Катушка для АСЕ 250 своими руками., Катушка АСЕ 150, 250

[Fuma]

Вот на заводе они и не стараются со сведением. Потом покрутили и все. Но в дальнейшем резистор не доступен, датчик закрыт.
А если для себя делать, то можно постараться свести получше. Но можно и оставить этот резистор. Не в нем проблема, можно и с ним делать ДД датчик. Это и проще и эффективнее по находкам. Да и сводить его легче.

[GSL]

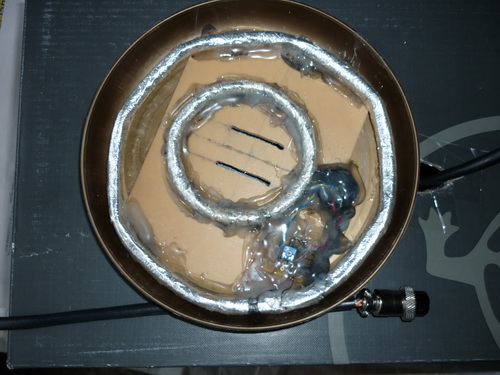

Выкладываю небольшой фотоотчет о превращении поддона для цветка в катушку для АСИ.

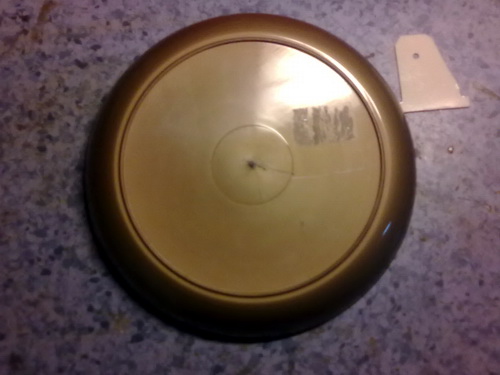

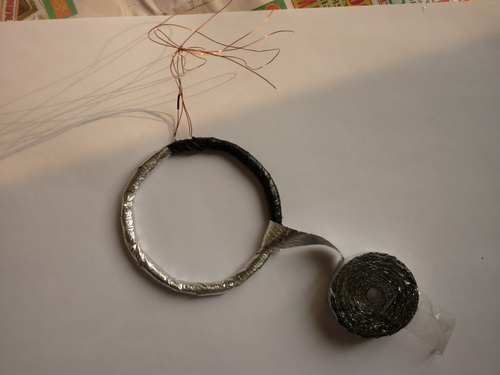

Приклеивается подложка, прорезаются прорези под ушки, производится предварительная настройка катушки, затем в простейшем случае катушка экранируется фольгой от FTP-кабеля.
Укладываем катушки в корпус, производится настройка катушке в сборе. Катушки фиксируются, например термоклеем.

Сообщение отредактировано GSL: Apr 6 2011, 21:15

Вложенные эскизы изображений

[GSL]

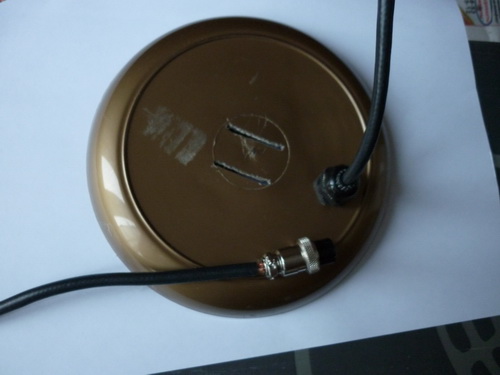

Осталось приклеить ушки "холодной" сваркой и залить катушку бакситкой. Заливать лучше в 2 - 3 этапа. Для переменника делается небольшое "окно" и заливается в последнюю очередь после окончательной настройки.

Вложенные эскизы изображений

[GSL]

Краткая информация по настройке:

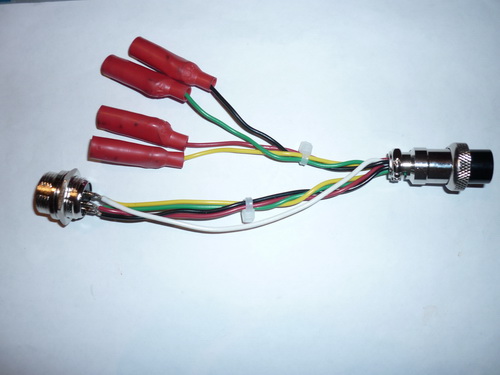

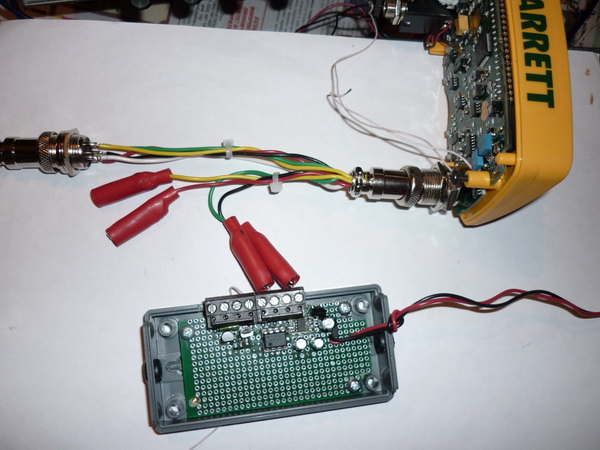

Чтобы не разбирать прибор между катушкой и МД подключаем переходник. К контактам 3-2 (Rx) подключаем усилитель и наблюдаем сигнал.
На фото 1 - катушка несбалансирована.

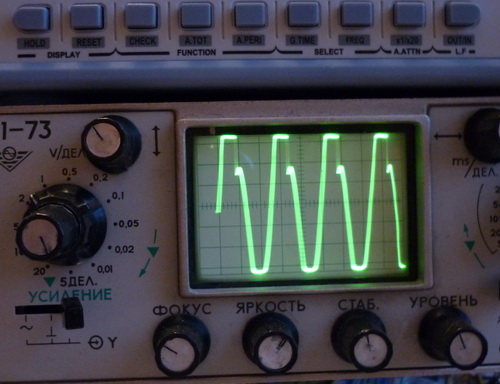

Уменьшая количество витков катушки Сх добиваемся формы сигнала как на фото 4. Катушка почти сбалансирована, далее подстройка переменником.

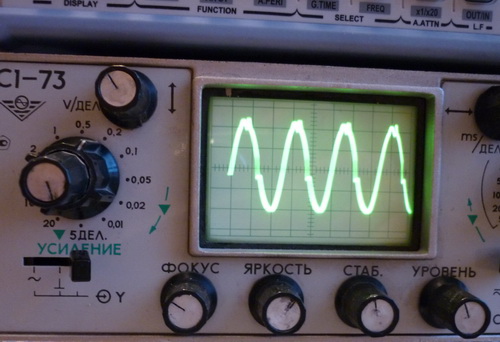

На фото 5 - катушка настроена.

Сообщение отредактировано GSL: Apr 6 2011, 21:12

Вложенные эскизы изображений

[zxpirate]

Выкладываю небольшой фотоотчет о превращении поддона для цветка в катушку для АСИ.
Приклеивается подложка, прорезаются прорези под ушки, производится предварительная настройка катушки, затем в простейшем случае катушка экранируется фольгой от FTP-кабеля.
Укладываем катушки в корпус, производится настройка катушке в сборе. Катушки фиксируются, например термоклеем.

Я осмелюсь спросить: -криво расположенная RX -это какой-то новый виток в развитии мд-строения ? это прибавляет чувства? или улучшает диаграмму направленности?

[GSL]

Я осмелюсь спросить: -криво расположенная RX -это какой-то новый виток в развитии мд-строения ? это прибавляет чувства? или улучшает диаграмму направленности?

Да ни на что она не влияет . В данном случае неправильный ракурс при фотографировании.
На самом деле Rx расположена точно в центре Тх, но не точно по центру катушки Пришлось сдвинуть из-за кабельного ввода.
Катушку делал только в качестве проверки будет ли работать если попробовать собрать из подручных средств. Оказалось что она вполне работоспособная. Дискрим хороший, металлы определяет как положено и чувствительность на уровне.
Конечно если задаться целью, то можно сделать все очень красиво, заэкранировать графитом, но по сущности получится тоже самое, только упаковка будет покрасивей и потраченного времени гораздо больше.
Я просто провел очередной эксперимент, так что не судите строго.

[venya]

А интересно, глубинную катушку можно по этому принципу сделать для АСЕ 250?
расчитать витки и чтоб все работало
хотя бы метра полтора два на чугунок?

[Noname]

Уважаемый GSL, а как работает сиё творение, результаты хоть есть?

[kvas]

А интересно, глубинную катушку можно  по этому принципу сделать для АСЕ 250?
расчитать витки и чтоб все работало
хотя бы метра полтора два на чугунок?

Я так понял что неа, сам такой вопрос гонял везде но уважаемый Циклон с мдфою
успокоил- тока импульсник с рамой метровой, короче глубинник дорого для разового использования а кащея не хочецца городить ждёмс на фигс народного умельца

[venya]

Я так понял что неа, сам такой вопрос гонял везде но уважаемый Циклон с мдфою
успокоил- тока импульсник с рамой метровой, короче глубинник дорого для разового использования а кащея не хочецца городить   ждёмс на фигс народного умельца

Хм.. Но ведь с точки зрения процессорного блока аськи катушка есть набор требуемых индуктивностей. Геометрические размеры он не понимает. Соответственно, если пересчитать число витков на больший диаметр, то можем получить работоспособную конструкцию. Или есть какие то неведомые мне ограничения на физический размер?
Тогда возникает второй вопрос, каков максимальный диаметр катушки, который можно установить на аську? Есть же Сатурн 23х30 см и Detech 37х30 см.
а если самодельную и больше? Пусть ей будет неудобно работать, пусть 50 на 80 или 1м на 1м . Но иногда такое требуется для однократного применения.

PS встретил вариант катушка DETECH SEF 21x17" вот это монстр, значит все таки можно сделать теоретически глубинник

Сообщение отредактировано venya: Aug 8 2011, 11:03

[San_sanych]

значит все таки можно сделать теоретически глубинник

Как раз теоретически нельзя... Теоретическая максимальная глубина обнаружения для металлодетекторов данного типа всего 1 - 1,5 м на крупные объекты, что обусловлено затуханием сигнала в грунте. Хоть 2 х 2 м катушку прицепи к нему, с 2 м танк им не зацепишь.. Тут только импульсник поможет, так как для импульсного сигнала грунт более "прозрачен".

[GSL]

Как раз теоретически нельзя... Теоретическая максимальная глубина обнаружения для металлодетекторов данного типа всего 1 - 1,5 м на крупные объекты, что обусловлено затуханием сигнала в грунте. Хоть 2 х 2 м катушку прицепи к нему, с 2 м танк им не зацепишь.. Тут только импульсник поможет, так как для импульсного сигнала грунт более "прозрачен".

Полностью согласен.
Если нужно искать горшки глубоко в земле, то лучше импульсника трудно что-либо посоветовать. Даже простой самодельный импульсник легко найдет такую цель на глубине 1.5 -2м. Только катушку нужно не менее 60 см. Делал пару лет назад знакомому Клона с катушкой 60см - он очень доволен до сих пор . Он капает по войне в районе Ржева в поисковом отряде.

  Уважаемый GSL, а как работает сиё творение, результаты хоть есть?

Катушку залил. Проверил на герметичность - воду не пропускает. Металлы определяет верно. Думаю использовать её для поиска в прибрежной зоне (штатную катушку жалко использовать под водой ), но на природе так и не проверил - очень редко удается вырваться на коп.
Месяц назад пробовал сделать DD катушку для АСИ - получилось. Катушка нормально сводится, дискрим работает верно. Соотношение витков примерно такое же как и для кольца.

Сообщение отредактировано GSL: Aug 9 2011, 12:44

[СПРУТ]

Кто катухи клепает, а кто копает и копает

[venya]

Месяц назад пробовал сделать DD катушку для АСИ - получилось. Катушка нормально сводится, дискрим работает верно. Соотношение витков примерно такое же как и для кольца.

про импульсник понял, спасибо, буду дорабатывать кощея.

Но все таки, какую максимально возможную катушку имеет смысл ставить на аську?
с учетом ограничения на проницаемость почвы.
Например можно ли сделать аналог Detech 15''x12'' SEF или чуть побольше.
Можно ли просто пересчитать витки на больший диаметр или еще что-то надо знать?

[GSL]

Можно конечно. Формулы известны, индуктивности тоже. Проще использовать готовые программы для пересчета, например "радио калькулятор". Только сделанная дома большая катушка обычно бывает тяжелее чем фирменная но вполне работоспособная. Чем больше диаметр тем тяжелее, но в тоже врямя тем глубже видит.
Хоммэйд катушки несколько хуже по чувствительности по сравнению с фирменными. В первую очередь проблема в намотке - на заводе мотают на станке, на оправке и с пропиткой. Дома тоже если задаться целью и сделать необходимые приспособления и потренироваться, то получается очень неплохо, но все же качество катушек заводских выше. Дома катушки как правило заливают бокситкой, а на заводах специальным компаундом, плюс корпус катушек и кабель имеют очень большое значение.

[GSL]

Например можно ли сделать аналог Detech 15''x12'' SEF или чуть побольше.
Можно ли просто пересчитать витки на больший диаметр или еще что-то надо знать?

Месяц назад сделал проверочную DD катушку на 8'' - в помещении работало без проблем, металы определяла правильно. Сейчас пересчитал витки и начал делать 8"x12".
Материал для корпуса использую строительную терку большого размера (20х30см). Можно было и больше терка была 20х40см, но как то не красиво Катушки уже намотаны , Тх настроена под прибор. Как освобожусь займусь сведением катушки и заливкой бокситкой.

Сообщение отредактировано GSL: Oct 13 2011, 10:43

[dmitryru]

GSL

А какое нибудь соотношение диаметров обмоток существует?

Если сделать у Rx диаметр очень маленьким, то глубина намного уменьшится?

Вот у Tejon Rx в 4 раза меньше Tx



Сообщение отредактировано dmitryru: Oct 23 2011, 19:18

[kotov]

Как раз теоретически нельзя... Теоретическая максимальная глубина обнаружения для металлодетекторов данного типа всего 1 - 1,5 м на крупные объекты, что обусловлено затуханием сигнала в грунте. Хоть 2 х 2 м катушку прицепи к нему, с 2 м танк им не зацепишь.. Тут только импульсник поможет, так как для импульсного сигнала грунт более "прозрачен".

Вставлю свои 5 коп. Делали их дюралевого кольца\хула -хуп\ под схему Щедрина датчик.... Получился рыболовный снасть Для поиска сан. захоронения .На 1 метр зацепили ж\б пасынок 1метр длины и действующий кабель связи. И перешли на разнесенные катушки =прием-передача.

[GSL]

GSL

А какое нибудь соотношение диаметров обмоток существует?

Если сделать у Rx диаметр очень маленьким, то глубина намного уменьшится?

Вот у Tejon Rx в 4 раза меньше Tx

На глубине это не отразится -зависит от размера Тх . Приемные катушки разные фирмы делают по своим соображениям. Обычно соотношение Rx к Тх как 1 к 2.

Сообщение отредактировано GSL: Oct 24 2011, 11:42

[Bebstalker]

лучше нет катушки от производителя
