Катушка для АСЕ 250 своими руками., Катушка АСЕ 150, 250

[GSL]

Что-то от темы отклонились.

Сообщение отредактировано GSL: Feb 24 2012, 15:27

[dabac]

здравствуйте, подскажите пожалуйста начинающему. 1)сколько примерно витков нужно для ДД катушки 9х12" ace 250( можно ли обе обмотки мотать проводом одного сечения)
2)подойдет ли прибор ГНЧР-2 в роли генератора для настройки

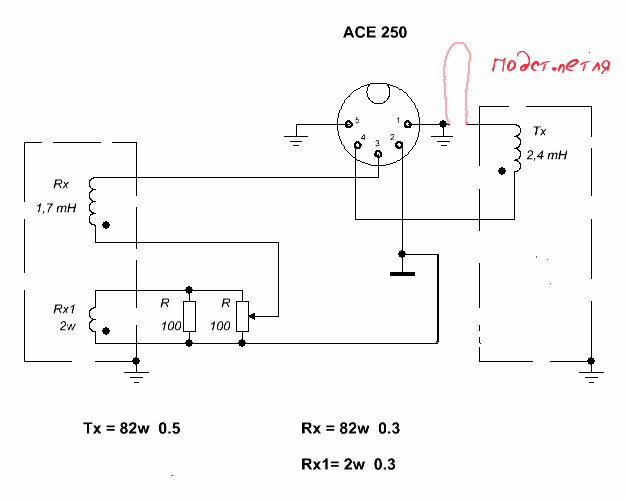

3)схема правильная ?
Спасибо.

Сообщение отредактировано dabac: Mar 14 2012, 13:57

Вложенные эскизы изображений

[dmitryru]

здравствуйте, подскажите пожалуйста начинающему. 1)сколько примерно витков нужно для ДД  катушки 9х12" ace 250( можно ли обе обмотки мотать проводом одного сечения)
2)подойдет ли прибор ГНЧР-2 в роли генератора для настройки
3)схема правильная ?
Спасибо.

1) Приблизительно можно посчитать этой программой http://www.cyteg.com/prg/inst/induct.zip

Одинаковый диаметр не прокатит.

2) Нет - надо автогенератор: http://www.reviewdetector.ru/index.php?sho...dpost&p=2856862

3) Подстроичная петля на Тх лишняя - не обязательно точно попадать в 8,6кГц.

Сообщение отредактировано dmitryru: Mar 14 2012, 22:14

[dmitryru]

Для начала собири автогенератор и подбери ёмкость.

Частоту есть чем померить?

Сообщение отредактировано dmitryru: Mar 14 2012, 22:00

[dabac]

Спасибо,витки получились~ Тх-56в(0,6) Rx-65(0,3).есть какой то древний осцилограф (н313) и на компьютере.конденсатор Сх во всех приборах разный ??

Сообщение отредактировано dabac: Mar 15 2012, 07:44

[dmitryru]

Спасибо,витки получились~ Тх-56в(0,6) Rx-65(0,3).есть какой то древний осцилограф (н313) и на компьютере.конденсатор Сх во всех приборах разный ??

Если в одинаковых моделях и не считать допуск номинала, то одинаковые.

У меня нет Аски

[GSL]

1) Приблизительно можно посчитать этой программой http://www.cyteg.com/prg/inst/induct.zip

Одинаковый диаметр не прокатит.

2) Нет - надо автогенератор: http://www.reviewdetector.ru/index.php?sho...dpost&p=2856862

3) Подстроичная петля на Тх лишняя - не обязательно точно попадать в 8,6кГц.

1. Правильный ответ
2. Тоже
3. Это не подстроечная петля а дополнительная катушка из 2-х витков, но для DD катушки она лишняя. А вот настроечную петлю делать обязательно для любой DD катушки!
Работчая частота катушки 6.6 кГц до 7.2 кГц(новый вариант).
Первичная обмотко диаметр 0.4
Вторичная 0.25 - 0.3.

Но начинать с дольшой DD помоему слишком самонадеянно. Её гораздо сложнее настроить по сравнению с напоимер 8' катушкой. Будут глюки.
Советую сделайте первую катушку меньшего размера, а там прийдет понимание и опыт.

[dmitryru]

Почитал про Аську: http://phazitron.narod.ru/repair/ACE250.htm

Это как же они так делают

Примечание. Я встречал подключение катушки передатчика и с параллельным, и с последовательным резонансом. Немного странно. Обычно фирмы так не делают...

С последовательным резонансом - ток в катушке больше и получается это разные приборы

GSL У Вас с параллельным, или с последовательным резонансом?

[dmitryru]

А вот настоечную петлю делать обязательно для любой DD катушки!
Рабочая частота катушки 6.6 кГц до 7.2 кГц(новый вариант).
Первичная обмотка диаметр 0.4
Вторичная 0.25 - 0.3.

GSL Настоечную петлю делают на Rx или Tx?





стрелки - направление сдвигания "петли",можно так же скрутить в спиральку,и пр.,вариантов масса (жирной,красной линией настроечная проволока...)

Сообщение отредактировано dmitryru: Mar 15 2012, 09:44

[dabac]

катушка из 2-х витков, но для DD катушки она лишняя.

Т.е и резисторы можно не ставить,а подгонять настроечной петлей?

[GSL]

Т.е и резисторы можно не ставить,а подгонять настроечной петлей?

Да, резисторы тоже не нужны обычная DD катушка.

[GSL]

Почитал про Аську: http://phazitron.narod.ru/repair/ACE250.htm

Это как же они так делают

Примечание. Я встречал подключение катушки передатчика и с параллельным, и с последовательным резонансом. Немного странно. Обычно фирмы так не делают...

С последовательным резонансом - ток в катушке больше и получается это разные приборы

GSL У Вас с параллельным, или с последовательным резонансом?

Похоже там опечатка. Резонанс последовательный поэтому на катушке 30в.
Ток не мерял, но навскидку там порядка 100ма.

GSL Настоечную петлю делают на Rx или Tx?

Фома уже писал, неважно на Rx или Tx делать петлю.
Разные фирмы делают поразному- на работу катушки это не влияет.
Едистенное желательно чтобы настроеная "петля" (необязательно петля, может быть просто изогнутый конец провода) шла на массу или минус.

Сообщение отредактировано GSL: Mar 15 2012, 09:55

[dmitryru]

Похоже там опечатка. Резонанс последовательный поэтому на катушке 30в.
Ток не мерял, но навскидку там порядка 100ма.

Он ремонтирует Аськи и пишет что ему попадались и с параллельным резонансом

А схема нарисована и замеры сняты - с последовательного резонанса

[GSL]

Он ремонтирует Аськи и пишет что ему попадались и с параллельным резонансом

А схема нарисована и замеры сняты - с последовательного резонанса

Катушка у АСИ вообще нерезонансная. какой паралелльный резонанс?
В паралельном резонансе напряжение на контуре было бы максимум удвоенное питание, т.е. 15в !!!. А в последовательном резонансе может быть и 120в (как в Анкере). Ладно не будем флудить.

[AAAlexey]

Интересная тема, благодарю участников и создателя!
По обмотке для датчика (графитовый лак)... вот что рекомендуют http://gsm-kharkov.com.ua/index.php?productID=18644. Может пригодиться...
Лично для меня представляет интерес ДД катушка большего размера 12, 5" (из болгарской заготовки, Цена заготовки до 100 рублей).
Время и желание собрать есть.

[GSL]

Интересная тема, благодарю участников и создателя!
По обмотке для датчика (графитовый лак)... вот что рекомендуют  http://gsm-kharkov.com.ua/index.php?productID=18644. Может пригодиться...
Лично для меня представляет интерес ДД катушка большего размера 12, 5" (из болгарской заготовки, Цена заготовки до 100 рублей).
Время и желание собрать есть.

Для такой катушки Тх будет примерно 70 витков (ПЭЛ 0.3), Rx - примерно 80 витков (ПЭЛ 0.2).
Такой лак иногода успешно применяют. Только для экранирования копуса катушки, а не самой катушки. Для большой катушки с экраном корпуса из этого лака посоветую для лучшего эффекта дополнительно заэкранироввать Rx еще фольгой.
Такой вариант иногда делается.

Сообщение отредактировано GSL: Apr 4 2012, 09:47

[Гил]

Катушка у АСИ вообще нерезонансная. какой паралелльный резонанс?
В паралельном резонансе напряжение на контуре было бы максимум удвоенное питание, т.е. 15в !!!. А в последовательном резонансе может быть и 120в (как в Анкере). Ладно не будем флудить.

А как будто Тх именно резонансная.
И контур параллельный...

Почитал тему:что-то очень большой
огород нагорожен с настройкой катушек.
Тх просто подключал к прибору,отматывал
витки и мерил потребление тока прибором,
на резонансе - минимум.
Rх - нерезонансная,там вообще плюс-
минус трамвайная остановка...

[СТаЖор]

Месяц назад пробовал сделать DD катушку для АСИ - получилось. Катушка нормально сводится, дискрим работает верно. Соотношение витков примерно такое же как и для кольца.

В качестве корпуса для снайперки решил использовать поддон для цветочного горшка Ф 14.5 см.
Моточные данные получились такие
Тх= 88 витков ПЭЛ 0.5
Rx = 110 витков ПЭЛ 0.3
Rx1 = 2 витка ПЭЛ 0.3
Сх = 21 виток ПЭЛ 0.5

Скажите пожалуйста для изготовления снайперки ДД A 14?5 cм эти даные будут правильные?

Тх= 88 витков ПЭЛ 0.5
Rx = 110 витков ПЭЛ 0.3
Или может подкорректировать?
С ув.

[GSL]

Скажите пожалуйста для изготовления снайперки ДД A 14?5 cм эти даные будут правильные?

Тх= 88 витков ПЭЛ 0.5
Rx = 110 витков ПЭЛ 0.3
Или может подкорректировать?
С ув.

Моточные данные примерно такие и будут.

Тх= 90 витков ПЭЛ 0.5
Rx = 100 витков ПЭЛ 0.3,
Сх естественно нет.

1.Матаете 2 катушки, обвязыаете нитками, делаете форму D , обмазываете лаком или жидкой бакситкой (что лучше!), даем катушкам просохнуть (можно на целофане к нему ни лак ни бокситка не прилипает).

2.Потом складываете катушки и выставляете баланс. Вначале предварительный (не забываем отсвить настроечный виток). Фиксируем бакситкой, после застывания бакситки настроечным витком добиваемсяокончательоного баланса катушки. Проверяем реакцию катушки на разные металлы, засовываем в корпус и можно пользоваться.

По поводу экрана катушек: можно пользоваться фольгой (лишь бы не было к.з. витка) в этом случае достаточно заэкранировать только Rx. Экран делается после высыхания катушек (п.1). Можно экранировать графитом. технология известна.

Сообщение отредактировано GSL: Apr 25 2012, 09:43

[СТаЖор]

Моточные данные примерно такие и будут.

Тх= 88 витков ПЭЛ 0.5
Rx = 110 витков ПЭЛ 0.3,
Сх естественно нет.

1.Матаете 2 катушки, обвязыаете нитками,  делаете форму D , обмазываете лаком или жидкой бакситкой (что лучше!), даем катушкам просохнуть (можно на целофане к нему ни лак ни бокситка не прилипает).

2.Потом складываете катушки и выставляете баланс. Вначале предварительный (не забываем отсвить настроечный виток). Фиксируем бакситкой, после застывания бакситки настроечным витком добиваемсяокончательоного баланса катушки. Проверяем реакцию катушки на разные металлы, засовываем в корпус и можно пользоваться.

По поводу экрана катушек: можно пользоваться фольгой (лишь бы не было к.з. витка) в этом случае достаточно заэкранировать только Rx. Экран делается после высыхания катушек (п.1). Можно экранировать графитом. технология известна.

Спасибо, буду пробовать, хочу попробовать собрать в этом корпусе...
