Катушка для АСЕ 250 своими руками., Катушка АСЕ 150, 250

[dmitryru]

Честно говоря,не помню какая звуковая карта у меня. Вечером если будет время, погляжу и отпишусь.
Вобще хочу собрать отдельные генератор и частотомер. Но пока нет времени на это

У меня на ноутбуке всё работает





Сообщение отредактировано dmitryru: Feb 14 2012, 13:26

[con]

А у меня так сейчас выглядит.Причем не важно какая форма сигнаа задается, осциллограмма одинакова (
Может пока химичил,запорол микрофонный вход?
Звуковая карта интегрированная (у меня ноутбук) SoundMAX

Сообщение отредактировано con: Feb 14 2012, 18:56

Вложенные эскизы изображений

[dmitryru]

А у меня так сейчас выглядит.Причем не важно какая форма сигнаа задается, осциллограмма одинакова (
Может пока химичил,запорол микрофонный вход?
Звуковая карта интегрированная (у меня ноутбук)  SoundMAX

Наверное звуковая капризная у меня AC`97

А если поставить не 96000Hz а 192000Hz

[con]

Наверное звуковая капризная    у меня AC`97

А если поставить не 96000Hz а 192000Hz

Да я уже все варианты попробывал. Наверно что-то не то с "железом"

Придется повременить пока не соберу все компоненты,и не спаяю автогенератор,тогда можно будет дальше пробывать.
Я так думаю у GSL нормальная синусоида потому,что сигнал идет с катушки Rx на усилитель а уж потом на осциллограф. А я сейчас прямо со звуковухи брал.

Сообщение отредактировано con: Feb 14 2012, 19:45

[GSL]

Честно говоря,не помню какая звуковая карта у меня. Вечером если будет время, погляжу и отпишусь.
Вобще хочу собрать отдельные генератор и частотомер. Но пока нет времени на это

Компьютерная карта выдает неизвестно что. А для правильной настройки все-таки желательно иметь чистый синус.
Тоже самое касается и компьютерного осциллографа. Компьютер вносит искажения и добавляет гармоники.
Но если катушка настроена в резонанс, то гармоники "отсеются.
Как в генераторе на 555 таймере. Там на выходе вообще прямоугольник, а на катушке получаем синус.
Если нет генератора, то с компьютера можно снимать синус через делитель сопротивлений : например 1к + 10к и снимать сигнал с 10к. В этом случае с компьютера сигнал должен быть чище.

Сообщение отредактировано GSL: Feb 15 2012, 10:25

[dmitryru]

Да я уже все варианты попробывал. Наверно что-то не то с "железом"

Придется повременить пока не соберу все компоненты,и не спаяю автогенератор,тогда можно будет дальше пробывать.
Я так думаю у GSL нормальная синусоида потому,что сигнал идет с катушки Rx на усилитель а уж потом на осциллограф. А я сейчас прямо со звуковухи брал.

Попробовал на настольном с Creative Sound Blaster Audigy 2 ZS Platinum



Вход и выход не самый лучший (на панели спереди) да ещё и два переходника с мини джек на большой джек и не понятно как там эквалайзер накручен

(лень вытаскивать системный блок )

15кГц - присутствуют помехи

А это 10 кГц :

[con]

Блин,придется посерьезному заняться пайкой
Заказал детали уже.
План действий таков: автогенератор --> генератор сигналов --> частотомер --> программатор PIC контроллеров( для прошивки PICушки для частотомера)
Плюс к этому еще дофига расходников: хлорное железо, фоторезист, пленка для струйника,сверла и прочее....

P.S. Нормальный осциллограф дает хорошую синусоиду,без гармоник. Но на частоте 6кГц синусоида уже трудно просматривается,не знаю как ее "растянуть" чтоб выглядела как на фотках GSL или скриншотах dmitryru

[con]

Вот очередные фотки. Гармоник нет,рисунок чистый. Но на 900Гц все просматривается хорошо.А на 10кГц синусоида сливается так,что еле различима.
Или я не те параметры выставил на осциллографе? Вроде все варианты перепробывал в настройках.

Вложенные эскизы изображений

[GSL]

Блин,придется посерьезному заняться пайкой
Заказал детали уже.
План действий таков: автогенератор --> генератор сигналов --> частотомер --> программатор PIC контроллеров( для прошивки PICушки для частотомера)

Наверное вначале программатор PICов , а потом частотомер например такой
использую только НЧ канал. Я такой в разные схемы ставлю.

Сообщение отредактировано GSL: Feb 15 2012, 10:15

[dmitryru]

Блин,придется посерьезному заняться пайкой
Заказал детали уже.
План действий таков: автогенератор --> генератор сигналов --> частотомер --> программатор PIC контроллеров( для прошивки PICушки для частотомера)
Плюс к этому еще дофига расходников: хлорное железо, фоторезист, пленка для струйника,сверла и прочее....

P.S. Нормальный осциллограф дает хорошую синусоиду,без гармоник. Но на частоте 6кГц синусоида уже трудно просматривается,не знаю как ее "растянуть" чтоб выглядела как на фотках GSL или скриншотах dmitryru

Какой программатор PIC контроллеров собирать будешь?

Я подумываю об этом: http://best-chart.ru/programmatory-sdelat-...-programmy.html

Не знаю как пленка для струйника, а с лазерным и глянцевой фотобумагой выходит не плохо - даже с китайскими картриджами которые не раз заправлялись.

[GSL]

Вот очередные фотки. Гармоник нет,рисунок чистый. Но на 900Гц все просматривается хорошо.А на 10кГц синусоида сливается так,что еле различима.
Или я не те параметры выставил на осциллографе? Вроде все варианты перепробывал в настройках.

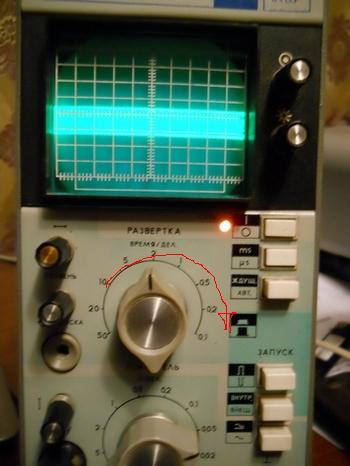

А развертку по часовой стрелке не пробовали?

Сообщение отредактировано GSL: Feb 14 2012, 20:44

Вложенные эскизы изображений

[con]

Какой программатор PIC контроллеров собирать будешь?

Я подумываю об этом: http://best-chart.ru/programmatory-sdelat-...-programmy.html

Не знаю как пленка для струйника, а с лазерным и глянцевой фотобумагой выходит не плохо - даже с китайскими картриджами которые не раз заправлялись.

Ага,такой же частотомер хочу собрать, от 0 до 35 МГц с дискретизацией 10Гц, вполне хватит. LED дисплей прилеплю HD44780.
Насчет программатора тоже остановился на варианте ExtraPIC. Но пока не буду заморачиваться и обойду AVR. Сделаю только на PIC. Кстати неплохая идея выдернуть ненужные пины с панелек микросхем,так уже точно не ошибешся и мимо не воткнешь)
А генератор хочу сделать на микрушке XR2206. На форумах народ пишет что присутствует некоторая нелинейность, но вроде как не особо страшная. Можно если что потом сделать на MAX038

[dmitryru]

Наверное вначале программатор PICов , а потом частотомер например такой
использую только НЧ канал. Я такой во разные схемы ставил и ставлю. Безотказный.

GSL у Вас там на фото монтажная плата

Что за плата?

Тоже хотел купить но меня отговорили - типа контакты разбалтываются и.т.п.

Сообщение отредактировано dmitryru: Feb 14 2012, 20:55

[con]

А развертку по часовой стрелке не пробовали?

Да уже крутил во все стороны.В крайнем правом положении,на 10кГц синусоида малозаметно растягивается,но картина в общем не меняется

[con]

GSL у Вас там на фото монтажная плата

Что за плата?

Тоже хотел купить но меня отговорили - типа контакты разбалтываются и.т.п.

Это наверно так называемая "макетная" платка. Кучка дырочек металлизированных. Вроде как там нет контактов которые могут разболтаться.
А по поводу частотомера вот на какой схемке остановился- http://rf.atnn.ru/s10/f-counter.html

[con]

dmitryru, а у вас случайно нет архивчика со схемой,печаткой и прошивкой,по ссылке которую дали? А то там скачать не могу, сохраняется файл index.php

[dmitryru]

dmitryru, а у вас случайно нет архивчика со схемой,печаткой и прошивкой,по ссылке которую дали? А то там скачать не могу, сохраняется файл index.php

Да всё качается

Сообщение отредактировано dmitryru: Feb 14 2012, 21:30

Вложенные файлы
 Joliat_best_chart.ru.zip ( 46.49Кб ) Количество скачиваний: 76
 extrapic_v3_2.zip ( 41.22Кб ) Количество скачиваний: 53

[con]

Да всё качается

Не,я про ту ссылочку с частотомером

[dmitryru]

Не,я про ту ссылочку с частотомером

Это с первой страницы - может и не последний вариант

Вложенные файлы
 628_F_.zip ( 51.03Кб ) Количество скачиваний: 86

[GSL]

GSL у Вас там на фото монтажная плата

Что за плата?

Тоже хотел купить но меня отговорили - типа контакты разбалтываются и.т.п.

Ничего не разбалтывается. Собирал разные схемы на таких макетках. Там цанговые зажимы. Очень удобно для ДИП микросхем. Гарантировано работает до 10МГц, но я подавал и 40 МГц. Для НЧ схем вообще нет проблем. На маленькой такой макетке у меня собран переходник для программатора. Очень удобно - почти как ZIF разъем . Из этих макеток микросхемы легко вынимаются в отличие от цанговых панелек.
