Катушки на Е-ТРАК, делаем сами., фото, производство

[Fuma]

Фото катушки в сравнении с НЕЛ БИГ.

http://savephoto.ru/f/10ftkp3mxlgek21

Сообщение отредактировано Fuma: Oct 21 2020, 08:43

[Fuma]

Катушку испытали. Я подозреваю, что испытания прошли успешно. Письмо:

Испытание прошли сигналы приличные появились находки глубокие на штыке

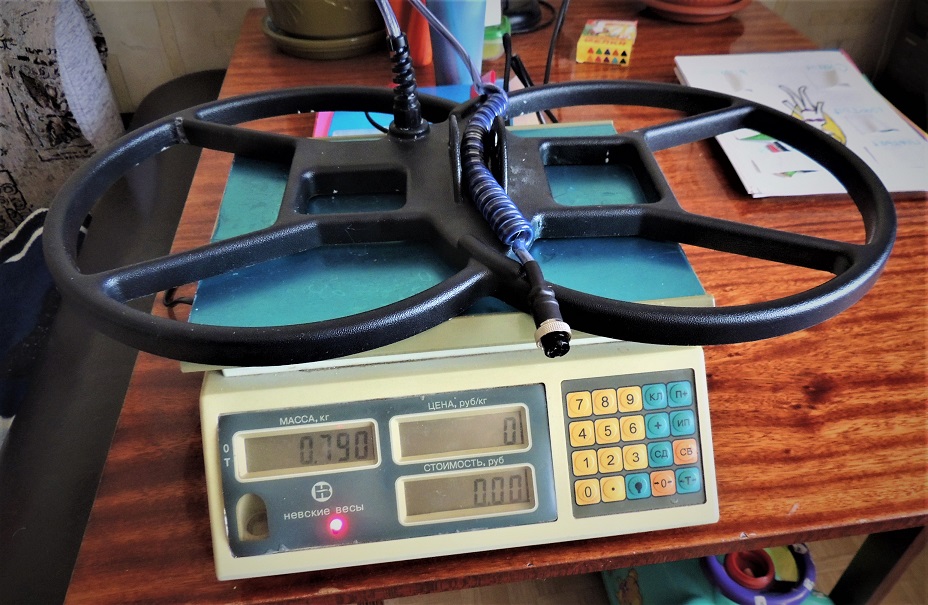

Присланное фото находок, котрые со штыка. Наверно глубже, из больших целей ничего и не было. Второе фото катушки на весах.

Сообщение отредактировано Fuma: Oct 21 2020, 08:44

Вложенные эскизы изображений

[Fuma]

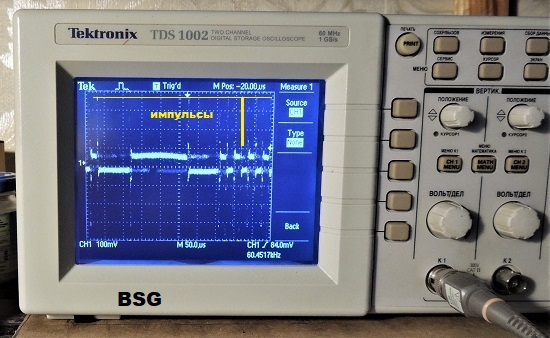

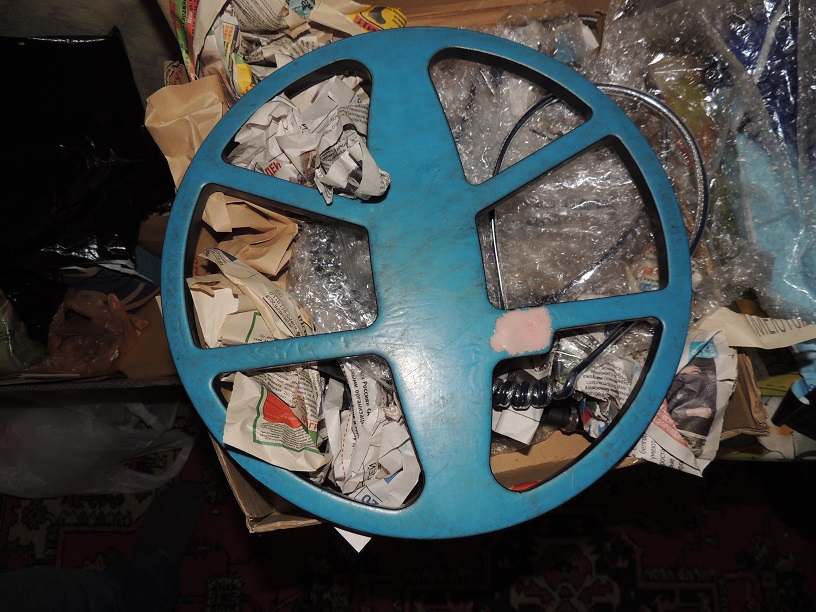

Присылали на замену кабеля катушку BSG. Было интересно посмотреть. Катушка чужая, потому лишнего ковырять не стал, только чтобы кабель заменить.
Первое что катушка легкая сравнительно. Много внутри пенопласта.

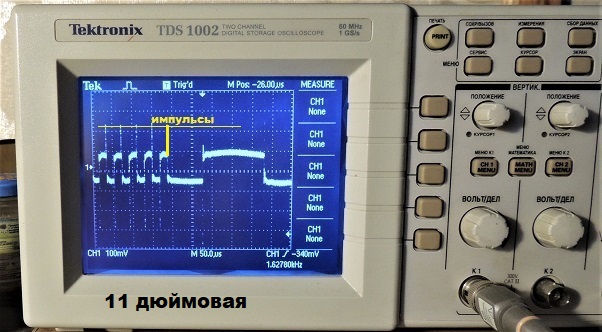

Обмотки и кабель другие, чем у обычных катушек для Е-Трака. Передающая с большей индуктивностью. И большим сопротивлением. В связи с чем излучаемая мощность этой катушкой меньше, чем у штатной 11 дюймовой (соответственно и других катушек для Е-Трака). Возможно поэтому, как мне писали, спокойнее себя ведет. Меньше лупит в грунт, естественно меньше и отдача. Поэтому можно сделать чувствительность повыше. Из-за субктивного представления, когда чувтвительность на максимуме, думается, что и глубина больше.
По воздуху на пятак, другое не смотрел, разница в сантиметр. Штатная видит по воздуху дальше на одной и той же чувствительности.
Если кто-то пользовался катушкой BSG, то хотелось бы узнать ее достоинства по сравнению с другими катушками. А то может так и надо делать, а не как Минелаб.

Сообщение отредактировано Fuma: Dec 18 2020, 20:40

Вложенные эскизы изображений

[Гил]

Если возможно,измерьте частоту на Тх.По логике - должна быть
пониженная,около 10 кГц...

[Fuma]

Я измеряю генратором для катушек, частоту возбуждения обмотки. Если на штатной катушке, а так же на катушках НЕл, и Детеч и Коилтек она совершенно у всех одинаковая и примерно цифра равна 62 кГц. Что соответствует около 30 витков провода на штатке. У BSG эта цифра равна 22 кГц. Это примерно в два раза больше количество витков. Приемные обмотки по количеству витков совпадают.
Я когда делаю каутшку обычно не экспериментирую, и делаю по заводскому образцу. Выбирая удачные экземпляры. Или это НЕл, или Минелаб. Поэтому всегда интересно увидеть что-то новое.

[Гил]

С Вашими объемами работ лучше приобрести ещё что-то типа мультиметра
VICTOR 9808 - очень полезная вещь...

[Fuma]

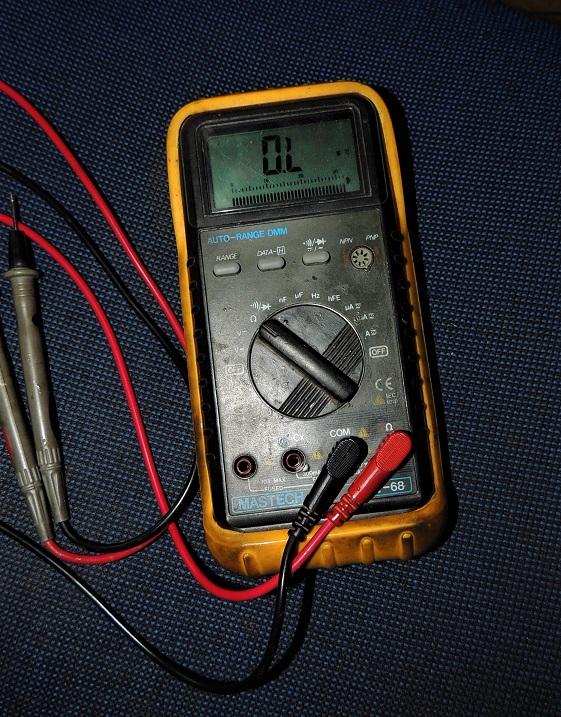

Что ж такой уже лет 10 есть. Даже круче, не надо пределы сопротивлений переключать. Уже покрылся блестящей патиной.

Вложенные эскизы изображений

[Гил]

Что ж такой уже лет 10 есть. Даже круче, не надо пределы сопротивлений переключать. Уже покрылся блестящей патиной.

Так он,кажись,индуктивности не меряет...

[Fuma]

Для индуктивности у меня есть прибор. Но не все приборы меряют индуктивность, как можно измерить чатоту возбуждения генератором для катушек. Измеряя частоту возбуждения обмотки я подключаю емкость параллельно обмтки котрая равна 11Н. Такая емкость гораздо больше проходной емкости кабеля и всяких других парзитных емкостей. Потому эта частота не меняется, если замер производится просто обмотки, или обмотки с кабелем, и зависти только от характеристик самой обмотки. С этим замером повторить обмотку нет проблемы. никакой.
Все другшие измерители, лабораторные или в тестерах не дадут такой точности. Замерил обмотку одна индуктивность, подключил кабель другая индуктивность, с другим кабелм третья индуктивность. И можно только приблизительно судить о характере обмотки. А чтобы сделать катушку на большинство приборов нужна точность.

[STEPANV]

Для индуктивности у меня есть прибор. Но не все приборы меряют индуктивность, как можно измерить чатоту возбуждения генератором для катушек. Измеряя частоту возбуждения обмотки я подключаю емкость параллельно обмтки котрая равна 11Н. Такая емкость гораздо больше проходной емкости кабеля и всяких других парзитных емкостей. Потому эта частота не меняется, если замер производится просто обмотки, или обмотки с кабелем, и зависти только от характеристик самой обмотки. С этим замером повторить обмотку нет проблемы. никакой.
Все другшие измерители, лабораторные или в тестерах не дадут такой точности. Замерил обмотку одна индуктивность, подключил кабель другая индуктивность, с другим кабелм третья индуктивность. И можно только приблизительно судить о характере обмотки. А чтобы сделать катушку на большинство приборов нужна точность.

Здравствуйте, знакомые посоветовали обратиться к вам по поводу ремонта штатной катушки Minelab E-Trak. Скорее всего дело в проводе, потому что я часто разбираю и собираю его. Если можно, скиньте пожалуйста телефон для связи с вами.

[Неуёмный]

Присылали на замену кабеля катушку.

Доброго времени суток!
Fuma, как можно с Вами связаться?
Нужен ремонт катушек ( замена провода) E-trac штатной и 13 Ultimate.

Сообщение отредактировано Неуёмный: Jan 10 2021, 23:54

[Fuma]

Написать личное сообщение.

[verigud]

Написать личное сообщение.

написал в личку.прошу ответить.

[verigud]

Написать личное сообщение.

написал в личку.прошу ответить.

[Fuma]

Если нет ответа, надо посмотреть в профиле, есть ли человек на форуме вообще. Если он был и не ответил, конечно можно еще раз спросить. А если его на форуме не было, то и ответить он не мог.

[игорь тин]

Здравствуйте, Fuma! Нужна ваша помощь по ремонту катушки на е трак. Обрыв провода. Визуально не видно. Прошу мне в личку написать т.к не могу вам написать. недавно на форуме, флудить не хочу

[Zhukof]

Добрый день, Fuma!Посоветовали обратиться к Вам. Нужен кабель на родную катушку Е-ТРАК. Напишите свой номер телефона в ЛС, для связи с вами. Заранее спасибо!

[Fuma]

Написал всем, кто просил.

[Barbariz]

Добрый день, Fuma!
Очень нужна Ваша помощь в ремонте катушки на E-track, написал в личку, прошу ответить.

[niver E]

Здравствуйте, Fuma! Нужна ваша помощь по ремонту катушки коилтек 15"
