Есть из чего сделать такую катушку. Предоплата не нужна. В личку пишите, какой длины должен быть кабель. И все остальное в личке.

[Fuma]

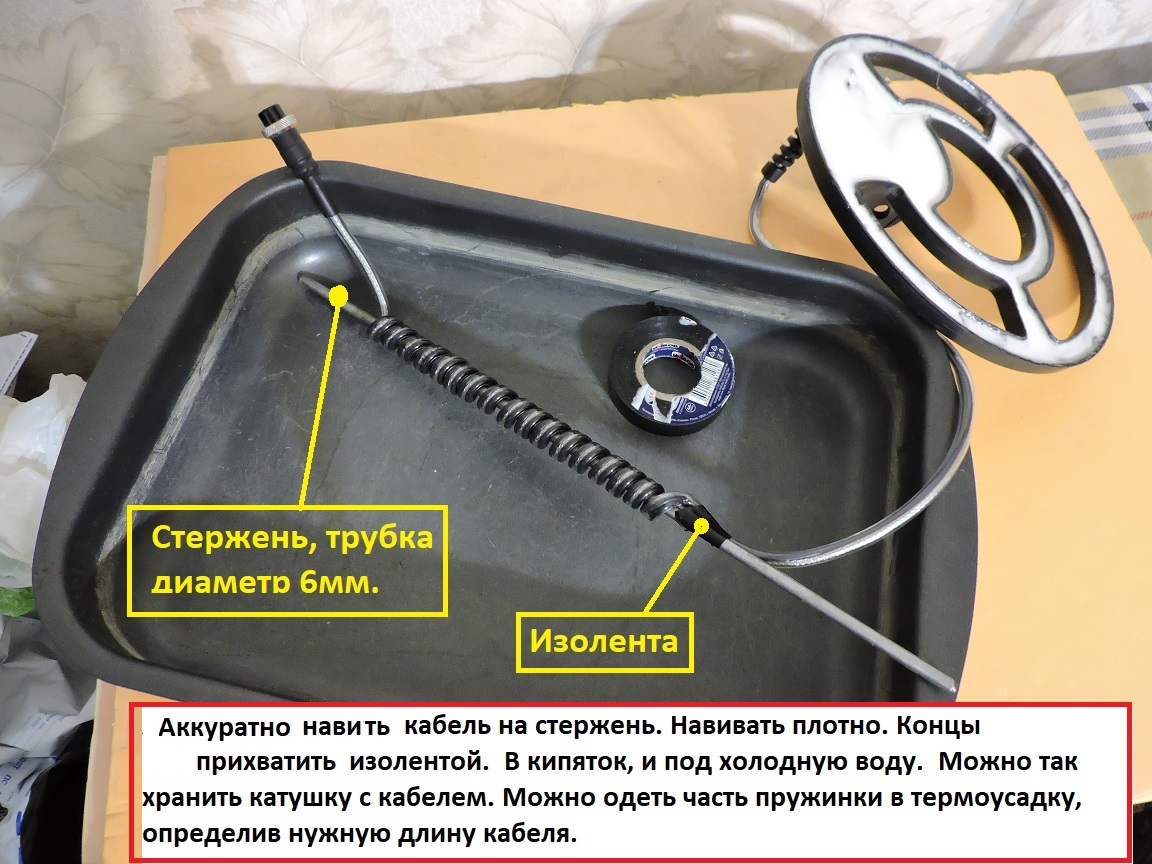

*На катушках Е-Трака, на которых заменил кабель, есть проблема, что пружинка растягивается. Увеличивается в диаметре. Выкладывал ранее рисунки, вот еще одно фото. С пояснениями.
Посудина стоит на газу, вода кипит, кабель можно держать сколько угодно долго. Хватает 10..30 секунд. Под холодной водой держать до полного остывания.
Начинать навивать от катушки, прихватив конец изолентой. Аккуратно. После кипятка пружину еще можно утянуть на стержне. Одеть в термоусадку, имел в виду термоусадку 25...30 мм. Чтобы зафиксировать пружину, если кабель кажется вам длинным.

*Так же можно поправить кабель и на катушках фирмы ДЕТЕЧ.

Сообщение отредактировано Fuma: Feb 23 2018, 17:39

Вложенные эскизы изображений

[класик]

*На катушках Е-Трака, на которых заменил кабель, есть проблема, что пружинка растягивается. Увеличивается в диаметре. Выкладывал ранее рисунки, вот еще одно фото. С пояснениями.
Посудина стоит на газу, вода кипит, кабель можно держать сколько угодно долго. Хватает 10..30 секунд. Под холодной водой держать до полного остывания.
Начинать навивать от катушки, прихватив конец изолентой. Аккуратно. После кипятка пружину еще можно утянуть на стержне. Одеть в термоусадку,  имел в виду термоусадку 25...30 мм.  Чтобы  зафиксировать пружину, если кабель кажется вам длинным.

*Так же можно поправить кабель и на катушках фирмы ДЕТЕЧ.

Так же, превосходный результат получается если провод после ванны с кипятком или нагрева феном положить за окно на подоконник при -20 и ниже. Достаточно 5..7мин. После такой процедуры спираль держится очень хорошо.

[Гил]

Так же, превосходный результат получается если провод после ванны с кипятком или нагрева феном положить за окно на подоконник при -20 и ниже. Достаточно 5..7мин. После такой процедуры спираль держится очень хорошо.

Только отдельно провод, без катушки.

[класик]

Только отдельно провод, без катушки.

Катушку морозить не зачем, катушка лежит на подоконнике дома, провод на улице. На разъем можно одеть калпачек, если есть снег.

[Адлерский]

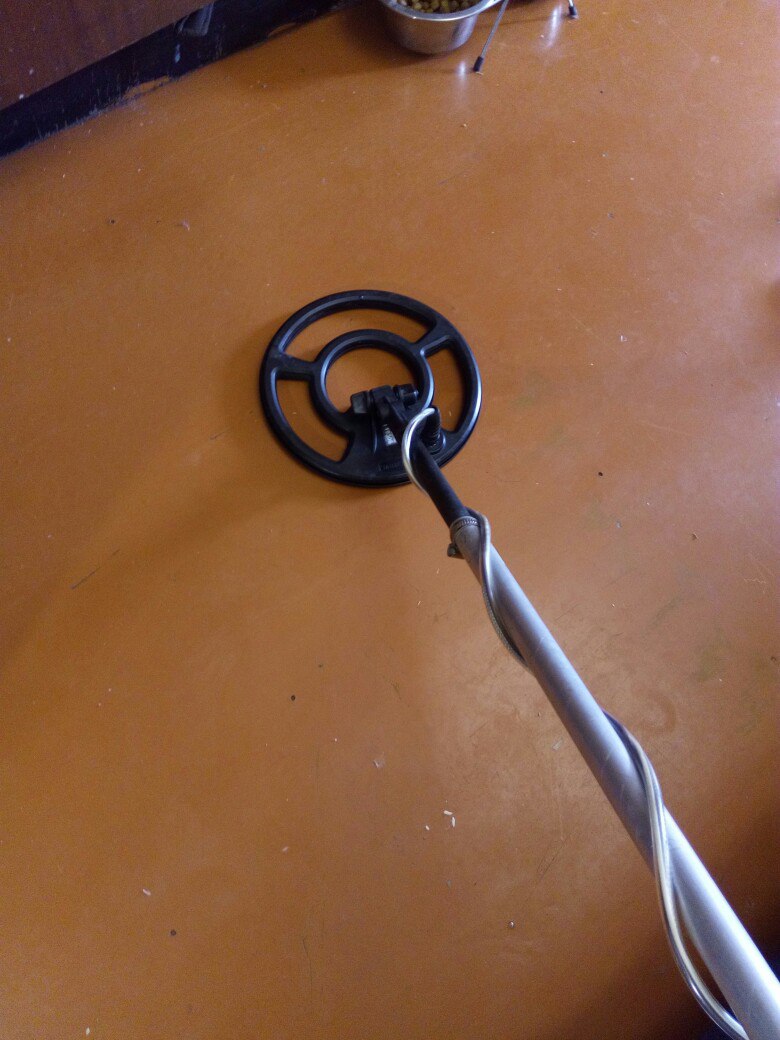

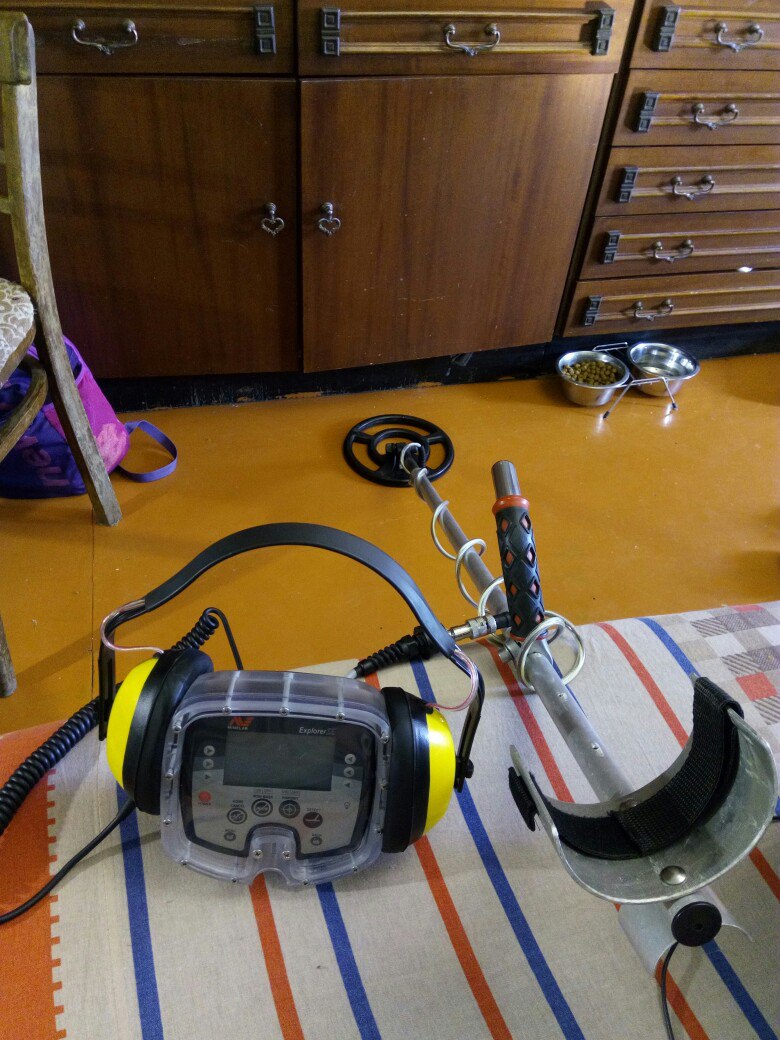

Дождался гермобокс,проверил моно катушку,всё отлично

Вложенные эскизы изображений

[Fuma]

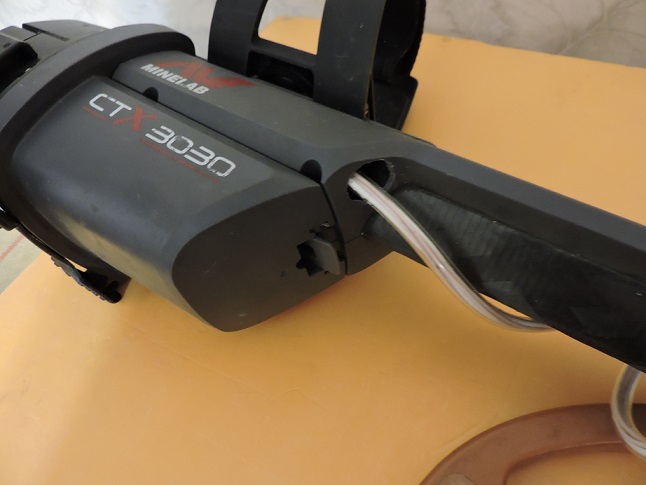

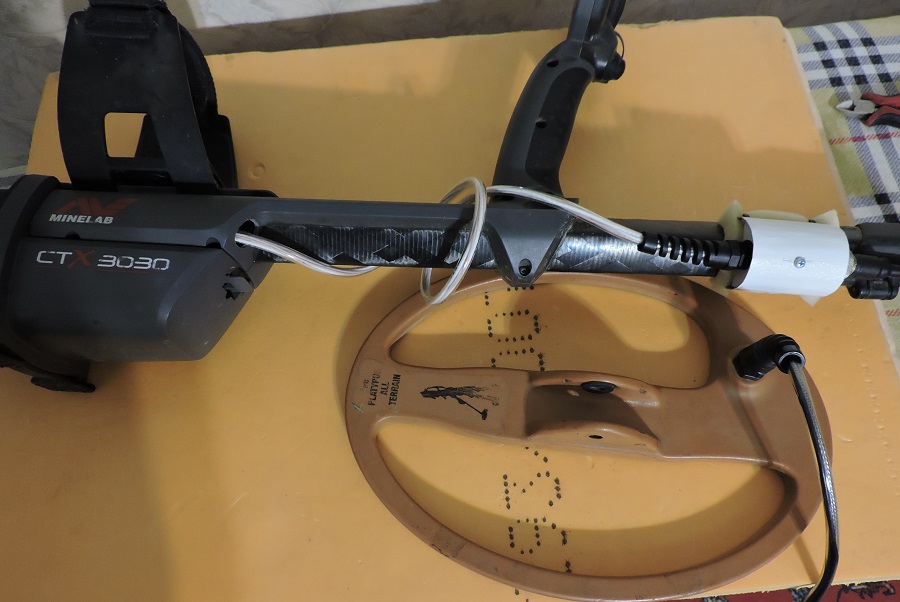

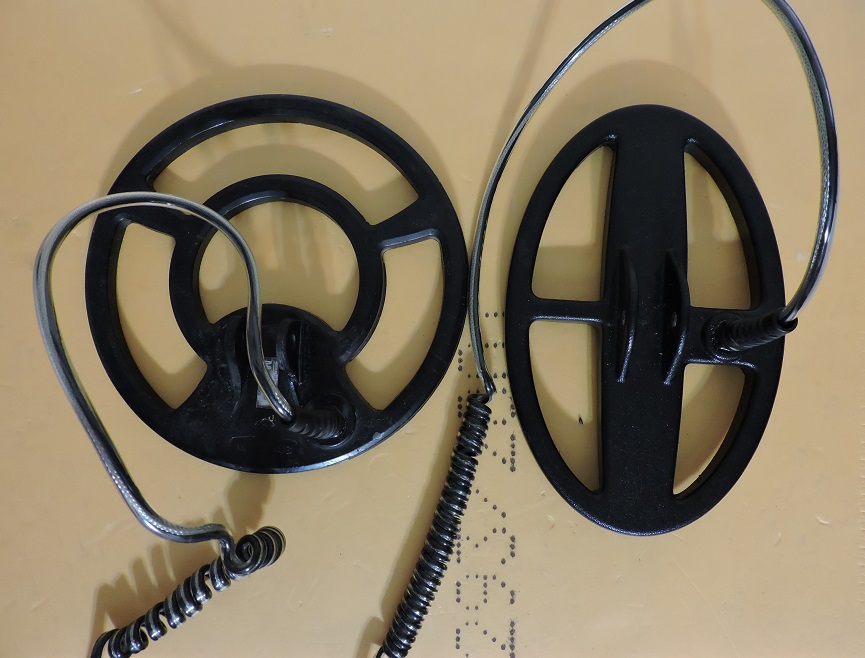

СТХ3030 становится лучше с каждым днем. Переходнику ( https://www.youtube.com/watch?v=ZlsPb9eCSp8 ) нашлось место для подключения. Становится тепло, и наконец выберу в реальных условиях катушку для СТХ 3030, из этих двух, что на фото.

Вложенные эскизы изображений

[alexklad]

Читаю и туплю . Честный троишник . На етраке штатная умерла , заглючила сначала , сейчас звук пропал . экран видит . Её можно починить или вы делаете под заказ .? Озвучте все предложения пожалуйста . Рассмотрю все , приму лучшие .

[Fuma]

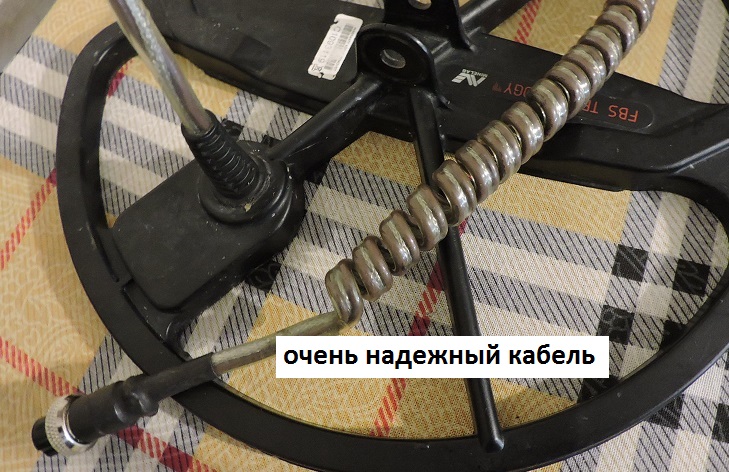

Катушкам меняю кабель. На катушки для Е-Трака ставлю лучший, не только в Евразии, но и во всем мире кабель. Кабель которому нету сноса. Вчера принесли катушку, которую делал я и ставил новый кабель.

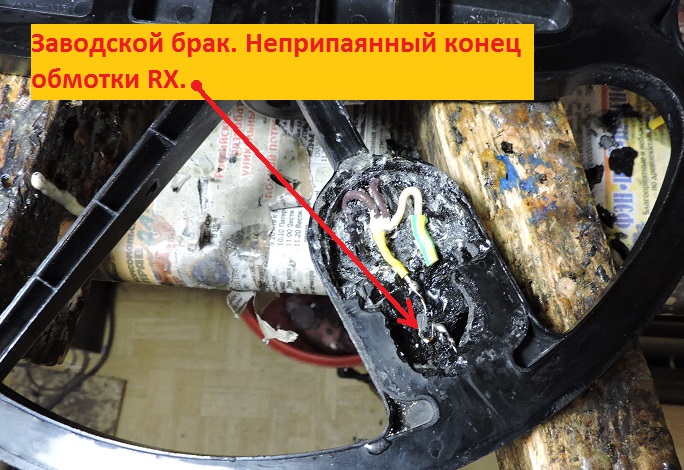

Думаю, неужто испортился кабель. Проверил тестером, обрыв цепи RX. Катушку разобрал, замерил кабель непосредственно без обмоток. Кабель исправен, 100 процентов. Катушка без трещин...Неужели обрыв обмотки. Добрался до места, где выводы обмотки припаиваются к выводам кабеля и увидел, что один конец, который припаивается на экран катушки и экран кабеля был не припаян. Просто оголен и обмотан, контакт со временем окислился и проводимость исчезла. Но мой кабель в идеале, как был изначально, так и через три года.

Вложенные эскизы изображений

[SiGold]

Fuma , ваш супер кабель продаётся ? ябы приобрёл пару метров , а лучше четыре прозапас

[Viewer]

Желтый кабель SuperVHS с нитками мне очень понравился, ставил на White's. Надо бы ещё товарищу на XP GMP помочь, никак не найду время катушку перепаковать. А вот для GPX этого кабеля чувствую будет недостаточно. От чего кроме Detech можно использовать замену, может есть опыт? Хотел пару катушек на пробу под GPX намотать, герметичных на 100%, а то выбор не велик.

[SiGold]

Да такой жёлтый у меня есть , кабель харош по качеству , но для етрака жилы уж больно тонковаты , я использовал обычный стерео аудио кабель высокого качества , но он закончился , кинулся прикупить снова а его нигде нет , и единственный магазин музыкальных инструментов где я его находил прикрылся

[Гил]

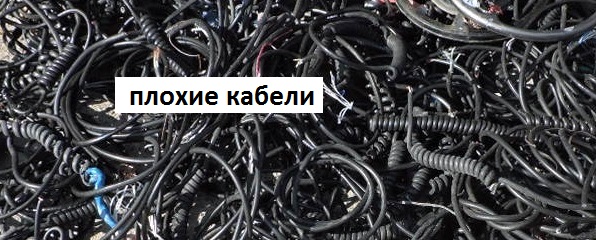

На первом фото у Фомы куча кабелей б.у.,но фирменных,минелабовских...
Выпросите(или выкупите) два и срастите,это лучше,чем суперVHS.
Но только именно родные от экспов или GP,детеч и прочие не годятся...

[SiGold]

На первом фото у Фомы куча  кабелей б.у.,но фирменных,минелабовских...
Выпросите(или выкупите) два и срастите,это лучше,чем суперVHS.
Но только именно родные от экспов или GP,детеч и прочие не годятся...

Почему именно родной кабель ? я так понимаю изза изолированных жилок экранов ? в чем проявляется негатив в работе датчика если поставить обычный кабель без изоляции жилок ? Просто я поменял пол года назад кабель на родной катушке , и всё было прекрасно пока не наступила весна , сейчас сработки на молодую сочную траву просто достали приходится сильно душить прибор.

[Fuma]

*Катушек сделал очень много.(~500...700шт на Е-Трак) Сам я практически с Експлоерами не ищу. Негативных отзывов у меня не было, кроме одного. Который товарищ и после смены катушек искал проблему в своем Е-Траке. То есть в том случае я считаю кабель не при чем.
Кабель имеет другую конструкцию, чем и обусловлена его долговечность. Провод на ТХ идет двумя толстыми жилами. В экране идет провод на RX. Провода смазаны силиконовой смазкой, что
дает им возможность при крутых изгибах сосклизнуть с большого радиуса и не порваться. В современных кабелях для этого вставляются нитки и много ниток, но при изготовлении кабеля, при запекании, это все сжимается уплотняется, так что медным жилкам некуда деваться.

*Такой кабель работает и на многих других приборах, кроме GMP. И то только по траве слегка не так. А под водой работает отлично. Для чего и нужен GMP.

*Смысла сращивать два родных кабеля которые порвались, чтобы они опять порвались я не вижу.
Я и стал делать кабель, чтобы конкретную катушку сделать один раз и насовсем.
Кто разбирал катушку например штатку 11 дюймов от Е-Трака видел.
Думаю никто не разбирал...... Но в катушке экранирована только обмотка RX. Обмотка ТХ идет без экрана. То есть много метров провода намотаны просто так. И смысла гондобить к много метрам провода кусок 1 метр с разными заморочками нет.

*По поводу продажи кабеля пишите в личку. Но его может сделать каждый, кому не лень.

[Гил]

Почему именно родной кабель ? я так понимаю изза изолированных жилок экранов ? в чем проявляется негатив в работе датчика если поставить обычный кабель без изоляции жилок ? Просто я поменял пол года назад кабель на родной катушке , и всё было прекрасно пока не наступила весна , сейчас сработки на молодую сочную траву просто достали приходится сильно душить прибор.

Экран кабеля для прибора такая же цель.Если жилки не изолированы,то прибор
видит экран в виде множества мелких колец,а кольцо - это идеальная цель.
Для крупных монет это не мешает,но для чешуи - уже конкурент.
По экспериментам,если диаметр экрана не более 2 мм,ничего страшного,если
больше,то на максимуме чутья уже заметен.

[Fuma]

Вот потому то и без экрана. Руководствуясь только практичными экспериментами. Которые проводил не я.
Когда в штатном кабеле жилки экранные рвутся, их там 50 штук на каждом проводке. А порванные они уже идут с завода, из-за конструкции кабеля. Пока катушку заливают, пока ее укладывают в коробку, кабель сгибают, разгибают уже штук 10 проводков нету. То есть реально в рабочей катушке на вашем приборе, 1/3 части экрана в разрыве. Катушки в ремонт присылают последних выпусков, новые блестящие, пол-года поработали (10 выходов). Жилки то соприкасаются друг с другом, то расходятся. Тут не только про чешую, можно забыть и про много чего еще. Получал комментарии за свои катушки, что с моим кабелем более чем на 10 сантиметров увеличивается дальность до цели. Почему, потому что сравнивали со своей рабочей БУ катушкой. По моим сравнениям разницы нет. Но надежность и долговечность есть.

Сообщение отредактировано Fuma: Jun 17 2018, 04:13

[Иссамуил]

добрый.есть катушка от етрака 15 на 8 детеч.звенит от малейшего движения, в том числе по воздуху.на входе в катушку отломился пластик м видимо где то проводок подломился.сколько возьмете за ремонт?или варианты обмена?
с ув.

[akacir]

Отправил ВАм сегодня катушку Coiltek 15" DD для Explorer.
Какое-то время работает и начинает глючить. Может в кабеле что или в обмотке самой катушки? Кабель в любом случае надо поменять.
В личке отписался.

Сообщение отредактировано akacir: Sep 8 2018, 11:23

[andreyka_yug]

Здравствуйте. Возможно ли у Вас отремонтировать + удлинить кабель на Detech 4.5×7 DD Minelab Explorer SE (обрыв кабеля).
