Катушки на Е-ТРАК, делаем сами., фото, производство

[Friend]

Если болт затянуть, он вообще не будет сгибаться -разгибаться, а будет находиться в одной поре.

Если ты на машине едешь то да,если пешком по лесу или ещё куда-то,то тут прибор разбирать надо для того чтобы в рюкзак запихнуть.

Сообщение отредактировано Friend: Nov 1 2012, 23:23

[Гил]

Если болт затянуть, он вообще не будет сгибаться -разгибаться, а будет находиться в одной поре.

В одной позе - это нереально.
Вверх по склону,вниз по склону,
угол наклона меняется,да и
паковать удобнее со штангой если.

[aboyar@]

Ни кто не мотал датчик Sun Ray или как он устроен не вкурсе?

[Fuma]

Можно предположить, что SUNRAY устроен так же как DETECH или как датчик MINELAB. Чтобы предполагать более точно, надо определиться какой именно датчик интересует. Санреев, как и Детечев очень много. Основная их часть, это две обмотки, если не Кольцо(там три) сделаны у всех из медного провода. Отличия могут быть в экранировке датчика, что для работы большого значения не имеет.
Основные характеристики датчика зависят от его формы, которую можно видеть, если посмотреть на датчик.

[aboyar@]

SUN RAY probe x1 извиняюсь http://www.ebay.com/itm/Sun-Ray-X-1-In-lin...=item2ec36b5642

вот етот он есть у человека данные могу снять а устроиство не могу расковырять деваис не мой

Сообщение отредактировано aboyar@: Feb 12 2013, 16:56

[Fuma]

Это пинпойнтер. Работает совместно с прибором, на его динамик, с его настройками, с его батарейками. Катушка у него наверно как и у всех пинпойнтеров это обмотка намотана на куске феррита. Я не разбирал, устройства не знаю. Может кто-то что-то добавит.

[aboyar@]

Спасибо про его работу вкурсе у меня на работе у малого такой . Просто хочу собрать подобное жаба душит 200 баксов отдовать да и руки не для скуки ))) . Замеры попытаемся на днях снять.
Если ктото чтото по поводу таких агрегатов предпренимал приглошаю к диалогу.

[Fuma]

Поддерживаю Ваше решение. Но кроме замеров, нужна схема, которая в коробочке этого прибора. Схема должна быть на простых элементах. Не иметь микроконтроллера с прошивкой. Тогда есть шанс.

[aboyar@]

1.2 и 5.4 ом в коробке простой переключатель экранов и центральных жил больше не чего нет.
Фото если надо скинну позже. Жалко нет ренгенолога знакомого а тобы ренген датчика сделал . )))))

[Fuma]

Переключатель подключает или основную катушку к детектору или эту маленькую катушку пинпойнтера через добавочные сопротивления? И все? Остается взять феррит и намотать на нем две обмотки.
Чтобы предположить какие там могут быть обмотки, нужны и фото и схема, к какому проводу подключается 1.2 ома, к какому 5,4 ома. Какой провод идет на датчик Х-1. Как он вообще показывает цели на экране, так же как и Е-Трак?

Сообщение отредактировано Fuma: Feb 13 2013, 17:06

[aboyar@]

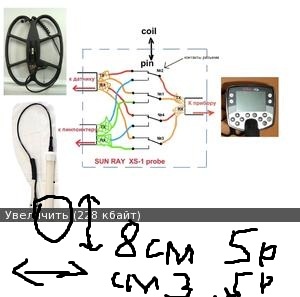

Нет ни каких сопротивлений добавочных в коробке с переключателем в переключателе тупа 12 контактов 3 групы по 4 контакта на одноу из груп приходят все 4 контакта с пибора тоесть 2 екрана 2 центра . 2 оставшиеся групы 1я група катушка поисковая 2я група пинпоинтер переключатель просто комутирует, Что етрек что експлоер 2 при работе выдаёт теже показатели вди что и при работе со штатными или любыми катушками.Тоесть с етим пинпоинтером можно задеиствовать маски дискриминации. Тоесть проще говоря можно теоритичиски отключить пинпоинтер а наего место припоять дапустим снаиперку. И переключать допустим с 17 дюйимовой катушки на 5 дюймовую.

Сообщение отредактировано aboyar@: Feb 13 2013, 17:29

[Fuma]

Понятно. А коробочка металлическая? Или как-то экранированная?
Сопротивления 1,2 ома и 5.4 ома это значения указаны для пинпоинтера?



Какая дальность у этого датчика, и как расположены зоны чувствительности?
Чувствует ли монету рядом с кабелем?

Сообщение отредактировано Fuma: Feb 13 2013, 21:19

[aboyar@]

Да ваша схема верна на 100 процентов. Коробка металическая получаетса заекранирована.Работает датчик пинпоинтера примерно от 5 до 8 сантиметров в зависимости от грунта на 5 рублёвую монету российскую . Всю сигнализатцию об цели выдаёт прибор обмотки звонятса в обе стороны между собой нет , Датчик розабрать возможности нет ибо он немой и стоит денег залит ебоксидкой не прозрачной . Рабочая поверхность как нижнячасть дна так примерно сантиметра два 3 от нижней части датчика но берёт уже хуже . Нижня часть ето буквально если смотреть на вашей схеме датчик. Да tx и rx соответствуют соответствующим разёмом допустим штатной катушки.

Сообщение отредактировано aboyar@: Feb 13 2013, 21:47

Вложенные эскизы изображений

[aboyar@]

http://video.yandex.ru/#search?text=sun%20...=21941321-09-12
Вот обзор правдо на чешском .

Сообщение отредактировано aboyar@: Feb 13 2013, 22:03

[Fuma]

Сопротивления обмоток этого датчика 1.2 ома и 5.4 ома, по Вашим замерам?

[aboyar@]

Да так и есть сопротивление 1.2 и 5.4 ома.Замеряли не плохим мультиметром. Извиняюсь только добрался до компа работы много было.Кстати у вас на первых страницах лист с замерами у нас такойже и данные с 5 катушек на токомже листе когда наткнулись на ето фото поржали)))


Сообщение отредактировано aboyar@: Feb 14 2013, 22:05

[aboyar@]

Кстати есть замеры катунек 10д (дюймов) 11д штатных
coltek 15д 17д и 8 на 5.5д Скиним вам скан нашего тетрадного листа.))))))


Сообщение отредактировано aboyar@: Feb 14 2013, 22:16

[Fuma]

Для этого пина предположу такой датчик:


При его изготовлении нужно учесть сопротивления обмоток, а так же их индуктивность, или частоты, как в таблице на какой то странице. Нужен в этом случае генератор для катушек. 60килогерц для Tx и 67 килогерц для Rx.
Эта индуктивность, (частоты) будут зависеть от количества витков и от проницаемости феррита. Поэтому надо смотреть по намотке. Надо подбирать Rx и Tx. А затем датчик этот надо свести, сводить можно и расстоянием между приемной и передающей обмотками, количеством витков Сх.

[aboyar@]

Сопротивление катушек detech ; excelerator eq2 17 дюймов rx 1.6 tx 5.8 ома
excelerator e 14 дюймов rx1.2 tx 7.8 ома
minelab fbs 11 дюйма штатноя rx1.1 tx 6.3 ома



Сообщение отредактировано aboyar@: Feb 15 2013, 15:19

[Sudness]

Сопротивление катушек detech ; excelerator eq2 17 дюймов  rx 1.6 tx 5.8 ома
excelerator e 14 дюймов   rx1.2  tx 7.8 ома
minelab fbs 11 дюйма штатноя rx1.1   tx 6.3 ома

Замерил у себя - данные немного разнятся:

minelab 11" tx 0.9 rx 5.7
detesh 6x8 tx 0.8 rx 5.3
tornado 12x13" tx 1.2 rx 14.3
san ray X-1 tx 2.4 rx 2.9

ну и ожидаемая для Вас инфа:

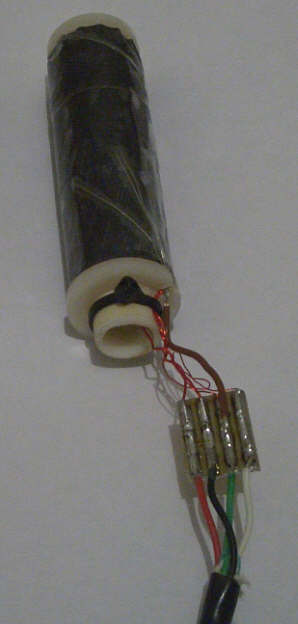

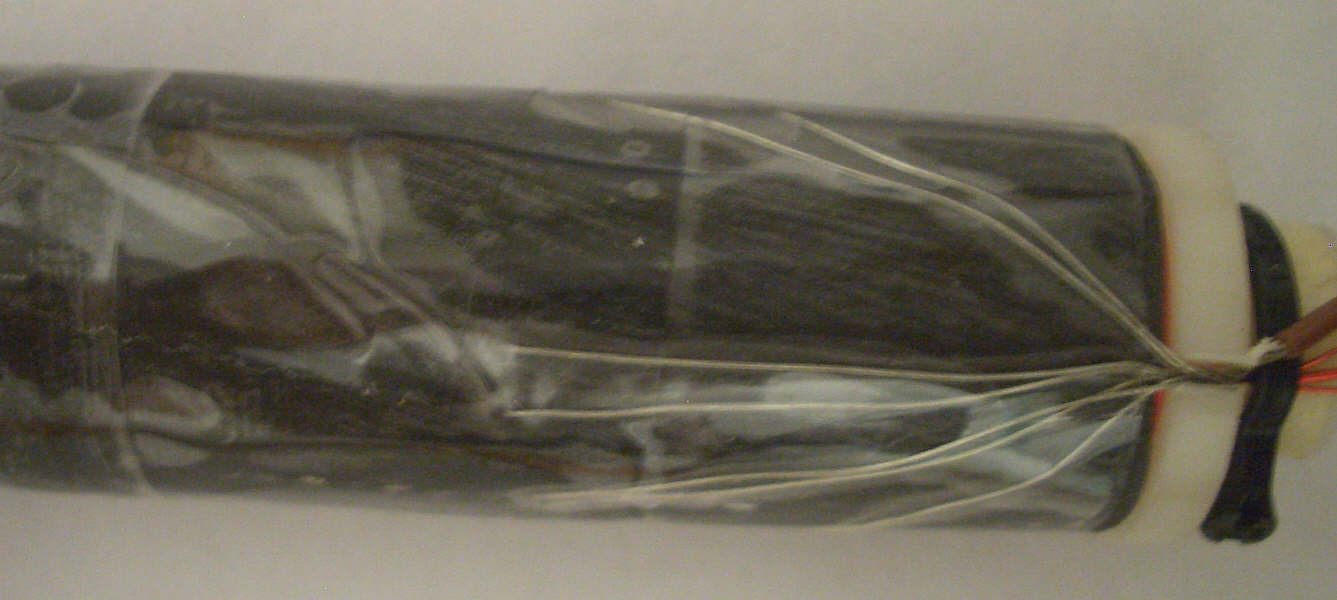

на фото внутренности X-1
общий размер каркаса длина 90 мм, длина места каркаса для намотки 73 мм,
диаметр внутреннего отверстия шпули 9.5 мм, диаметр наружний 22.2 мм.
Катушка входит в корпус "в притирку" внутренний диаметр корпуса 22.6 мм.
обмотка tx намотана проводом 0.5 мм, а rx проводом 0.25мм.
Рад, если чем то помог...

Отдельно феррита в корпусе нет и плата, что на фото не содержит радиодеталей - чисто для распайки.

Сообщение отредактировано Sudness: Feb 15 2013, 18:28

Вложенные эскизы изображений
