Всем доброго, уважаемые! Давно было желание поискать в ручьях, прудах , колодцах.....

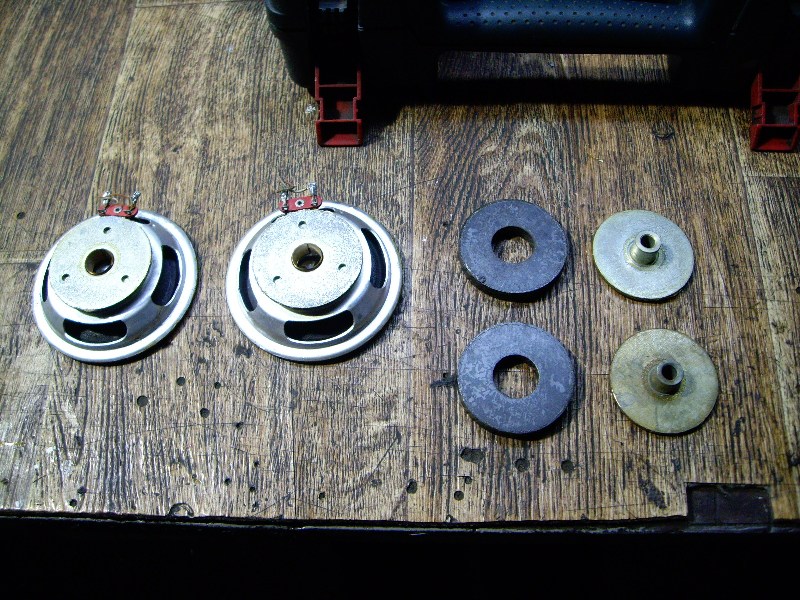

Вот на глаза попались два динамика 5 ГДШ , с небольшими магнитами . Думал и так и сяк , как бы чего сделать универсальное из того что имеется в наличии и под рукой . Аккуратно снял с клея магниты и железные керны , ..... и вот тогда созрела идея собрать из всего этого двухсторонний магнит для водяного поиска....для недалёкого заброса с берега , с небольшим весом самого девайса.......Ну так сказать - для пробы.

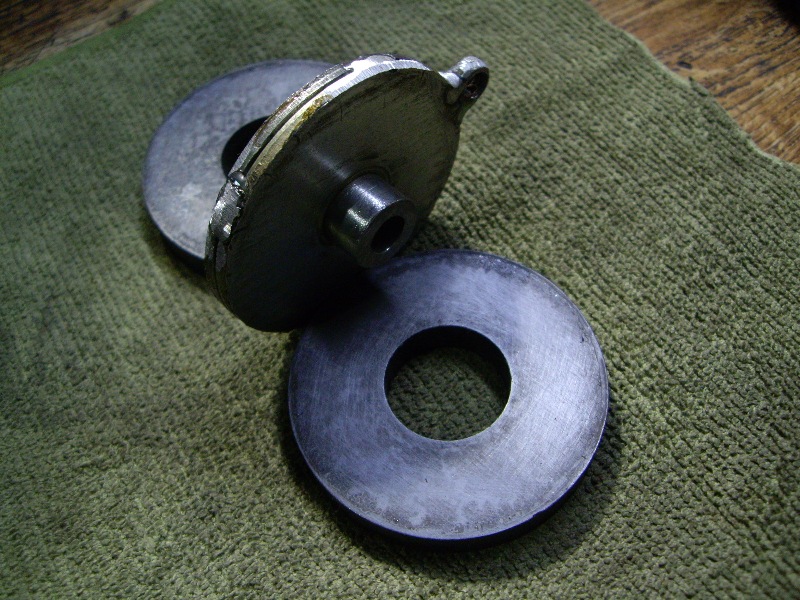

--- Конечно , магниты не защищены от боковых ударов , как на заводских , да и дно водоёмов в наших краях , на 90% состоят из грязи и глины.... И снова встал вопрос , а как же колодцы проверять ? Ведь тут уже будет необходим так сказать вертикальный спуск и подъём....... вот ! и между двумя кернами положил гаечку. Гаечку приварил внутри и два керна сварил вместе. Получилось в одном лице - боковой двухсторонний магнит и для вертикального погружения , односторонний.

Вложенные эскизы изображений

[крот.ру]

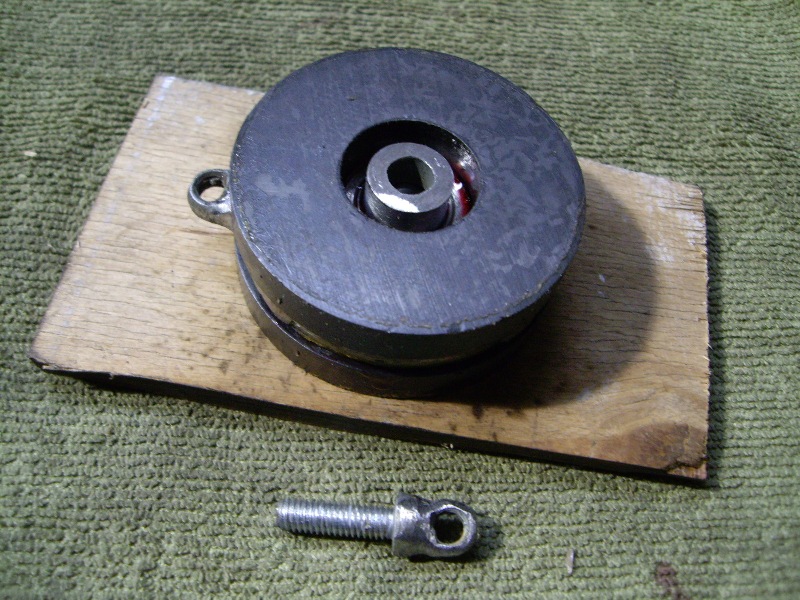

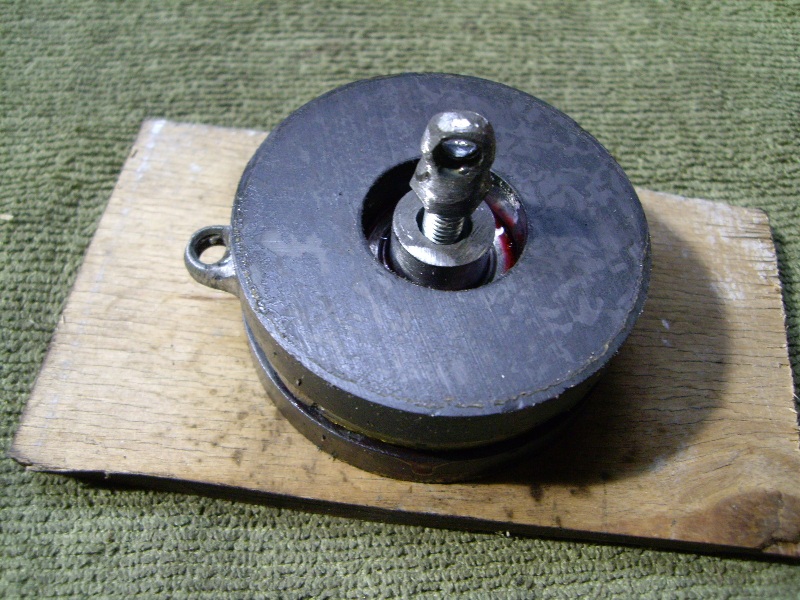

---- Если вкрутить рым болт в середину....получается вертикальный магнитный подъёмник. Магниты к кернам приклеял на железный красный клей и оставил затвердевать до понедельника на работе...

Вложенные эскизы изображений

[spring]

Всем доброго, уважаемые! Давно было желание поискать в ручьях, прудах , колодцах.....
Вот на глаза попались два динамика 5 ГДШ , с небольшими магнитами . Думал и так и сяк , как бы  чего сделать универсальное из того что имеется в наличии и под рукой . Аккуратно снял с клея магниты и железные керны , ..... и вот тогда созрела идея собрать из всего этого двухсторонний магнит для водяного поиска....для недалёкого заброса с берега , с небольшим весом самого девайса.......Ну так сказать - для пробы.
--- Конечно , магниты не защищены от боковых ударов , как на заводских , да и дно водоёмов в наших краях , на 90% состоят из грязи и глины.... И снова встал вопрос , а как же колодцы проверять ?  Ведь тут уже будет необходим так сказать вертикальный спуск  и подъём....... вот !  и между двумя кернами положил гаечку. Гаечку приварил внутри и два керна сварил вместе. Получилось в одном лице - боковой двухсторонний магнит и для вертикального погружения , односторонний.

На самом деле, то что вы назвали внешней защитой, является неотъемлемой частью магнита и она не просто нужна, она необходима.
Лучше обратится к токарю и выточить стальную тарелочку c писюном в центре, четко по размеру, в которую поместить ферритовый магнит. Залить все это эпаксидкой и будет... вполне. А магниты довольно таки мощные (мощенье чем с динамиков) можно выдрать из магнетрона, отработавшей свое микроволновки. Там их как раз два. Но они небольшие. около 5ти см в диаметре. Хрупкие ибо ферритовые. Но ничего так - сильные.
С наилучшими пожеланиями. Удачи!

Сообщение отредактировано spring: Dec 9 2016, 15:59

[крот.ру]

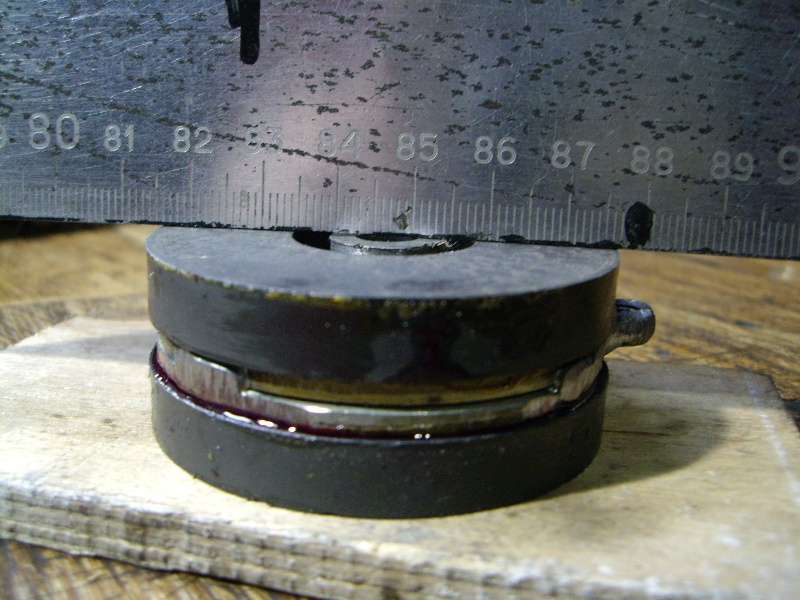

--- Спасибо большое за интерес к теме , и рекомендации по конструкции. Конечно , возможно применение и других материалов , что немаловажно в самодельном конструировании. Но это только начало . Поскольку зима ещё вся впереди и полёт творческой мысли практически не ограничен.... ....А в понедельник сей девайс попробую в практике , с весами , с нагрузкой. Всем удачи и здоровья ! с ув.

Вложенные эскизы изображений

[spring]

Отпишитесь об испытаниях.

[крот.ру]

Да , конечно , у самого руки чешатся испытать на практике магнит. Теперь только в понедельник , на работе оставил сей девайс. Да и на весах можно сфотать , какой вес поднимает.

[крот.ру]

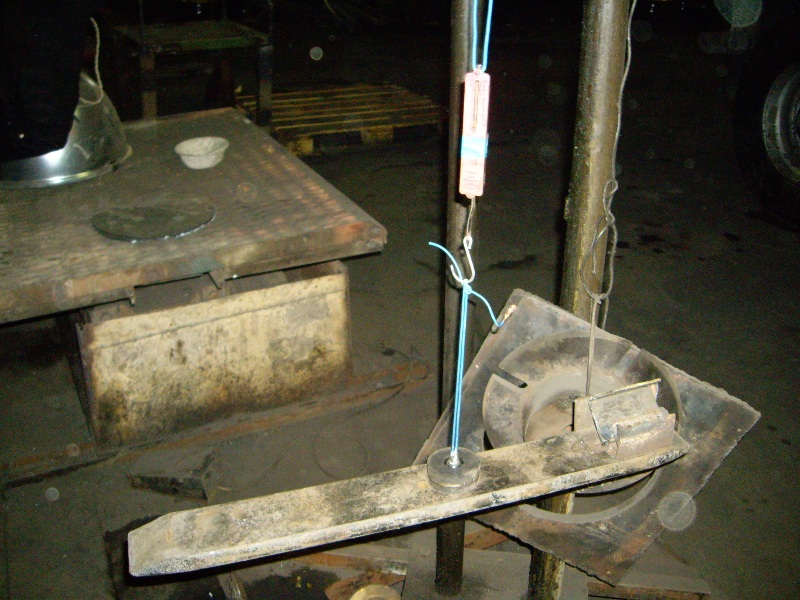

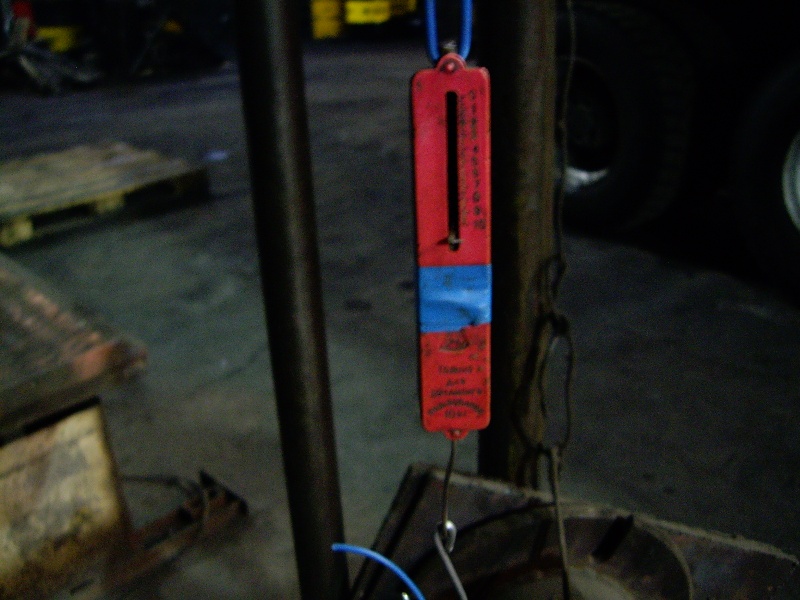

--- Доброго всем выходного! На работу вызывали сегодня по ремонту .....вот и воспользовался случаем проверить магнит, чего уж понедельника то ждать . Благо живу от работы 10 мин. ходьбы. С пятницы клей окончательно затвердел , что склеивал магнит к керну. Отыскал кусок рессоры от самосвала , довольно тяжёлую . Подвесил на кантарик кухонный , другого просто нет, стрелка зашкалила и упёрлась за отметку 10 кг.....Мда....точнее не получается..... . Но на вскидку , кусок рессоры примерно весит 15-18 кг. Полагаю всё таки , что для поиска мелочёвки в воде , вполне будет нормально.....с ув.

Вложенные эскизы изображений

[spring]

Привет!
А чего, пойдет наверное! Только подозреваю, не смотря на силу, оторвать от плоскости все таки его довольно просто? Ибо вся сила сконцентрирована в центральном писюне?

Сообщение отредактировано spring: Dec 11 2016, 11:59

[крот.ру]

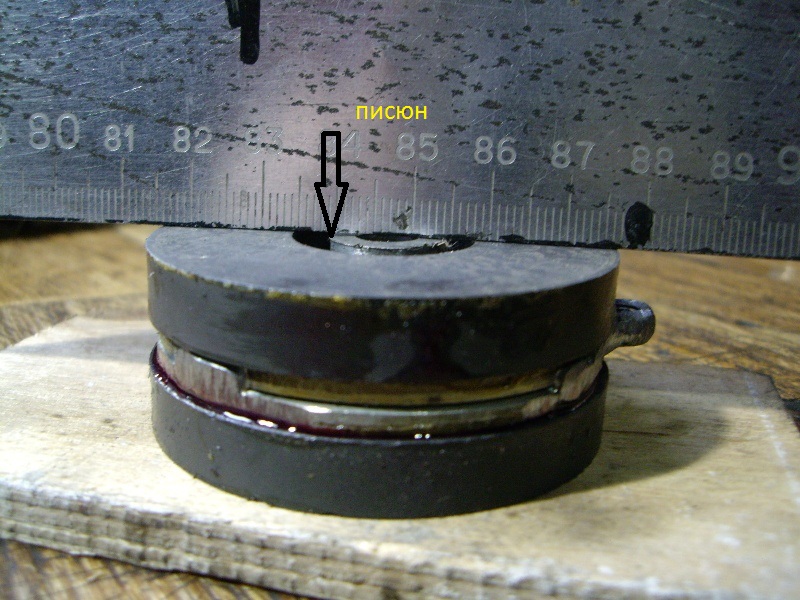

Доброго. Так писюны остались оба на месте , и сам эффект и заключается в концентрации магнитного потока именно в писюне. Правильное название керн. А без писюна так вообще в лёгкую отрыв происходит. В любом случае , проверить можно только или в действующем колодце ( ночью, что бы никто не засёк... ) или по весне. Всё замёрзло наглухо кругом...

Вложенные эскизы изображений

[spring]

Заинтересовавшись вашей поделкой, таки нашел па закромам один магнитик от магнетрона микроволновки. Что-то он и не такой уж сильный, как хотелка навыдумывала
Тороидальный 52х20х12 - Буду мудрить его в "чашечке".
Осталось токаря напрячь))). Если вообще чего выйдет, отпишусь)))
Однажды на копе, видел двух организмов, с интересным поисковым орудием.
"Кусок" гигантского телескопического удилища. Длинное однако! На конце "поисковый элемент".
И это штукой, они дно ручья прощупывали. Что-то доставали, разглядывали.
Вот только что у нах за поисковый элемент на конце прикорячен был, я с далека не разглядел и это так и осталось загадкой. Я к ним вроде поинтересоваться, они косо озираясь, ноги в руки и ходу от меня)))
Нужно было прибор бросить, с воплями да лопатой наголо, за ними припустится для пущего страху)))
Вроде... неодимовый(или как их там) магнит малюсенький у них приделан был - х.з.
В принципе, можно что нибудь этакое, изобразить из магнита от жесткого диска.

Сообщение отредактировано spring: Dec 11 2016, 12:52

[крот.ру]

Ну возможно , как вариант , у них и был заводской магнит поисковый . Он естественно сильнее моей самоделки, поскольку от динамиков самый простой магнит.
---- Так они наверно убежали от Вас , поскольку находку выудили хабарную , что бы не светить её......шутка.....Ну , как говорится время покажет , и попробую отписаться в этой же теме если появится возможность поудить чего-где. И тоже токаря найти и озадачить чашечки выточить.....

[крот.ру]

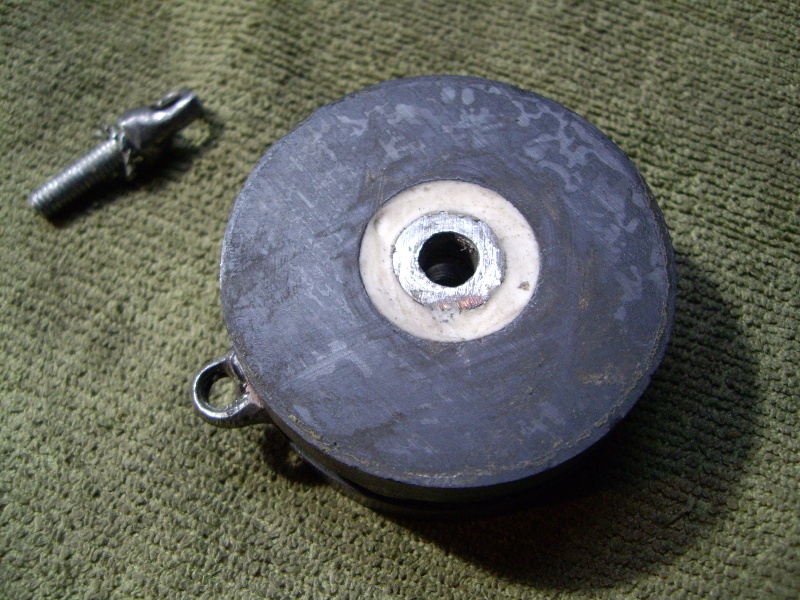

Доброго всем . Сегодня раздобыл мастику и уложил в паз магнитов с обоих сторон. Полагаю , так будет более верно , мелочёвка и ржавчина теперь будет более доступна для очистки.

Вложенные эскизы изображений

[Вод]

Из опыта в воде:
-цветные металлы не тянет, как и положено;
-в бросательном месте (на дне лежит несколько десятков тысяч монет, собирал с баллоном)-магнит с веревкой с поверхности на 400 кг подхватывает не более 5-7 монет за 1 протяжку((

[крот.ру]

Из опыта в воде:
-цветные металлы не тянет, как и положено;
-в бросательном месте (на дне лежит несколько десятков тысяч монет, собирал с баллоном)-магнит с веревкой с поверхности на 400 кг подхватывает не более 5-7 монет за 1 протяжку((

---Да , конечно , цвет.мет не прилипнет. По мне , так по ручьям-речушкам , что по деревням бегут..... В основном -то приборный поиск, но как говорится , можно и покидать в воду , половить мелкий чермет . Тем более , что пешим ходом... Чем чёрт не шутит ! И в реки бросали местные жители всякие железки .... , хоть мелкого надёргать....

[spring]

---Да , конечно , цвет.мет  не прилипнет. По мне , так по ручьям-речушкам , что по деревням бегут..... В основном -то  приборный поиск, но как говорится , можно и покидать в воду , половить мелкий чермет . Тем более , что пешим ходом... Чем чёрт не шутит ! И в реки бросали местные жители всякие железки .... , хоть мелкого надёргать....

У меня знакомый, в своем довольно крупном поселке, по прудам металлолом вылавливал. Покупным магнитом - лепеха круглая. Не знаю сколько он кило тянет, он и сам тяжелый!!!
Обрезов что мамки у шпаны поотнимали, натягал на славу А вообще, чего только не было. Интересного вот только тоже, ничего Чермет.
А вот другой знакомый, прям в центре своего небольшого, но дремучего города, в речке барахтался. Топоров от души наловил. Даже "дремные" попадались. И сохран на удивление приятный, не то что зачастую из земли.

Сообщение отредактировано spring: Dec 13 2016, 16:46

[крот.ру]

Да понятно , что из чермета , редко что ценное в воде , монетки не прилипнут. Да хоть те же топоры , да подковы мож попадутся, так по мелочи , мож что и удержит- поймает магнит , кило на 8-10 . Те же ножички , удила.......У меня знакомый трактир держит , так он всю старину скупает , особенно чермет, для Антуражу.

[михалыч к]

Интересная задумка-дешево и сердито-ждем испытаний.Изобретателю плюс .

[крот.ру]

Спасибо большое Михалыч к , за интерес к моей теме . Конечно , но вот только в реальных условиях попробовать не скоро, до оттепели теперь Пускай магнит ждёт своего часа....

[Белогорец]

Идея,понравилась,но будет ли "выхлоп"?А за старания,однозначно+

[крот.ру]

Спасибо большое за отзыв по теме. Всё таки полагаю, что "выхлоп" будет какой нибудь. ...Хоть мелочёвку , но зацепит. Всё вот голову ломаю , в какой нибудь колодец попробовать опустить, да заброшенных нет по близости . А в действующий , как то совесть не позволяет , да и на глазах у многих.....
