Minelab Excalibur-2 vs Fisher CZ-21, Что-же выбрать?

[poisk.login]

И у двадцатого и у двадцать первого платы одинаковые.

Ок.теперь понял.

[varleriy]

Остальное - бутерброд фишера...



Еще раз повторюсь, я не оцениваю качество работы приборов, я оцениваю технологичность, схемотехнику, внутренний начинки.
Меч собран по SMD – компоненты предназначены для поверхностного монтажа  технологии, которая является более передовой чем устаревшая DIP компоненты с ножками используемая в фишере.
На платах меча всего 2 смд резистора подстроечных, на плате фишера их 17 !!!

А Вы случайно не знаете, за что отвечают подстроечные резисторы на мече.

[SandWind]

А Вы случайно не знаете, за что отвечают подстроечные резисторы на мече.

Хороший вопрос, на плате нижней действительно два подстрочника RT4 - 75 кОм и RT5 - 30 кОм Оба в аналоговой части RT4 в цепи микросхемы U21 LF444CM Операционный 4х усилитель, RT5 в цепи U20 TS3702C сдвоенный низковольтный компаратор...Схему я еще полностью не развел, занимаюсь.... была мысль, что подстрочники это баланс грунта, но как оказалась они оба в цепях трешхолда - типа порог относительно сигнала. Эти подстрочники когда платы спаяны недоступны, какая-то заводская технологическая настройка.

Сообщение отредактировано SandWind: May 23 2018, 19:25

[mast_spam]

Пользуясь случаем спрошу, а что там за трансформатор на передней плате cz? На моем cz20 на этом месте пустота, только дырки под ножки...

[Себастьян Перейро]

С конструктивной стороны Фишер хуже сделан, чем меч. Меч,монтаж смд все продуманно, технологично, хоть и неремонтопригодный.
Фишер - криворукая радиолюбительская самоделка. Мульен подстроечников, хлипкий монтаж - дешевые одноразовые платы и комплектующие.

Вопрос . Если Вы его ( чезет) еще не собрали в кучу... Если он еще в разборе .... Мы сможем помочь многим пользователям . Сможете подробные фото корпуса из нутри снять, обьясню к чему.. есть давнее желание изготовить точную копию прозрачный вариант . ни матовый, а именно прозрачный . сам большой стакан без передней части . Думаю, в ней нет необходимости делать прозрачным лицевую часть. (хотя тогда у21 модели появятся светодиоды согнутые и работающие внутри корпуса (те, что у двадцатки на панели).
В случае осуществления задуманного. И скажите по перекидке всего и вся трудоемкий процесс на Фишере чезет ? . Сам туда не полезу.

Сообщение отредактировано Себастьян Перейро: May 24 2018, 09:37

[Radiomans]

... Меч собран по SMD – компоненты предназначены для поверхностного монтажа  технологии, которая является более передовой чем устаревшая DIP компоненты с ножками используемая в фишере. ...

А Вы представляете себе что происходит при намокании или осаждении росы на плате с SMD монтажём ? Влага из-за капиллярного эффекта затягивается под элементы и начинается коррозия. И никакая просушка и даже промывка в ультразвуковой ванне не помогают
А Фишеру на такое глубоко плевать, просохнет и будет работать.

[mast_spam]

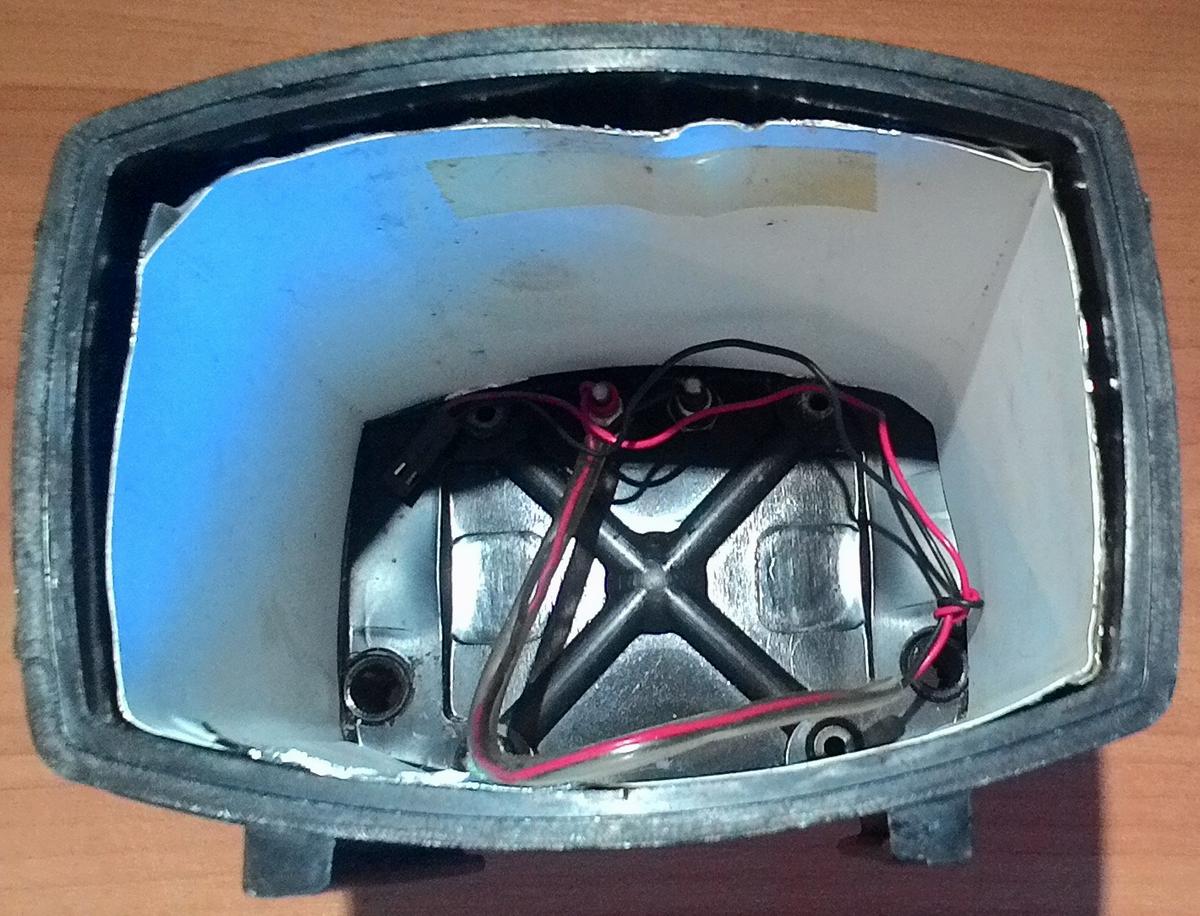

фото корпуса из нутри

[jonikru]

Вопрос  .  Если Вы его ( чезет) еще не собрали в кучу... Если он еще в разборе  .... Мы сможем помочь многим пользователям . Сможете подробные фото корпуса из нутри снять, обьясню к чему.. есть давнее желание изготовить точную копию прозрачный вариант . ни матовый, а именно прозрачный . сам большой стакан без передней части . Думаю, в ней нет необходимости делать прозрачным лицевую часть. (хотя тогда у21 модели появятся светодиоды  согнутые и работающие внутри корпуса (те, что у двадцатки на панели).
В случае осуществления задуманного. И скажите по перекидке всего и вся трудоемкий процесс на Фишере чезет ? . Сам туда не полезу.

Герман,мое личное мнение.Не нужен там прозрачный корпус.Все прозрачные пластики при склейке или фрезеровке имеют паганое свойство пускать современем трещину.Даже поликарбонат имеет такую проблему.

[SandWind]

А Вы представляете себе что происходит при намокании или осаждении росы на плате с SMD монтажём ? Влага из-за капиллярного эффекта затягивается под элементы и начинается коррозия. И никакая просушка и даже промывка в ультразвуковой ванне не помогают
А Фишеру на такое глубоко плевать, просохнет и будет работать.

А вы в курсе что я эти три малюсенькие платы пол дня от лака отмывал - сначала ацетоном потом спиртом изопропиловым, в фишере защита от влаги чисто условная куча подстрочников которые имеют движущие части и сгниют внутри намного быстрее чем элементы меча.
Пока не отмыл платы меча... даже маркировку на микросжемах под слоем лака считать невозможно. Так-что насчет подсохнет - не обольщайтесь.

[SandWind]

Вопрос  .  Если Вы его ( чезет) еще не собрали в кучу... Если он еще в разборе  .... Мы сможем помочь многим пользователям . Сможете подробные фото корпуса из нутри снять, обьясню к чему.. есть давнее желание изготовить точную копию прозрачный вариант . ни матовый, а именно прозрачный . сам большой стакан без передней части . Думаю, в ней нет необходимости делать прозрачным лицевую часть. (хотя тогда у21 модели появятся светодиоды  согнутые и работающие внутри корпуса (те, что у двадцатки на панели).
В случае осуществления задуманного. И скажите по перекидке всего и вся трудоемкий процесс на Фишере чезет ? . Сам туда не полезу.

В принципе, я могу договорившись с владельцем вам отправить корпус.



Прибор восстанавливать, нет смысла он непонятно как хранился мыши погрызли всю проводку, от катушки и внутри блока, платы целые. Предлагайте цену. Платы я оставлю, может изготовлю купив катушку сухопутный вариант, или на подмену, при диагностики неисправности подобных приборов.

[SandWind]

Пользуясь случаем спрошу, а что там за трансформатор на передней плате cz? На моем cz20 на этом месте пустота, только дырки под ножки...

Трансформатор - гальваническая развязка на наушники. Если оторвется провод и замкнут контакты с трансформатором УНЧ вживит - без, может сгореть... доп. страховка от "всякого случая"

[Себастьян Перейро]

В принципе, я могу договорившись с владельцем вам отправить корпус.



Прибор восстанавливать, нет смысла он непонятно как хранился мыши погрызли всю проводку, от катушки и внутри блока, платы целые. Предлагайте цену. Платы я оставлю, может изготовлю купив катушку сухопутный вариант, или на подмену, при диагностики неисправности подобных приборов.

**********
ХЗ сами предложите..дорого не дам

[Dzhester]

Чем закончились иследования корпуса? Или они так и не начались

[Качество]

всем привет.совсем не давно преобрел цз20 8. бу. скока ему лет я незнаю но проверив ево на протекания все впорядке не пропускает был уже и под водои до 3.5 метро в селенои воде на черном море все впорядке проверил осек ботарее все сухо прокладка резиновая скока еи лет тоже незнаю. приехал уже сбатареями наскока знаю продавец поставил чтоб проверить работает или нет простые кроны. но работает досихпор пока уехал на черное море бродил у себя на водохранилише 7-8выходов целв день покачто ботареи не сели. все.

[handyman]

Вот про это я и имел ввиду написав:
Хэндимэн этот санрайз искал, та еще история. На меча прямо сейчас можно новую взять и от Нэт, Коилтэк, Детеч...

Не только искал, но и нашел за $250 катушку от Санрайза.. на 12 дюймов, потом купил типо гермовводы, и долго мучился.. потому как не было капсулы, а сами гермовводы оказались авно.. а теперь имею Фишер-7а, в подводном корпусе и желаю катушку на 8..

[pjrough]

Коля. Я тут 2 катушки новые с длиной кабеля "на заказ" взял.
За обе отдал 150$.
Две - потому что от разных производителей (на пробу).

Но это на минелаб.

[handyman]

Коля. Я тут 2 катушки новые с длиной кабеля "на заказ" взял.
За обе отдал 150$.

Если есть на Фишер CZ за эту цену , мне интересно. Или эллипс 5на10 или паутинку на 8 дюймов.. Я чуть нед взял за 50 юро с обрезанным под корень кабелем.. и прална, что передумал.

[pjrough]

Если есть на Фишер CZ за эту цену , мне интересно...

Нет, владельцы Фишера сделали свой выбор: страдать



Для меня наличие новых доступных катушек - один из важнейших факторов выбора прибора, ибо катушки - расходный материал.

[ATON]

Нет, владельцы Фишера сделали свой выбор: страдать

А вот с этого места пожалуйста поподробней расскажите, как страдают владельцы чз?

[pjrough]

Выше пример от Handyman. Сравните цены, доступность и разнообразие новых катушек на cz с аналогичным для minelab (хоть Excalibur хоть серии explorer).

Знаю о чем говорю, так как искал новую катушку на cz в свое время. Минелабовские в количестве доступны от нескольких производителей по цене в 2- 3 раза дешевле.
