пропал звук на аське, пропал звук на аське

[San_sanych]

а что это значит? мне его с массой замкнуть или нет?если чё не смейтесь я чайник в это деле.просто звук работает на динамике,наушники вставляю,пропадает,а на них не идёт.1,5 замкнул на массу ,2,3 ни с чем не спаивал.а с 4 что делать?

Вообще X1 это не разъем наушников - это разъем катушки... Там так и написано X1 COIL..

[yvk]

нихрена я назамыкал там может тогда по наушникам поможете? чё с чем надо замкнуть чтоб всё работало?

[San_sanych]

нихрена я назамыкал там   может тогда по наушникам поможете? чё с чем надо замкнуть чтоб всё работало?

Лучше отдайте спецу электронщику в любую радиомастерскую, он за 5 минут все сделает. Так заочно тяжело что-то насоветовать. Вот два варианта распайки разъемов наушников, один из них ваш, а какой это надо смотреть..

[yvk]

да я уже отдавал...

[yvk]

Лучше отдайте спецу электронщику в любую радиомастерскую, он за 5 минут все сделает. Так заочно тяжело что-то насоветовать. Вот два варианта распайки разъемов наушников, один из них ваш, а какой это надо смотреть..

ещё бы понять где здесь что.а на фотках вверх по теме не можете показать?буду сильно презнателен.

[San_sanych]

Вообще вся эта самодеятельность не приветствуется, если нет опыта и не знаешь, что к чему, то лучше не лазить. Была бы Аська под рукой, возможно что-нибудь и посоветовал бы. А заочно вашу проблему решить тяжело, т. к. неизвестно что вы там могли повредить своими манипуляциями. Еще раз повторю, найдите нормального спеца и обратитесь к нему, чтобы потом не было обидно за испорченый прибор. С уважением.

[unlit]

Я что-то не совсем понял, вам же вроде восстановили звук? Или вы хотите таки добавить что-то в схему? Напишите конкретную задачу и в каком у вас сейчас состоянии прибор(гнездо наушников запаяно обратно?), внес ли телемастер какие-нибудь изменения в схему?(перемычки)
По схемам СанСаныча(привет,тезка!:)) второй вариант ближе к правильному, единственное, судя по схеме и фотке, с резистора 300 ом идет грубо говоря "+" на кончик джека, а отключение динамика при "втыкании" разъема осуществляется средней группой контактов это "-" динамика, хотя он напрямую не связан ни с землей, ни с общим проводом(опорной точкой 4 в)

[PitonPiton]

ещё бы понять где здесь что.а на фотках вверх по теме не можете показать?буду сильно презнателен.

Может Вам такой рисунок поможет?
GND-земля, L и R-(звуковой канал) можно замкнуть вместе, при поиске, стерео в наушниках не обязательно. Но, прокачки низов, явно не хватает.
http://savepic.net/564807.png

[unlit]

Вот как раз, нет там L и R в привычном виде, по-моему... у меня получилось туда подключиться только моно-джеком т.е. на R идет сигнал, на L идет "-", а на GND, похоже,ничего не идет,как ни странно... (пробовал подключать R и GND - звука не было) Может в разные годы выпуска разная разводка была? Потому как на разных сайтах нахожу противоречивую инфу по ушам к асе250 - где-то написано "стерео-уши" и на фотке видно, что джек стерео, а где-то пишут, что к асе идут наушники "спортивного" стиля и явно видно, что с моно-джеком. х/з...

[PitonPiton]

Вот как раз, нет там L и R в привычном виде, по-моему... у меня получилось туда подключиться только моно-джеком т.е. на R идет сигнал, на L идет "-", а на GND, похоже,ничего не идет,как ни странно... (пробовал подключать R и GND - звука не было) Может в разные годы выпуска разная разводка была? Потому как на разных сайтах нахожу противоречивую инфу по ушам к асе250 - где-то написано "стерео-уши" и на фотке видно, что джек стерео, а где-то пишут, что к асе идут наушники "спортивного" стиля и явно видно, что с моно-джеком. х/з...

R и GND замыкать вместе не надо, так, точно ни какого звука не будет. GND-это -(минус общий), R и L-это +(два звуковых канала, по одному на наушник, но можно скрутить их вместе (R и L)!
Сделайте по схеме и должно всё получится.

[San_sanych]

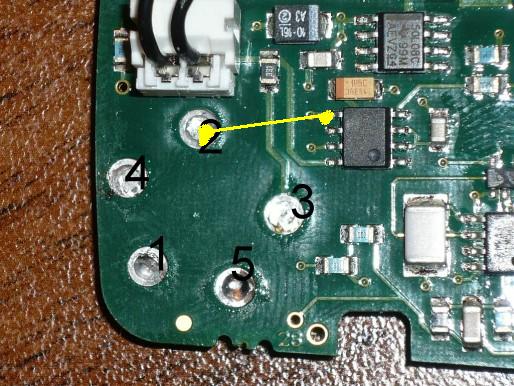

Уж не знаю, поможет вам это или нет, но по идее разводка на гнездо наушников должна быть такая.



Если вы планировали перенести гнездо наушников в другое место и добавить регулятор громкости, то никаких перемычек делать не нужно, достаточно просто припаять переменный резистор в разрыв одного из проводов динамика. Если же гнездо наушников вам не нужно, то тогда нужны перемычки между 1-5 и 4-2 контактами(хотя, по идее, достаточно и одной между 4-2 контактами).

[unlit]

R и GND замыкать вместе не надо, так, точно ни какого звука не будет. GND-это -(минус общий),  R и L-это +(два звуковых канала, по одному на наушник, но можно скрутить их вместе (R и L)!
Сделайте по схеме и должно всё получится.

А разве я писал, что замыкал R и GND вместе? Наоборот, я к ним пищалку пробовал подключить, и ничего не вышло! Вот СанСаныч ща реальную схему выложил, по ней видно, что звук на телефон снимается с R и L , и скручивать их вместе,как вы пишите, никак нельзя! А GND там ваще не задействована.

[yvk]

всё починили! Сан Санычу респект и уважуха!

Вложенные эскизы изображений

[unlit]

Платка-то многослойная, видимо,неаккуратно гнездо снял - скрытую дорожку потерял

[PitonPiton]

А разве я писал, что замыкал R и GND вместе? Наоборот, я к ним пищалку пробовал подключить, и ничего не вышло! Вот СанСаныч ща реальную схему выложил, по ней видно, что звук на телефон снимается с R и L , и скручивать их вместе,как вы пишите, никак нельзя! А GND там ваще не задействована.

.................купи себе тестер

[unlit]

Ой, вот тока не надо умничать! Думаешь, если ты продавец, ты всё о своем товаре знаешь? Земля (GND) на разъеме действительно не используется, видимо, для универсальности - подойдут и моно и стерео наушники (в этом случае получится последовательное включение, я сразу не сообразил на этот счет )
