Работа конусом., Видеообзор

[flagman]

Вот тут да, не могу не согласиться, демаскирующий признак на лицо, поэтому и стараюсь рыть коротким конусом и с лицом в воде, чтоб только дыхательная трубка торчала, меньше заметно со стороны, и желающие задать свои любопытные вопросы подождут ... подождут и уходят ни с чем, не задавать же им свой вопрос торчащей дыхательной трубке..... Правда находятся дятлы подплывут и либо по плечу похлопают и требуют ответить на вопрос, либо камнями стучат один об другой (эти встречается значительно чаще) .... думают что создают мне непреодолимую шумовую помеху....Хуже всего конечно когда швыряют камни, тут в самую пору перейти на рытье скупом в надводном положении....

[Зоркий_Глаз]

Комрады вот думаю а почему вместо палок пропарофиненых не взять трубу пластиковую толстостенную, ее разогрев мона выгнуть как надо по месту да и по  весу нормальная.зачем усложнять ,?Или трудности любите?,если да,то я пошел...

Проходили мимо???
Так проходите мимо..
Далеко не уйдёте, круглое тут всё..
Вы возьмите согните приспособте и покажите палку вашу толстостенную.
В изделии а не словах..
А то тут столько долбодятлов собралося а Чапай только один...

Сообщение отредактировано Зоркий_Глаз: Feb 1 2011, 22:38

[комунист]

В меня из паневмы садили чурбаны..вот где было стремно ,а вдруг в глаз попадет..Кричал тогда я сильно,мол щас как выйду как по лицу на стучу.. ..
Кстати..я показал,как копать конусом..теперь объясняю как его изготовить..
Берем лист железа,отчерчиваем на нем круг диаметром 20-22 см..Из него нам нужна будет часть с углом примерно 200-210 град,(это значит что дольку круга 160-150гр. убираем).Затем полученный кусок круга 200-210гр.расчерчиваем и рассверливаем.Не сверлите слишком близко к кромке.а в целом можно и почастить.Когда все рассверлено и развальцовано берем молоток или киянку кладем нашу заготовку на приоткрытые тиски и начинаем ударять по средь губешек по заготовке,с каждым ударом заготовка будет сворачиваться в трубочку.Таким образом предаем ей форму конуса..в конце когда уже бить будет неудобно доводим все силушкой богатырской стягиваем проволокой края и идем к сварному.Предварительно отрезав трубку под черенок около 8 см в длину 25 мм.вн.диаметр,и отверстие под шурупчик...Привариваем сначала конус по шву.потом привариваем трубку под черенок к внутренней стороне конуса.прямо на шов.Обязательно Обработайте шов с внешней сторону от заусенцев и окалины.Вам в то место надавливать ребром ноги,можете порвать сапог если оставите срач.Подтачиваем режущую кромку конуса на наждаке с внутренней стороны.и в принципе готово.

Сообщение отредактировано комунист: Feb 2 2011, 01:32

[ioprst]

В меня из паневмы садили чурбаны..вот где было стремно ,а вдруг в глаз попадет..Кричал тогда я сильно,мол щас как выйду как по лицу на стучу..   ..
Кстати..я показал,как копать конусом..теперь объясняю как его изготовить..
Берем лист железа,отчерчиваем на нем круг диаметром 20-22 см..Из него нам нужна будет часть с углом примерно 200 град,(это значит что дольку круга 160гр. убираем).Затем полученный кусок круга 200 гр.расчерчиваем и рассверливаем.Не сверлите слишком близко к кромке.а в целом можно и почастить.Когда все рассверлено и развальцовано берем молоток или киянку кладем нашу заготовку на приоткрытые тиски и начинаем ударять по средь губешек  по заготовке,с каждым ударом заготовка будет сворачиваться в трубочку.Таким образом предаем ей форму конуса..в конце когда уже бить будет неудобно доводим все силушкой богатырской стягиваем проволокой края и идем к сварному.Предварительно отрезав трубку под черенок около 8 см в длину 25 мм.вн.диаметр,и отверстие под шурупчик...Привариваем сначала конус по шву.потом привариваем трубку под черенок к внутренней стороне конуса.прямо на шов.Обязательно Обработайте шов с внешней сторону от заусенцев и окалины.Вам в то место надавливать ребром ноги,можете порвать сапог если оставите срач.Подтачиваем режущую кромку конуса на наждаке с внутренней стороны.и в принципе готово.

Спасибо,конечно за подробности,но это уже было. Вот интересно узнать про плюсы и минусы крепления трубки под древко. Почему внутрь конуса? Только из-за того что ногой лучше нажимать или че другое?

[комунист]

Да..чтобы не мешало нажатию ногой.

[ммс]

В меня из паневмы садили чурбаны..вот где было стремно ,а вдруг в глаз попадет..Кричал тогда я сильно,мол щас как выйду как по лицу на стучу..   ..
Кстати..я показал,как копать конусом..теперь объясняю как его изготовить..
Берем лист железа,отчерчиваем на нем круг диаметром 20-22 см..Из него нам нужна будет часть с углом примерно 200 град,(это значит что дольку круга 160гр. убираем).Затем полученный кусок круга 200 гр.расчерчиваем и рассверливаем.Не сверлите слишком близко к кромке.а в целом можно и почастить.Когда все рассверлено и развальцовано берем молоток или киянку кладем нашу заготовку на приоткрытые тиски и начинаем ударять по средь губешек  по заготовке,с каждым ударом заготовка будет сворачиваться в трубочку.Таким образом предаем ей форму конуса..в конце когда уже бить будет неудобно доводим все силушкой богатырской стягиваем проволокой края и идем к сварному.Предварительно отрезав трубку под черенок около 8 см в длину 25 мм.вн.диаметр,и отверстие под шурупчик...Привариваем сначала конус по шву.потом привариваем трубку под черенок к внутренней стороне конуса.прямо на шов.Обязательно Обработайте шов с внешней сторону от заусенцев и окалины.Вам в то место надавливать ребром ноги,можете порвать сапог если оставите срач.Подтачиваем режущую кромку конуса на наждаке с внутренней стороны.и в принципе готово.

Приветствую.
Очень маленький конус получится с таким диаметром круга заготовки.

[romaxa]

под водой с аквалангом только конус,иногда совок.Сколько приходилось ямы на глубине рыть руками неопреновые перчатки умерли практически

[ioprst]

Приветствую.
Очень маленький конус получится с таким диаметром круга заготовки.

То радиус...

[комунист]

Приветствую.
Очень маленький конус получится с таким диаметром круга заготовки.

Обращаюсь за помощю к Флагману..Нужна точная цифра угла.!!На мой взляд 200 достаточно ..Можно чуть больше.205-210
Для точности вобще советую вырезать его из картона а потом переносить его на железо.

Сообщение отредактировано комунист: Feb 2 2011, 00:03

[romaxa]

Проходили мимо???
Так проходите мимо..
Далеко не уйдёте, круглое тут всё..
Вы возьмите согните приспособте и покажите  палку вашу толстостенную.
В изделии а не словах..
А то тут столько долбодятлов собралося а Чапай только один...

Зоркий,а плюсанеш если пластмассовая трубка 20кг. на прогиб выдержит?

[ioprst]

Зоркий,а плюсанеш если пластмассовая трубка 20кг. на прогиб выдержит?

Зоркий не весит 20кг....

[Зоркий_Глаз]

Я блин уже 140 вешу.. 20 туды двадцать сюды какая разница..

[Дик]

ничего не имею против конуса потому как не копал,но эта раскарячка при нажатии меня явно не устраивает,притом когда большая волна за забитый в песок скуп всегда можно придержаться,а так же встать двумя ногами чтоб быть чуть чуть выше
над изогнутой ручкой на скуп думал уже не один раз,есть в продаже толстостенные аллюминевые трубы,но нечем такой диаметр плавно изогнуть,нужен большой трубогиб(шоб красиво было),а в наличии такого инструмента пока неть

[flagman]

Миша, трубка внутри конуса не потому что ногой жать, при креплении ее внутри больше площадь соприкосновения с самим конусом, в итоге при обварке жесткость всего изделия ощутимо больше. Я б еще посоветовал сделать усовершенствование трубки от Ставра, варить внутрь не прямо обрезанную трубку, а с угловым срезом, тогда в острие не застряют как у меня мелкие монетосы. И точить изнутри ? зачем? снаружи на точиле идеально получается.

[Копец]

Обращаюсь за помощю к Флагману..Нужна точная цифра угла.!!На мой взляд 200 достаточно ..Можно чуть больше.205-210
Для точности вобще советую вырезать его из картона а потом переносить его на железо.

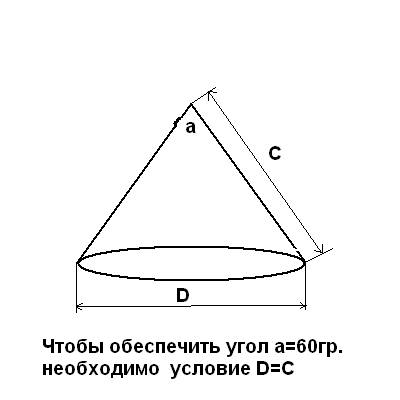

Если я правильно понял, оптимальная величина угла верщины конуса - 60 градусов.
Для такого угла, образующая конуса должна быть равна его диаметру.

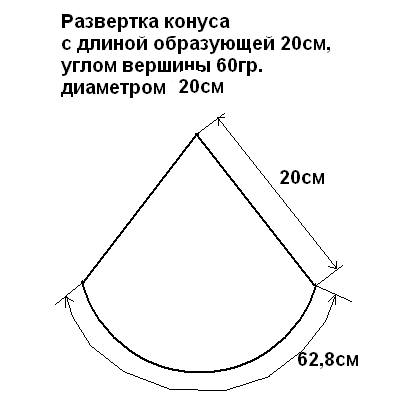

А если имеется в виду угол сектора, который нужно вырезать из круга,
то проще выдержать длину дуги сектора (откладывать по окружности с помощью гибкой линейки или портновского метра). На рисунке даны размеры без припуска на нахлест!


Сообщение отредактировано Копец: Feb 2 2011, 08:46

[stavr]

romaxa.если внутрь ПП трубы арматуру загнать то Зоркий может и не согнет....

комунист.если труба внутри то жёскость конструкции выше(флагман прав) и при этом центр тяги ближе к центру что тоже не маловажно...
добавлю по изготовлению... вообщето без пунсона с крепами в форме готового конуса сделать правильный конус очень тяжко..., мы ведь не жесть гнем ....

фоты конус-12...

Вложенные эскизы изображений

[Копец]

romaxa.если внутрь ПП трубы арматуру загнать то Зоркий может и не согнет....

комунист.если труба внутри то жёскость конструкции выше(флагман прав) и при этом центр тяги ближе к центру что тоже не маловажно...
добавлю по изготовлению... вообщето без пунсона с крепами в форме готового конуса сделать правильный конус очень тяжко..., мы ведь не жесть гнем ....

фоты конус-12...

Да, красивый образчик, сразу видно заводское изготовление.
Только вот длина трубки под черенок не маловата? Не будет выламываться под ногой?

[Зоркий_Глаз]

Да им же не копать, ё-маё, это же не лопата а скрести на себя...
Ну что тут не понятного..

[dcd]

В меня из паневмы садили чурбаны..вот где было стремно ,а вдруг в глаз попадет..Кричал тогда я сильно,мол щас как выйду как по лицу на стучу..   ..
Кстати..я показал,как копать конусом..теперь объясняю как его изготовить..
Берем лист железа,отчерчиваем на нем круг диаметром 20-22 см..Из него нам нужна будет часть с углом примерно 200-210 град,(это значит что дольку круга 160-150гр. убираем).Затем полученный кусок круга 200-210гр.расчерчиваем и рассверливаем.Не сверлите слишком близко к кромке.а в целом можно и почастить.Когда все рассверлено и развальцовано берем молоток или киянку кладем нашу заготовку на приоткрытые тиски и начинаем ударять по средь губешек  по заготовке,с каждым ударом заготовка будет сворачиваться в трубочку.Таким образом предаем ей форму конуса..в конце когда уже бить будет неудобно доводим все силушкой богатырской стягиваем проволокой края и идем к сварному.Предварительно отрезав трубку под черенок около 8 см в длину 25 мм.вн.диаметр,и отверстие под шурупчик...Привариваем сначала конус по шву.потом привариваем трубку под черенок к внутренней стороне конуса.прямо на шов.Обязательно Обработайте шов с внешней сторону от заусенцев и окалины.Вам в то место надавливать ребром ноги,можете порвать сапог если оставите срач.Подтачиваем режущую кромку конуса на наждаке с внутренней стороны.и в принципе готово.

Толщину металла,какую лучше?

[Копец]

Да им же не копать, ё-маё, это же не лопата а  скрести на себя...
Ну что тут не понятного..

Так-то оно так..ну, на всякий пожарный, на тяжелых грунтах, да если еще сверху ногой... может и шов лопнуть, в месте соединения нижнего конца трубки с воронкой. Не сразу конечно..ну да ладно, не будем гадать. Как говорили недавние классики "Лучший критерий истины - практика"

А вот срезанный наискось конец трубки - несомненно удачная конструкторская находка.
