Excalibur 2 (Меч) – Проблемы и решения

[SWW]

Большое спасибо всем откликнувшемся ( Fuma, Vladimir ЯВА).
Fuma - так в том-то все и дело, что когда резинки протекут никто сказать не может.
Ведь у каждого изделия должен быть свой срок эксплуатации...., а моему прибору уже все-таки 6 лет.
И еще прошу уважаемых экспертов подсказать:"Где на Украине можно достать резинки подходящих размеров"?
С ув.

Если прибор промываете после выходов, резинки смазываете силиконовой смазкой во время ревизий, аккуратно крутите регуляторы, то не стоит расстраиваться. Самое больное место- кабель, начинает трескаться. Все остальное работает долго

[Parus]

Причина протечки меча в данном случае продольные царапины в месте прилегания о-ринга. Откуда они взялись.....х.з.(песок наверное) Лечится вот таким образом... Важно это делать с водичкой. Скотч файн, обороты высокие. Шлифуем пока визуально не пропадут царапины. Обязательно проверять давлением , величина (1-6 атмосфер), в зависимости от глубины применения.

[Parus]

Транзюки на выходном каскаде по звуку, идентифицировал, там стоят две пары полевиков BST80 и BST120.

Сообщение отредактировано Parus: Jan 19 2017, 10:23

[santass]

Транзюки на выходном каскаде по звуку идентифицировал, там стоят две пары полевиков BST80 и BST120

прошу прощения, по звуку-это как?

[Тенор]

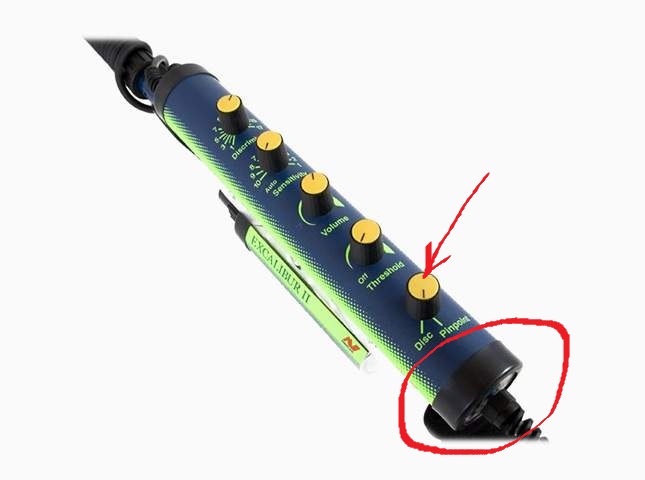

Vladimir ЯВА, Fuma подскажите пожалуйста:"Чем смазывать (на что крепить) резиновые хомутики, которые прикрывают часть заглушки и желтенькие вершки на крутилках?"

http://i.sghsysi.info/i9/d1d4f33ce768fc4df8c...alibur_2_02.jpg
Простите, не получается вставить фото, только ссылка.
С ув.

Вложенные эскизы изображений

[Fuma]

Прикрывает заглушки, чисто косметически, термоусадка. Если слетает купить новую и одеть. Желтенькие крышечки, вставляются в свои пазы. Должны держаться, намертво приклеивать их нельзя, потому что под ними гаечки.

[Тенор]

Понял. Большое спасибо!

[Parus]

Превращение меча в удобно ремонтируемый девайс. Патент Андрюхи Ахренолога.

https://youtu.be/nIfCkC0GLU4

Один из лучших мастеров по мечам на просторах бывшего союза.

[Sand]

Превращение меча в удобно ремонтируемый девайс. Патент Андрюхи Ахренолога.

https://youtu.be/nIfCkC0GLU4

Один из лучших мастеров по мечам на просторах бывшего союза.

Были мысли так делать, или на цанговых как в Эксплорере, но эти межплатные контакты и будут в дальнейшем самым узким и проблемным местом в будующем. А для ремонта та да, одно удовольствие, переподкидывать платки.

Сообщение отредактировано Sand: Feb 13 2017, 02:08

[Parus]

Были мысли так делать, или на цанговых как в Эксплорере, но эти межплатные контакты и будут в дальнейшем самым узким и проблемным местом в будующем. А для ремонта та да, одно удовольствие, переподкидывать платки.

А в чем проблема будущей эксплуатации? Девайс и ремонтировать удобно и эксплуатировать, можно конечно для надежности при сборке в корпус фиксировать платы каплей герметика, но при качественных разъемах это не к чему. Меч наверное был единственным прибором диагностика и ремонт которого упирался в сложную логистику разборки. Постановка подобных разъемов, делает этот аппарат вполне ремонтно пригодным в домашних условиях практически во всех случаях поломки, включая замену процессора, ну разве что микросхема с смос сгорит(прошивку поставить будет проблематично). Это мое мнение.

[Fuma]

Проблема с ремонтом возникает всегда, когда меч протекает. Иначе ломаться ему не с чего. Замена разъемов, это как бы фокус показать. Вот поставил разъемы( это не просто но у меня получилось), а он все равно работает. И даже прошла неделя, а он работает еще. Чтобы перекинуть платы, проверить на неисправность, нужны еще разъемы с такими же контактами. Это уже не один фокус, это уже целый цирк.

Я к тому что меч прибор интересный, но почему протекает на глубине 1 метр, когда должен быть сухим на 65 метрах. Как эти резиновые колечки, которые стоят на поршнях из плексигласа, не допускают протекания? Я понимаю, что если сделать зажимы как на других подводных приборах,
http://www.reviewdetector.ru/index.php?sho...c=139396&st=640
протекать не будет. Закрутил винты, прижал резинку, и не надо заниматься садомазохизмом с перепайкой разъемов. Конечно есть еще колечки на ручках, но там их хотя бы по 2 штуки.

Свой Ескалибур, упростил как смог. Чтобы не было проблем с разъемом с блока питания, где стоят контакты на 100 ампер.Но почему то их надо подгибать, вставлять туда резинки, при токе питания меча меньше 100 миллиампер всего! Поставил простой разъем. На наушниках длинный кабель, чтобы не мотать головой за прибором. Все складывается и откручивается. Удобно искать как по сухому, так и по мокрому..

Недавно появился Sovereign, есть на чем делать катушки, потому Ескалибур 1000, с 4 катушками, в сухопутно-водяном исполнении хочу продать.
Добавлю сухопутное фото:


Сообщение отредактировано Fuma: Feb 13 2017, 11:33

[Parus]

Ясно что все не так просто, я к тому что как официальные мастерские так и многие частные ремонтники платы считают не ремонтнопригодными из за их сложной разборки(нарушение метализации отверстий, повреждение дорожек), ,если невозможно без разборки диагностировать неисправность и заменить вышедшие из строя компоненты, платы идут на списание, замена шоколадки 350-400 долларов. Если же при первом ремонте, протечке(а она обязательно будет) вставит коннекторы, это значительно упрощает и удешевяет дальнейшую диагностику и ремонт. Но тут повторюсь, есть люди которые после года, полтора продают пользованный меч и покупают новый , есть люди которые эксплуатируют до упора потом продают сломаный за не большие деньги и покупают новый, а есть товарищи которые ремонтируют клюшку много лет и используют ее на радость душе, знаю одного комрада у которого меч более 15лет, протекал несколько раз ,ремонтировался и снова шел в бой. Вот для 3 категории копателей вставные коннекторы идеальны с точки зрения прагматики и функционала.
Fuma у вас интересное решение крепления блока под углом к локтю, с точкой развеса на запястье, такого не видел.

[Fuma]

Тут проблем нет никаких, если сам будешь вставлять коннекторы, то пожалуйста.
А если человек попросить вставить коннекторы ему в меч, непонятно зачем, просто говорит хочу, ну давай сто баксов. Это как бы по дешевке. Сам не буду и другим не советую.

По поводу крепления, сам придумал. Деталь называется - волшебный уголок.
Нигде не патентовал, можно повторять. Где то на форуме, этом или том, есть фото сборки. Но и без этого все понятно. Смысл детали в том, что практически вся штанга, для любого прибора, изготовляется быстро и легко. Трубка из дюрали в магазинах есть, уголок из дюрали 4 мм. И штанга готова. Прочная, удобная. Складывается-раскладывается, сдвигается- раздвигается. И по суху, и по воде. Желаемый наклон можно задать при изготовлении. Фото прибора Гарретт АТ ПРО и других, штанга такая же. Хотелось что- то выгнуть, набить песка в трубку, нагреть, изогнуть, но этот вариант оказался гораздо проще.....


Коробок со штангой на первом фото, это ГАРРЕТТ АТ ПРО, а возможно и АТ ГОЛД.
Два барашка отвернул, вставил другую плату(два винтика крепления), и уже другой прибор. И два барашка завернул, резинку прижал никогда не протекало, никогда не протечет. Раньше платки паял, а сейчас какой смысл, платку АТ ПРО купил, и прибор готов.

Сообщение отредактировано Fuma: Feb 13 2017, 15:03

[ЭДИ]

Подскажите, кто может посмотреть плату меча, не утопленник, просто прибор перестал работать.

[Alexroy]

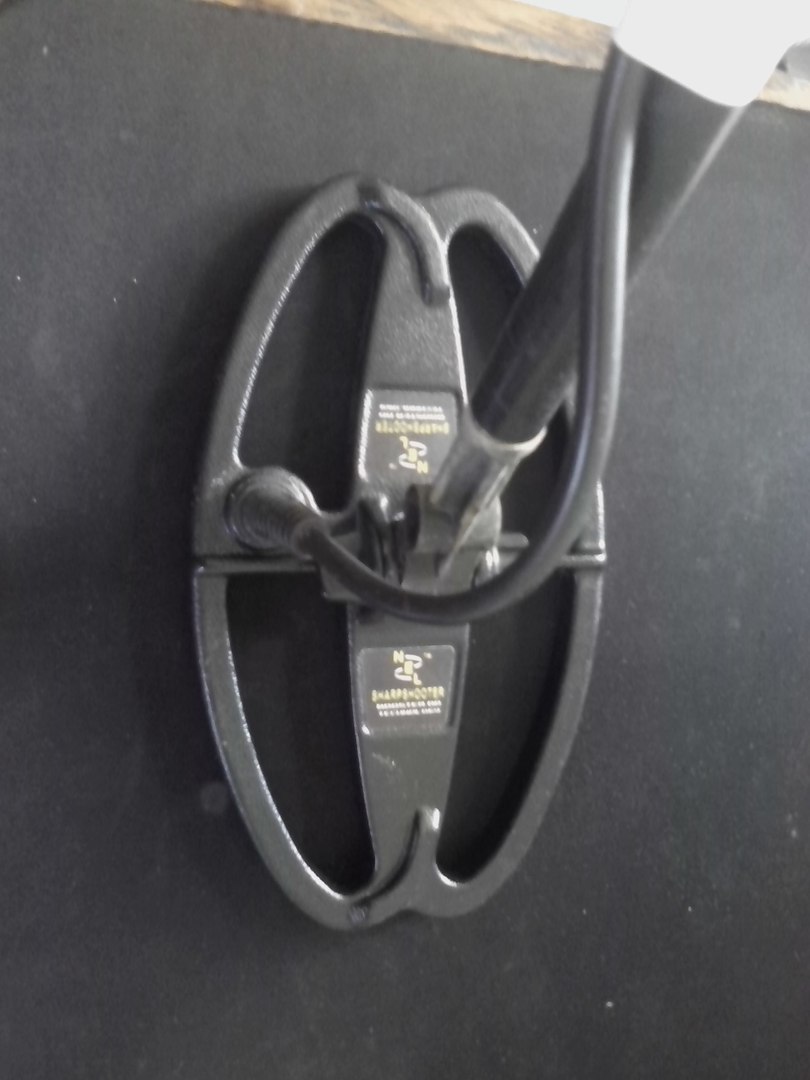

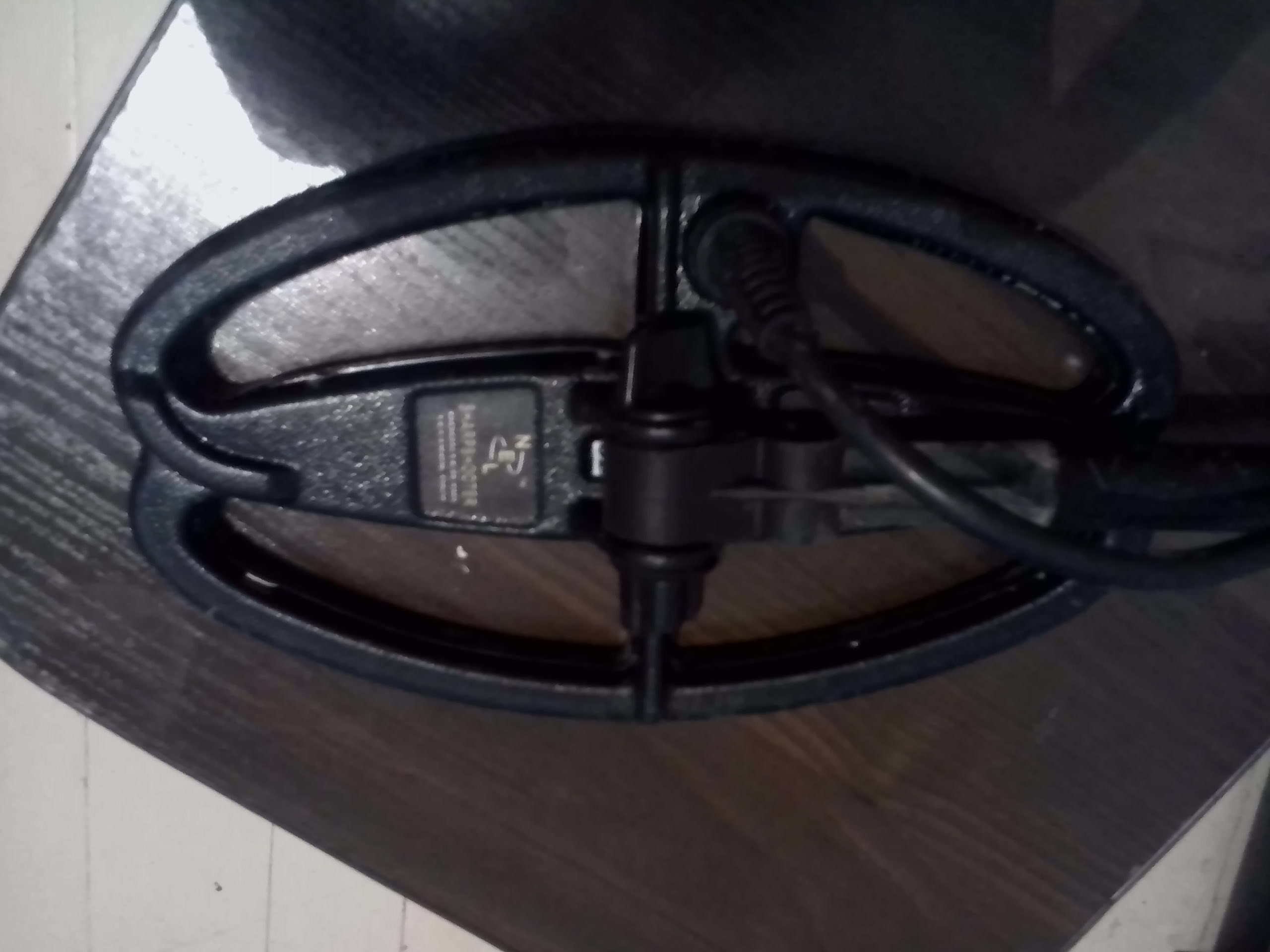

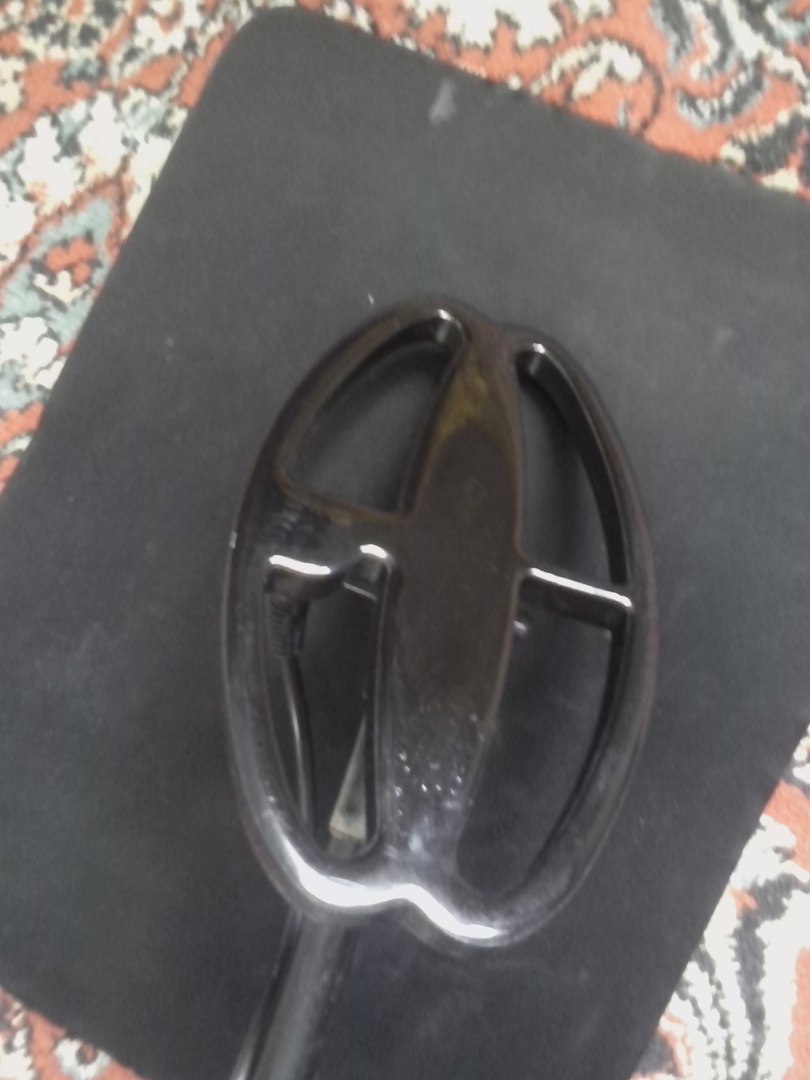

Всем Привет ,тут проблема появилась с МД Минелаб Экскалибур 2 ,вчера решил по копать и после 30 мин работы прибор выкл,скорее всего села батарея ,поставил на зарядку вчера, подзарядил его и при включении появился еле слышный писк в катушке,и прибор не включился,решил что мало зарядился ,поставил на зарядку до утра ,простоял не меньше 12 часов,сегодня включаю прибор работает ,но пропала глубина обнаружения ,то есть раньше монету 1 грн он видел её стабильно на 25 см а теперь на 6-7 см!!(( Катушка НЕЛ Шарпшутер,она новая её монтировали осенью 2016 года,ещё на гарантии,вот фото прибора и катушки ,всегда было с защитой,трещин .на ней нету и кабель в отличном сост

Сообщение отредактировано Alexroy: Mar 12 2017, 13:18

Вложенные эскизы изображений

[Parus]

Всем Привет ,тут проблема появилась с МД Минелаб Экскалибур 2 ,вчера решил по копать и после 30 мин работы прибор выкл,скорее всего села батарея ,поставил на зарядку вчера, подзарядил его и при включении появился еле слышный писк в катушке,и прибор не включился,решил что мало зарядился ,поставил на зарядку до утра ,простоял не меньше 12 часов,сегодня включаю прибор работает ,но пропала глубина обнаружения ,то есть раньше монету 1 грн он видел её стабильно на 25 см а теперь на 6-7 см!!(( Катушка НЕЛ Шарпшутер,она новая её монтировали осенью 2016 года,ещё на гарантии,вот фото прибора и катушки ,всегда было с защитой,трещин .на ней нету и кабель в отличном сост

Судя по описанию, неисправность или в катушке или в приборе. Смонтируейте старую катушку, если заработал , катушку в ремонт по гарантии. Если не заработал, то неисправен прибор, нужна диагностика и ремонт. Причин может быть много, от самопроизвольного обрыва(усталость соеденения)


и окисления контактов, до выхода из строя какого либо компонента. Тут уже сами решайте или вам удобней самому проводить диагностику и ремонт или обращатся к людям с правильно заточенными руками.

[Alexroy]

я понял спасибо,а как вообще прибор на ремонтнопригодность? бывший владелец прибора сказал что это 4-я катушка ,и именно нел шарпшутер ,все они умирали и меняли по гарантии

[Alexroy]

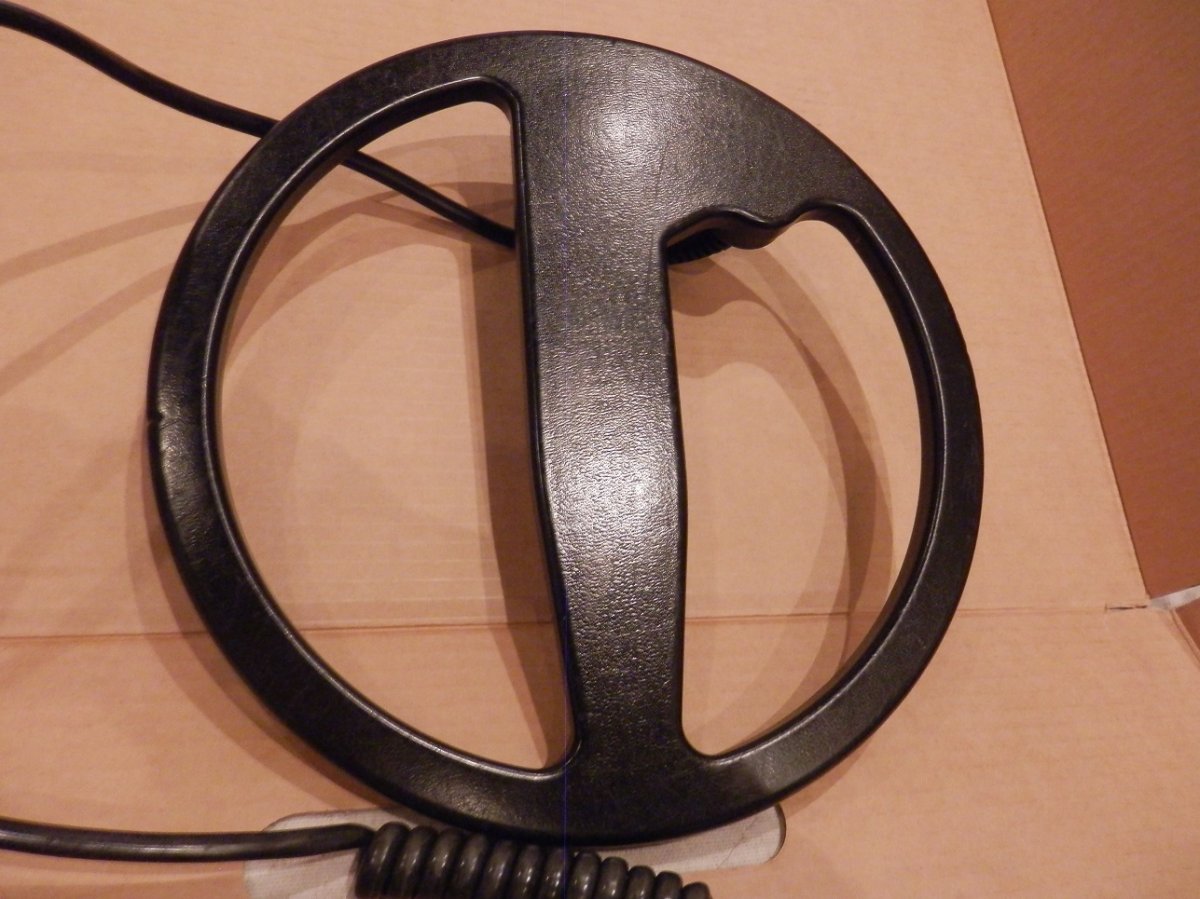

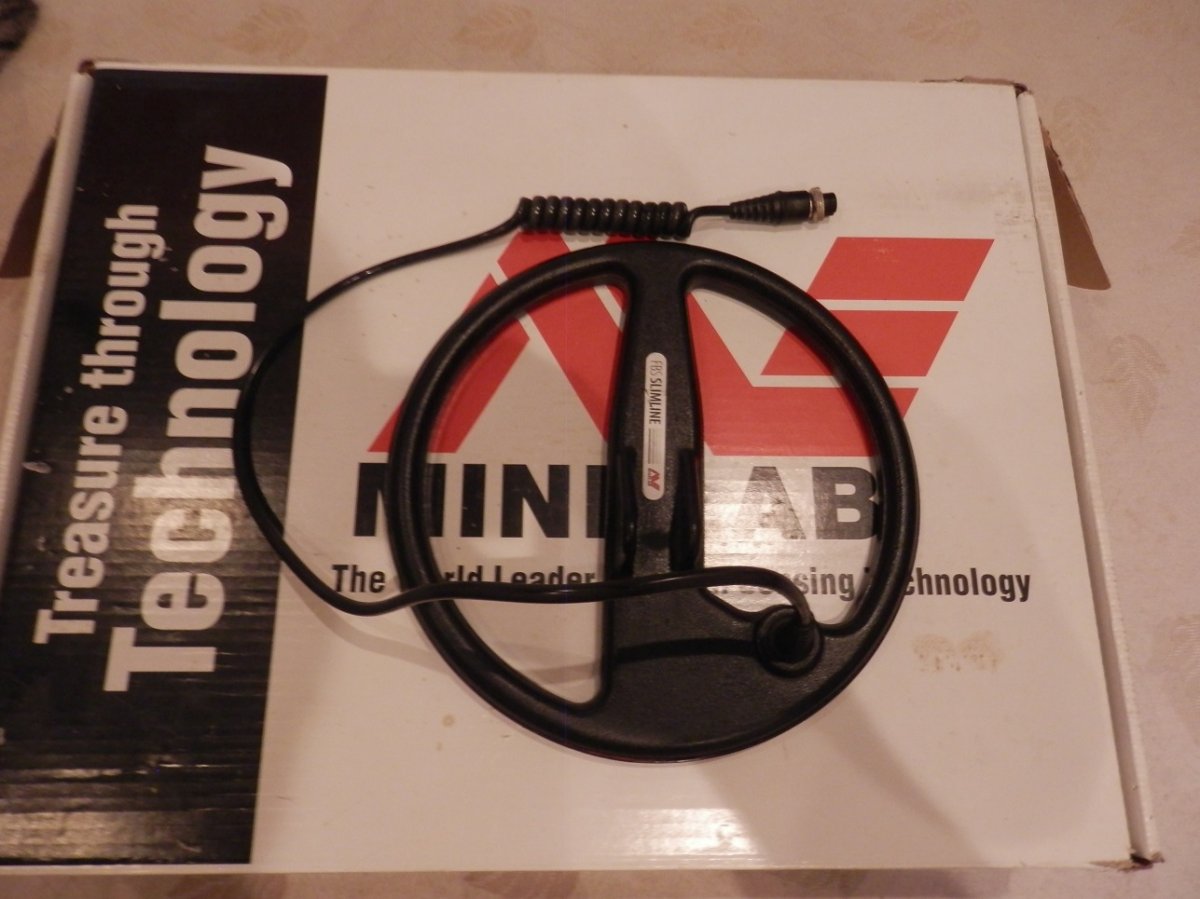

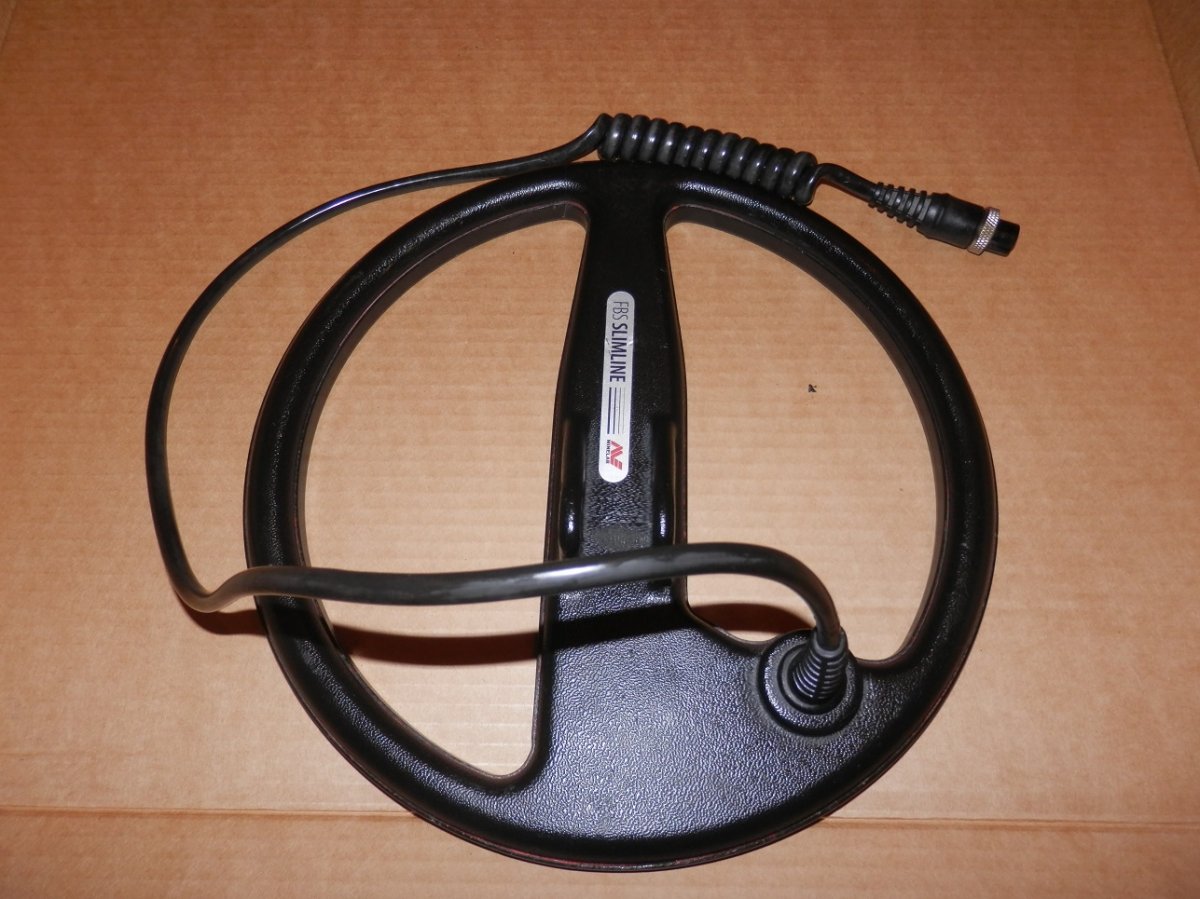

вот нашел катушку б.у минелаб эксплоер се,она подходит к мечу?

Сообщение отредактировано Alexroy: Mar 12 2017, 15:33

Вложенные эскизы изображений

[Parus]

вот нашел  катушку б.у минелаб эксплоер се,она подходит к мечу?

Нет эта катушка не подойдет, надо или от меча или от соверена.
Ремонтнопригоднось этого прибора оставляет желать лучшего, проблема это отсутствие схемы и сложнось разборки. Поэтому стоимость ремонта, как правило, начинается от 200 долларов.

[Fuma]

вот нашел  катушку б.у минелаб эксплоер се,она подходит к мечу?

На фото выше. Есть Ескалибур с 4 катушками. Могу любую приделать к Вашему мечу. Включая и штатную. Штатная после ремонта с защитой. Остальные самодельные, снизу антигравий. Так же могу посмотреть на возможность ремонта
вашу НЕЛ (суперметкий стрелок). Катушки НЕЛ, после того как они придумали делать резинку вместо гермоввода, думаю пропускают воду. Резинка кабель не обжимает, кабель болтается внутри резинки, внутри датчика, где от болтания его проводки коротят, замыкают. Думаю это ваш случай. После ремонта, все это исправлю, поставлю гермоввод, возможно другой кабель. Ну и так далее....
