Всем Привет.

Протек вчера в очередной раз один из мечей. После опреснения, проспиртовки и сушки, работать приборчик не хочет. При включении шелчек в наушники идет, но потом тишина, возбуда нет и начинает греться переменный резистор который включает дискрим (работает только как вкл/выкл). Ни у кого случайно не было такой проблемки , чтобы найти по аналогии. С ужасом думаю как я буду половинить этот бутерброд , потом тупо проверять все детали...долгий проект...электрической схемы нет, потыкался в инете , но не нашел. . Есть ли у кого нить эта секретная схема ? Спасибо.

Сообщение отредактировано Parus: Nov 17 2016, 07:04

[GRIMI]

Вставлю свой ..пятак.. в тему. Уж давно не писал но может кому пригодится .
На моем канале можно найти видео.
Minelab Excalibur & 4.5 Ah battery (аккумулятор 4.5 Ач ) ч. № 1
https://www.youtube.com/watch?v=DCiKyGJ4obk
Minelab Excalibur & 4.5 Ah battery (аккумулятор 4.5 Ач ) ч. № 2
https://www.youtube.com/watch?v=8tn2NkCBNGI
================================
Катушка ! НЕЛ
Minelab Excalibur 2 & Nel Snake coils
https://www.youtube.com/watch?v=Vez6NVtnmvA
================================
Наушники !
Minelab Excalibur 2 & Peltor
https://www.youtube.com/watch?v=pRPqZ6ate8k
================================
Можно подписаться. Если есть вопросы можно написать в тему или на канале в видео.

[SWW]

Привет всем! Помогайте знающие!
Прибор при включении начинает работать и тут же замолкает.
То есть, при включении раздается щелчок- неровное гудение треша - треш пропадает, прибор не реагирует. Может было у кого такое?

[DIM]

Насколько я знаю,схемы целиком в инете нет...

[seskar]

Привет всем! Помогайте знающие!
Прибор при включении начинает работать и тут же замолкает.
То есть, при включении раздается щелчок- неровное гудение треша - треш пропадает, прибор не реагирует. Может было у кого такое?

Тут на форуме вроде как единственный мастер, который разбирается в схемотехнике меча, и их чинит
http://www.reviewdetector.ru/index.php?showuser=2343099

[Sand]

Тут на форуме вроде как единственный мастер, который разбирается в схемотехнике меча, и их чинит
http://www.reviewdetector.ru/index.php?showuser=2343099

А есть отзывы от людей по Excalibur, которые он починил ?

http://www.reviewdetector.ru/index.php?showtopic=1281506&hl=
Как закончилось эта история, а то там пошло всё на запчасти вроде,
с вердиктом хозяина прибора "сгорел Процессор"
http://www.reviewdetector.ru/index.php?showtopic=1358916&hl=

С Ув.

Сообщение отредактировано Sand: Nov 20 2016, 04:05

[SWW]

Привет всем! Помогайте знающие!
Прибор при включении начинает работать и тут же замолкает.
То есть, при включении раздается щелчок- неровное гудение треша - треш пропадает, прибор не реагирует. Может было у кого такое?

Отвечу сам! Заметил микротрещины на кабеле катушки, заменил катушку на новую от Соверена и прибор заработал как надо. Кабель старой катушки под резиновой оболочкой имел кристаллы соли. Значит вода может попасть в блок через резиновую оболочку. Следите за кабелем катушки! Всем спасибо за помощь!

Сообщение отредактировано SWW: Dec 10 2016, 10:31

[ginzzu]

через резиновую изоляцию вода в блок не попадет-если в заглушки все правильно залито эпоксидкой!

[Fuma]

Вода идет по кабелю. Через трещины оболочки кабеля, проникает внутрь кабеля и
попадает в блок.

[SWW]

Вода идет по кабелю. Через трещины оболочки кабеля, проникает внутрь кабеля и
попадает в блок.

Согласен, и никакая эпоксидка не спасет, потому, что вода идет внутри, в том числе пройдет и по самим жилам.
Нужно следить за кабелем и постараться блокировать микротрещины сразу же после обнаружения

Сообщение отредактировано SWW: Dec 11 2016, 08:43

[Fuma]

Вода может идти как и между проводами внутри оболочки, так и по медным проводкам внутри самого провода. Оригинальный кабель, что касается меди,
очень хорош. Жилы прочные, их много, не менее 50, и они не рвутся, не ломаются. Сколько не вскрывал кабели на Ескалибур, порванных медных проводков не было. Причина выхода из строя кабеля, лопается оболочка внешняя, и внутренних проводков. Через трещины вода может идти как в датчик, так и в блок. Проводки от воды окисляются, между ними появляется лишняя проводимость.

Сообщение отредактировано Fuma: Dec 11 2016, 13:17

[Parus]

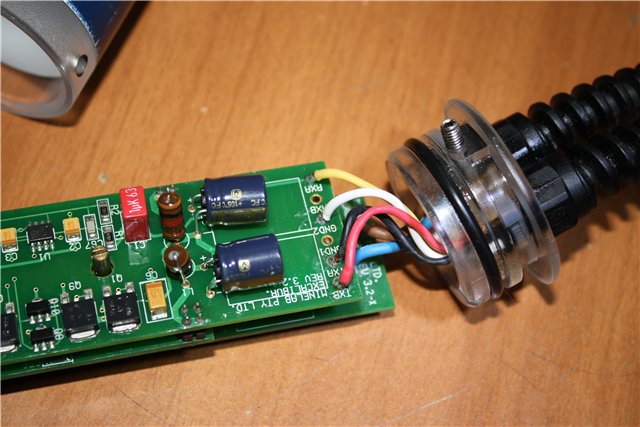

Дошли ручки до меча, нижнию платку отпаял, есть ньюансы, но принципе все залечится. Транзисторы выходного каскада на звук, там где греется, две пары, не могу найти наименование по маркировке.




Кто подскажет? То что мне подсказали это мосфеты BSS87 и BSS192, но в даташите у них такой маркировки как на моих нет. Интересует пороговое напряжение, мультиметром, в режиме проверки диода они не открываются, в остальном нормальные.

[Тенор]

Здравствуйте! Вот я разобрал свой меч для замены резиночек и столкнулся с некоторыми вопросами:
1. Нужно ли менять резинки на боковых "заглушках" ( никаких трещин не обнаружено, хотя прибору уже 6 лет)?
2. Нужно ли менять 2 маленькие резиночки на крутилках, если трещин нет?
3. Каким силиконом нужно смазывать резинки (название)?
Прошу знающих людей не пройти мимо и помочь нуждающемуся.
С ув. ко всем.

[Fuma]

Если резинки выполняют свои функции, не пропускают воду, менять их не нужно.
Силиконовая смазка подойдет любая, даже в виде спрея.

[Vladimir ЯВА]

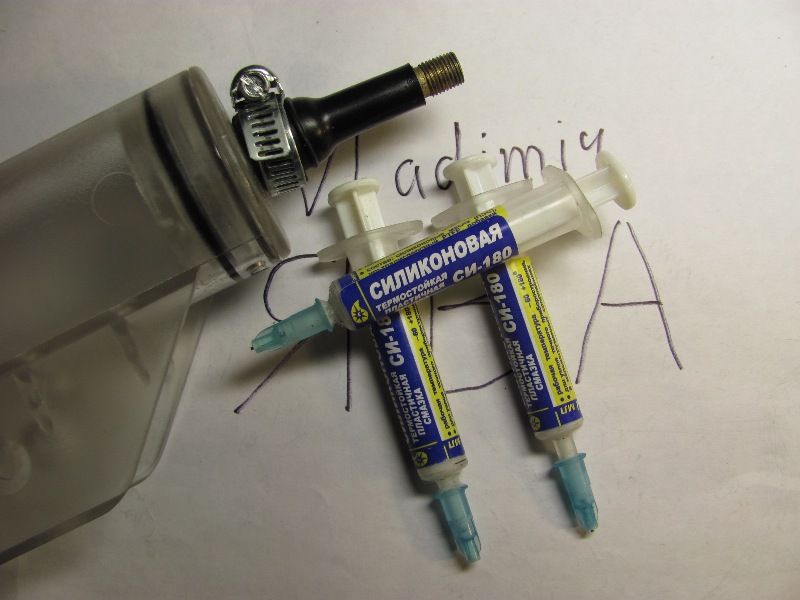

Доброго всем дня! Все протечки на мечах проверяю ТАКОЙ(фото) не хитрой приблудой . Отпаиваем провода катушки-питания от начинки и по отдельности без начинки проверяем КАЖДУЮ заглушку с проводами НА ПРОТЕЧКУ. Насос обычный велосипедный ,качать БЕЗ ФАНАТИЗМА , корпус с проводами в тазике с водой , вообщем принцип "проверки дырявой камеры " , сразу видно по пузырькам воздуха где подсасывает воду . Из многолетнего опыта : в основном сосёт по проводам между жил из-за трещин внешней изоляции около заглушек (под гермовводами ) иногда чуть дальше гермовводов (пр.10-15см).
Что делать? - самый простой и быстрый способ : обмазать водостойким резиновым клеем "марафон" и обмотать одним слоем изоленты .
Крайне редко попадались случаи :подсос из под ручек .И очень часто : ТРЕЩИНЫ в самих ЗАГЛУШКАХ - не вворачивайте стопорные винты ДО УПОРА , сравнялся с поверхностью - СТОП , дальше НЕ ЗАВОРАЧИВАТЬ!!!
Заглушку для "соска" применил готовую фирменную . Что посоветовать ? Подобрать что-то подходящее стороннее , либо точить по заводским размерам .
Силиконовая смазка на радиорынках(фото) ,слегка густая (пр. как сперма ) - резину не разъедает - проверено.
ЗЫ. Про резиновые кольца (большие): практически никогда менять не приходилось , если при осмотре трещин нет - прослужат "сто" лет .Один-два раза сменил "наружнее колечко под ручкой "вкл-треш" -оно более остальных изнашивается и обратить внимание что бы их не выдавливало наружу - корпус цанги ручки должен удерживать .

Сообщение отредактировано Vladimir ЯВА: Jan 13 2017, 10:27

Вложенные эскизы изображений

[ginzzu]

добрый вечер! не подскажите на форуме заглушки никто неточит или где купить фирменную? нужна нижняя

[Тенор]

Большое спасибо всем откликнувшемся ( Fuma, Vladimir ЯВА).
Fuma - так в том-то все и дело, что когда резинки протекут никто сказать не может.
Ведь у каждого изделия должен быть свой срок эксплуатации...., а моему прибору уже все-таки 6 лет.
И еще прошу уважаемых экспертов подсказать:"Где на Украине можно достать резинки подходящих размеров"?
С ув.

[Fuma]

Я исхожу из того, что резинка резинки рознь. К более понятным примерам: было время, возможно оно еще совсем не прошло. Когда идешь на авторынок покупаешь
сайлентблок, чтобы заменить старый, на котором проехал 200000км. и 10лет по ухабам. Меняешь его, думаешь ну еще на 100000 км. хватит. Подвеска застучала через неделю. Ищешь куда выбросил старый, чтобы поставить назад.
Греется-трескается, растягивается -не стягивается. Нет бульбышек, менять я бы не стал.
