Excalibur 2 (Меч) – Проблемы и решения

[DIM]

У фена насадочки в комплекте есть,чтобы греть только нужное место,но если бока пошли,то нах.. Высверливай.Тяжело аборт по телефону делать.

[^tranzit^]

Я сразу насадочку купил, но не получилось... Буду искать инфу о подсоеденнении. Спасибо всем, кто мне помогает!

[Дик]

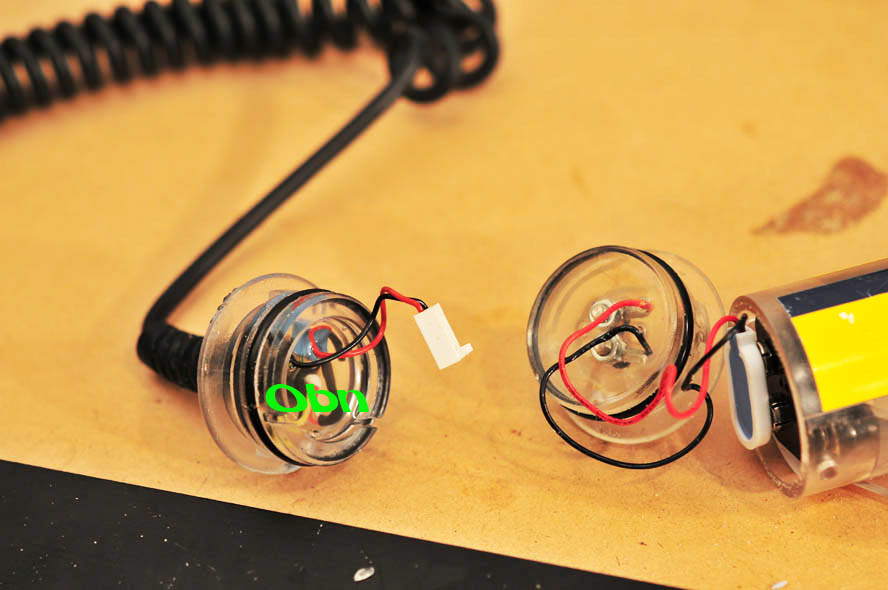

ставь на прибор мамку от батарейки(подключение проводов по цвету),а на отрезаные уже наушники папку от зарядного устройства от той же батареи,вот тебе и сьемные наушники,терять то тебе уже нечего,все что мог уже и так испортил(насоветовали),а когда родные уши крякнут(может и не крякнут ваще) подыщишь что то по интереснее,только когда папку будешь собирать убедись что там колечко резиновое стоит на проводе под затяжной гайкой,и желательно все промазать селиконом(смазкой)
забыл сказать на мамке нужно пропил делать как на родной пробке,для этого нужно сначала четко намаркировать(!) а потом связать изолентой два или три ножовочных полотна(с мелким зубом) так чтоб толщина полотен соответствовала ширине паза на родной пробке,и сделать нужный пропил за один раз четко горизонтально,чтоб не нарушить паз где садится большое уплотнительное кольцо.
на все это у меня ушло десять минут при том что минут пять я трусился от страха чтоб сделать правельный пропил и чтоб не испортить единственную мамку(от батареи) не забудь еще и про правило очередности подключения и полярности проводов на ушах(путем тыка)

Вложенные эскизы изображений

[oceanhunter]

Во блин, не понятно зачем ты феном жёг.. короче никого не слушай,, слушай только oceanhunterа!
Если ещё там, что-то осталось..
сделай как я говорил. Просверли отверстие с внутренней стороны, выкинь все те внутренности (там стоит low tone frequency volume транзисторИК он уменьшает громкость низкого тона..) они тебе не нужны, отрежь провод рядом с коннекторами и тот который испортился.
Потом "оголи" основной и запаяй с теми которые рядом с коннекторам.. Этот процесс уже делался десятки раз..

[^tranzit^]

После не большого перекура нужно продолжать ремонт, есть 2 варианта, либо напрямую подсоеденить и залить эпоксидкой(но всё же хотелось соеденить с кондёром,резюком, но не могу найти схему, кто вспомнит где была такая, сообщите мне пожалуйста) и вариант предложенный Дик, который мне нравиться, но не мнонго затратный.

[Дик]

После не большого перекура нужно продолжать ремонт, есть 2 варианта, либо напрямую подсоеденить и залить эпоксидкой(но всё же хотелось соеденить с кондёром,резюком, но не могу найти схему, кто вспомнит где была такая, сообщите мне пожалуйста) и вариант предложенный Дик, который мне нравиться, но не мнонго затратный.

ну тут уж как посмотреть,если высверливать пробку а потом заливать провод эпокситкой,нет гарантии что зальется как нужно,на глаз может быть и не заметно,а лишняя дырка в подводном приборе-сам понимаешь
Вариант с пробкой от батареи хоть и более дорогой,но зато более надежный в плане герметизации прибора

[Balamyt]

У меня переломался провод возле наушника, наушник разобрал вычестил от силикона отрезал до обравы в поял но звука нет. Может кто подскажет красный провод через через конденсатор к наушнику должен прозваниватся или как? А то мне утверждают что нет.

[fazer]

Наушник не будет работать через конденсатор .

[Т@А]

писал свою прблему только в другой теме никто не ответил .мой экскалибур в соленой воде балаболит как балалайка без умолку .на берегу по песку нормально .а в пресной работает прекрасно . как я его не пробовал отстроить все равно боится соленой воды я и защиту снимал думал мож че попало может они все такие .когда то ходил по морю с соверенгом (с чего и зделали экскалибур) так тот был намного лучше

[^tranzit^]

ну тут уж как посмотреть,если высверливать пробку а потом заливать провод эпокситкой,нет гарантии что зальется как нужно,на глаз может быть и не заметно,а лишняя дырка в подводном приборе-сам понимаешь
Вариант с пробкой от батареи хоть и более дорогой,но зато более надежный в плане герметизации прибора

Да, согласен наверное буду идти всё таки этим путём.

[Balamyt]

Есть выражение:
Пришла беда отворяй ворота! Вот и у меня, только разобрался с ушами в мече! Так нет прилетело с низу! Переломался провод возле катушки, прибор гудит и отказывается на что либо реагировать!
Вот теперь думаю реально ли реанимировать кабель в катушку?

Сообщение отредактировано Balamyt: Aug 27 2011, 07:08

[fazer]

Есть выражение:
Пришла беда отворяй ворота! Вот и у меня, только разобрался с ушами в мече! Так нет прилетело с низу! Переломался провод возле катушки, прибор гудит и отказывается на что либо реагировать!
Вот теперь думаю реально ли реанимировать кабель в катушку?

Делал ремонт FBS 10"5
Да реально.нужно терпение и желание и инструмент .Если долго использовали Мечь, кабель Лучше Весь поставить новый. если будете ремонтировать,сделайте фото кабеля в разрезе .
Вот так

[Дик]

Делал ремонт  FBS 10"5
Да реально.нужно терпение и желание и инструмент .Если долго использовали Мечь, кабель Лучше  Весь поставить новый. если будете ремонтировать,сделайте фото кабеля в разрезе .
Вот так

какой там разрез,у меча на катухе четыре отдельно стоящих провода

[fazer]

какой там разрез,у меча на катухе четыре отдельно стоящих провода

Провода не экранированы,просто 4 отдельных провода и сверху хлорвиниловое покрытие ?

[Дик]

Провода не экранированы,просто 4 отдельных провода и сверху хлорвиниловое покрытие ?

у родной катухи да,а уже у Sun ray(8 и 12 инчей) на тот же меч идут два в обычной оплетке а два типа экрана(голые)


Сообщение отредактировано Дик: Aug 27 2011, 20:52

[oceanhunter]

После не большого перекура нужно продолжать ремонт, есть 2 варианта, либо напрямую подсоеденить и залить эпоксидкой(но всё же хотелось соеденить с кондёром,резюком, но не могу найти схему, кто вспомнит где была такая, сообщите мне пожалуйста) и вариант предложенный Дик, который мне нравиться, но не мнонго затратный.

А какие проблемы? Сначала соедини на прямую и послушай, ну а если не понравится то раскошелишься на батарею $50! Делов то?
Вариант Дика не плохой но надо вытачивать отверстия и тратиться на "ракушку". Только я не понял почему он более "надежный" в плане герметизации (вопрос к Дику)?

[Дик]

А какие проблемы? Сначала соедини на прямую и послушай, ну а если не понравится то раскошелишься на батарею $50! Делов то?
Вариант Дика не плохой но надо вытачивать отверстия и тратиться на  "ракушку". Только я не понял почему он более "надежный" в плане герметизации (вопрос к Дику)?

Потому что когда случится такая фигня как на фото,то через просверленую тобой дырку,по проводам вода постепенно попадет прямо в блок ,а может и не попадет,но если есть желающие то могут проверить

[oceanhunter]

Потому что когда случится такая фигня как на фото,то через просверленую тобой дырку,по проводам вода постепенно попадет прямо в блок ,а может и не попадет,но если есть желающие то могут проверить

Если сделать тяп-ляп то так оно и будет.

[Дик]

Если сделать тяп-ляп то так оно и будет.

будет тяп или ляп,я не знаю,но знаю только что эпокситка ляжет сверху основной изоляции провода,а если эта изоляция потрескает что не редко у мечей,то воде ничего не помешает постепенно протечь изнутри основной изоляции,а там как не старайся,эпоксидкой не зальешь
Это все конечно предположения,а как оно будет на самом деле лучше не знать,и просто перестраховаться

[Т@А]

решил

Сообщение отредактировано Т@А: Jan 11 2012, 19:04
