Не включается Ace 250, ремонт Garret Ace 250

[Linemoon]

Коллеги, добрый день.

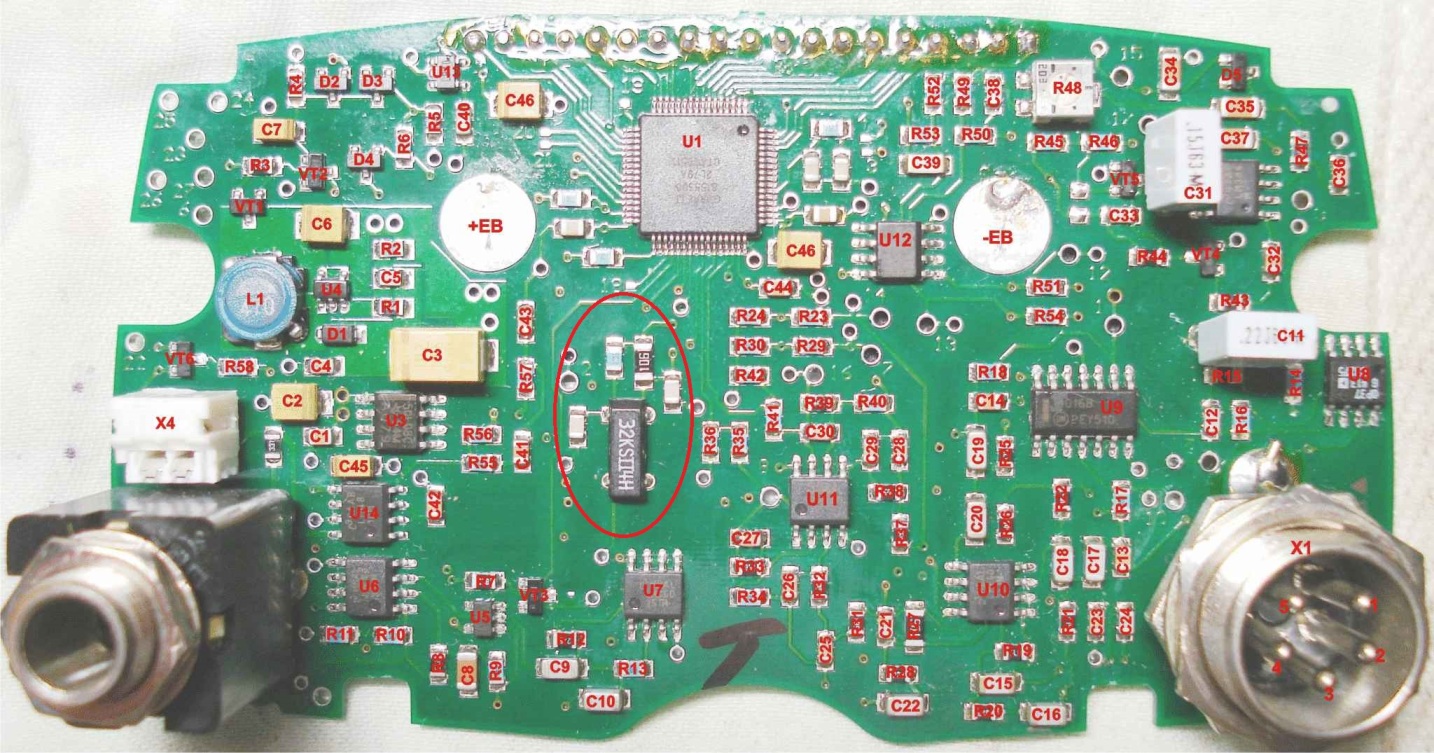

Перестала включаться Ася, опытным путем определили что умерли 2 резистора в рай-не питания проца (на рисунке выделено красным овалом)
Подскажите кто нить номиналы резисторов, на старых не видно не фига!

Заранее спасибо!

Вложенные эскизы изображений

[WaS]

в обозначенном овалом месте 5 элементов - отметьте что именно Вы промеряли и определили как неисправные

[Linemoon]

Плата которую доламываем чуть отличается от указанной картинки, в общем с резисторами разобрались.
Если вкратце то - при нажатии кнопки включения ничего не происходит, НО - если прикоснуться, хотя бы кончиком щупа к любому контакту одного из 2х сопротивлений (выделены на старой картинке) детектор включается.
Убираем щуп - все уходит в кривость......
Где то еще номиналы убежали, а где?......
Есть у кого нить принципиальная схема этого места?

[WaS]

Плата которую доламываем чуть отличается от указанной картинки, в общем с резисторами разобрались.
Если вкратце то - при нажатии кнопки включения ничего не происходит, НО - если прикоснуться, хотя бы кончиком щупа к любому контакту одного из 2х сопротивлений (выделены на старой картинке) детектор включается.
Убираем щуп - все уходит в кривость......
Где то еще номиналы убежали, а где?......
Есть у кого нить принципиальная схема этого места?

..если доламываете - зачем вам советы?

хотите помощи - потрудитесь рассказать о причине поломки, как сейчас плата себя ведёт, что уже сделано...

а номиналы smd-элементов как правило в допуске - исключения в случае коррозии, механического или электрического повреждения

[Linemoon]

..если доламываете - зачем вам советы?

хотите помощи - потрудитесь рассказать о причине поломки, как сейчас плата себя ведёт, что уже сделано...
а номиналы smd-элементов как правило в допуске - исключения в случае коррозии, механического или электрического повреждения

Причина поломки - не установлена, перестал включатся после выходных

Как сейчас себя ведет плата - при нажатии кнопки включения ничего не происходит, НО - если прикоснуться, хотя бы кончиком щупа к любому контакту одного из 2х сопротивлений (выделены на старой картинке) детектор включается.

что уже сделано - перепаяно 2 сопротивления (не звонились совсем)

[WaS]

Причина поломки - не установлена, перестал включатся после выходных

Как сейчас себя ведет плата - при нажатии кнопки включения ничего не происходит, НО - если прикоснуться, хотя бы кончиком щупа к любому контакту одного из 2х сопротивлений (выделены на старой картинке) детектор включается.

что уже сделано - перепаяно 2 сопротивления (не звонились совсем)

какие именно?
на что заменили, если не могли определиться с номиналами?

Сообщение отредактировано WaS: May 6 2016, 16:55

[Linemoon]

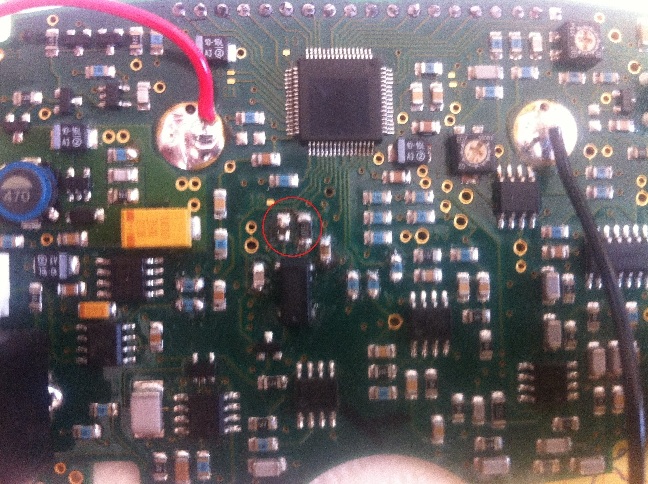

Выделены на фото

на что заменили, если не могли определиться с номиналами?
разглядели с трудом:
10 Ком и 1 Мом

Сообщение отредактировано Linemoon: May 6 2016, 17:03

Вложенные эскизы изображений

[WaS]

разглядели с трудом:
10 Ком и 1 Мом

даже по фото видно что один из резисторов был на 10 Мом
какая маркировка была на втором резисторе?

вторичные напряжения питания промерили?
полевики на включение живы?

[Linemoon]

Левый 1004
Правый 105

Полевики живы, питание идет

[WaS]

если слева 1004 - это 1МОм
справа я вижу 106 - это 10МОм

полевики как проверили?
какие напряжения питания?

в общем изучайте схему(её часть) - http://www.reviewdetector.ru/index.php?sho...ndpost&p=156235

[Linemoon]

в общем изучайте схему(её часть) - http://www.reviewdetector.ru/index.php?sho...ndpost&p=156235

Эта схема уже есть - спасибо.
Возвращаемся к вопросу: Есть у кого нить принципиальная схема этого места(на 1м рисунке выделено красным)?

[WaS]

зачем нужна эта часть схемы? - даже по фото видно что делитель из резисторов стоит для стабильной раскачки/запуска кварца


ещё раз - как проверили полевики на включение? ..подменой?

Сообщение отредактировано WaS: May 6 2016, 18:05

[Linemoon]

зачем нужна эта часть схемы? - даже по фото видно что делитель из резисторов стоит для стабильной раскачки/запуска кварца

Спасибо за схему(похоже что содрана из учебника по запуску кварца), но с такими интервалами пришлось работать подбором.
Генератор запустился при дополнительной напайке поверх одного из родных конденсаторов - конденсатора номиналом 680пФ
Так же добавили конденсатор 15 пФ на ноги кварца со стороны полевого транзистора, что дало более быстрый запуск схемы.
В завершение все залили термоклеем.

ещё раз - как проверили полевики на включение?  ..подменой?

Все уже работает, спасибо

Сообщение отредактировано Linemoon: May 11 2016, 17:46

[WaS]

Спасибо за схему(похоже что содрана из учебника по запуску кварца)...

Пожалуйста.
Да, схема из учебного пособия и не содрана, а приведена как пример, наиболее близкий к данному случаю(на мой взгляд) - не вижу ничего зазорного в обращении к "букварям"

..рад что ремонт с положительным результатом

[Linemoon]

Пожалуйста.
Да, схема из учебного пособия и не содрана, а приведена как пример, наиболее близкий к данному случаю(на мой взгляд) - не вижу ничего зазорного в обращении к "букварям"

..рад что ремонт с положительным результатом

Проблема в том что такая схема никому не нужна была.........нужна была - именно принципиальная схема данного места с указанными корректными номиналами.
Неужели вы думаете что кто-то занялся бы таким ремонтом не имея базовых знаний в радиотехнике?

[WaS]

Проблема в том что такая схема никому не нужна была.........

вам не нужна - ну кому то может и пригодится ..кто не так хорошо подготовлен

....
Неужели вы думаете что кто-то занялся бы таким ремонтом не имея базовых знаний в радиотехнике?

Да, уверен - и примеров много

вы просили номиналы резисторов, по маркировке я подсказал
промерить конденсаторы не сложно ..или посмотреть в даташите на на кварц

[Linemoon]

вам не нужна - ну кому то может и пригодится  ..кто не так хорошо подготовлен
Да, уверен - и примеров много

Что сказать - маньяки.....=)

вы просили номиналы резисторов, по маркировке я подсказал
промерить конденсаторы не сложно  ..или посмотреть в даташите на на кварц

Я ж без претензий пишу..... по поводу маркировки резисторов (в итоге оставили 105 и 1002)- по первости не могли рассмотреть номинал на 1 из резисторов, да и калькуляторы на сайтах кривые.....
Подскажите как промерить мертвый (потерявший емкость) SMD конденсатор?=)

[WaS]

Что сказать - маньяки.....=)
Я ж без претензий пишу..... по поводу маркировки резисторов (в итоге оставили 105 и 1002)- по первости не могли рассмотреть номинал на 1 из резисторов, да и калькуляторы на сайтах кривые.....
Подскажите как промерить мертвый (потерявший емкость) SMD конденсатор?=)

резисторы всё же должны быть б0льшего сопротивления - правый на 10 МОм, левый на 1 МОм(вы вроде рассмотрели маркировку 1004)

конденсаторы на кварцах обычно с малой ёмкостью - 10-30пФ ..они неубиваемые, скорее сам кварц слетит

в вашем случае скорее имел место непропай или трещина в резисторе


Сообщение отредактировано WaS: May 12 2016, 12:05

[Linemoon]

резисторы всё же должны быть б0льшего сопротивления - правый на 10 МОм, левый на 1 МОм(вы вроде рассмотрели маркировку 1004)

конденсаторы на кварцах обычно с малой ёмкостью - 10-30пФ  ..я не встречал таких умерших смд-конденсаторов, скорее сам кварц слетит

По правому резистору вопросов не было, так как стоял 105 так и новый 105 поставили.
Вот по левому мучались подбором, сначала поставили 1004, но аппарат вообще перестал на что либо реагировать (с 1003 та же история), после установки 1002 - стал включаться при пассивном контакте чем либо до контактов резисторов - конденсаторов.
Полезли в конденсаторы и методом подбора, начиная с 15пФ добились оптимальной работы

[WaS]

почему резистор 105(1МОм) ? - четко видно же что 106(10МОм)
