Пинпоинтер своими руками, Собирал кто-то?

[psk]

Всем здравствуйте.
Прошу прощения давно не заходил в эту ветку.
Приборы все еще делаю. Делаю с середины осени до конца весны обычно. Потом "отпуск", на сезон.
Правда теперь уже в производстве модернизированные "Малыши" (спасибо разработчику, не бросает проект).
Модель - "МалышFM2 v.2 (p)".

Из обновленного:
1. Скорость включения - мгновенная.
2. Повышенная стабильность работы прибора (основной упор делался именно на это).
3. Полностью переписано программное обеспечение.
4. Индикатор разряда батареи исчез и его функции стал выполнять сам контроллер (при старте контроллер измеряет напряжение батарейки, и если оно ниже 5,5в, то быстрым миганием светодиодов и звуковым сигналом контроллер сообщает о необходимости заменить батарею металлоискателя на новую).
5. После большого количества опытов, модернизировал экранировку и форму катушки, для сведения к минимуму влияния минерализированных грунтов и электромагнитных помех (удалось не идеально, но уже лучше).
6. Частотный диапазон для катушек расширен до 15-25 кГц.
7. Для отличия МалышFM2 v.2 от предыдущих версий (помимо отсутсвия светодиода индикатора разряда батареи), световой сигнал черных металлов заменен с оранжевого на красный.

P.S. Для связи со мной, как обычно, личка.

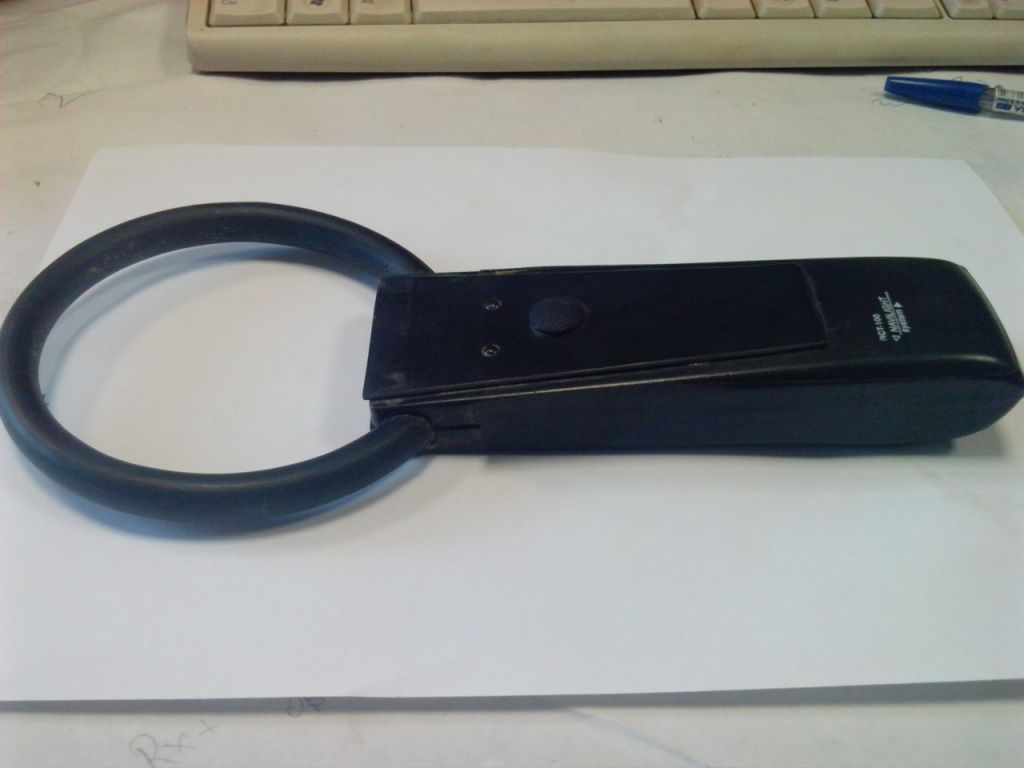

А можно подробнее про катушку? Лежит где второй Малыш с катушкой-кольцо диаметром см.8. Не очень удобно. У Вас по-компактнее.

[Gurigur]

А можно подробнее про катушку? Лежит где второй  Малыш с катушкой-кольцо диаметром см.8. Не очень удобно. У Вас по-компактнее.

Можно конечно. Катушка выполнена на, упрощенно сказать, прямоугольном каркасе. Упакована в корпус прибора, экранирована (необычно) и залита эпоксидной смолой.
Собственно особых хитростей нет.

Вот кстати совсем новая партия моих "Малышей".



Цена уже правда 2100 р. за штуку. К сожалению, вынужден поднять из-за увеличившихся цен на комплектующие.

[psk]

Можно конечно. Катушка выполнена на, упрощенно сказать, прямоугольном каркасе. Упакована в корпус прибора, экранирована (необычно) и залита эпоксидной смолой.

Понятно. Я думал может на феррите изготовлена. Вроде некоторые делают.

[Gurigur]

Понятно. Я думал может на феррите изготовлена. Вроде некоторые делают.

На феррите не выйдет стабильной адекватной работы. Физические особенности.

[пахансевер]

Пинпоинтер должен быть заводским как и металлоискатель.

[Лесничек]

Сварганил себе пинпоинтер Гном м+ Отличный аппарат! Построен на микроконтроллере. Тоже боялся их как огня. Спаял за 15 минут программатор Громова (несколько диодов и несколько резисторов) и теперь 3 минуты и МК прошит. Чуйка может легко настраиваться на 6-7 см на 5коп СССР. Но для стабильной работы 5 см, чего вполне достаточно. В этой версии прошивки можно выставить мах. чувствительность подстроичником на плате, а с помощью кнопки "сброс" программно занизить чуйку (до следующего включения) В целом прибором доволен, вот ссылка на видео его работы https://youtu.be/clTiV4erztA

[Partizan udm]

Сварганил себе пинпоинтер Гном м+ Отличный аппарат! Построен на микроконтроллере. Тоже боялся их как огня. Спаял за 15 минут программатор Громова (несколько диодов и несколько резисторов) и теперь 3 минуты и МК прошит. Чуйка может легко настраиваться на 6-7 см на 5коп СССР. Но для стабильной работы 5 см, чего вполне достаточно. В этой версии прошивки можно выставить мах. чувствительность подстроичником на плате, а с помощью кнопки "сброс" программно занизить чуйку (до следующего включения) В целом прибором доволен, вот ссылка на видео его работы https://youtu.be/clTiV4erztA

И где взять такого гнома?

[Beak]

Нашёл на авито пин позвонил ,поговорили а через два три дня чувак пишет типо скиньте адрес)) яскинул и через два дня у меня был пин ! Ценавопроса 1200))
На ю тубе есть видео называется "пин пойнтер из екб"

[Gurigur]

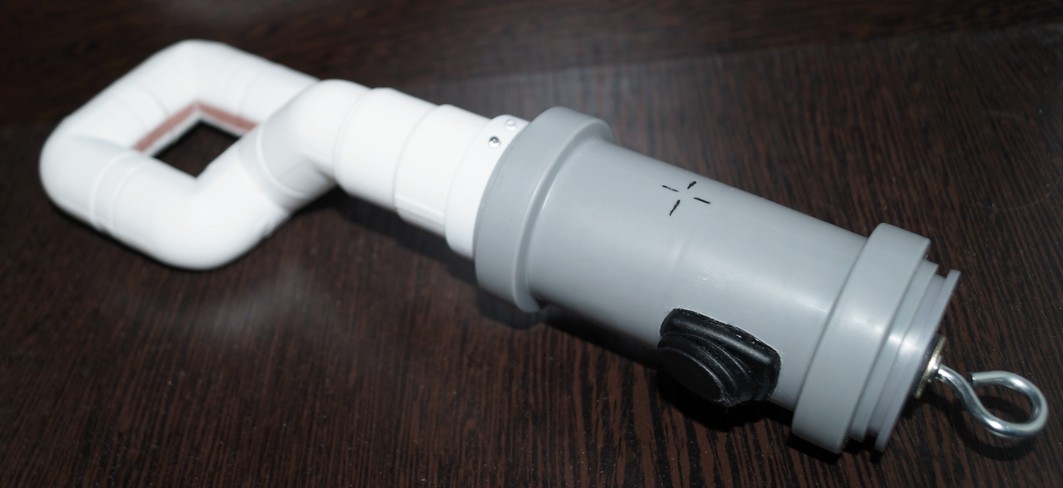

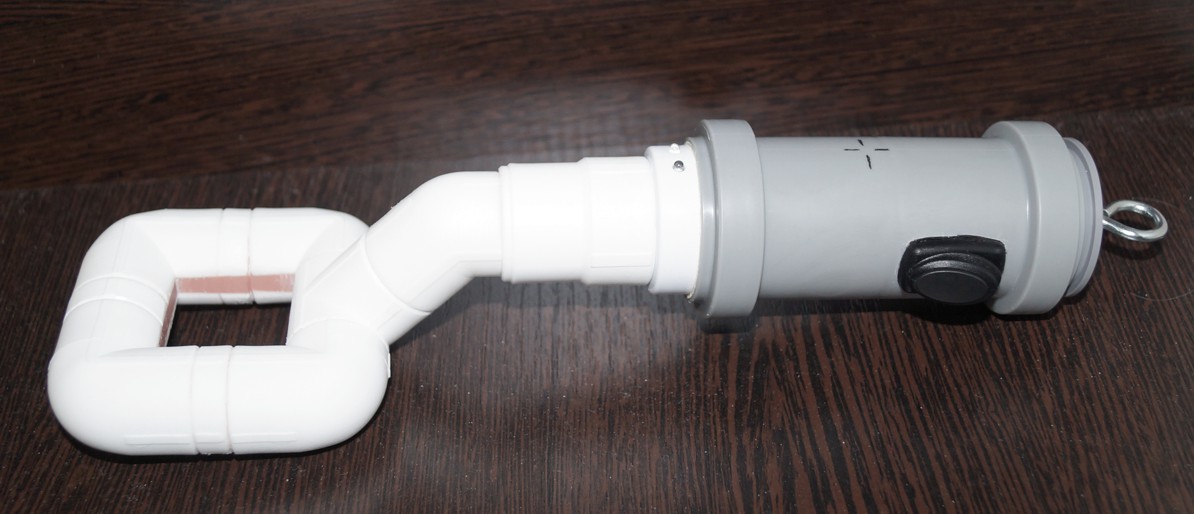

С недавнего времени стал делать и такой вариант пинпоинтера, подводный вариант "МалышаFM2v.2" (полностью герметичный).
Звуковая индикация в нем заменена на вибро, кнопка включения переместилась на левый бок прибора, а сброс вообще выполнен на основе бесконтактного магнитного контакта (расположение его обозначено перекрестием черных полосок).
Дискриминация отображается в нем световой индикацией.
Датчик, как видно сильно изменен, для увеличения дальности обнаружения и удобства поиска в водной среде.
Вес прибора в снаряженном состоянии составляет 360 грамм.
Цена правда со всеми доработками выходит уже - 3500р.

Вложенные эскизы изображений

[mykomol]

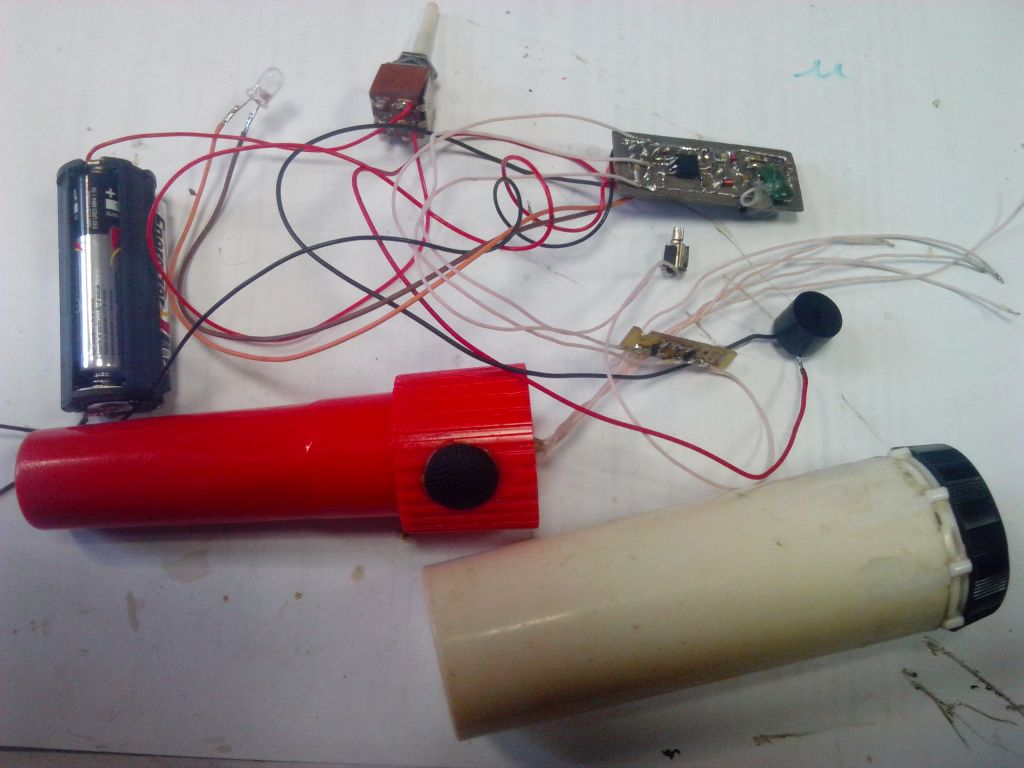

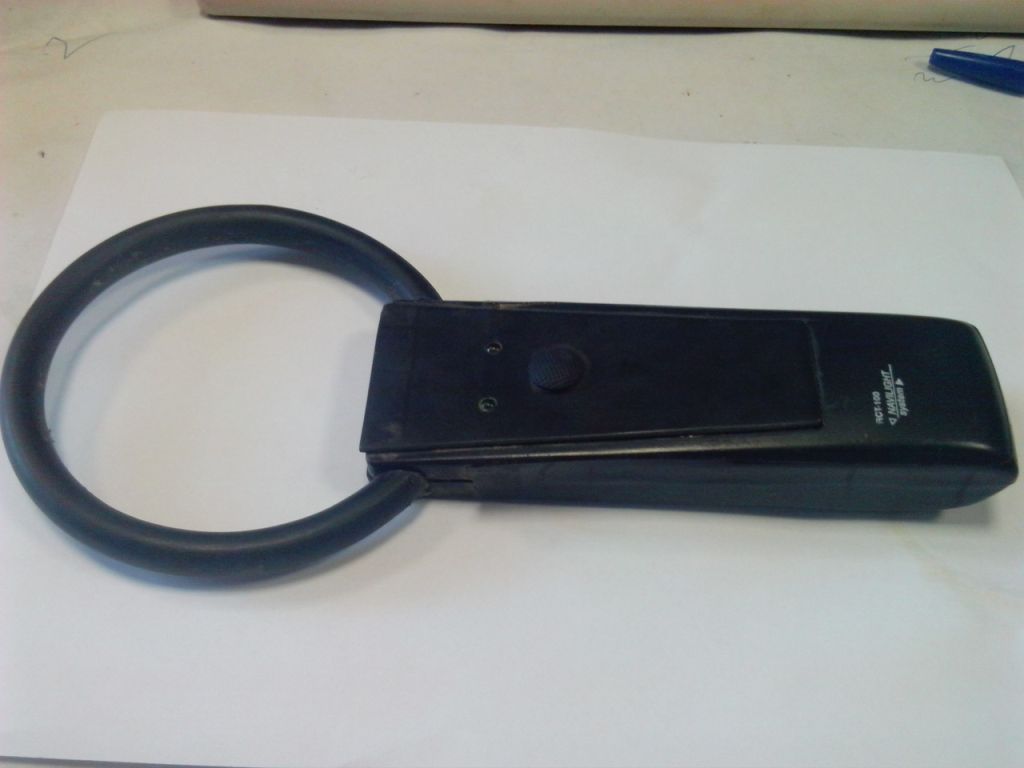

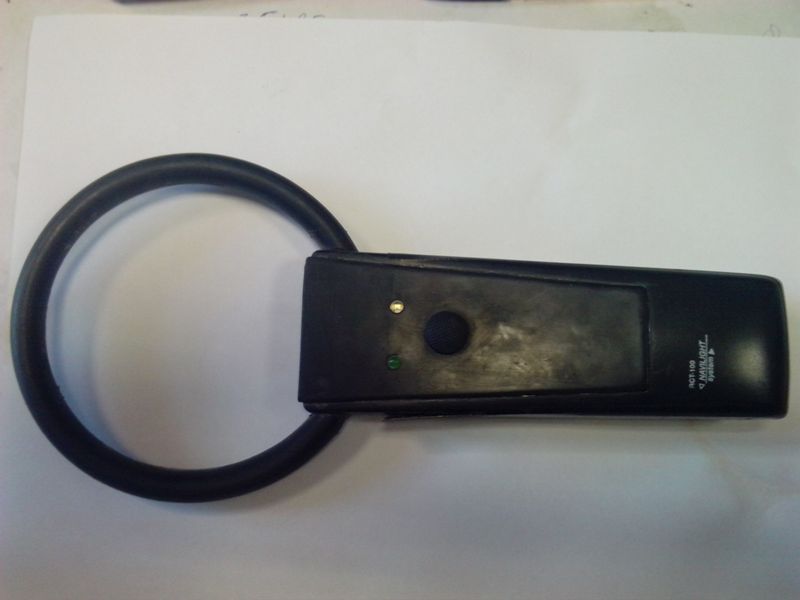

Собрал и я своего первого "Малыша FM2", спасибо автору за отличное устройство.

Вложенные эскизы изображений

[Gurigur]

В наличии имеется 1 пинпоинтер "МалышFM2м.2(p)". Новый.
Конфигурация стандартная (на рисунке).
Цена прежняя - 2100р.

[UYXER]

Собрал себе "Гном", доволен как слон!

[mykomol]

Собрал себе "Гном", доволен как слон!

Если в корпусе, то хотелось бы увидеть фото.

[Fckadmn]

Гном+ по моему мнению лучший из самоделок. Работает в статическом режиме, плавно меняется частота при приближении к цели, хорошая чуйка. Простая настройка. Собирал в корпусе Z-14. За год регулярного копа (3 недели так уж и быть не копал - зима ) батарейки далеки от разряда.

[mykomol]

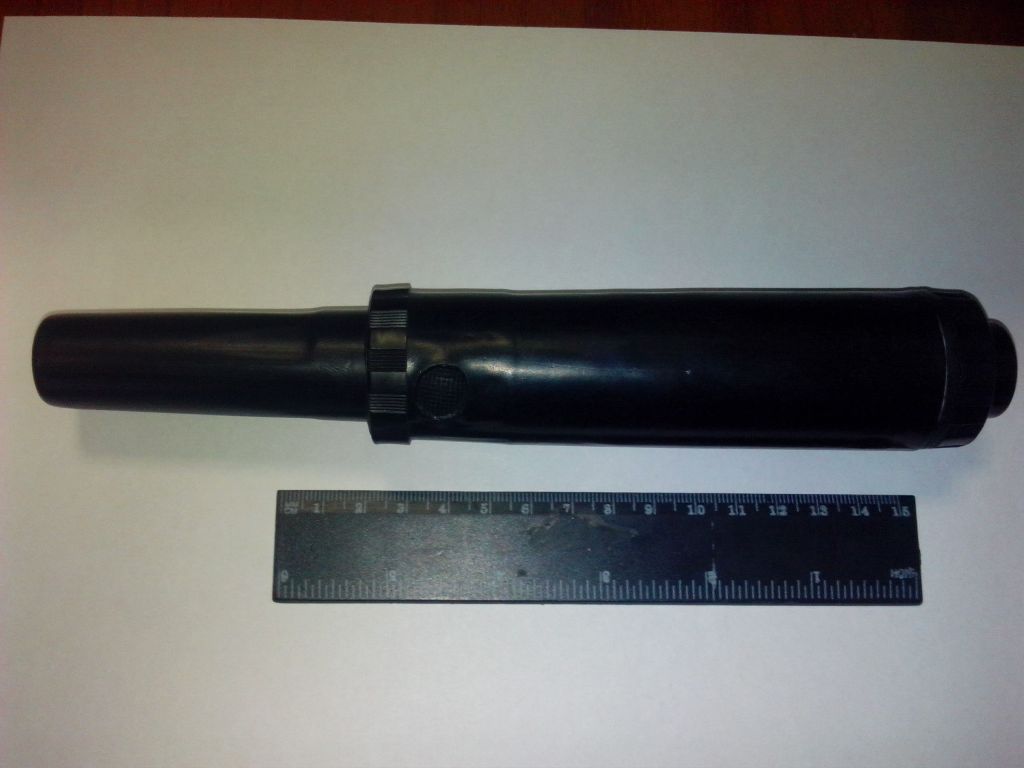

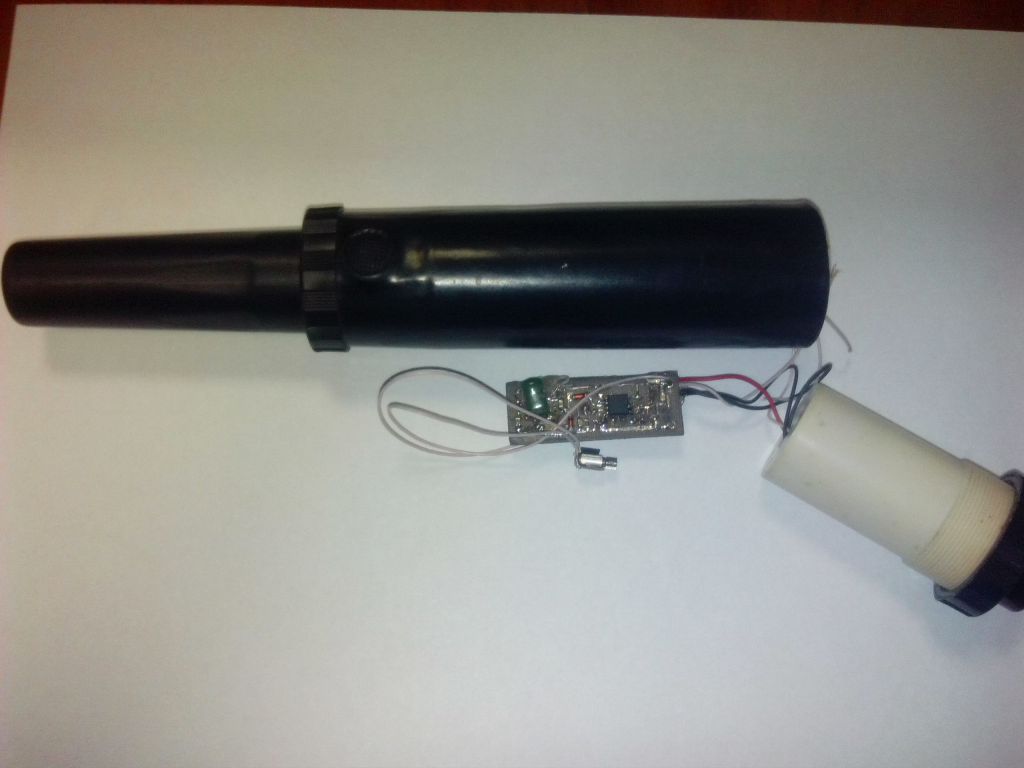

Собрал "Гнома" с обновленной прошивкой с со звуком и вибромотором, работает на "ура". Упаковал в водонепроницаемый корпус. Спасибо автору за отличный прибор. Вот что получилось.

Вложенные эскизы изображений

[igorptich]

Собрал "Гнома" с обновленной прошивкой с со звуком и вибромотором, работает на "ура". Упаковал в водонепроницаемый корпус. Спасибо автору за отличный прибор. Вот что получилось.

Здравствуйте! я тоже собрал гнома, прибор класс!!! но недавно случился казус. пару дней назад обследовал подвал и когда нужна была работа гнома я его включаю, и слышу длинный писк, он замолчал и ВСЁ! никакой реакции на металл.
когда пришёл домой он полежал в тепле и он опять заработал в нормальном режиме!!!
Хочется узнать, у всех так и к этому надо привыкнуть или у меня одного???


Сообщение отредактировано igorptich: Nov 9 2016, 15:35

[мяука]

В наличии имеется 1 пинпоинтер "МалышFM2м.2(p)". Новый.
Конфигурация стандартная (на рисунке).
Цена прежняя - 2100р.


Если самоделка по такой цене, не лучше Б,у , родной гаррет купить, там наверняка и надолго работать будет.

[Gurigur]

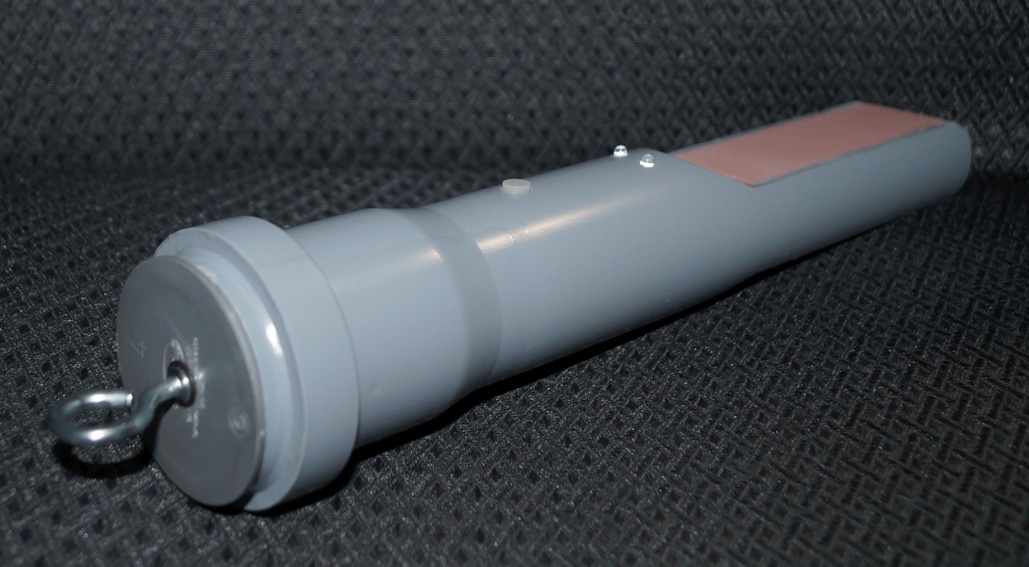

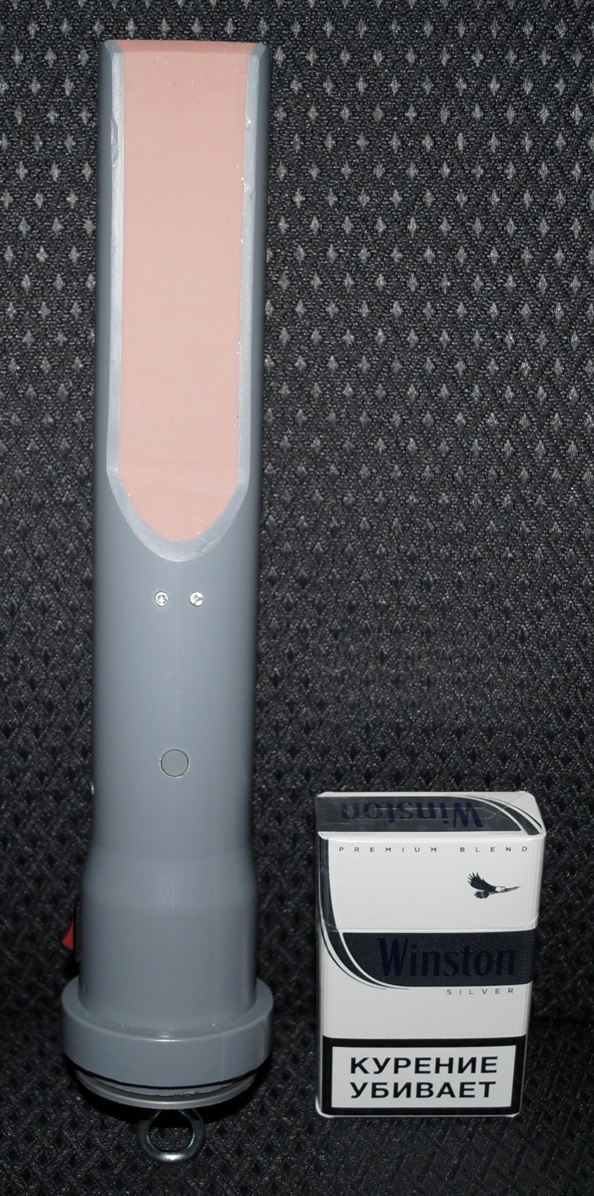

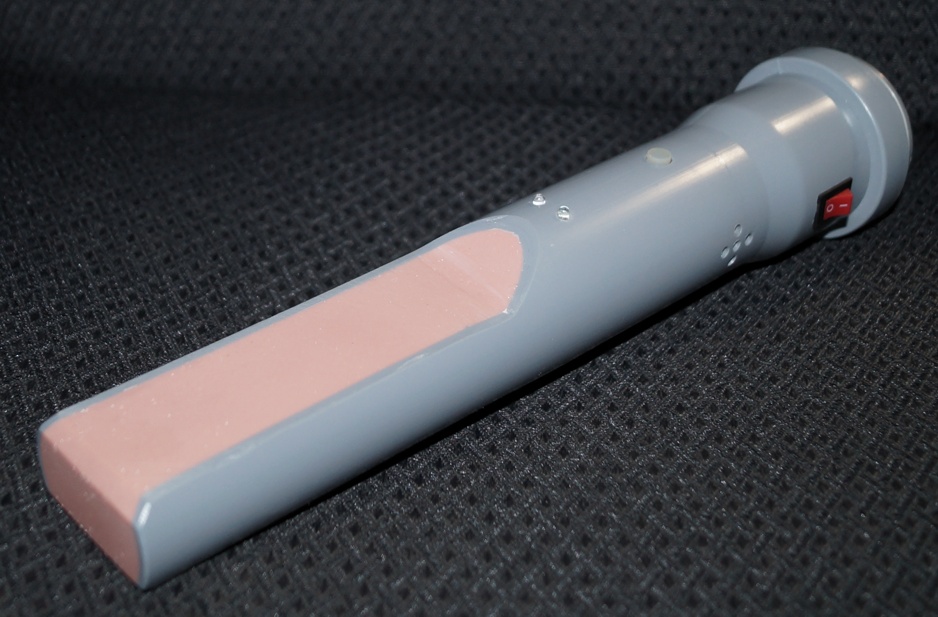

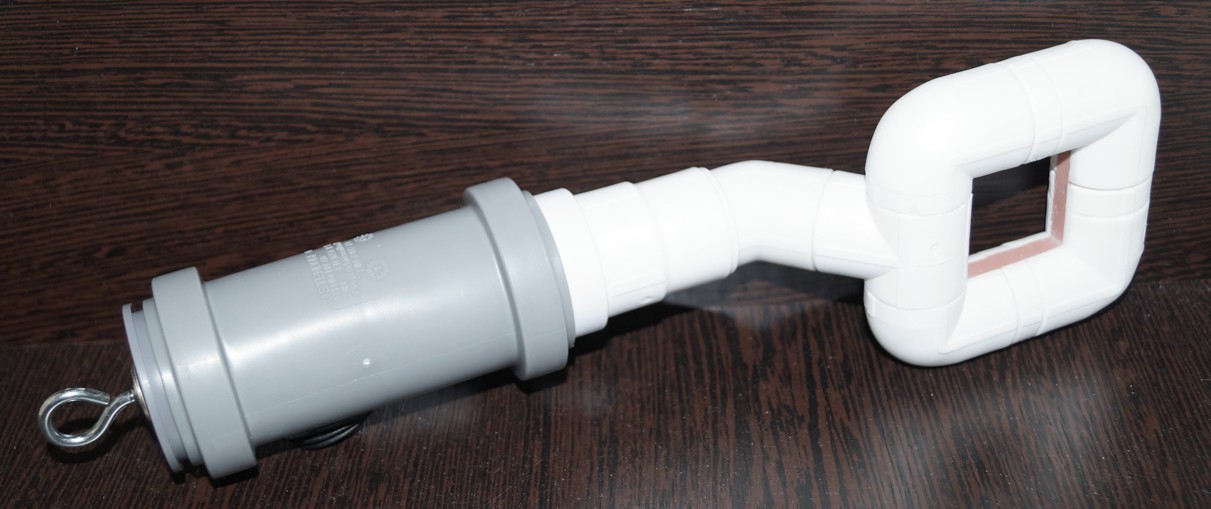

Пинпоинтер "МалышFM2 v.2" стандартной комплектации в новом корпусе.
Постарался учесть все особенности при работе с данным прибором и расположил органы управления и индикации более удобно.
Кнопка сброс теперь пылезащищенная и выполнена из мягкого силикона. Усилие нажатия отрегулировано от случайных нажатий.
Датчик также претерпел изменения. В частности он слегка увеличился, что предсказуемо повлекло увеличение глубины поиска.
Данная компоновка стала совсем не разборной. Доступ пользователю остался только в батарейный отсек.
Габариты и вес также изменились.
Длина - 250 мм (без учета стального ушка для крепления "непотеряйки").
Вес - 280 гр. (в снаряженном состоянии).







Стабильная дальность обнаружения цели:
5 копеек Н1 - до 6,5 см.
5 копеек Н2 - до 6 см.
2 копейки А1 - до 5,5 см.
5 копеек 40-ых годов - до 5,2 см.
1 копейка Н2 - до 4 см.
1 копейка 40-ых годов - до 2 см.
Чешуйка (серебро) - до 1,7 см.

Цена прежняя - 2100р.

[Leola]

Удалено

Сообщение отредактировано Leola: Jan 7 2017, 21:37

[Лесничек]

Действительно, гном + один из лучших приборов, которые можно собрать в домашних условиях. Автор поддерживает проект, выпускает новые прошивки. Например я залил себе новую прошивку. Вот видео.
https://m.youtube.com/watch?v=uqap8PX8lwA
