Coiltek 15" 3khz ...."порулить" толком не успел,полтора выезда и катушка запела на всех голосах,ходить невозможно,выход из катушки изолирован,провод к штанге плотно,петля у основания, (не бил, не топил)сыро было,травка была,мо-т зацепил,но...перестаёт фонить если чуйку до 20 согнать,но о глубине речи быть не может.Лежит авось отойдет,а если нет,куда копать с чего начать, произведения австралийских художников кто-то вскрывал,есть ли особенности?...Бен ай нид хелп?)))

Сообщение отредактировано ATpoxa: Mar 21 2016, 16:14

[Fuma]

Такую катушку разбирал, собирал. Приехала с симптомом как у Вас. В квартире щебетала без умолку. Разобрал, перепаял на плате весь узел усиления. Поменял ОУ, почти все конденсаторы. Почему этим занялся, потому что подключал другую плату с ней потише, хотя все равно не идеал. В итоге решил проверить на природе, а там все нормально. На самой максимально чувствительности нет ложных сигналов.......
Сложилось такое впечатление, что очень чувствительна к промыщленным помехам.

[Бесеркерк]

Coiltek 15" 3khz ...."порулить" толком не успел,полтора выезда и катушка запела на всех голосах,ходить невозможно,выход из катушки изолирован,провод к штанге плотно,петля у основания, (не бил, не топил)сыро было,травка была,мо-т зацепил,но...перестаёт фонить если чуйку до 20 согнать,но о глубине речи быть не может.Лежит авось отойдет,а если нет,куда копать с чего начать, произведения австралийских художников кто-то вскрывал,есть ли особенности?...Бен ай нид хелп?)))

Адаптацию делали?3 кгц очень чувствительна к промышленным помехам.Вот никогда плотно кабеля на всех своих катушках не наматывал и лишних глюков не заметил.

[ATpoxa]

Адаптацию делали?3 кгц очень чувствительна к промышленным помехам.Вот никогда плотно кабеля на всех своих катушках не наматывал и лишних глюков не заметил.

Делал,я уж и в теме "Катушка 3Кгц для терра-705" понафлудил, с http://www.reviewdetector.ru/index.php?sho...post&p=13376351

[Fuma]

Жаль не был знаком с отзывами о катушке 3кГц КОИЛТЕК. Можно было бы измерить номиналы на плате, но не думаю, что они отличаются от обычной платки. Платка копия, как и на всех минелабовских катушках. Сравнить по ложным сигналам с катушкой 3 кГц другой фирмы, возможности нет, из-за отсутствия катушки на 3 кГц другой фирмы. Большие катушки НЕЛ, но на 7.5 кГц ведут себя спокойно. Надо было попробовать неловский кабель на ней. Но уже отправил.

Уехала катушка и NEL TORNADO, с новой обмоткой. Фото:

[Олег Митякин]

день добрый интересует ремонт х-терра 10дд 7.5 или ее обмен на дд18.5. пока не могу к мастеру обратиться тк первый пост.

[Ioan Susanin]

Давно хотел спросить у спецов , да темы подходящей не находил , эта самое то . Интересно узнать про чип , находящийся в катушке . Если это пред усилитель , то его наверное можно подразогнать . Питание на него 1,5 в. идёт с блока по двум проводам . Вот я и подумал , если эти провода отсоединить от блока , а напряжение на чип повысить , допустим до 2 в. ? Я бы наверное поэкспериментировал , да боюсь прибор паипнуть , катушки не жалко ..

[Fuma]

Питание 3 с чем то вольта. Но этого хватает. Повысите питание, но амплитуда сигнала останется прежней. Динамический диапазон станет больше, но хватает того что есть.

[Ioan Susanin]

Питание 3 с чем то вольта. Но этого хватает. Повысите питание, но амплитуда сигнала останется прежней. Динамический диапазон станет больше, но хватает того что есть.

А Вы пробовали , или просто уверены , что хватает того что есть и от повышения напряжения ничего не изменится ?

[HiJack]

Давно хотел спросить у спецов , да темы подходящей не находил , эта самое то .    Интересно узнать про чип , находящийся в катушке . Если это пред усилитель , то его наверное можно подразогнать . Питание на него 1,5 в. идёт с блока по двум проводам . Вот я и подумал , если эти провода отсоединить от блока , а напряжение на чип повысить , допустим до 2 в. ? Я бы наверное поэкспериментировал , да боюсь прибор паипнуть , катушки не жалко ..

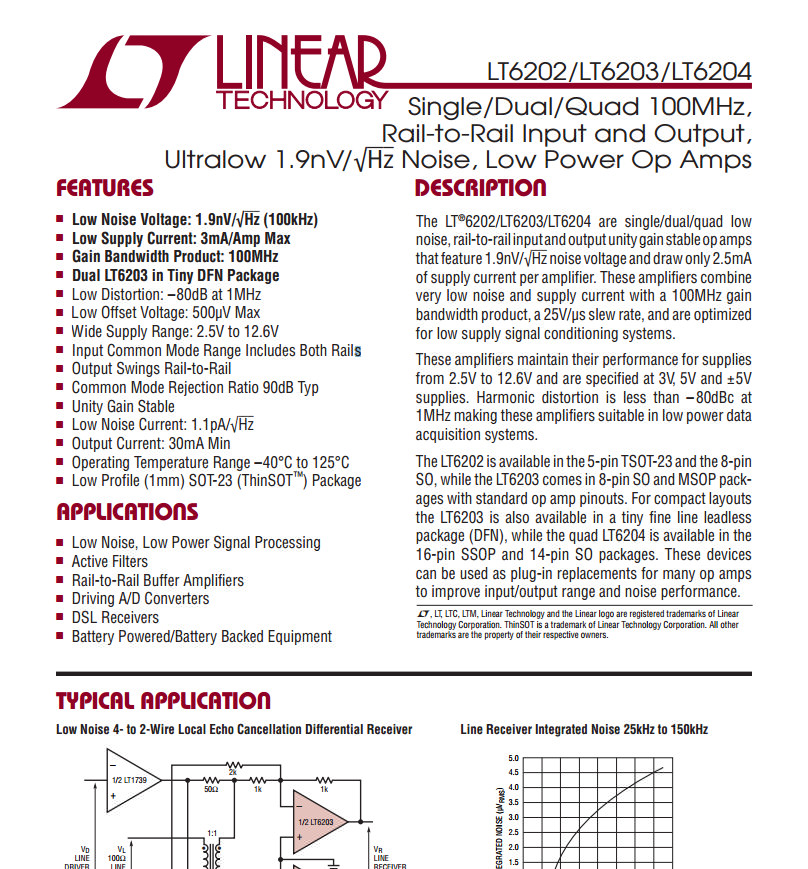

Операционник там стоит LT6202CS5

питание 2,5 - 12 вольт. Пробуйте.

Вложенные эскизы изображений

[Fuma]

Я не экспериментатор. Считаю, что как сделано так и правильно. Кое что замечаю.
Например одна фирма делает более мощной обмотку ТХ. Поэтому особенность катушек много ложных сигналов. Иногда это очень раздражает, и чтобы найти источник этих глюков, катушке лезут в душу. Даже и не в душу, а потрошат ей кишки......
Делал себе катушки, разных других форм, и в основном для поиска под водой. Электрические параметры не изменял...

[Ioan Susanin]

Ещё один вопрос . Как разводить графитовый порошок ? Есть какие-то пропорции , или так , на глазок ? Или готовый раствор проверять на проводимость и ориентироваться по этому ?

[KALIBASTRO]

Здравствуйте господа профессионалы!у меня вопрос не сочтите за труд ответить,если на терке 74 на катушке отломалась часть уха на креплении к штанге бинт смоченный в клей ЭДП и обклеенный по форме решит вопрос на какое время?

[Fuma]

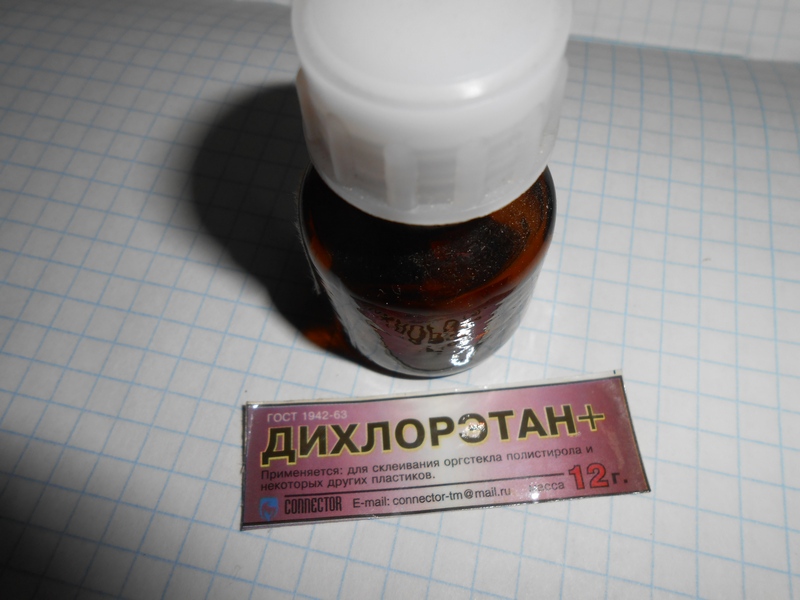

У эпоксидки не очень хорошая прилипаемость к пластмассе, но если с какими-нибудь загогулинами, то можно попробовать. Я бы делал накладку из пластика и приклеивал бы дихлорэтаном.

Ещё один вопрос . Как разводить графитовый порошок ? Есть какие-то пропорции , или так , на глазок ? Или готовый раствор проверять на проводимость и ориентироваться по этому ?

Ориентироваться надо на проводимость. По опыту очень очень густо, круто. Иначе проводимость будет плохая, а сопротивление хорошее.

Сообщение отредактировано Fuma: Apr 5 2016, 12:58

[Fuma]

Приехала в ремонт катушка NEL STORM. В результате тестирования сделал вывод, об обрыве приемной обмотки. Несколько витков оборвались и стыкуются между собой в разных вариантах. Внимательно рассмотрев катушку нашел и место обрыва.... Но кабель целый!!! А разбить можно что угодно.... В этот раз приехала NEL STORM, только на АСЮ, но с такой же неисправностью.
И какой вывод: когда машете катушкой справа налево, то есть против часовой стрелки, делайте это осторожно, потому что вперед идет приемная обмотка, она намотана тонким проводом и рвется на раз. Фото :

[Бесеркерк]

Ставьте хоть какую то защиту.Можно типа пластиковой гофры.Вот за что нравяться штатки терры,хрен там такое повреждение будет.

[Lucky Digger]

Здравствуйте господа профессионалы!у меня вопрос не сочтите за труд ответить,если на терке 74 на катушке отломалась часть уха на креплении к штанге бинт смоченный в клей ЭДП и обклеенный по форме решит вопрос на какое время?

Это точно решит.


Вложенные эскизы изображений

[Олег Митякин]

Катушку получил.Большое спасибо за ремонт,отзывчивость и оперативность.Успехов в вашей непростой работе.Рекомендую мастера-столкнувшимся с проблемой.

[Fuma]

Были в ремонте две катушки, которые были выбиты из корпуса. Долго смотрел на них, ломал голову, как их поудобнее слепить обратно. Обмотки обратно лезли с большим натягом, хоть молотком забивай. Чтобы усадить их на место, надо было приложить усилие, тем более что на корпус круглой катушки пришлось нанести еще слои экрана. Ничего особого не придумав, решился на сборку. На сборку сразу двух датчиков, чтобы пачкаться эпоксидкой один раз, не растягивая этого счастья. Песня Осина вся в слезах и губной помаде вертелась в голове.....

[emkgroup]

А как это люди ухитряются вытряхивать катушки из корпуса? Специально несколько раз хотел, не получилось, побоялся сломать.
