Ремонт катушки X-terra. Теория и практика., Практика и теория.

[SFenec]

Доброго времени суток, Уважаемый Фума. Нужна ваша помощь по ремонту катушки Nel для Garrett. Если у вас есть время и желание, то укажите, пожалуйста, адрес, по которому отправить катушку. И если можно, укажите хотя бы приблизительную стоимость ремонта.

[Gasgolder]

Кстати насчет глюков высокочастотки.Сегодня шурфлю с элипсом 18.75.Все четко и стабильно работает на усилении 30.Затянуло небо и пошел некрупный дождь и тут приборка у меня "запела" в наушниках.К земле подносишь все работает,только положил или направь хоть в небо идут подглюкивания.Пробовал и адаптировать и штеккер посильней закрутить ни что не помогает только уменьшение усиления до 24.Буквально минут через 10 стал также стабильно работать.Все же думаю какие то атмосферные изменения сказались или со спутников "облучают".

Сейчас часто хожу с 3-х частоткой . Всё один в один. Могу сразу сказать - это не от намотки кабеля, не от контакта в штекере, не от телефона, не от грунта, провода и газопроводы также исключены. Возникает только на высокой частоте. Предполагаю что влияет или сырость или какие-то магнитные бури.

[kolhosniy pank]

Доброго времени суток.Сможете сделать катушку к такому прибору если вышлю вам блок.

[valerisolo]

а катушку эксплоера разбирал?

[Fuma]

Разбирал и собирал все катушки, которые бывают на свете(почти).
http://www.reviewdetector.ru/index.php?showtopic=974292&st=0
А когда была команда распилить, вместо того чтобы сделать, плакал но пилил.
А можно было бы сделать......

Вложенные эскизы изображений

[Victor Z]

Спасибо большее Сергей,за ремонт катушки.
Мастер золотые руки.
Катушку получил.

[Fuma]

Куплю механически убитые катушки для Х-Терра, как фирмы НЕЛ, так и фирмы Минелаб, с рабочими платами. Нужны платки из катушек. Возможно у кого то валяются обломки катушек НЕЛ с целыми платами внутри. Пришла в ремонт катушка, у которой рабочую плату уничтожили, пытались подключить минелабовскую. Плата оказалась у меня ужу не рабочая. Сигнал СЕ.
Думаю, что катушку можно сделать, но нужна плата.



Сообщение отредактировано Fuma: Oct 3 2016, 13:21

[rulit]

Доброго времени суток, Уважаемый Фума. Катушка штатная минелаб 7.5 выкидывает LO . Крепление в катушке раскрутилось думал провод обломался. Разобрал перепаял но опять глючит!

Сообщение отредактировано rulit: Oct 7 2016, 19:47

[Fuma]

Наверно не LO, а OL -сигнал перегрузки. Возможно неисправность в плате, обрыв приемной обмотки, разбаланс датчика. Такой разбаланс может быть следствием механического воздействия. Но если до перепайки были другие симптомы, при перепайке может сильно сдвинули петлю. В этой катушке их две и на передающей обмотке и на приемной. Обе влияют на баланс. Для баланса их и делают.

[rulit]

возможен ли ремонт и примерная стоимость?

[Fuma]

Ремонт возможен. Если даже случился полный обрыв обмотки, есть у меня катушки целые без плат. Из двух одну собрать можно. Если катушка дает сигнал OL, то контроллер на плате целый. Остальное на плате все можно поменять. Сколько получится по цене, зависит от того, что придется добавлять из запчастей.

[rulit]

укажите, пожалуйста, адрес, по которому отправить катушку.

Сообщение отредактировано rulit: Oct 8 2016, 22:47

[Fuma]

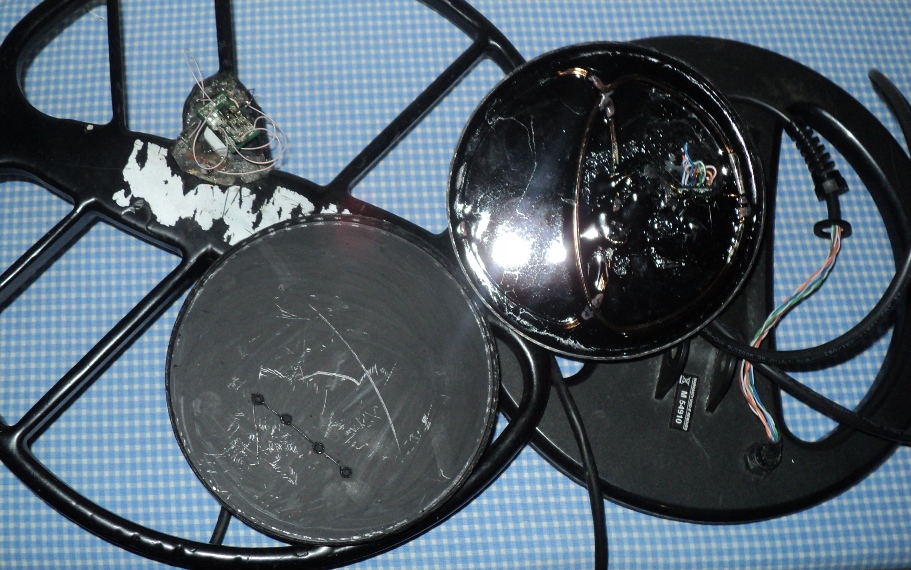

Этим трем катушкам нужны три электронные платы с живым контроллером.

Вложенные эскизы изображений

[RustikB]

Подскажите , что может быть со штаткой DD 7.5 кГц от терки 705 ? Вдруг ни с того ни с сего начала куралесить (даже при подъеме на метр от землю реакция как под высоковольткой). Открутил все резьбовые соединения на катушке , а там влага в ней. Что делать ? И на всякий сколько стоит ремонт , можно ли своими силами. Прибор в Москве. СпасиБо!

[Fuma]

Если влага, надо разбирать и сушить.

[Mr.ACE]

Доброго вечера.
Подскажите в чём проблема, катушка или блок - Терка 705 с родной катушкой, при увеличении "чуйки" до 29-30 начинает "петь" и скачут показания от -8 до 14. уменьшаю чуйку до 27 всё норм, но, вроде, стало больше цветные сигналы в чернину бросать.
Поменял батарейки, поджал контакты на кабеле к блоку - без изменений(

[Fuma]

Электромагнитное насыщение нашего эфира постоянно увеличивается 3G, 4G,5G и т. далее. Загрязненность почвы так же. Это надо учитывать. А чтобы грешить на катушку, надо подключить другую, такую же, и проверить. Если так себя ведет только одна из катушек, возможно влага попала внутрь и принялась за работу.

[Mr.ACE]

Fuma, Большое спасибо!

[Fuma]

Сразу не заметил трещину, пока не долез до обмотки, и замерил ее. Зная что она есть, тогда ее нашел. Механическое повреждение, трещина корпуса. При вскрытии оказалось, что порвалась не вся обмотка, а половина. Хотелось сделать по легкому, без замены обмотки. Вытаскивал кончики, зачищал, залуживал, измерял, спаивал. На что был потрачен целый день. И ничего не вышло... Какой то обрывчик, возможно чуть рядом остался незамеченным, не найденным.
После чего обмотку выдрал, намотал другую. И катушка уже работает, так же как и работала, пока ее не треснули.


Предыдущая была катушка НЕЛ. Сейчас на подобной операции катушка МАРС. Если хорошо наступить, треснет любая катушка. Посмотрел на нее.....Всегда в голове лозунг грузчика: глаза боятся-руки делают. Ума не надо, надо вытаскивать обмотку. Что удачно и вышло.
В чем особенность катушек МАРСА? Особенность не только что корпуса от фирмы АКА, но в этой например катушке, передающая намотана алюминиевым проводом. АКАшники свои обмотки мотают алюминием. До этого ремонтировал катушку МАРСА. Неисправность - отпаян конец обмотки ТХ от платы. Подумал виноват монтажник. Теперь ясно, что монтажник виноват, но алюминиевый провод реально нелегко качественно припаять, даже с использованием нужного флюса. Нужно прогреть место пайки очень, очень хорошо....


Сообщение отредактировано Fuma: Nov 21 2016, 10:07

[mman]

Этим трем катушкам нужны три электронные платы с живым контроллером.
