Беспроводные наушники, наушники от триколор

[Bekas]

На первый вопрос отвечал в начале темы, скорее всего,что придется впаивать резистор.

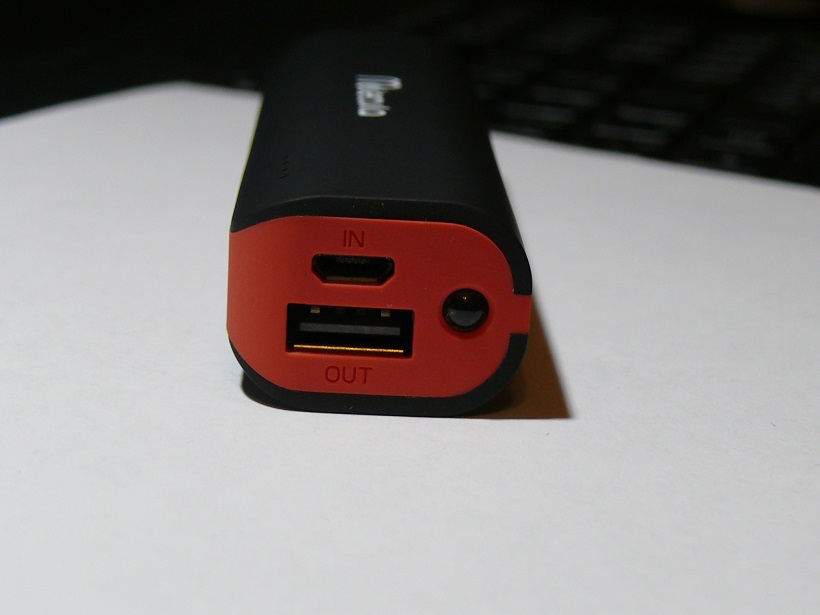

На второй. Заряженной батареи приёмника уверенно хватает на 6 часов работы, после Вы сможете её подзарядить от внешней АКБ, что на фото.

[Нумизматик]

Привет! Тоже такие наушники купили и начался процесс переделки под терку

[Нумизматик]

Bekas можно по подробней про наушники

Вложенные эскизы изображений

[salich]

Привет! Тоже такие наушники купили и начался процесс переделки под терку

Можно поподробнее, желательно с фото.

[salich]

Пользуюсь два сезона. Без небольшой переделки - не получится. На Сафари пришлось подбирать входное сопротивление трансмиттера. На "Makro recer " пошло без переделки. Не знаю, как на Ваш Фишер. Качество озвучки отличное, но музыкальным слухом я не обладаю. Имею два варианта исполнения наушников.[attachmentid=3058625][attachmentid=3058628]  Второй вариант тоже с Коссами, но маленькие, фото завтра. Если надумаете, опишу всё более подробно.Успехов.

Добрый день, не могли бы Вы сделать фото, куда припаивать сопротивление. Припаять я смогу, но в радиоэлектронике я профан, схемы для меня, как квантовая физика мне бы показать, что и куда припаять.

[Bekas]

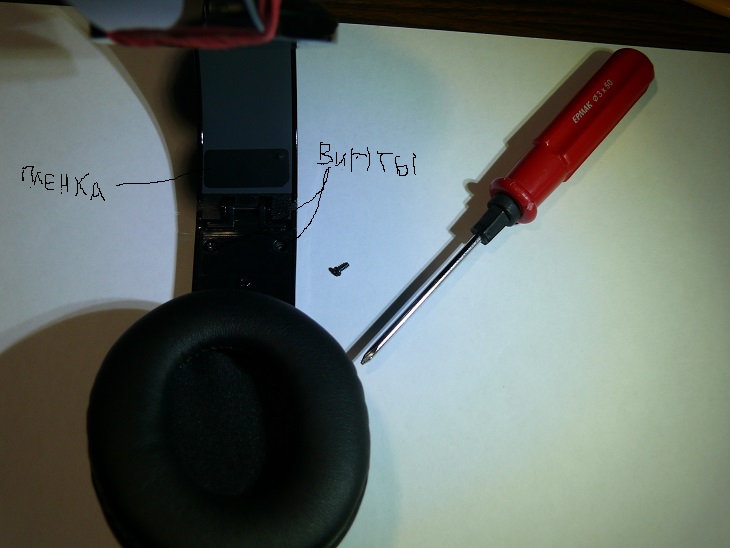

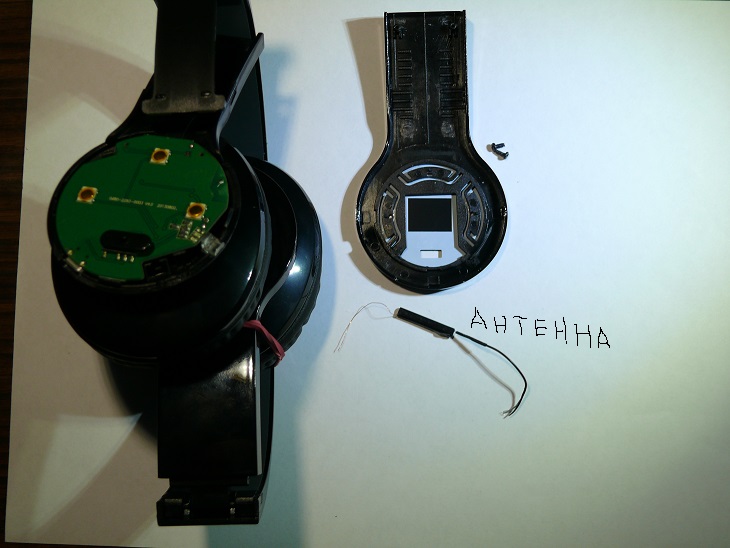

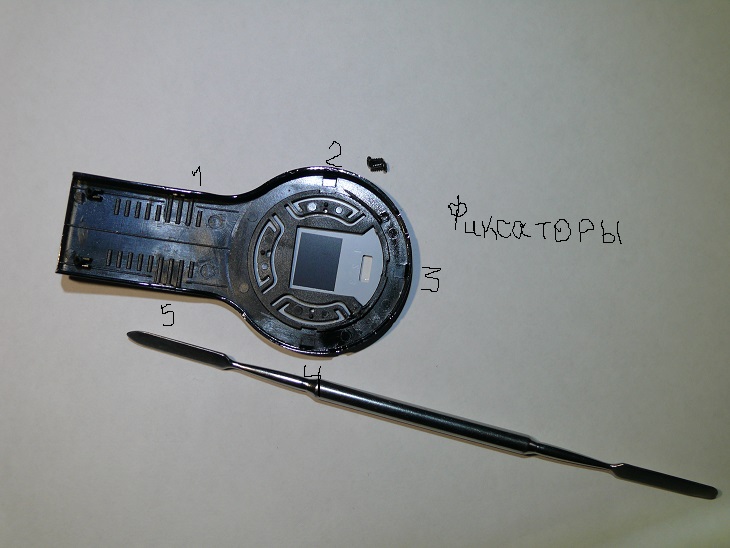

Всем ДВС. Расскажу о переделке наушников Триколор. Это не инструкция, а всего лиш мой вариант . Производитель заявляет дальность действия наушников в 50 метров, мне такая дальность не нужна и поэтому я убрал антенну в приёмнике. Дальность сократилась до 5 м. и заметно снизилось количество шумов. С внутренней стороны наушника R удалил декоративную пленку, вывернул 2 винта. Тонким и узким предметом отжал защелки наружной накладки. Удалил антенну. Собрал в обратной последовательности. В общем, этим можно ограничиться и использовать наушники по назначению, но меня не устроило их качество. Оголовье жёсткое, динамики болтаются и скрипит пластмасса. Решил совместить приемник с UR 30. Об этом расскажу позже.

[Bekas]

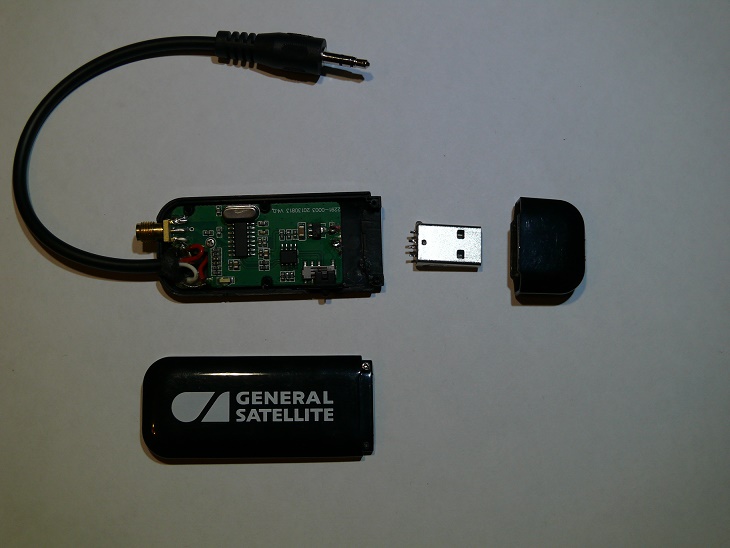

Теперь по трансмиттеру. Сафари без подбора сопротивления работать отказался, обратился к теме Радиоманс, в посте№1 он приводит схемы согласования трансмиттера с МД. Схема №2 , отмеченная как для Эксплорера, подходит для всех . Разобрал трансмиттер, выпаял разъем входного кабеля и USB. Подпаял кабель непосредственно к плате и поставил сопротивление. Питающий провод припаял на место USB. /на фото отсутствует т.к. Сафари продал и этот трансмиттер сейчас подготавливаю для Фишера друга/ Места пайки и крепления кабеля обильно промазал нитролаком. Питание трансмиттера брал от батареек МД, вставлял контакт-пластину за 3-ей батареей.

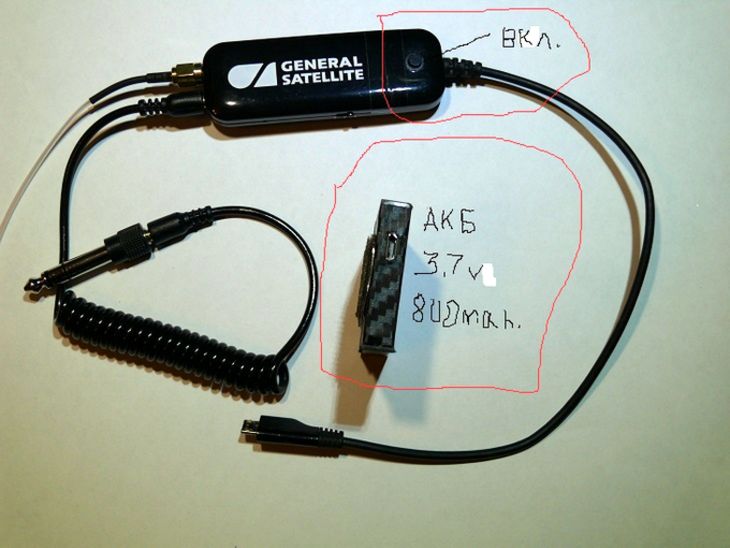

Для Makro Racer подборка сопротивления не понадобилась. На место USB поставил кнопочный выключатель т.к.батарея питания крепится на "липучке" к крышке батарейного отсека МД закрытого защитным чехлом. Питается трансмиттер от Li-on батареи, емкостью 800ма, 3,7в. Упаковал её в коробку от карты памяти, в корпус коробки вклеил micro USB. Через этот разъем осуществляется питание трансмиттера и зарядка батареи.

[salich]

Огромное спасибо, я почему то думал, что для хт705 нужно паять по первому варианту. Как думаете сопротивление указанное в схеме (200 ом) , соответствует терке?

[Bekas]

Bekas можно по подробней про наушники

Завтра постараюсь подробнее описАть этот вариант с фото. По качеству озвучки - он лучший. Совмещать UR 30 с приёмником целесообразно после полной доработки и обкатки изделия.Вдруг Вам что то не понравиться.....а ушки не из дешёвых.

[Bekas]

Огромное спасибо, я почему то думал, что для хт705 нужно паять по первому варианту. Как думаете сопротивление указанное в схеме (200 ом) , соответствует терке?

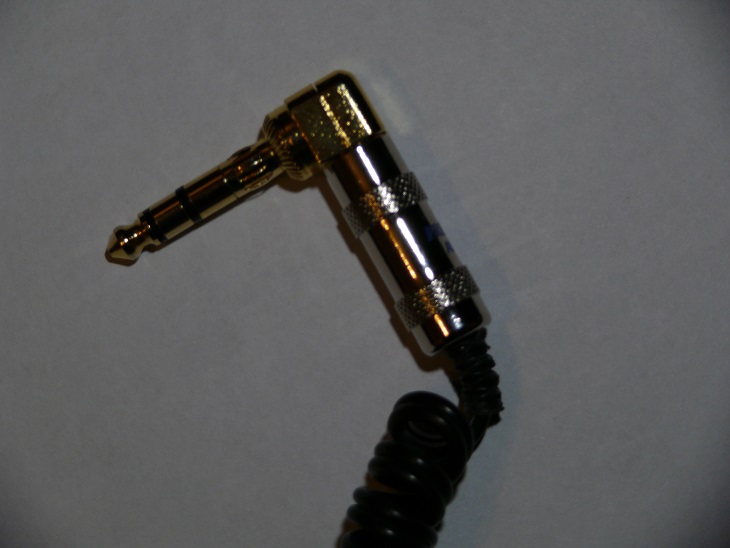

Первый вариант - это обычное стерео подключение аудиоаппаратуры. В МД звуковой выход - моно. Поэтому- вариант -2. Есть смысл трансмиттер не трогать, а сопротивление поставить в разборный переходник на 6,3 мм. Бывают такие. Сопротивление необходимо подбирать . Сначала поставить переменное сопротивление и вращая его добиться наилучшего качества звучания. Затем цифровым омметром замерить значение сопротивления и по нему подобрать постоянное.

[Нумизматик]

Привет! Bekas можно по подробней про АКБ и ВКЛ

Вложенные эскизы изображений

[Bekas]

Привет! Bekas можно по подробней про АКБ и ВКЛ

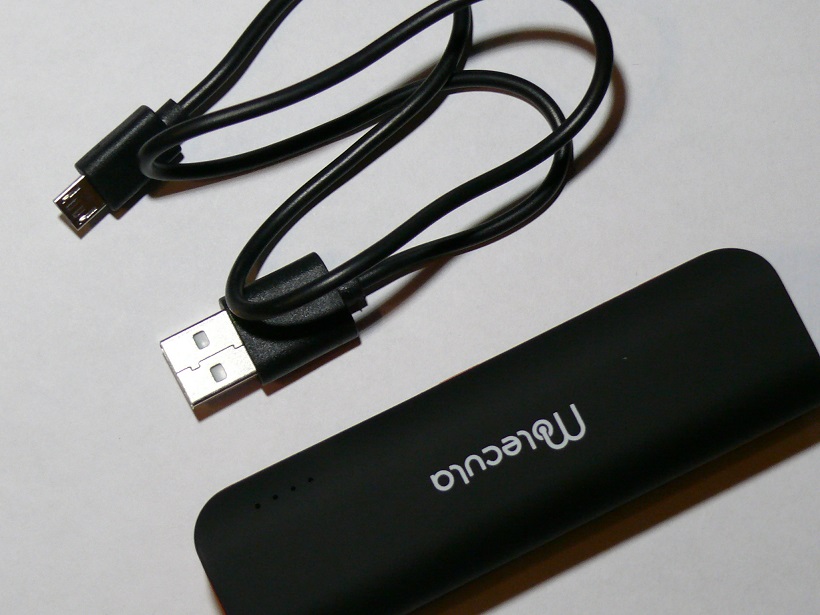

АКБ - Li-ion или Li- pol. ,бескорпусная батарея /дешевле/, емкостью не менее 800mah., напряжением 3,7 вольта. Тогда Вам хватит на 6-8 часов. Вставил её в корпус от карты памяти. В продаже имеются внешние АКБ, небольших размеров, уже полностью готовых к применению без переделки.

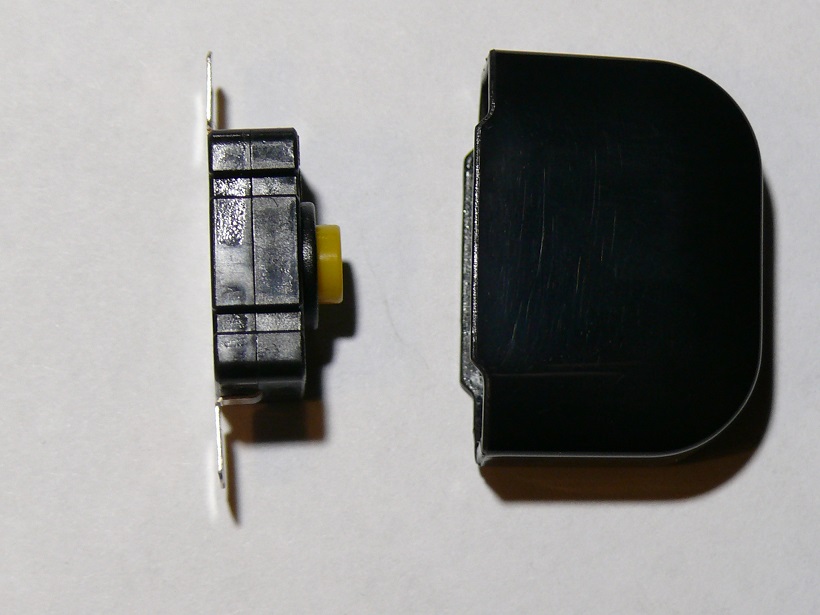

ВКЛ - фиксируемая кнопка: нажал - вкл, ещё раз нажал -выкл. [attachmentid=
3097586]

Сообщение отредактировано Bekas: Jan 9 2016, 17:34

Вложенные эскизы изображений

[Нумизматик]

Спасибо! Bekas
Можно поточней узнать про наушники?


Вложенные эскизы изображений

[psk]

Интересно. Надо посмотреть у местного представителя триколор(Эльдорадо у нас нету).

[Traveller]

[quote=Bekas,Dec 24 2015, 18:37]
[quote=seskar,Dec 24 2015, 16:08]
Длину антенны подбирали опытным путем, или отрезали наобум?

И если есть возможность, померьте пожалуйста сопротивление динамиков, которые в этих ушах стоят.


Здравствуйте. Длина антенны составляет 10 - 15см., наобум, чтобы не очень мешалась. Это в трансмиттере, а вот в приёмнике антенну нужно убрать совсем, под корень. Этим Вы избавитесь от шумов. Производитель заявляет дальность 50 м., при работе с МД такая дальность не нужна. Сопротивление динамиков наушников из комплекта составляет 32 ом. Удачи.
[/quote]
Добрый день. У меня Макро Расер, у наушников , как вы и советовали отрезал антенну под корень. Но все равно много лишних шумов и находок, может быть дело в питающей элементе?

[Traveller]

Интересно. Надо посмотреть у местного представителя триколор(Эльдорадо у нас нету).

Купил в офисе триколора за 1000р

[Orfey]

Покупал месяцев 3 назад но руки только до них дошли. Т.к. Рапу проработал всего пол часа и до аппарата не дошёл, сравнить качество звука не смог. Вчера пробовал убирать антенну в ушах, приём снизился до 1 м , пришлось припаять обратно. Впаял резистор по 2 схеме, звук стал лучше. В элдарарадо снова бонусы накопилсь, надо ещё один взять для эксперементов.

[Ляксандрыч]

У меня вторые наушники уже ломаются. Пластмасса очень хрупкая. Неужели не могли хоть чем то усилить саму дугу из пластика...... Может кто может подсказать как их переделать?

[dublikat]

Приветствую!
в своей теме про фишер 75 я выкладывал переделку три колор наушники..
сей девайс использовался с тесоро тежон,икстерра 705 и фишер 75 блек...
нариканий особо нет. лучше всего работает на тесоро и фишере.

http://www.reviewdetector.ru/index.php?showtopic=491649&hl=

Сообщение отредактировано dublikat: Jan 10 2017, 17:22
