Рецензия на Gpx 5000 / 4500, Minelab GPX5000, GPX4500

[Viewer]

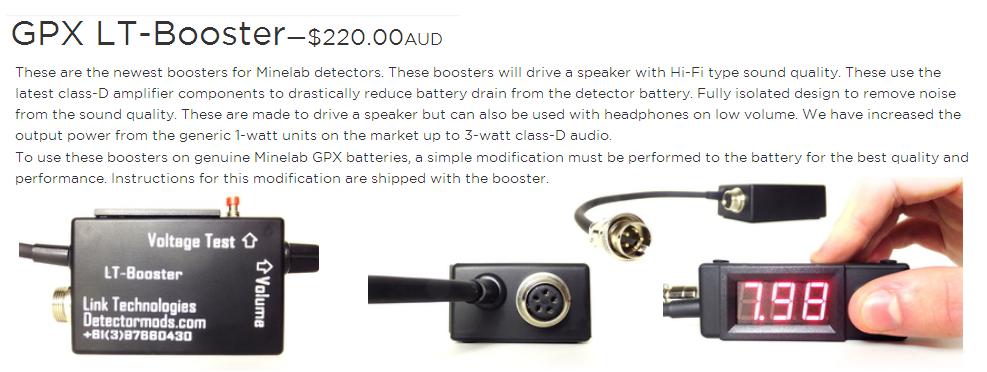

Ещё один известный аудио бустер. Точнее его обновленная версия.
Производитель пишет, что отказался от старых усилителей мощностью 1Вт (аналоговых), и начал использовать современные усилители D-класса, мощностью 3Вт. Есть оговорка, что для улучшения звучания необходима небольшая доработка штатной батареи Minelab...

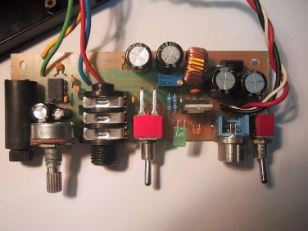

Что вижу я. Распространненная модная микросхема PAM..., китайская кнопка, китайский вольтметр, не герметичный корпус. И это за такую цену.

Вложенные эскизы изображений

[Viewer]

Проанализировав отзывы пользователей различных усилителей, аудио-бустеров для GP и GPX серии, а так-же людей, которые пользуются наушниками с импедансом 150 Ом со штатной батареей, и внешними динамиками, сделал несколько выводов для себя.

Основное:

Громкости штатного усилителя бывает недостаточно при работе с высокоомными наушниками в шумных местах, а так-же часто недостаточно при работе с внешним димнамиком. Для работы с парой динамиков, подвешенных на лямках, усилитель практически не справляется. Наушники Minelab работают в МОНО режиме, динамики соединены последовательно. Сторонние наушники могут быть подключены не правильно. Жалоб на качество звука и помехи со штатным усилителем нет, только на недостаточную мощность и громкость.

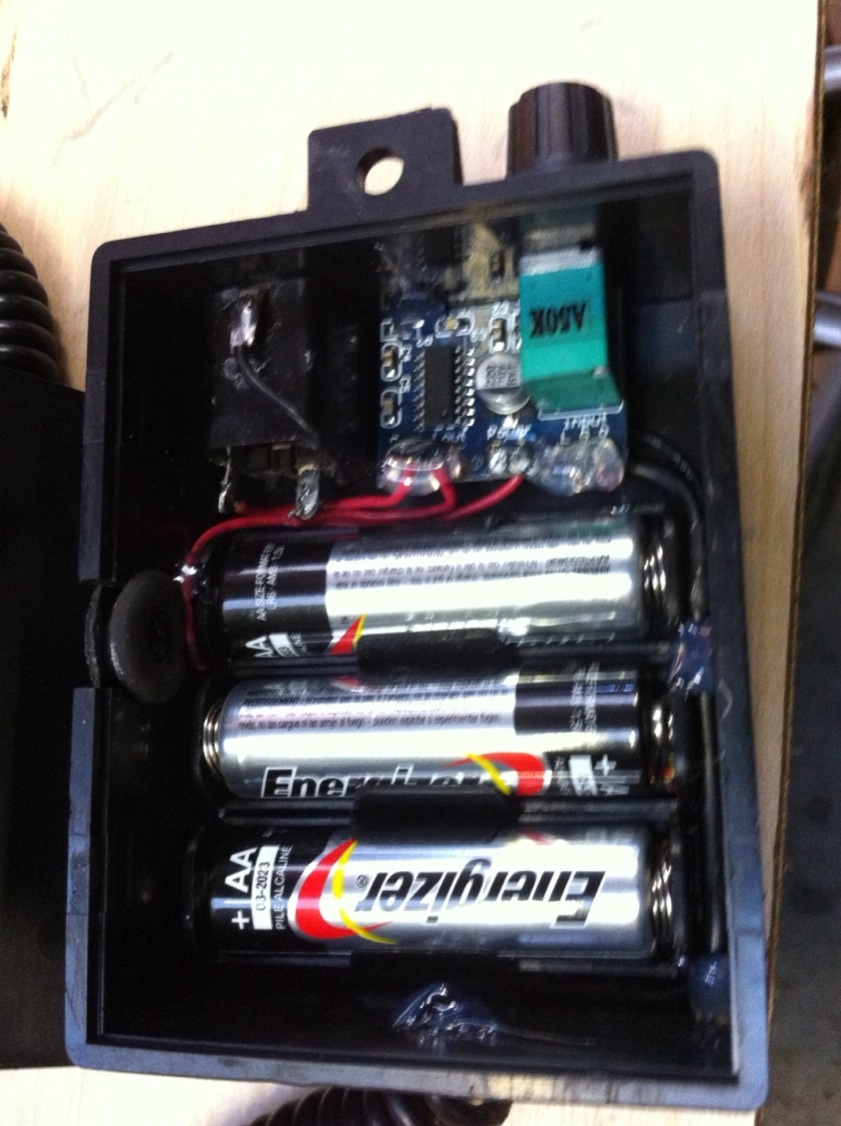

Изучив множество информации касаемо сторонних усилителей, пришел к неутешительным выводам. Большое количество жалоб пользователей на качество звука и помехи. Вроде-бы усилители справляются со своей задачей, громкости и мощности хватает. Многие требуют внешнего питания. Старые модели чаще всего выполнены на древней микросхеме LM386. В новых чаще стали применять цифровой усилитель D-класса. Мощность всех аудио-бустеров лежит в диапазоне от 1Вт до 3Вт на нагрузке 4-8 Ом. Большинство усилителей имеет свой регулятор громкости.

Начал копать глубже в схемотехническое решение, почему нет жалоб на качество звука на штатный усилитель, и много нареканий на сторонние. Почему многие бустеры работают либо через переходник, либо с некоей доработкой штатной батареи с усилителем, либо без доработки с пустой батареей 4000-ка? Проблемы с согласованием! Пришлось немного углубиться в теорию, поизучать предложения усилителей для аудиофилов, и т.д. И решение оказалось на поверхности.

Усилитель в батарее GPX не усиливает, а наоборот подавляет помехи, образуемые от наводок в кабеле и по питанию. Сторонние усилители в основном их усиливают вместе со слабыми сигналами, из-за этого образуются лишние шумы, и проблемы с распознаванием самых тихих целей. Родной усилитель обладает очень не плохими параметрами, 0.1% искажений, класс AB, маложрущий, малошумящий. Мощность до 1Вт на нагрузке 8 Ом. Мало сторонних усилителей могут конкурировать по уровню подавления помех, уровню шума и искажений.

Нашёл решение как доработать штатный усилитель из батареи 4500,4800, 5000, увеличив выходную мощность на 80%, сохранив остальные параметры.
Так-же проанализировав опыты австралийцев (кстати обошлись они в несколько сотен долларов), понял, какое должно быть усиление, что-бы не было необходимости использовать внешний регулятор громкости, и хватало встроенного в прибор для всех вариантов и режимов работы.

Выбор применимых микросхем крайне мал. Усилители для аудиофилов выпускаемые серийно не подходят для этой задачи, как и усилители D-класса (к сожалению это так, и мой опыт с GP оказался не слишком удачным).

В общем касаемо схемотехнического решения усилителя и самой АКБ практически всё решено. По конструктиву наверно нужно делать блок усилителя с беспроводным передатчиком, с возможностью подключения наушников и внешних динамиков 1 или 2 шт, и сменные АКБ, подключаемые к этому модулю. Всё в герметичном прочном исполнении.

По радионаушникам пока окончательного решения нет.

PS: пока искал инфу, обнаружил словесное описание одной из важных доработок, которую делают австралийцы при тюнинге самого прибора, влияющую в целом на его стабильность и чуйку к слабым сигналам. Если вкратце, добавляется дополнительный регулятор на панели, которым компенсируется дисбаланс и токовый дрейф при работе прибора, который у разных экземпляров прилично отличается. За подробностями надо копать схему, может когда-нибудь и туда доберусь.

Вложенные эскизы изображений

[asgo]

Проанализировав отзывы пользователей различных усилителей, аудио-бустеров для GP и GPX серии, а так-же людей, которые пользуются наушниками с импедансом 150 Ом со штатной батареей, и внешними динамиками, сделал несколько выводов для себя.

Основное:

Громкости штатного усилителя бывает недостаточно при работе с высокоомными наушниками в шумных местах, а так-же часто недостаточно при работе с внешним димнамиком. Для работы с парой динамиков, подвешенных на лямках, усилитель практически не справляется. Наушники Minelab работают в МОНО режиме, динамики соединены последовательно. Сторонние наушники могут быть подключены не правильно. Жалоб на качество звука и помехи со штатным усилителем нет, только на недостаточную мощность и громкость.

Изучив множество информации касаемо сторонних усилителей, пришел к неутешительным выводам. Большое количество жалоб пользователей на качество звука и помехи. Вроде-бы усилители справляются со своей задачей, громкости и мощности хватает. Многие требуют внешнего питания. Старые модели чаще всего выполнены на древней микросхеме LM386. В новых чаще стали применять цифровой усилитель D-класса. Мощность всех аудио-бустеров лежит в диапазоне от 1Вт до 3Вт на нагрузке 4-8 Ом. Большинство усилителей имеет свой регулятор громкости.

Начал копать глубже в схемотехническое решение, почему нет жалоб на качество звука на штатный усилитель, и много нареканий на сторонние. Почему многие бустеры работают либо через переходник, либо с некоей доработкой штатной батареи с усилителем, либо без доработки с пустой батареей 4000-ка? Проблемы с согласованием! Пришлось немного углубиться в теорию, поизучать предложения усилителей для аудиофилов, и т.д. И решение оказалось на поверхности.

Усилитель в батарее GPX не усиливает, а наоборот подавляет помехи, образуемые от наводок в кабеле и по питанию. Сторонние усилители в основном их усиливают вместе со слабыми сигналами, из-за этого образуются лишние шумы, и проблемы с распознаванием самых тихих целей. Родной усилитель обладает очень не плохими параметрами, 0.1% искажений, класс AB, маложрущий, малошумящий. Мощность до 1Вт на нагрузке 8 Ом. Мало сторонних усилителей могут конкурировать по уровню подавления помех, уровню шума и искажений.

Нашёл решение как доработать штатный усилитель из батареи 4500,4800, 5000, увеличив выходную мощность на 80%, сохранив остальные параметры.
Так-же проанализировав опыты австралийцев (кстати обошлись они в несколько сотен долларов), понял, какое должно быть усиление, что-бы не было необходимости использовать внешний регулятор громкости, и хватало встроенного в прибор для всех вариантов и режимов работы.

Выбор применимых микросхем крайне мал. Усилители для аудиофилов выпускаемые серийно не подходят для этой задачи, как и усилители D-класса (к сожалению это так, и мой опыт с GP оказался не слишком удачным).

В общем касаемо схемотехнического решения усилителя и самой АКБ практически всё решено. По конструктиву наверно нужно делать блок усилителя с беспроводным передатчиком, с возможностью подключения наушников и внешних динамиков 1 или 2 шт, и сменные АКБ, подключаемые к этому модулю. Всё в герметичном прочном исполнении.

По радионаушникам пока окончательного решения нет.

PS: пока искал инфу, обнаружил словесное описание одной из важных доработок, которую делают австралийцы при тюнинге самого прибора, влияющую в целом на его стабильность и чуйку к слабым сигналам. Если вкратце, добавляется дополнительный регулятор на панели, которым компенсируется дисбаланс и токовый дрейф при работе прибора, который у разных экземпляров прилично отличается. За подробностями надо копать схему, может когда-нибудь и туда доберусь.

Хорошие новости. Даешь апгрейд GPX! А то доработка его у буржуев стоит 200 тыров на наши деньги. Я отказался.

[SAFARIMAN]

Апгрейд очень нужен!!! Даешь импортзамещение!!

[Viewer]

Ну пока с батареями и усилителями разберусь, а там видно будет, есть ли смысл лезть внутрь.
Заказал сегодня последнюю позицию для усилителей. Как придут оставшиеся детальки буду делать усилители и проводить испытания с апгрейдом схемы. И далее по плану...

[борз]

Ну пока с батареями и усилителями разберусь, а там видно будет, есть ли смысл лезть внутрь.
Заказал сегодня последнюю позицию для усилителей. Как придут оставшиеся детальки буду делать усилители и проводить испытания с апгрейдом схемы. И далее по плану...

Давайте дерзайте!А там и мы,кому нужно будем покупать.

[Viewer]

Нашёл я то видел с усилителем на стенде, про которое говорил выше.
Гуглится metaldetector-rj amplifier
На сайте есть описание. Конструкция - примитив, но видео показательно.

Вложенные эскизы изображений

[genaikaNN]

Нашёл я то видел с усилителем на стенде, про которое говорил выше.
Гуглится metaldetector-rj amplifier
На сайте есть описание. Конструкция - примитив, но видео показательно.

Такие вещи будут очень востребованы...

[Viewer]

Решил всё-таки сделать конструкцию с двумя динамиками на лямки. Но попробую не повторять имеющиеся, а воплотить в жизнь своё видение этого устройства.
Хочу использовать два динамика в водо-грязезащитных корпусах, с клипсами креплений. По габаритам поменьше чем используют австралийцы и американцы. На каждом индивидуальный регулятор громкости, либо отдельные регуляторы на блоке, либо регулятор и баланс между каналами. Усилитель класса D для лучшего КПД и уменьшения веса. Если блок делать беспроводным, что удобнее всего, потребуется свой аккумулятор на 3.7v. Так-же можно будет подключать проводные наушники. Усилитель для наушников будет отдельный в схеме, совершенно другого уровня. Не используемые в данный момент части схемы обесточиваются для экономии энергии батареи. Аккумулятор скорее всего сменный 18650.

[Viewer]

Приехали разъёмы и микросхемы оригинальные. Делаю точечную сварку для АКБ. И потихонечку начну.
Корпуса для внешних динамиков взял влагозащищенные от тангент раций, купил пару тангент новых с удобными прищепками. Динамики 8 Ом 2 Вт, думаю самое то, под усилок D-класса.
Гнёзда для наушников 6.3 купил советские 24шт, материал похож на карболит, контакты не потемнели за столько десятилетий.

Вложенные эскизы изображений

[SAFARIMAN]

Ну тогда удачи в трудах, мы морально Вас поддерживаем!

[SandWind]

Самостоятельная доработка прибора пользователем помимо лишения гарантии может привести к проблемам.
Вот этот прибор ремонтировался до меня, менялась кнопка включения.
В итоге шлейф был поврежден, но не фатально. Починил, доработал.
Места в приборе полно...

Внутри корпуса полно места, туда можно батареи с контроллером заряда, усилителем загрузить... еще и место останется для внутреннего динамика,
зачем они все вынесли отдельно с паутиной проводов - непонятно.
Маркетинговый ход.... наверно

[Viewer]

Места то полно, но оперативная смена АКБ будет невозможна без изменения конструктива корпуса. Прародитель GPX и GP серии военный прибор F1A4, конструктив весь от него. В то время вес АКБ добавил бы прибору не меньше 1.6кг. Ну а с литием уже естественно и маргетинг подтянулся, хотя могли сделать встроенные кассеты... В Minelab выпустили просто облегченную в 2 раза АКБ для ношения на блоке. Следующий виток развития подарил SDC2300 и GPZ7000, их военного собрата и 3030 топ поисковой линейки.

[asgo]

Места то полно, но оперативная смена АКБ будет невозможна без изменения конструктива корпуса. Прародитель GPX и GP серии военный прибор F1A4, конструктив весь от него. В то время вес АКБ добавил бы прибору не меньше 1.6кг. Ну а с литием уже естественно и маргетинг подтянулся, хотя могли сделать встроенные кассеты... В Minelab выпустили просто облегченную в 2 раза АКБ для ношения на блоке. Следующий виток развития подарил SDC2300 и GPZ7000, их военного собрата и 3030 топ поисковой линейки.

А помехозащищенность можно поднять? Было бы востребовано...

[Viewer]

Пока только косвенно, избавившись от лишних проводов, и получив стабильный источник питания.
По улучшению чуйки и стабильности к слабым сигналам есть некоторые мысли, но не в этом сезоне.
Запихать аудио усилитель можно и в корпус прибора, но у Mineab прикольный замут в оригинальных АКБ с управлением питанием по audio каналу, думаю его использовать.

[zakret]

Скажите. А не проще было бы узнать у австралийца по поводу его апгрейта и и сделать тоже самое?

[Viewer]

Не проще.
Да и на самом деле апгрейды есть разного рода. Довольно много изучал эту тему. Не все из них подходят для наших условий.

[zakret]

Очевидно вы правы. Но народ хоть и с опаской но пересылает туда. И вроде бы довольны..по слухам. Только чему конкретно довольны...не могу знать ))

[борз]

Где-то когда-то читал,что модернизированные приборы присланные из Австралии,заметно улучшены,там они поставили коробочек размером со спичечную коробку и залита заводской чёрной ерундой.Вот если бы у кого если есть такой прибор,посмотреть какие детали там стоят,если конечно есть такие коллеги среди нас с таким прибором.

Сообщение отредактировано борз: Jan 14 2017, 21:21

[Viewer]

Самая ценная из доработок производится во входном усилителе, и напрямую влияет на стабильность прибора в целом и на чувствительность к слабым целям. Суть проблемы в том, что два совершенно одинаковых GPX могут иметь приличный разбег чуйки, с одной и той же катушкой, и разную стабильность во времени. Виной тому температурный дрейф, и разбег сигнала на входном усилителе, достигающий иногда более 100мВ.
