Рецензия на Gpx 5000 / 4500, Minelab GPX5000, GPX4500

[DICOM]

Проблема в данном случае простая, производитель экономит и не устанавливает кабель стойкий к многочисленным циклам изгибаний, а возможно дополнительно зарабатывает на продаже расходников. После 1-2 сезонов, в зависимости от интенсивности использования МД, кабель не выдерживает, внутренние жилы проводников разрушаются вблизи штекера. Ток там относительно небольшой, можно использовать кабель и меньшего сечения. Вторая пара используется для выхода на наушники, сечение не критично, можно использовать такие же жилы как для питания. Марки кабеля для сервопривода легко можно найти в поиске. Проблема в том, что купить его 1-2 метра непросто, заказ идет обычно от бобины. Поэтому, ограничивать выбор кабеля для данного ремонта, конкретными марками, вряд ли будет целесообразно. В одном из приборов, устанавливал кабель, тот что нашел на производстве, обрезок ОLFLEX SERVO FD 781P. Данный кабель непружинный, 4-х жильный, сечением 1.5mm2. Можно найти и другие варианты.

[борз]

Я не знаю что вам "болт" прислал. Но кабеля одинаковые на приборах GPX-4000-4500-4800-5000. И АКБ у них одинаковые. Я не понаслышке знаком с этими приборами. Все их имел лично.

Согласен,внешне они похожи.Удачи Вам.
С ув.

[борз]

Проблема в данном случае простая, производитель экономит и не устанавливает кабель стойкий к многочисленным циклам изгибаний, а возможно дополнительно зарабатывает на продаже расходников. После 1-2 сезонов, в зависимости от интенсивности использования МД, кабель не выдерживает, внутренние жилы проводников разрушаются вблизи штекера. Ток там относительно небольшой, можно использовать кабель и меньшего сечения. Вторая пара используется для выхода на наушники, сечение не критично, можно использовать такие же жилы как для питания. Марки кабеля для сервопривода легко можно найти в поиске. Проблема в том, что купить его 1-2 метра непросто, заказ идет обычно от бобины. Поэтому, ограничивать выбор кабеля для данного ремонта, конкретными марками, вряд ли будет целесообразно. В одном из приборов, устанавливал кабель, тот что нашел на производстве, обрезок ОLFLEX SERVO FD 781P. Данный кабель непружинный, 4-х жильный, сечением 1.5mm2. Можно найти и другие варианты.

Спасибо DICOM,будем думать,но пока хочу старый припаять, коротким сделать,аккумулятор вместе с блоком будет в одном чехле,так что длина его будет 20-25 см. не будет растягиваться и переламываться.А новый будет как бы на второй вариант,как стандарт.
Спасибо ещё раз огромное за совет и помощь,"+" с меня,когда подросту .

[DICOM]

Правильное решение.
Нагрузка на кабель при установке акк на электронный блок будет минимальна,
проживет долго + новый, запасной, на всякий случай.
Желаю удачного сезона

[борз]

Ничего не получилось у меня.Кабель новый не помог проблеме.Разобрал батарею,итог сгорела микросхема,которой нигде нет.Еще раз прошу помощи-куплю батарею,если у кого-нибудь ненужная заволялась,или плату целиком.

[DICOM]

Какая маркировка микросхемы? Может всем форумом удастся ее найти?
Как вариант, если средства ограничены, то можно обойтись без платы зарядки аккумулятора.
Подобрать внешнюю зарядку. Вы заряжаете акк МД от 220 или от акк автомобиля?

[SAFARIMAN]

asgo, скиньте пж еще раз с какими ушами работаете, а то Ваша ссылка не работает(

[борз]

Какая маркировка микросхемы? Может всем форумом удастся ее найти?
Как вариант, если средства ограничены, то можно обойтись без платы зарядки аккумулятора.
Подобрать внешнюю зарядку. Вы заряжаете акк МД от 220 или от акк автомобиля?

Да не всё так просто.Сгорела микросхема,которая отвечает за звук,при работе прибора идёт фон посторонний,когда пальцем эту микросхему шевелю,то громкость звука пробивается,но на микросхеме одна ножка вообще отгорела.
Плата зарядки аккумулятора находится в самом аккум.,заряжается нормально и от 220В. и от 12v.
На микросхеме никаких обозначений нет,только название фирмы JABR ,поиски в инете дали результат,что продукция этой фирмы отвечает за звуковые качества.Только одно не известно её параметры,хотя бы аналог найти бы.
Сама она на шести ножках.Может Вы и правы,поможет найти весь форум,но навряд ли

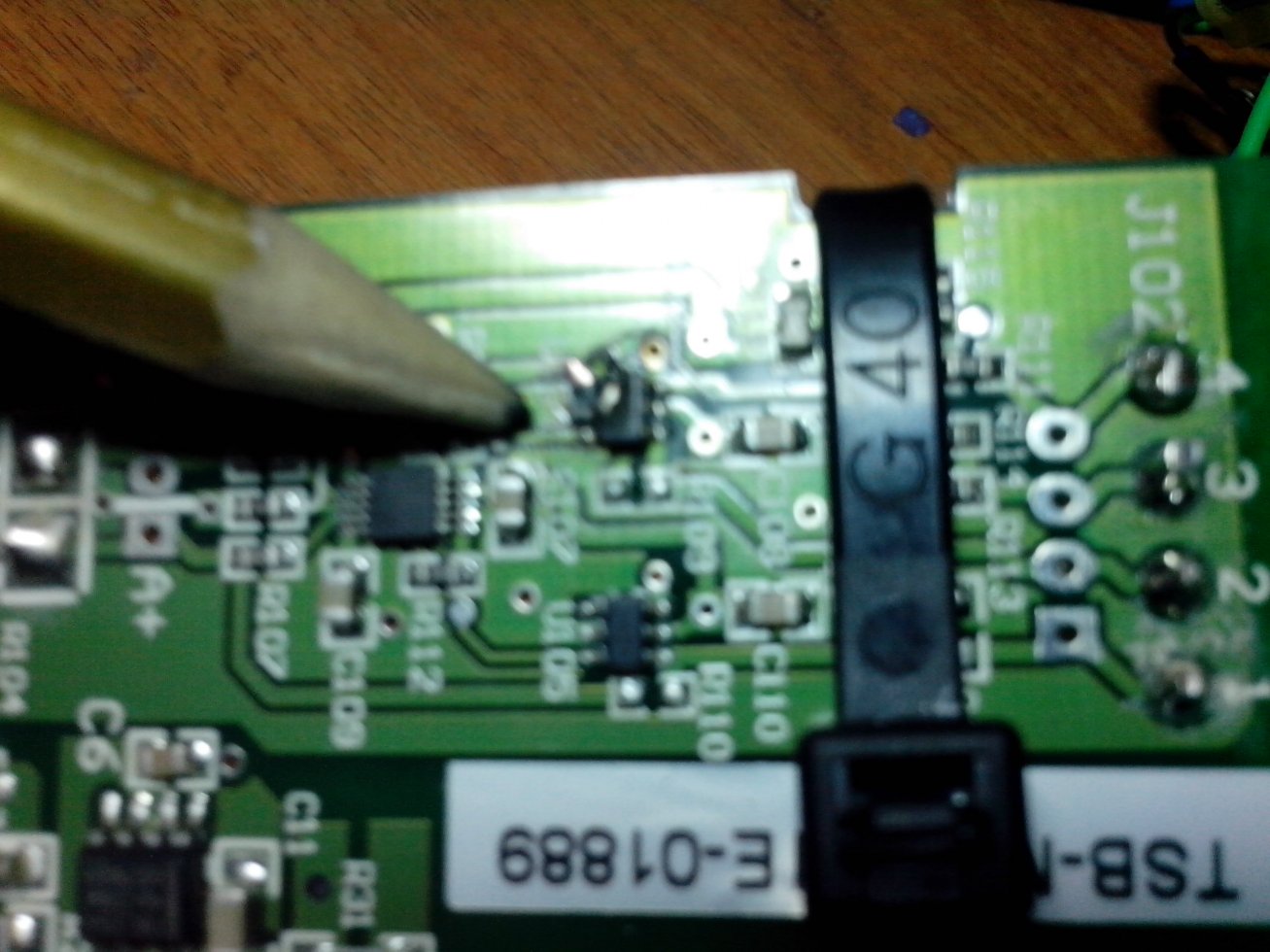

На фото эта сгоревшая микросхема.Рядом похоже стоит аналогичная.

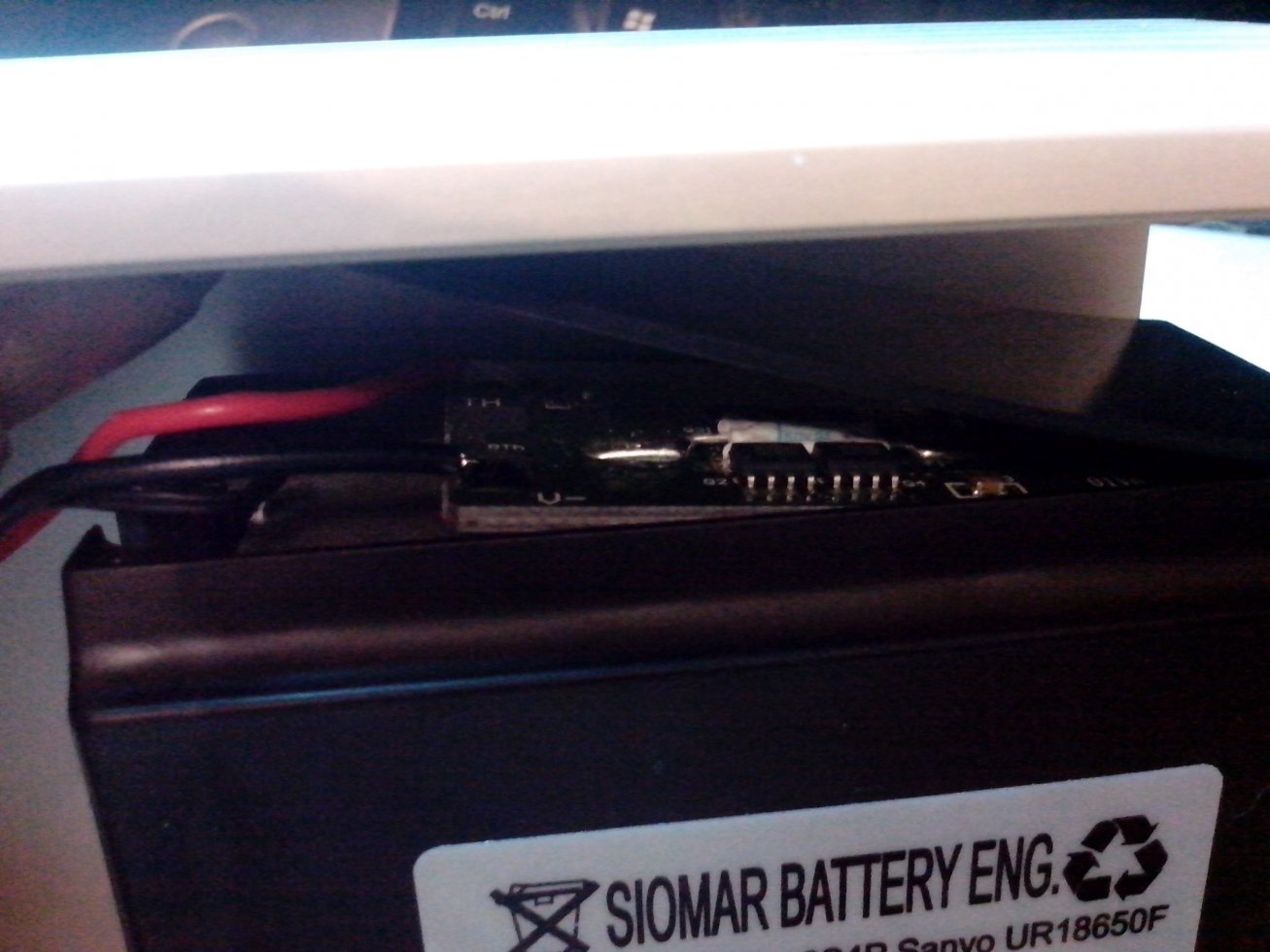

Ещё на другом фото плата зарядки аккумулятора.

Вложенные эскизы изображений

[asgo]

asgo, скиньте пж еще раз с какими ушами работаете, а то Ваша ссылка не работает(

сан рей

[SAFARIMAN]

сан рей

Спасибо.

[DICOM]

борз, я предполагал, что аккумуляторный блок для серии 4000-5000 одинаковый, выше, на ветке, об этом писали.
Смотрел блок для 4000, в нем звук идет сквозняком, плата представляет собой
только зарядку акк при входном напряжении 12-24v и проблем в ремонте не представляет.
У Вас иначе. Попробуйте созвониться с сервисом Minelab в России. Может у них можно приобрести новую плату или отремонтировать старую, если срок гарантии МД истек.
Если планируете покупать весь блок в сборе, то ищите свою серию, иначе можно остаться без усилителя звука.
Если Вы первый владелец МД, сколько ориентировочно было циклов у батареи, что бы вот так выгорела ножка на микросхеме, как Вы говорите?

[борз]

борз,
Если Вы первый владелец МД, сколько ориентировочно было циклов у батареи, что бы вот так выгорела ножка на микросхеме, как Вы говорите?

Я не первый владелец,батарея работала 10-12 часов.Просто вот так она не выгорела,как писал раньше вся проблема началась из-за неполадок с кабелем,стал проподать контакт со звуком,напряжение батареи стало прыгать от полной зарядки(8в) до 7.1в. и потом прибор выключается.Потом запах горелый пошёл из батарейного блока,при вскрытии обнаружилось вот такая вот беда.

[DICOM]

Структура МД не перестает удивлять.
Проблема возникает с кабелем питания, при этом сгорает звуковая плата.
красвчик, все для нас, все для пользователей

[genaikaNN]

Я не первый владелец,батарея работала 10-12 часов.Просто вот так она не выгорела,как писал раньше вся проблема началась из-за неполадок с кабелем,стал проподать контакт со звуком,напряжение батареи стало прыгать от полной зарядки(8в) до 7.1в. и потом прибор выключается.Потом запах горелый пошёл из батарейного блока,при вскрытии обнаружилось вот такая вот беда.

Серёга Землеройк писал тут об этой проблеме с кабелем...и предупреждал,что как только начинает пропадать звук при шевелении кабеля..то нужно срочно менять кабель иначе писец аккумулятору неизбежно....это болезнь у ГПХов.

[борз]

Вот я его и не успел услышать

[Viewer]

В GP, GPX довольно мудрёный звуковой тракт.
Сейчас делаю литий-ионную АКБ для серии GP Extreme...GP 3500.
И усилитель как у coiltek с питанием от штатной батареи. В общем то результаты хорошие, осталось немного, главное получить стабильность порогового фона при работе прибора.

Кабеля у minelab изначально слабые. На GP ломались ни раз и на катушках, и от АКБ к блоку. Приходится дорабатывать и припаивать хорошенько. Та-же беда у катушек экспоподобных.
Кстати старые катушки GP имели более мягкий и податливый кабель с тем-же сечением жил что и на новых коммандерах. На коммандерах передающая обмотка имеет меньшее сопротивление, возможно увеличили сечение провода обмотки. Это касается штатных DD 11".

Хоть прибор GP Extreme у меня уже много лет, понимание его пришло года три назад, и вот оно, попёрло из недр земных. Сейчас в Подмосковье даже по попсовым урочищам иногда с ним хожу, результат есть. Железо не особо напрягает, в основном иголки и ковка мелкая меньше шляпки гвоздя с глубины. Копаю в основном тихие глубинные сигналы, "положительная горка". Выход цветнины 20-80% в зависимости от места. Заранее не готовлю площадки. Катуха 11" DD штатка, теперь и от GPX 5000 commander юзаю, отбил с первого выхода.

Сигнал "отрицательная горка" для меня пока мало понятен, сколько раз пробовал выходит чернина. Может кто из более опытных просветит.

А так хотелось бы попробовать DD от 14 до 18". Моно плохо подходит для наших замусоренных мест, только для добивки в ноль, что в виду отсутствия времени на хобби не актуально.

По сдохшей батарее 5000 возможно смогу помочь, опыт ремонта и разработки РЭА больше 17 лет.

[asgo]

В GP, GPX довольно мудрёный звуковой тракт.
Сейчас делаю литий-ионную АКБ для серии GP Extreme...GP 3500.
И усилитель как у coiltek с питанием от штатной батареи. В общем то результаты хорошие, осталось немного, главное получить стабильность порогового фона при работе прибора.

Кабеля у minelab изначально слабые. На GP ломались ни раз и на катушках, и от АКБ к блоку. Приходится дорабатывать и припаивать хорошенько. Та-же беда у катушек экспоподобных.
Кстати старые катушки GP имели более мягкий и податливый кабель с тем-же сечением жил что и на новых коммандерах. На коммандерах передающая обмотка имеет меньшее сопротивление, возможно увеличили сечение провода обмотки. Это касается штатных DD 11".

Хоть прибор GP Extreme у меня уже много лет, понимание его пришло года три назад, и вот оно, попёрло из недр земных. Сейчас в Подмосковье даже по попсовым урочищам иногда с ним хожу, результат есть. Железо не особо напрягает, в основном иголки и ковка мелкая меньше шляпки гвоздя с глубины. Копаю в основном тихие глубинные сигналы, "положительная горка". Выход цветнины 20-80% в зависимости от места. Заранее не готовлю площадки. Катуха 11" DD штатка, теперь и от GPX 5000 commander юзаю, отбил с первого выхода.

Сигнал "отрицательная горка" для меня пока мало понятен, сколько раз пробовал выходит чернина. Может кто из более опытных просветит.

А так хотелось бы попробовать DD от 14 до 18". Моно плохо подходит для наших замусоренных мест, только для добивки в ноль, что в виду отсутствия времени на хобби не актуально.

По сдохшей батарее 5000 возможно смогу помочь, опыт ремонта и разработки РЭА больше 17 лет.

Обнадеживающий пост. Тоже искал по старине с ДД-шкой, и тоже результат и производительность были. Сейчас несколько сменил тактику поиска. Если надо, у меня есть 18-шка дд б\у недорого

[Viewer]

Если не секрет, какую тактику выбрали?
По катушке можно в личку

[ФИЗРУК]

Подскажите насчет катушки моно 11 дюймов-это нормально, что скрепку(для бумаг) глубже 15 см не видит?Прочел данную тему и заметил, что некоторые пишут о том, как прибор видит обломок иглы или дробинку на глубине 40см. Чувствительность на 20 поставил, дискриминатор убрал, стабилизатор на 10 и глубже 15 см не видит скрепку.

[борз]

Подскажите насчет катушки моно 11 дюймов-это нормально, что скрепку(для бумаг) глубже 15 см не видит?Прочел данную тему и заметил, что некоторые пишут о том, как прибор видит обломок иглы или дробинку на глубине 40см. Чувствительность на 20 поставил, дискриминатор убрал, стабилизатор на 10 и глубже 15 см не видит скрепку.

а с другими катушками как?
