Рожденных ползать - научим плавать, Подводный вариант Терры-70

[Mr. FOG]

устранил причины протечки бокса (оказалось резинка в гермовводе не вечная, через нее и сочилось), теперь обматываю гермоввод поверх полиэтиленовой пленкой, подматываю сверху венгеркой.

Привет .Гермоввод самодельный или готовый от чего нибудь испльзовал?

[flagman]

Гермоввод промышленный, продается в магазинах электротоваров. Стоит от 5 до 10 гривен. Степень защиты - 6 (допускает недолговременное погружение под воду и долговременно зищищает от брызг). Достать бы где-то гермоввод с седьмой степенью защиты, было б круто.

[Mr. FOG]

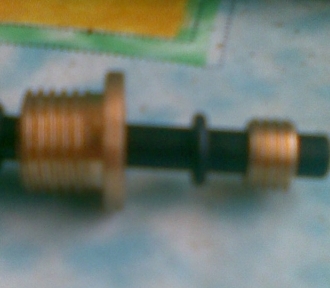

Такой ?

Вложенные эскизы изображений

[flagman]

Да, вот он гад и начинает со временем протекать.

[Mr. FOG]

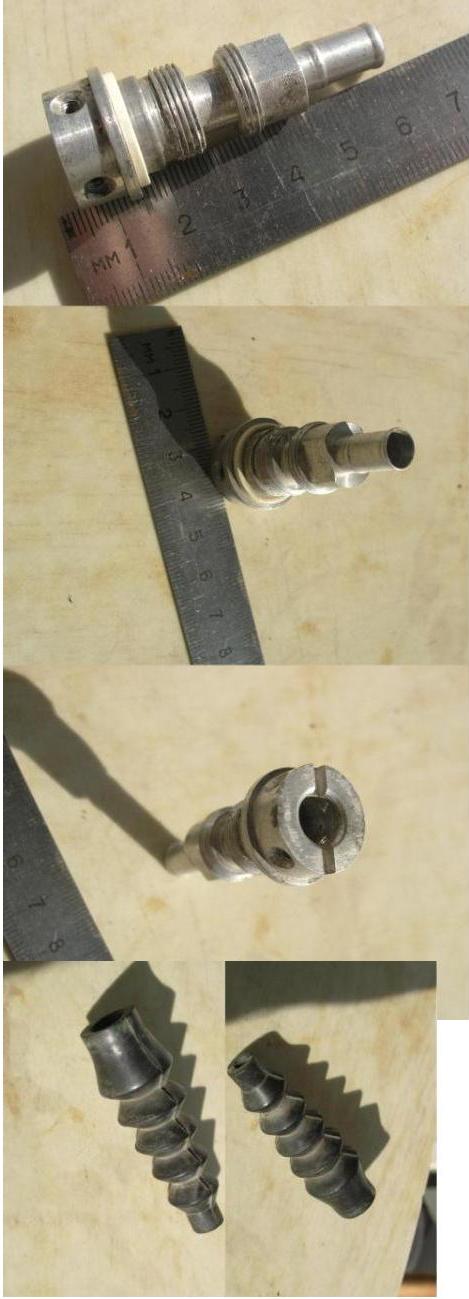

Здравия . вот простои и достаточно надёжный гермо ввод . Гайку фотографировать не стал , одна резьба в корпус другая контро гайка .Работает это следующим образом если такие в воды с обоих концов кабеля то кабель протягивается в силиконовую трубку (кембрик) подходяшего диаметра и длины потом кабель просовывается в гермоввод а трубка натягивается на него и ставится марка (Обжимается капроновой нитью или леской ) в нашем случае один конец кембрика также натягивается на гермоввод а другой просто обжимается маркой прямо на кабель вот и всё.
Да чуть не забыл предвворительна на силиконовую трубку нужно одеть ещё один небольщой кусочек кембрика ( или вот такой пыльник) немного большего диаметра когда поставится марка то этот кусочек нужно передвинуть на марку .Это надёжней чем покупные и под силу любому токарю ,на фото сделан из нежавейки но можно и из латуни.


Вложенные эскизы изображений

[Mr. FOG]

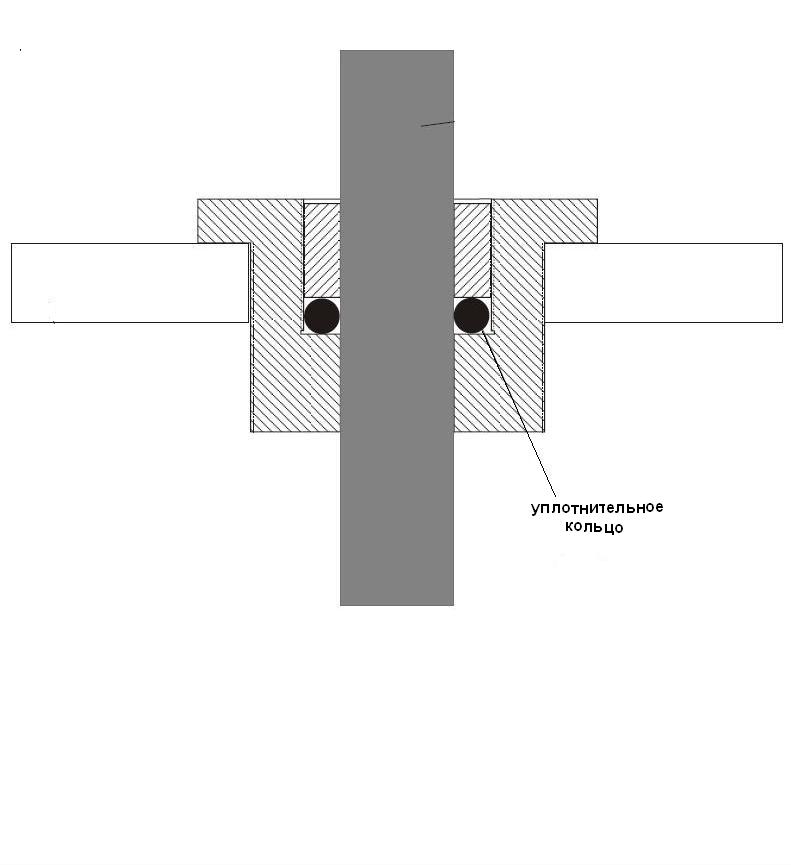

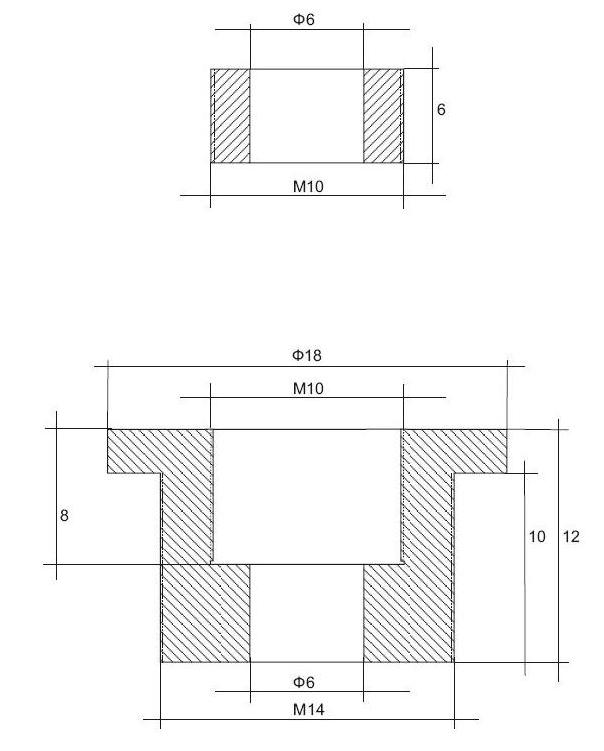

Вот ещё вариант но для его изготовления нужен квалифицырованый токарь.
несколько лет назат я заказывал примерно такойже в одной шаражке ,нарезать резбу внутри токарь не смог.Фоттки и чертежи взяты с сайта http://md4u.ru/forum/viewtopic.php?t=2183

там же имеется сылка на бокс ,,flagmanа"

Сообщение отредактировано Mr. FOG: Oct 29 2008, 19:07

Вложенные эскизы изображений

[oceanhunter]

Вот они подводные коннекторы (так у нас их называют) ,до 10-20 метров .. легкие и дешёвые (40/80центов/1шт) на этом сайте надо купить минимум на 30$ и они вышлют хоть куда ...

http://www.elecdirect.com/catalog.aspx?cid=150

резинка на них толстая..

размер на катушку в инчах ..

http://i229.photobucket.com/albums/ee117/o...er/P5210136.jpg

http://i229.photobucket.com/albums/ee117/o...er/P5210135.jpg

я их использую и в подводном и в надводном варианте ..

http://i229.photobucket.com/albums/ee117/o...er/P9190291.jpg

http://i229.photobucket.com/albums/ee117/o...er/P6150159.jpg

[Mr. FOG]

Вот они подводные коннекторы (так у нас их называют) ,до 10-20 метров .. легкие и дешёвые (40/80центов/1шт) на этом сайте надо купить минимум на 30$ и они вышлют хоть куда ...

http://www.elecdirect.com/catalog.aspx?cid=150

резинка на них толстая..

размер на катушку в инчах ..

http://i229.photobucket.com/albums/ee117/o...er/P5210136.jpg

http://i229.photobucket.com/albums/ee117/o...er/P5210135.jpg

я их использую и в подводном и в надводном варианте ..
http://i229.photobucket.com/albums/ee117/o...er/P9190291.jpg

http://i229.photobucket.com/albums/ee117/o...er/P6150159.jpg

Вот один из них и протек у flagmanа они из пластмасы чуть перетянул лопнул ,не дожал протекает такие б да из металла то было бы вери гут.

[flagman]

Совершенно в дырочку. Именно такой гермоввод со временем и начинает протекать, хотя резинка уплотнительная в нем тоже толстая. Вот если бы хотя бы в этом же гермовводе но резинка каким-нибудь образом была жестко закреплена к основной части, гермоввод бы не протекал, а так она свободно вынимается, надежда только на то, что она приляжет к основанию, если изначально чуть затянуть по кабелю, потом нажать на кабель и затянуть окончательно (кто держал их в руках, мое пояснение поймет).

[Mr. FOG]

. Вот если бы хотя бы в этом же гермовводе но резинка каким-нибудь образом была жестко закреплена к основной части, гермоввод бы не протекал, а так она свободно вынимается, надежда только на то, что она приляжет к основанию, если изначально чуть затянуть по кабелю, потом нажать на кабель и затянуть окончательно

Здравствуй , А если вместо этой резинки намотать из сырой резины(предварительно потержав её в бензине, а потом раскатать как шнурок или спагетину )она сдавится и к тому же прилипнет и к кабелю и к стенкам основания.

[flagman]

Привет, ну это и будет примерно то же самое, что я поверх закрученного гермоввода наматываю полоску мягкой (не толстой) полиэтиленовой пленки, а сверху обматываю резинкой-венгеркой.

[Mr. FOG]

Ты наверное меня не совсем понял нужно стадартную резинку выкинуть , а в место неё кольцами намотать из сырой резины когда зажмеш и бензин испарится она станет почти единым целым как завулканизированая и к кабелю приклеется и к стенкам .

[flagman]

Да по-моему вся суть гермоввода в том, чтоб его при случае можно было бы быстро разобрать, как в моем боксе, если залить навсегда, то можно сделать подходящее уплотнение и без гермоввода.

[oceanhunter]

Да по-моему вся суть гермоввода в том, чтоб его при случае можно было бы быстро разобрать, как в моем боксе, если залить навсегда, то можно сделать подходящее уплотнение и без гермоввода.

По моему опыту любой дивайс (подводный) если его откручивать и закручивать постоянно, начнет протекать .... будь то гермоввод или что ..... особенно если использовать его в
океане или море, где волны, мелкая галька, песок, соленая вода .... поэтому я поверх гермоввода использую aquaseal

http://www.nrsweb.com/shop/product.asp?pfid=2294&deptid=1031
абсолютно waterproof и легко снимается когда надо .... Зато я спокоен в воде..

Вот он поверх конекторов
http://i229.photobucket.com/albums/ee117/o...er/P6150159.jpg

Сообщение отредактировано oceanhunter: Nov 3 2008, 04:22

[flagman]

Издержки моей конструкции таковы, что провод внутри верхней крышки через гермоввод должен двигаться, иначе невозможно прикрутить разьем и надвинуть крышку, намазывать-снимать всякие вещества заколебешься, гораздо проще и эффективно обмотать полиэтиленом и резинкой сверху пройтись.

Сообщение отредактировано flagman: May 3 2009, 10:40

[Mr. FOG]

Вот например сегодня уже нашел своего 28 рыжа.

Ты так скоро перегонишь золотовалютный фонд своего государства

[oceanhunter]

Издержки моей конструкции таковы, что провод внутри верхней крышки через гермоввод должен двигаться, иначе невозможно прикрутить разьем и надвинуть крышку, намазывать-снимать всякие вещества заколебешься, гораздо проще и эффективно  обмотать полиэтиленом и резинкой сверху пройтись.  Вот например сегодня уже нашел своего 28 рыжа.

Прорвало !

[Mr. FOG]

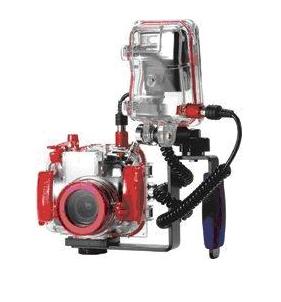

Мне вот ,что интересно производители фотоапаратов позаботились о своих клиентах увлекающихся дайвингом независимо кенон или олимпус выпускают такие боксы и цены реальные в зависимости от моделей в средне 200 баксом .
А вот прозводителям мд обязательно нужен конкретно доргой MD с глубиной в 60 метров расщитаный на профи .
Еслиб какя нибудь побочная вирма начала выпуск АНАЛОГИЧНЫХ боксов на бредовые модели (Терки ,Эксплореры ,фишеры и т.д.) по реалным ценам то она б озолотилась.

Сообщение отредактировано Mr. FOG: Nov 12 2008, 16:56

Вложенные эскизы изображений

[flagman]

При наличии стеклотекстолита, электролобзика, эпоксидки и элементарных знаний в области геометрии сочинить бокс на практически любой прибор - не есть проблема, максимум неделя послеробочих вечеров.

[Mr. FOG]

Эт понятно только с заводским всеравно не сравниш вот у тебя управления ни какого нет ,а в боксах на фотики все функцыи выведены .Я думау ,что и Ты вряд ли стал саостоятельно изготавливать еслиб готовый на твою терку продовался скажем за 200 баксов это все от безвыходности привращаемся в кулибиных
Владимир все забываю спросить :катушка которую под воду используеш кольцо или DD.

Сообщение отредактировано Mr. FOG: Nov 13 2008, 16:08
