Глюк Ака Сигнум 7272, Колбасит сигнума

[TRASSER]

Я знаю что мало, но при этом он должен сообщить о разряде. А не глючить. Думал акки козлят, ставлю алкалиновые разряженные. колбасит пиликает. Потом выдает что батарейки разряжены. Ставлю новые, идеальный прибор... все на макс выкручиваю. И фильтр аф3 ставлю чтоб тихо работал (в доме проверяю) 54см на пятак 31 года. Различает нормально. Хз что ему надо. .. умываю руки))) 3 день сна нет, думаю что может быть. Поедет наверное в ака он, на сервис.

[sss]

Да это он. Увеличение ёмкости ни чего не изменит, только батарею высасывать будет сильнее при включении - главное чтоб исправный был.

Конденсатор сглаживает пульсации в цепях питания! Некоторые экземпляры Сигов при снижении напряжения ниже 7 вольт начинали бубнить. Увеличение ёмкости "входного" конденсатора устраняло дефект и давало возможность "доесть" батарейки...

Вообще, судя по видео, ассоциируется с отсутствием катушки! Точнее с её переодическими отключениями. На видео это происходит после встряски или ударов...
Некоторые приборы, если включить без катушки, (ну сначала, там надпись: датчик не адаптирован) переходят в рабочий режим и выдают "дробящию стрелку в верх" как на видео!
ПРОВЕРЬТЕ!
Если симптомы схожи - проверьте гнездо на блоке, протрите спиртом и разожмите контакты...

[TRASSER]

Конденсатор сглаживает пульсации в цепях питания! Некоторые экземпляры Сигов при снижении напряжения ниже 7 вольт начинали бубнить. Увеличение ёмкости "входного" конденсатора устраняло дефект и давало возможность "доесть" батарейки...

Вообще, судя по видео, ассоциируется с отсутствием катушки! Точнее с её переодическими отключениями. На видео это происходит после встряски или ударов...
Некоторые приборы, если включить без катушки, (ну сначала, там надпись: датчик не адаптирован) переходят в рабочий режим и выдают "дробящию стрелку в верх" как на видео!
ПРОВЕРЬТЕ!
Если симптомы схожи - проверьте гнездо на блоке, протрите спиртом и разожмите контакты...

Оставил на входе конденсатор 1000мкф вместо 470 заводских. А у меня при включении не пишет что датчик не адаптирован. Сразу включается в рабочий режим и сигналит разными металлами. И годограф рисует драконов. Как писал тут один... господа! А может ли, быть причина что я выкинул китайский стабилизатор BA05b или как то так, с прибора и поставил 7805 который ставили на сигнумы ранее тоже в ака. А сегодня мне сказали его выкусить, и выкинуть. И поставить вместо него КР1158ЕН5А. Начал штудировать, а у он линейный стаб. С минимальными потерями между входом и выходом. Потеря не более 0.6 вольта. А тот самый lm7805 теряет кажется около 1.5 вольт между входом и выходом. Бл..ть я все магазины обзвонил и мастерские обьехал в поисках этой кренки. Хренас два. Ака издеваются, замазывая свои косяки в схемотехнике экзотическими стабами.

[sss]

Были бы вы в Москве насыпал бы горсточку... или впаял в прибор.

[TRASSER]

Ну буду тут искать! Поставлю, потом посмотрю если будет так же в ака дорога прибору.

[mud terrain]

Тех. Отдел ака посоветовал заменить стаб 7805 как то так, на кр1158. (Дословно не помню, на бумажке написано) Сказано-сделано. Не фига, проблема есть, просто быстрее выдает сообщение после глюка о севших батареях. Тоесть стал получше вытягивать заряд с батареи и дольше работать на севших до появления сообщения. Знакомые Дали катуху на бессрочное пользование 10 такую же 6.5 кгц. Будем посмотреть, тестить)

я был уверен, что Вы поставили КР1158ЕН5А...

Конденсатор сглаживает пульсации в цепях питания! Некоторые экземпляры Сигов при снижении напряжения ниже 7 вольт начинали бубнить. Увеличение ёмкости "входного" конденсатора устраняло дефект и давало возможность "доесть" батарейки...

Вам не удалось меня удивить

[TRASSER]

я был уверен, что Вы поставили КР1158ЕН5А...
Вам не удалось меня удивить

Странно. Ведь в инете написано что 7805 аналог кр1158ен... поэтому и подумалось что разницы может не быть. А может... вообщем как поставлю, проверю, отпишусь.

Сообщение отредактировано TRASSER: Mar 24 2015, 07:08

[mud terrain]

Странно. Ведь в инете написано что 7805 аналог кр1158ен... поэтому и подумалось что разницы может не быть. А может... вообщем как поставлю, проверю, отпишусь.

С КРЕНкой всё заработает. ................это стабилизатор моста который питает передающую катушку - можно использоватьLT1764, но там надо пару сопротивлений на ножки повесить, зато можно поставить переключатель и изменять напряжение с любым шагом - к примеру от 3.6(как на Сорексе) до, допустим, 6 вольт, вот только баланс надо будет делать при каждом переключении .

[TRASSER]

Значит твкое дело... обьездив все кавказские минеральные воды, не нашел нужной кренки на букву Х... обьездил все радиомастерские. Но и там такой эксклюзивной вещи не оказалось. Уже кинулся заказывать с инета. Как вдруг позвонил товарищ и сказал что есть такой стаб как lt1085 мол он похуже чем кренка, но гораздо лучше 7805... похимичив с распиновкой поставил его. Итог! На полном разряде либо как положено выдает сообщение о разряде. Либо бывает что начинает беситься, но недолго секунд 5 и сдыхает. С сообщением о разряде. Тобишь можно сказать добились своего. Сделал тест с морозилкой, норм балансируется и работает. Кстати хотел импульсник поставить вместо линейного. Чтоб батареи до нуля вытягивало. Побоялся что прибор от импульсного стаба забубнит от волн.

[mud terrain]

Поздравляю

[TRASSER]

Поздравляю

Спасибо Вам большое за помощь! Кстати тестирую негодяя сейчас на стабильность. Сажаю как говориться акки на турбе)))

[KhAndrew]

Господа а схемка Сигнума у кого-нибудь имеется?

[KhAndrew]

Кстати хотел импульсник поставить вместо  линейного. Чтоб батареи до нуля вытягивало. Побоялся что прибор от импульсного стаба забубнит от волн.

В Whites XLT по питанию стоят два импульсника на +5 и -5 вольт и всё работает.

[TRASSER]

Господа а схемка Сигнума у кого-нибудь имеется?

Это коммерческая тайна) т.к там реально всей схемотехники тысячи на три) схему врядли вы найдете в свободном доступе.

[TRASSER]

Вообщем охладил до -10. Работает идеально без сбоев. Далее нагревшись до комнатной температуры проверил еще раз, пашет без сбоя. Затем слегка нагрел феном его, робит как надо. Залачил места пайки. Собрал, проверил еще раз балансировки и стабильность. Вроде все нормально. Итого было заменено, Входной конденсатор вместо 470мкф поставил 1000мкф, шунтирующий конденсатор, вместо 100мкф поставил 470 мкф, стабилизатор напряжения вместо Lm2931 поставил ams1117 5v, стабилизатор напряжения вместо Lm7805 (стоял его китайский аналог, который так и не смог рашифровать) поставил Lt1085.
p.s. с импульсным стабом косяк был. Он от 3.5 вольт делал 5 вольт. Но если подавать на него 6.5 и выше вольт, он начинает их пропускать на выходе. Тобишь пашет и на понижение и на повышение. А это не то что надо было...

Сообщение отредактировано TRASSER: Mar 25 2015, 07:50

[TRASSER]

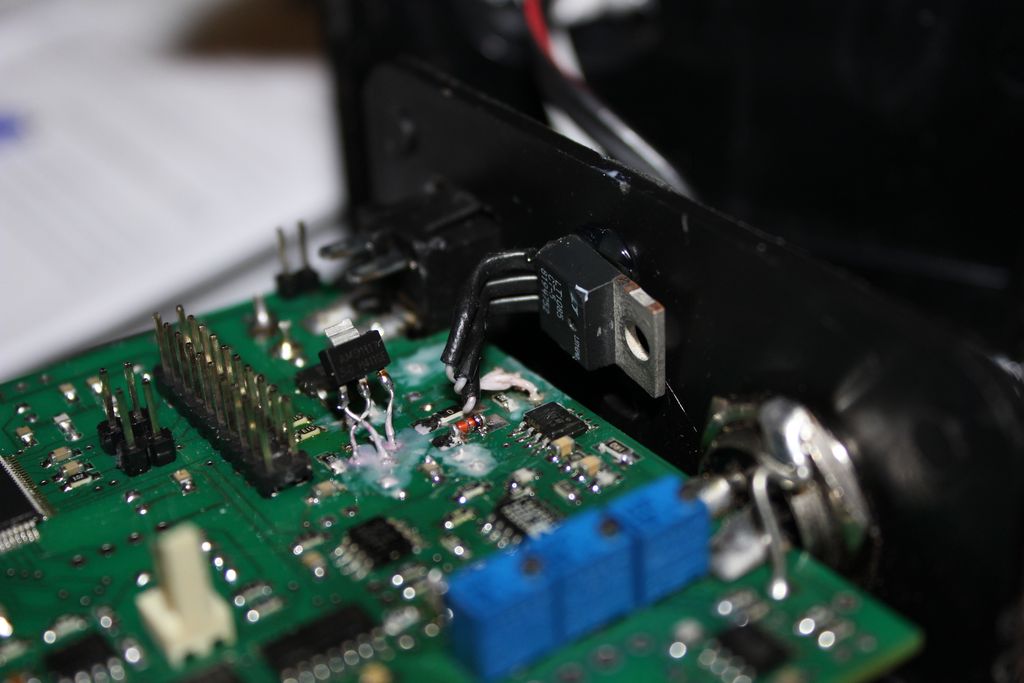

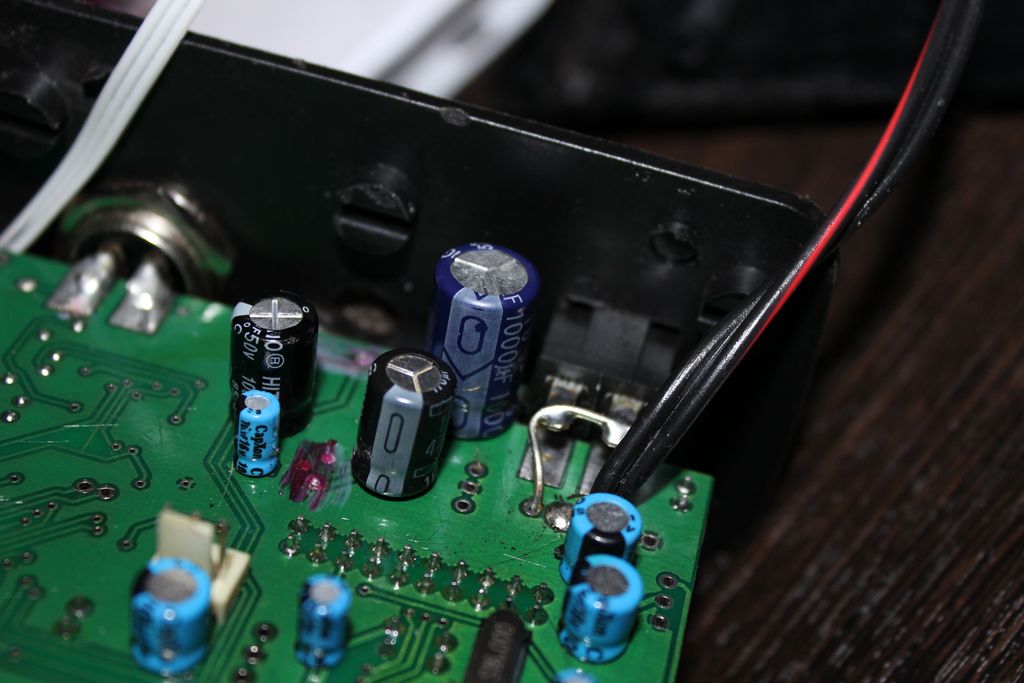

Собственно вот замененные детали, цоколевка не совпадала, пришлось импровизировать.

Сообщение отредактировано TRASSER: Mar 25 2015, 07:39

Вложенные эскизы изображений

[KhAndrew]

Зачем ставить 1085. Куда такие токи. Поставьте любой Low Drop на 5в и 500ма. Тот же 1117.

[KhAndrew]

Зачем ставить 1085. Куда такие токи. Поставьте любой Low Drop на 5в и 500ма. Тот же 1117.

[KhAndrew]

Я не могу понять что за аппарат на фото. У меня в сигнуме всё по другому.

[TRASSER]

Я не могу понять что за аппарат на фото. У меня в сигнуме всё по другому.

Сигнум 7272сфт
