Глюк Ака Сигнум 7272, Колбасит сигнума

[TRASSER]

Контакты поджимал, прибор чистил внутри. Начинает орать или при прохладном воздухе или на подсевших батареях, т.к час-полтора сначала норм работает, потом как аккумы подсаживаются начинается такая какафония, годограф вертикально становится, и орет фольговым сигналом. Чуть пристукнешь затыкается, еще раз куст или землю цепляешь орет... Меняю бокс с батареями, потом хожу вроде норм до какого то времени, что за шляпа с прибором? Собственно вот видео заснял.

http://www.youtube.com/watch?v=fuBg31gaB90

Сообщение отредактировано TRASSER: Mar 20 2015, 17:54

[unlit]

Прибор какого года? Доработку "на танталы" не делали? Возможно подсохли электролиты по питанию... непонятно, почему именно на "тычёк" заводится... возможно отпаялось что-нть, дребезг на плате.

[TRASSER]

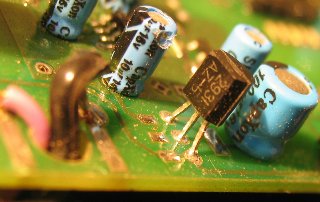

покурив форум, допер что прибор того года когда партия оказалась бракованной из за стабилизаторов. Землеройк писал как это исправлять, кстати заметил такая фигня начинается когда холодает. При комнатной температуре отстраивался балансировался и линия ровная была, Но как только Заморозил прибор в морозилке 20 минут и попробывал вновь остроится, не получилось, линия рисовала паутины и кракозябры, фаза плавала сильно. Вообщем косяк как у многих сигов 12 года выпуска. Завтра заменю.

Вложенные эскизы изображений

[unlit]

А какой на какой меняют? Ради интереса))). Или ссылочку...

[TRASSER]

А какой на какой меняют? Ради интереса))). Или ссылочку...

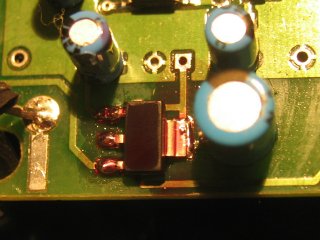

Вообщем сегодня поменяли этот AZ-5 на почти такой же, маркировка другая. (не хотели сразу плоский ставить, т.к там неудобно на предыдущей серии сига. Сейчас охладил, тоже самое, только сигналит теперь не на +08 фольгой, а на +50, годограф вправо ушел!
Вот Хз оно или не оно, ставить плоский линейный стаб... или нет... или причина другая? Теряюсь в догадках. Не нашел я рекомендованный LM 1117 5v взял такой же, фирма другая, AMS 1117 5v. Завтра паяем.

to be continued...

[unlit]

Понятно... может, конечно в АКА и попалась партия 2931, которая не держит низкую температуру, но это вряд ли... Скорее всего, никакие это не "бракованные" стабилизаторы, просто слабенькие, выходной ток до 100мА. Видимо, сигу не хватает, при его мощи. 1117 в 10 раз больший ток на выходе держит, поставьте его, хуже точно не будет.
Но вот что-то мне кажется, что причина такого поведения вовсе не стаб.
П.С.: А кстати, что за батареи? Далеко не все на холоде себя хорошо ведут!

Сообщение отредактировано unlit: Mar 22 2015, 03:00

[TRASSER]

Понятно... может, конечно в АКА и попалась партия 2931, которая не держит низкую температуру, но это вряд ли... Скорее всего, никакие это не "бракованные" стабилизаторы, просто слабенькие, выходной ток до 100мА. Видимо, сигу не хватает, при его мощи. 1117 в 10 раз больший ток на выходе держит, поставьте его, хуже точно не будет.
Но вот что-то мне кажется, что причина такого поведения вовсе не стаб.
П.С.: А кстати, что за батареи? Далеко не все на холоде себя хорошо ведут!

поменял на 1117, и шунтирующий кондер со 100 мкф до 470 поменял, как Львович советовал. Балансироваться стал норм, что холодный что теплый. Но проблема трели не ушла, как только батареи подходят к концу начинает дико орать пулеметной трелью. Помогает замена батареек на новые. Вот хз, в ака что ли звонить мож че дельное посоветуют.

[sss]

Про "стабы": LM1117IMPX-5.0 маркировка N06B они -40+125С.
Остальное 0+125С
Если начинает бубнить на подсевших батарейках увеличиваем входную ёмкость до 1000-2200мкФ. лучше с низким ESR
А трели на видео... как-то после ударов возникают??? Отключите катушку и включите прибор. Если трели аналогичный - катушка...

[kapustka]

Было что-то похожее. Сначала поорал он, потом вообще перестал видеть объекты на глубине, если только впритык. Было это на холоде. Отдавал в сервис. Сказали, что сгорел конденсатор.

[TRASSER]

Про "стабы": LM1117IMPX-5.0  маркировка  N06B они -40+125С.
Остальное 0+125С
Если начинает бубнить на подсевших батарейках увеличиваем входную ёмкость до 1000-2200мкФ. лучше с низким ESR
А трели на видео... как-то после ударов возникают??? Отключите катушку и включите прибор. Если трели аналогичный - катушка...

Lm стаба не было взял ams1117 5v у него как вы описали диапазон работы. Ну охладил примерно до -5-7 нормально балансируется. А трель возникает из неоткуда, просто идешь себе ищешь, смотришь треть заряда лсталось уже от батареи тут какафония начинается. Через некоторое время пишет батарея разряжена. Я хоть и дуб в электронике но похоже что какой то кондер не накапливает достаточной энергии для стабильной работы системы на низком токе садившихся батареек... если вам не тяжело, можно фотографию где этот входной кондер стоит? Или хотя бы на словах какой там стоит с завода, и где? Буду очень признателен!

P.s Катуху вчера подсоединяли на сорекс про, по воздуху 50 см дает стабильно на 5 коп, работает идеально без сбоев.

Сообщение отредактировано TRASSER: Mar 23 2015, 09:09

[mud terrain]

Lm стаба не было взял ams1117 5v у него как вы описали диапазон работы. Ну охладил примерно до -5-7 нормально балансируется. А трель возникает из неоткуда,  просто идешь себе ищешь, смотришь треть заряда лсталось уже от батареи тут какафония начинается. Через некоторое время пишет батарея разряжена. Я хоть и дуб в электронике но похоже что какой то кондер не накапливает достаточной энергии для стабильной работы системы на низком токе садившихся батареек... если вам не тяжело,  можно фотографию где этот входной кондер стоит? Или хотя бы на словах какой там стоит с завода, и где?  Буду очень признателен!

P.s Катуху вчера подсоединяли на сорекс про, по воздуху 50 см дает стабильно на 5 коп, работает идеально без сбоев.

....не, так приборы не чинят, у Вас, что даже мультиметра нет? ...какое напряжение на батареях(в кассете), какое на входе платы? - всё под нагрузкой ...какое напряжение на выходах стабилизаторов, при заряженных батареях, при разряженных??? - там их четыре...
и не надо менять всё подряд, - неисправность надо отыскать....
или остановиться вовремя, чтобы не жалеть о содеянном

[TRASSER]

Все подряд не меняю, только то, что ака сами советовали. Проблема с балансом грунта на холоде ушла. Осталась вторая с бешенством на разряде. И Эта проблема судя по жалобам на форуме не у меня одного. В ака эту проблему быстро решают, но мне слать прибор далеко и долго. Поэтому и прошу помощи ведь проблема рядовач как у многих. Вроде не пальцем деланный, заменить деталь смогу сам. А прибор уже не гарантийный давно. Поэтому впринципе не потеряю гарантии если вы об этом.
P.s что аккумуляторы что батарейки не важно, при разряде начинает глючить. Уже проверено. И не важно какое там напряжение на садившихся батареях. Он должен оповестить о разреженных элементах и все на этом. А не орать цветниной пулеметной очередью а затем выдавать через какое-то время что батареи сдохли. Проблема по любому имеет место быть. )

Сообщение отредактировано TRASSER: Mar 23 2015, 11:51

[mud terrain]

вот я и пытаюсь помочь... ремонт надо начинать с проверки питания, стабилизаторы должны обеспечивать постоянный уровень напряжения независимо от напряжения батареи, при разрядки батареи ниже уровня способного обеспечить нормальную работу стабилизаторов прибор подаёт сигнал... Прибор измеряет напряжение батареи, об уровне напряжения на стабилизаторах он не знает, но от этого(уровня) зависит его нормальная работа. Знать напряжения очень важно, без этого не возможны дальнейшие шаги.
N.B.
Косвенным признаком большой утечки конденсатора является его нагрев, ну и вздутие конечно .

Сообщение отредактировано mud terrain: Mar 23 2015, 15:29

[TRASSER]

Тех. Отдел ака посоветовал заменить стаб 7805 как то так, на кр1158. (Дословно не помню, на бумажке написано) Сказано-сделано. Не фига, проблема есть, просто быстрее выдает сообщение после глюка о севших батареях. Тоесть стал получше вытягивать заряд с батареи и дольше работать на севших до появления сообщения. Знакомые Дали катуху на бессрочное пользование 10 такую же 6.5 кгц. Будем посмотреть, тестить)

Сообщение отредактировано TRASSER: Mar 23 2015, 17:47

[TRASSER]

На другой катухе те же симптомы. Осталось 2 варианта поменять кондер на входе (найти б его еще) а отправлять в московию акашникам (((

[mud terrain]

На другой катухе те же симптомы. Осталось 2 варианта поменять кондер на входе (найти б его еще) а отправлять в московию акашникам (((

провода от батареи к нему припаяны. Тёплых конденсаторов нет?

....мультиметр китайский купить - 200руб...

Сообщение отредактировано mud terrain: Mar 23 2015, 18:36

[TRASSER]

провода от батареи к нему припаяны. Тёплых конденсаторов нет?

....мультиметр китайский купить - 200руб...

Он идет после выключателя 470 мфт, паяю 1000...

[mud terrain]

Он идет после выключателя 470 мфт, паяю 1000...

Да это он. Увеличение ёмкости ни чего не изменит, только батарею высасывать будет сильнее при включении - главное чтоб исправный был.

[TRASSER]

Кондеры холодные. Мультиметром 7 вольт на включенном показывает. Ваша правда. Не чего не дало небольшое увеличение емкости на входе и выходе.

[mud terrain]

7 - мало.. аккумуляторы у Вас? на кассете, под нагрузкой, сколько - 7?

при заряженных аккумуляторах 9 В - всяко.. если не так проверить все контакты и повода в кассете, контакты кассеты с проводом, контакт выключателя, провод от выключателя до платы.
- исправные аккумуляторы - необходимое условие

Сообщение отредактировано mud terrain: Mar 23 2015, 21:10
