 Голд Макс Пауэ, разъём для катушки

Савостаснова
post Mar 27 2024, 09:31
Создана #1


Профи
******

Группа: Посетители
Сообщений: 5,640
Зарегистрирован: 6-September 20
Из: Вологда
Пользователь №: 2,392,131


Пол: мужской

Репутация: 193 кг
-----XXXXX


Здравствуйте! На двух катушках старые разъемы держатся на соплях, надо менять.Где можно купить разъём для катушки ? Заранее благодарен за помощь smile.gif


--------------------
прежний ник савоста 282 кг
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Камертон
post Mar 27 2024, 15:20
Создана #2


Профи
******

Группа: Посетители
Сообщений: 1,269
Зарегистрирован: 14-October 09
Пользователь №: 12,563


Металлоискатель: E-Track
Пол: мужской

Репутация: 120 кг
-----XXXXX


QUOTE(Савостаснова @ Mar 27 2024, 10:31)
Здравствуйте! На двух катушках старые разъемы держатся на соплях, надо менять.Где можно купить разъём для катушки ? Заранее благодарен за помощь smile.gif

Насколько знаю, таких разъемов в продаже нет. Попробуйте отремонтировать старый. Или присылайте мне, я восстановлю
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Савостаснова
post Mar 27 2024, 21:52
Создана #3


Профи
******

Группа: Посетители
Сообщений: 5,640
Зарегистрирован: 6-September 20
Из: Вологда
Пользователь №: 2,392,131


Пол: мужской

Репутация: 193 кг
-----XXXXX


QUOTE(Камертон @ Mar 27 2024, 15:20)
Насколько знаю, таких разъемов в продаже нет. Попробуйте отремонтировать старый. Или присылайте мне, я восстановлю


Спасибо что откликнулись smile.gif Сначала, конечно, попробую сам.


--------------------
прежний ник савоста 282 кг
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Fuma
post Mar 28 2024, 20:35
Создана #4


Профи
******

Группа: Продавцы
Сообщений: 2,128
Зарегистрирован: 1-September 09
Пользователь №: 11,796
Персональная

Пол: мужской

Репутация: 1331 кг
-----XXXXX


Главное начать. Легче два раза разобрать и собрать катушку, чем один раз разобрать и собрать разъем от XP GMP или GMAXX. Но от GMP проще.

Вложенные эскизы изображений
Присоединенное изображение
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Савостаснова
post Mar 30 2024, 11:23
Создана #5


Профи
******

Группа: Посетители
Сообщений: 5,640
Зарегистрирован: 6-September 20
Из: Вологда
Пользователь №: 2,392,131


Пол: мужской

Репутация: 193 кг
-----XXXXX


QUOTE(Fuma @ Mar 28 2024, 20:35)
Главное начать. Легче два раза разобрать и собрать катушку, чем один раз разобрать и собрать разъем от XP GMP  или GMAXX. Но от GMP  проще.


время пожимает, надо на днях в поле выбираться, поэтому сколхозили из термоклея, вроде бы довольно крепко...если найду разъём, то переделаю


user posted image

теперь ещё вопрос..на второй катушке провод потрескался и от этого бывает поёт как сумасшедшая, потрясёшь ей, перестаёт..через какое-то время опять барахлит.

лучше всего, наверное поменять провод..они продаются? или попробовать заизолировать микротрещины ?


--------------------
прежний ник савоста 282 кг
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

крот.ру
post Mar 30 2024, 11:58
Создана #6


Профи
******

Группа: VIP
Сообщений: 7,219
Зарегистрирован: 17-May 15
Из: Кузбасс
Пользователь №: 2,334,006


Пол: мужской

Репутация: 751 кг
-----XXXXX


Доброго дня! Время поджимает! ...блин. Кабель на катушке лучше заменить полностью, тем более потрескался, отошлите ФУМЕ.
--кУПИТЕ НА ОЗОНЕ штеккер 4-х пиновый , маму -папу , замените на блоке и катушке. Я в запасе всегда держу , мало ли что. Там надо всего четыре штырька..... 17.gif

user posted image

user posted image
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

sansi
post Mar 30 2024, 15:05
Создана #7


Пользователь
**

Группа: Посетители
Сообщений: 70
Зарегистрирован: 23-November 19
Пользователь №: 2,385,433


Пол: мужской

Репутация: 11 кг
-----X----


Подскажите какой провод на катушку, под замену берете? из доступных.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

All-searching
post Mar 30 2024, 15:14
Создана #8


Профи
******

Группа: Посетители
Сообщений: 1,302
Зарегистрирован: 15-January 11
Пользователь №: 25,082


Пол: мужской

Репутация: 113 кг
-----XXXXX


QUOTE(крот.ру @ Mar 30 2024, 11:58)
Доброго дня! Время поджимает! ...блин. Кабель на катушке лучше заменить полностью, тем более потрескался, отошлите ФУМЕ.
--кУПИТЕ НА ОЗОНЕ  штеккер 4-х пиновый , маму -папу , замените на блоке и катушке. Я в запасе всегда держу , мало ли что. Там надо всего четыре штырька..... 17.gif

user posted image

user posted image


Сергей, привет!
Конечно, лучше поменять кабель, но если срочно и не продавать, к примеру, я купил термоусадку за чуть больше ста рублей. На детеч вся осыпалась, предыдущий хозяин изолентой замотал, вот и разъело в конец. Правда, снизу сантиметров 10 осталось родной оплётки и это хорошо, термоусадка внахлёст и сверху получилась. Не затечет даже микро капля. Это для вайтса катушка. Но пришлось штекер отпаять, так как усадка недорогая и 2 к 1 если не ошибаюсь, коэффициент у неё.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Ivan_Susanin
post Apr 1 2024, 20:25
Создана #9


Пользователь
**

Группа: Посетители
Сообщений: 37
Зарегистрирован: 4-January 18
Пользователь №: 2,371,021


Пол: мужской
Номер карты: 42************33

Репутация: 5 кг
-----X----

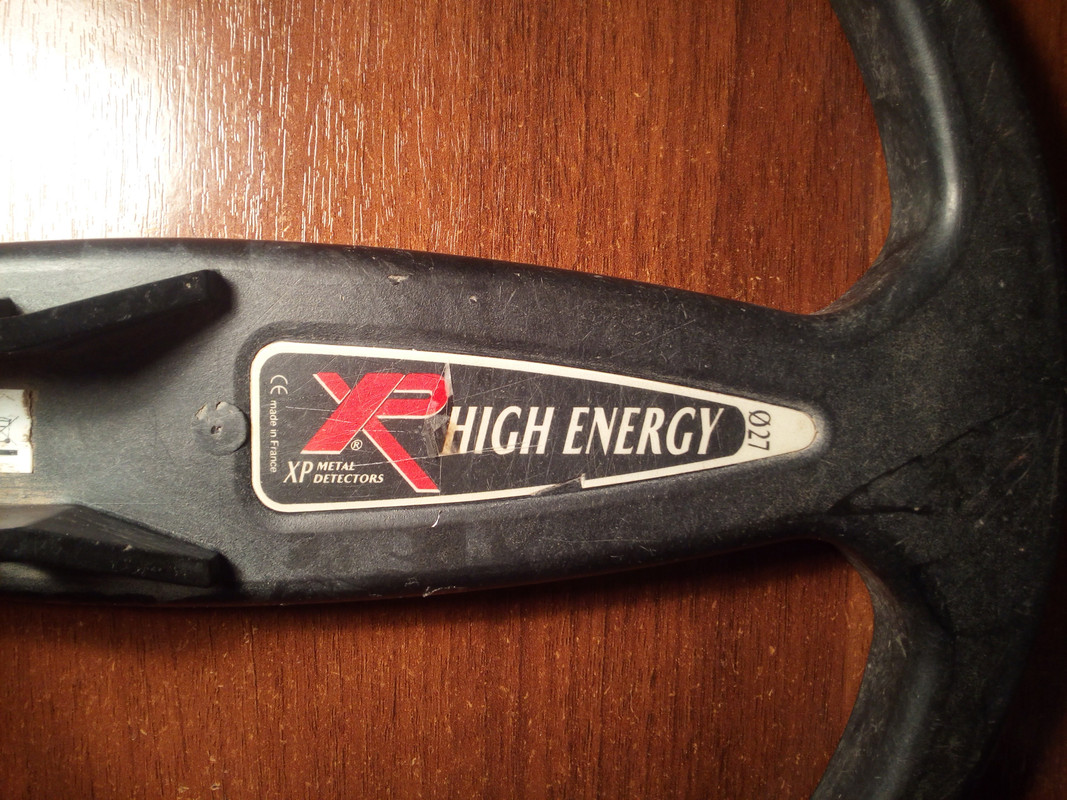

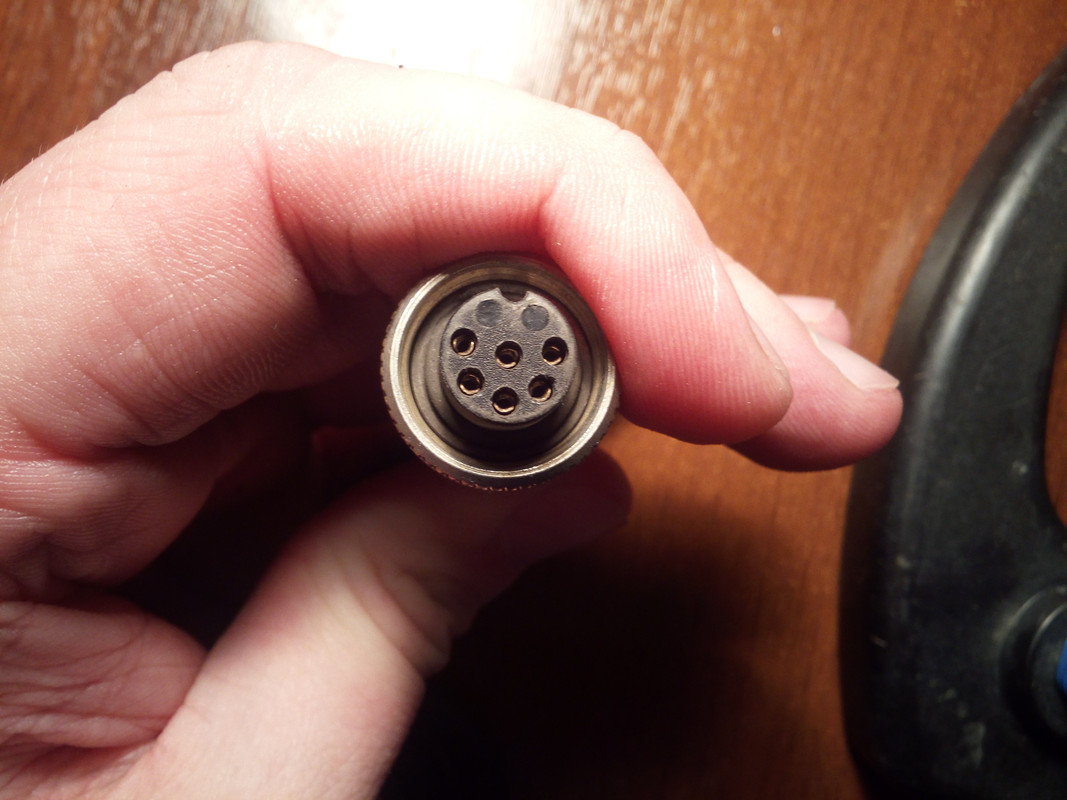

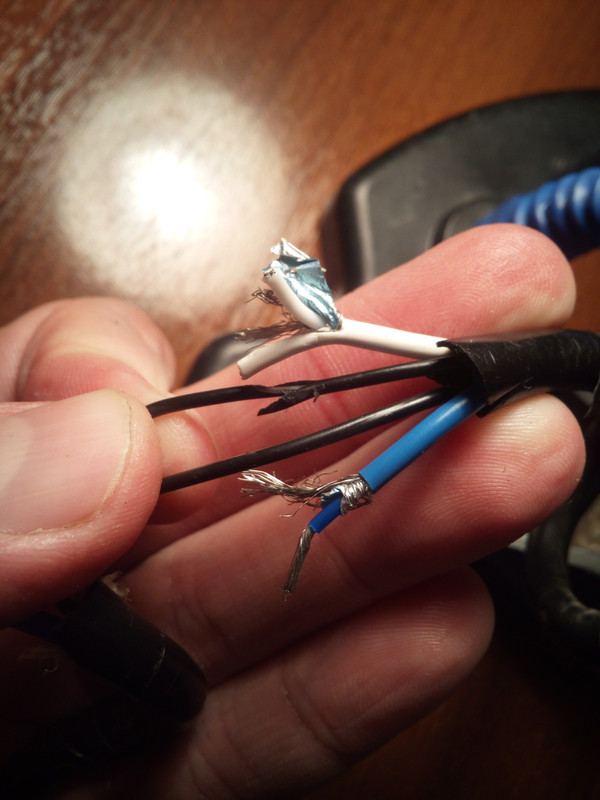

Если я не прав, поправьте меня, но в штатном разъёме задействованы все 6 пинов. От двух средних в катушку идут 2 чёрных провода. Раз они туда идут, значит они для чего-то нужны. Если заменить разъём на 4х пиновый. то будет ли всё работать без этих двух проводов?

user posted image

user posted image

user posted image
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Apr 1 2024, 21:05
Создана #10


Профи
******

Группа: Продавцы
Сообщений: 3,754
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1258 кг
-----XXXXX


В разъёме катушки задействованы только 4 пина.
Два чёрных "провода" в кабеле, это пластиковые жилы для усиления, без меди внутри.

Сообщение отредактировано WaS: Apr 1 2024, 21:05


--------------------
Ремонт и профилактика металлоискателей
nsx777@yandex.ru
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Ivan_Susanin
post Apr 2 2024, 07:08
Создана #11


Пользователь
**

Группа: Посетители
Сообщений: 37
Зарегистрирован: 4-January 18
Пользователь №: 2,371,021


Пол: мужской
Номер карты: 42************33

Репутация: 5 кг
-----X----


Посмотрите внимательно моё последнее фото: я срезал изоляцию с одного из чёрных проводов. Внутри медная жила, звонится на центральный пин.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Apr 2 2024, 07:33
Создана #12


Профи
******

Группа: Продавцы
Сообщений: 3,754
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1258 кг
-----XXXXX


QUOTE(Ivan_Susanin @ Apr 2 2024, 07:08)
Посмотрите внимательно моё последнее фото: я срезал изоляцию с одного из чёрных проводов. Внутри медная жила, звонится на центральный пин.


Интересный вариант..
У меня были без медной жилы.

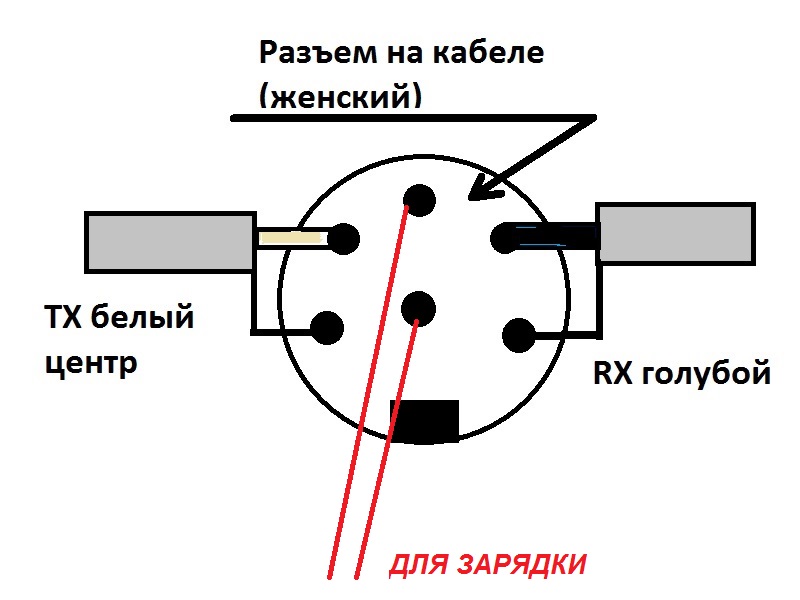

В любом случае в работе участия не принимают - в разъёме блока центральные контакты предполагаются для зарядки акб. В катушке они или не распаяны, или пустые.
В вашем случае, подключение к центральному пину сделали чтоб "заземлить" не используемый провод.

Сообщение отредактировано WaS: Apr 2 2024, 07:36


--------------------
Ремонт и профилактика металлоискателей
nsx777@yandex.ru
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Fuma
post Apr 2 2024, 11:19
Создана #13


Профи
******

Группа: Продавцы
Сообщений: 2,128
Зарегистрирован: 1-September 09
Пользователь №: 11,796
Персональная

Пол: мужской

Репутация: 1331 кг
-----XXXXX


Куда нас завел? Сусанин Иван,
Идите к чертям, заблудился я сам.

В этих черных вкладышах в кабель, внутри лавсановые нити. Вкладыши в этом кабеле, так же
как в других кабелях для металлоискателя, разные нитки, прокладки, слюда и подобные вложения служат для того, чтобы основным сигнальным проводкам была хоть какая то возможность избежать разрывов при изгибах кабеля. Это шанс не порваться. Если проводки будут крепко приварены к наружной оболочке, то порвутся быстрее. Нужен какой то люфт. В кабелях для ХП используются четыре сигнальных провода, и 4 контактов достаточно. Больше не надо. Сейчас разрезал кабель ХР, черную вкладку. Внутри синтетические нити.

Вложенные эскизы изображений
Присоединенное изображение Присоединенное изображение
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

крот.ру
post Apr 2 2024, 16:17
Создана #14


Профи
******

Группа: VIP
Сообщений: 7,219
Зарегистрирован: 17-May 15
Из: Кузбасс
Пользователь №: 2,334,006


Пол: мужской

Репутация: 751 кг
-----XXXXX


QUOTE(All-searching @ Mar 30 2024, 15:14)
Сергей, привет!
Конечно, лучше поменять кабель, но если срочно и не продавать, к примеру, я купил термоусадку за чуть больше ста рублей. На детеч вся осыпалась, предыдущий хозяин изолентой замотал, вот и разъело в конец. Правда, снизу сантиметров 10 осталось родной оплётки и это хорошо, термоусадка внахлёст и сверху получилась. Не затечет даже микро капля. Это для вайтса катушка. Но пришлось штекер отпаять, так как усадка недорогая и 2 к 1 если не ошибаюсь, коэффициент у неё.


Совершенно разумно, если для себя. Щас есть термоусадка на клеевой основе, типа термоклея внутри. Так вообще супер! Теперь пользуюсь ей постоянно на работе. а если штеккер отпаять и натянуть нужную термоусадку, тогда ещё проживёт кабель, но будет в этом месте очень колом стоять кабель, ну да,,,главное, что работает.
--А по изоленте на кабеле, ещё 8-мь лет назад отписывался, что клейкая основа изоленты, очень пагубно влияеет на оболочку кабеля. Впрочем как и на сам корпус катушки. Но тут вопрос , про средние гнёзда на штеккере. Автору тему рекомендую прислушаться, тем более уже спецы подтвердили. Сам несколько раз перепаявал камрадам пожожие штеккера. Работают только четыре пина...С уважением pioneer.gif
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Савостаснова
post Apr 2 2024, 20:05
Создана #15


Профи
******

Группа: Посетители
Сообщений: 5,640
Зарегистрирован: 6-September 20
Из: Вологда
Пользователь №: 2,392,131


Пол: мужской

Репутация: 193 кг
-----XXXXX


QUOTE(Fuma @ Apr 2 2024, 11:19)
Куда нас завел? Сусанин Иван,
Идите к чертям, заблудился я сам.





Иван очень педантичный товарищ , всегда докапывается до полной ясности.


--------------------
прежний ник савоста 282 кг
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Ivan_Susanin
post Apr 3 2024, 12:57
Создана #16


Пользователь
**

Группа: Посетители
Сообщений: 37
Зарегистрирован: 4-January 18
Пользователь №: 2,371,021


Пол: мужской
Номер карты: 42************33

Репутация: 5 кг
-----X----

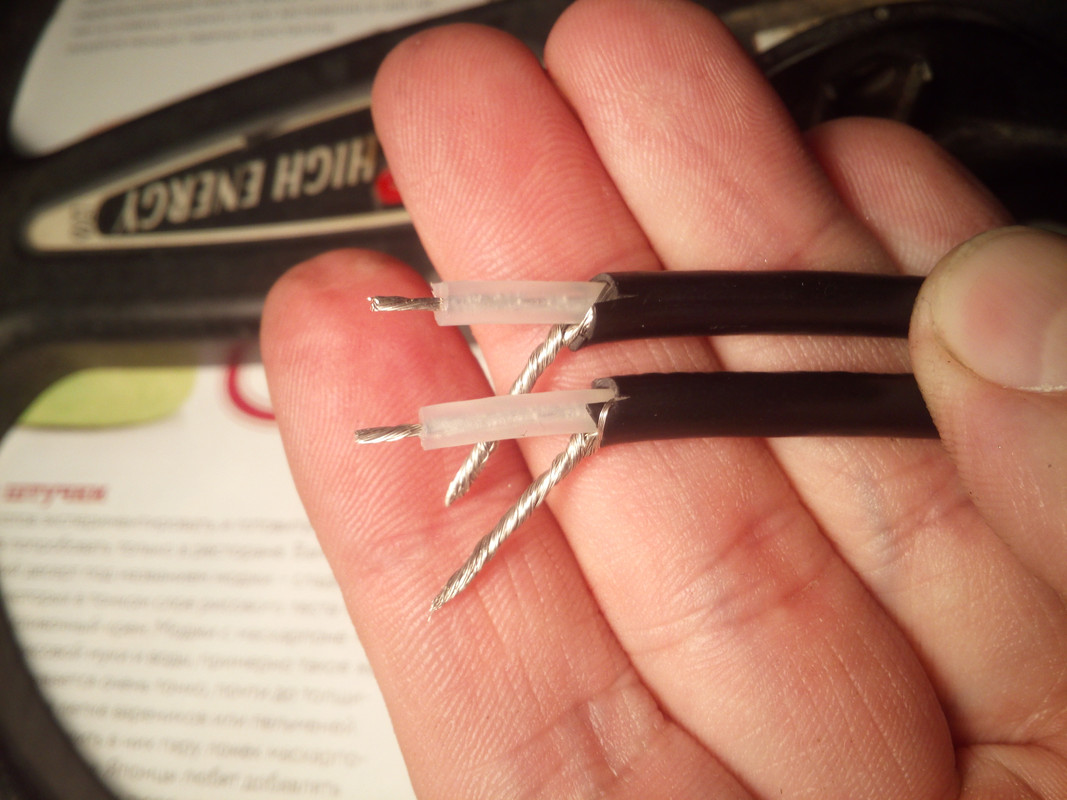

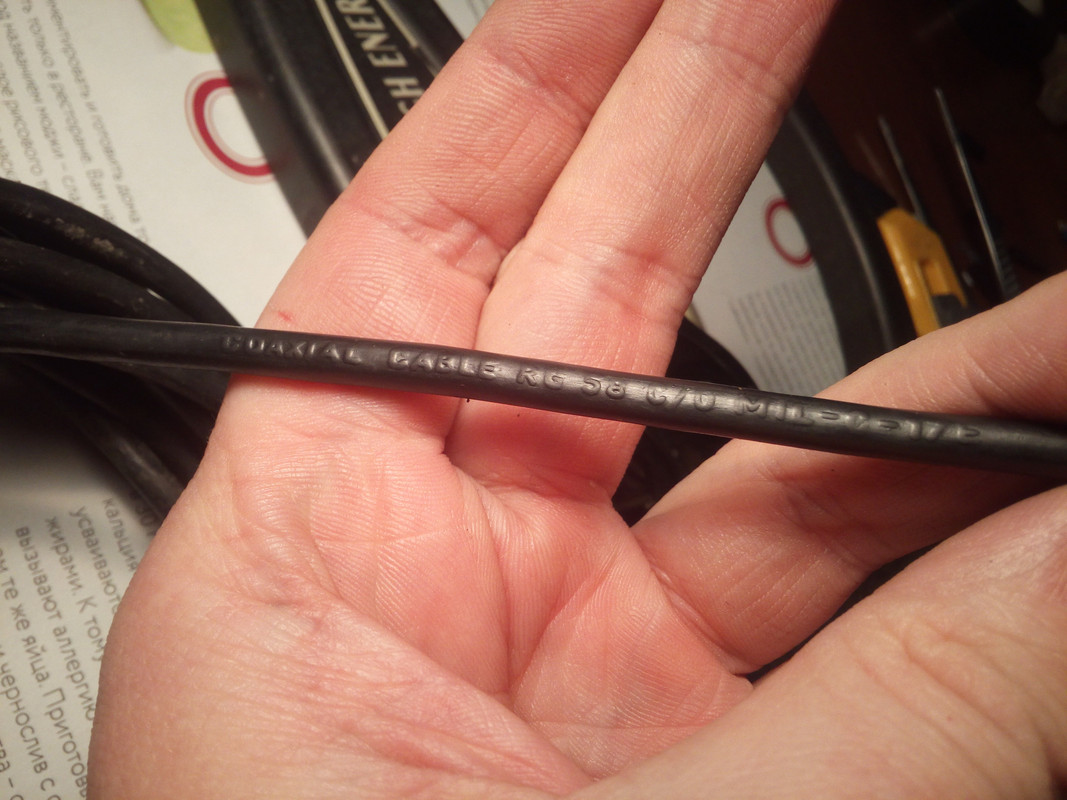

Всем спасибо за подробные ответы. Два чёрных провода действительно оказались не задействованы. ddd.gif Попробую использовать для ремонта катушки 2 таких кабеля(это всё что удалось найти в гараже) smile.gif Надеюсь, что подойдут, и всё заработает. А вот Серёжа всё ещё надеется, что в воскресенье поедет вместе со всеми на открытие сезона cheesy.gif (с отремонтированной катушкой) 14.gif

user posted image

user posted image
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

крот.ру
post Apr 3 2024, 14:17
Создана #17


Профи
******

Группа: VIP
Сообщений: 7,219
Зарегистрирован: 17-May 15
Из: Кузбасс
Пользователь №: 2,334,006


Пол: мужской

Репутация: 751 кг
-----XXXXX


Доброго дня. Я бы не стал приделывать такой кабель, хотя и он будет работать.
