 Е-Трак, Трак не включается при ....

комбат
post Feb 16 2024, 13:38
Создана #1


Профи
******

Группа: VIP
Сообщений: 2,082
Зарегистрирован: 6-November 07
Из: Предуралье
Пользователь №: 2,911
Почётный посетитель

Пол: мужской

Репутация: 199 кг
-----XXXXX


Доброго времени всем форумчанам.Краткая история ... Решил продать свой Е трак ,потому как лежит без дела несколько лет после того как купил Эквинокс, годы берут своё,рука уже не справлялась с ним.
Случайно при проверке по продаже выяснилось что МД не работает при присоединении катушки то есть не включается ,или правильнее ,при попытке включения- выключается на половине мелодии включения прибора.. Случайно, в моих темах обнаружил что подобное уже было у меня с данным прибором в 2017году,но как все решилось не помню ....Никуда не отправлял в ремонт точно.
Суть проблемы та же,прибор не включается при подсоединённой катушке ,без катушки прибор включается ,все функции работают штатно. прибор не мыл в отличии от 2017 года.
Прибор вскрыл,окислений нет,пропайка как думаю платы питания ничего не дала,что посоветуете? Очень надеюсь на помощь форумчан.


--------------------
Напомните мне, о выигранных мной лотах.номер карты ..........1605
User is online! Profile Card PM
 Go to the top of the page
  + Quote Post

Radiomans
post Feb 16 2024, 14:51
Создана #2


Профи
******

Группа: Пляжники
Сообщений: 7,336
Зарегистрирован: 9-November 07
Из: ExUSSR
Пользователь №: 2,926
Признаный авторПризнаный авторПочётный посетитель


Металлоискатель: CZ-20 F-75 Exp2 7250
Интересы: _ ____ ____

Репутация: 387 кг
-----XXXXX


Короткое замыкание в проводе катушки. Поставьте другую катушку и всё будет в порядке.
(Эту катушку сразу на выброс или ремонт, к прибору её больше не присоединяйте пока Етрак не сгорел !! )
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Feb 16 2024, 16:56
Создана #3


Профи
******

Группа: Продавцы
Сообщений: 3,754
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1258 кг
-----XXXXX


QUOTE(Radiomans @ Feb 16 2024, 14:51)
Короткое замыкание в проводе катушки. Поставьте другую катушку и всё будет в порядке.
(Эту катушку сразу на выброс или ремонт, к прибору её больше не присоединяйте пока Етрак не сгорел !! )


Дополню - если и с исправной катушкой будет выключаться, значит прибору уже досталось, нужен ремонт


--------------------
Ремонт и профилактика металлоискателей
nsx777@yandex.ru
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Камертон
post Feb 16 2024, 17:50
Создана #4


Профи
******

Группа: Посетители
Сообщений: 1,269
Зарегистрирован: 14-October 09
Пользователь №: 12,563


Металлоискатель: E-Track
Пол: мужской

Репутация: 120 кг
-----XXXXX


Помню, что-то писали про самовосстанавливающийся предохранитель на Эксплорерах. Может дело быть в нем
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Fuma
post Feb 16 2024, 18:26
Создана #5


Профи
******

Группа: Продавцы
Сообщений: 2,128
Зарегистрирован: 1-September 09
Пользователь №: 11,796
Персональная

Пол: мужской

Репутация: 1331 кг
-----XXXXX


Если прибор без катушки включается, а без катушки нет, то дело в выходном каскаде на передающую обмотку. Но тут проблема в том, что такое случалось прежде. И следовательно все элементы рабочие, и надо искать плохой контакт. Плохую пайку, а для профилактики заменить большой конденсатор. На пусковой плате.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Feb 16 2024, 18:33
Создана #6


Профи
******

Группа: Продавцы
Сообщений: 3,754
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1258 кг
-----XXXXX


Просто подкинуть рабочую катушку - включится, прибор рабочий, родную катушку в ремонт или менять.
..не включится - прибор с катушкой в ремонт.


--------------------
Ремонт и профилактика металлоискателей
nsx777@yandex.ru
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Fuma
post Feb 16 2024, 19:05
Создана #7


Профи
******

Группа: Продавцы
Сообщений: 2,128
Зарегистрирован: 1-September 09
Пользователь №: 11,796
Персональная

Пол: мужской

Репутация: 1331 кг
-----XXXXX


Был у меня Сафари. Включался и работал без катушки. С хорошей рабочей катушкой не включался. Неисправность типовая, давно было. Научили знающие люди, сказали, подключи вместо ТХ обычную лампу накаливания. Вот с лампой работал. С катушкой нет. Заменил 4 микросхемы...
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Feb 16 2024, 19:24
Создана #8


Профи
******

Группа: Продавцы
Сообщений: 3,754
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1258 кг
-----XXXXX


QUOTE(Fuma @ Feb 16 2024, 19:05)
Был у меня Сафари. Включался и работал без катушки. С хорошей рабочей катушкой не включался. Неисправность типовая, давно было. Научили  знающие люди, сказали, подключи вместо ТХ обычную лампу накаливания. Вот с лампой работал. С катушкой нет. Заменил 4 микросхемы...


Думаю, ТС не интересны все эти подробности..
А кто ремонтирует, наверняка в теме - поломка, можно сказать, типовая.


--------------------
Ремонт и профилактика металлоискателей
nsx777@yandex.ru
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

комбат
post Feb 16 2024, 21:05
Создана #9


Профи
******

Группа: VIP
Сообщений: 2,082
Зарегистрирован: 6-November 07
Из: Предуралье
Пользователь №: 2,911
Почётный посетитель

Пол: мужской

Репутация: 199 кг
-----XXXXX


Добрый вечер . Спасибо всем за предложения по решению моих проблем .Мне интересны все теории,к которым отношусь серьезно,проверяю все теории при моей возможности,поясняю ,кроме моих двух катушек имею возможность проверить мой прибор с другими сторонними катушками,,а так же проверку моих катушек другим таким же прибором чем и займусь в ближайщее время.



--------------------
Напомните мне, о выигранных мной лотах.номер карты ..........1605
User is online! Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Feb 16 2024, 21:09
Создана #10


Профи
******

Группа: Продавцы
Сообщений: 3,754
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1258 кг
-----XXXXX


QUOTE(комбат @ Feb 16 2024, 21:05)
Добрый вечер . Спасибо всем за предложения по решению  моих проблем .Мне интересны все теории,к которым  отношусь серьезно,проверяю все теории при моей возможности,поясняю ,кроме моих двух катушек имею возможность проверить мой прибор с другими сторонними катушками,,а так же проверку моих катушек другим таким же  прибором чем и займусь в ближайщее время.


Свой е-трак проверьте с другими катушками, а вот катушки(если они под подозрением), не надо проверять на других приборах - можно добавить проблем владельцам )


--------------------
Ремонт и профилактика металлоискателей
nsx777@yandex.ru
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Pixar
post Feb 16 2024, 21:55
Создана #11


Постоянный
****

Группа: Посетители
Сообщений: 227
Зарегистрирован: 23-July 15
Из: Воронеж
Пользователь №: 2,336,580


Пол: мужской

Репутация: 8 кг
-----X----


Тут вариантов не так много-то. Либо каскады генератора накачки ТХ много кушает, либо катушка в кз - слишком большой ток. Либо на плате что-то окислилось и в момент инициализации узлов перегруз по току.
Если с исправной катушкой все тоже самое - блок в ремонт.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Камертон
post Feb 22 2024, 11:44
Создана #12


Профи
******

Группа: Посетители
Сообщений: 1,269
Зарегистрирован: 14-October 09
Пользователь №: 12,563


Металлоискатель: E-Track
Пол: мужской

Репутация: 120 кг
-----XXXXX


В общем, починил я этот прибор. Раскололся SMD конденсатор, трещина была незаметная, то появится, то пропадет. Соответственно, прибор то включался, то нет. Замена конденсатора все исправила. Фото приложу чуть позже
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Feb 22 2024, 11:48
Создана #13


Профи
******

Группа: Продавцы
Сообщений: 3,754
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1258 кг
-----XXXXX


QUOTE(Камертон @ Feb 22 2024, 11:44)
В общем, починил я этот прибор. Раскололся SMD конденсатор, трещина была незаметная, то появится, то пропадет. Соответственно, прибор то включался, то нет. Замена конденсатора все исправила. Фото приложу чуть позже


Да, трещины в smd зло, внешне обычно вообще не видно.
..как получилось найти? - при пропайке?

И рекомендую платы спаять между собой, межплатные разъёмы в е-траке откровенно никакие.

Сообщение отредактировано WaS: Feb 22 2024, 11:50


--------------------
Ремонт и профилактика металлоискателей
nsx777@yandex.ru
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Камертон
post Feb 22 2024, 11:55
Создана #14


Профи
******

Группа: Посетители
Сообщений: 1,269
Зарегистрирован: 14-October 09
Пользователь №: 12,563


Металлоискатель: E-Track
Пол: мужской

Репутация: 120 кг
-----XXXXX


QUOTE(WaS @ Feb 22 2024, 12:48)
Да, трещины в smd зло, внешне обычно вообще не видно.
..как получилось найти? - при пропайке?

Да, прогревал феном, при нагреве прибор ненадолго переставал включаться. Когда остывал - опять работал. Постепенно локализовал место возможной неполадки и шевелил там все SMD, благо там было не много элементов.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Камертон
post Feb 22 2024, 11:57
Создана #15


Профи
******

Группа: Посетители
Сообщений: 1,269
Зарегистрирован: 14-October 09
Пользователь №: 12,563


Металлоискатель: E-Track
Пол: мужской

Репутация: 120 кг
-----XXXXX


Тоже сначала думал на межплатные пины, но там оказалось все нормально
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Feb 22 2024, 11:59
Создана #16


Профи
******

Группа: Продавцы
Сообщений: 3,754
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1258 кг
-----XXXXX


QUOTE(Камертон @ Feb 22 2024, 11:55)
Да, прогревал феном, при нагреве прибор ненадолго переставал включаться. Когда остывал - опять работал.  Постепенно локализовал место возможной неполадки и шевелил  там все SMD, благо там было не много элементов.


На основной плате или питания?

QUOTE(Камертон @ Feb 22 2024, 11:57)
Тоже сначала думал на межплатные пины, но там оказалось все нормально

Эти разъёмы с завода не нормальные - лучше распаять


--------------------
Ремонт и профилактика металлоискателей
nsx777@yandex.ru
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Камертон
post Feb 22 2024, 12:03
Создана #17


Профи
******

Группа: Посетители
Сообщений: 1,269
Зарегистрирован: 14-October 09
Пользователь №: 12,563


Металлоискатель: E-Track
Пол: мужской

Репутация: 120 кг
-----XXXXX


На плате питания. Благо, под рукой лежал второй разобранный E-Track. Промерил на нем номинал этого конденсатора и заменил

Сообщение отредактировано Камертон: Feb 22 2024, 12:17
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Камертон
post Feb 22 2024, 12:15
Создана #18


Профи
******

Группа: Посетители
Сообщений: 1,269
Зарегистрирован: 14-October 09
Пользователь №: 12,563


Металлоискатель: E-Track
Пол: мужской

Репутация: 120 кг
-----XXXXX

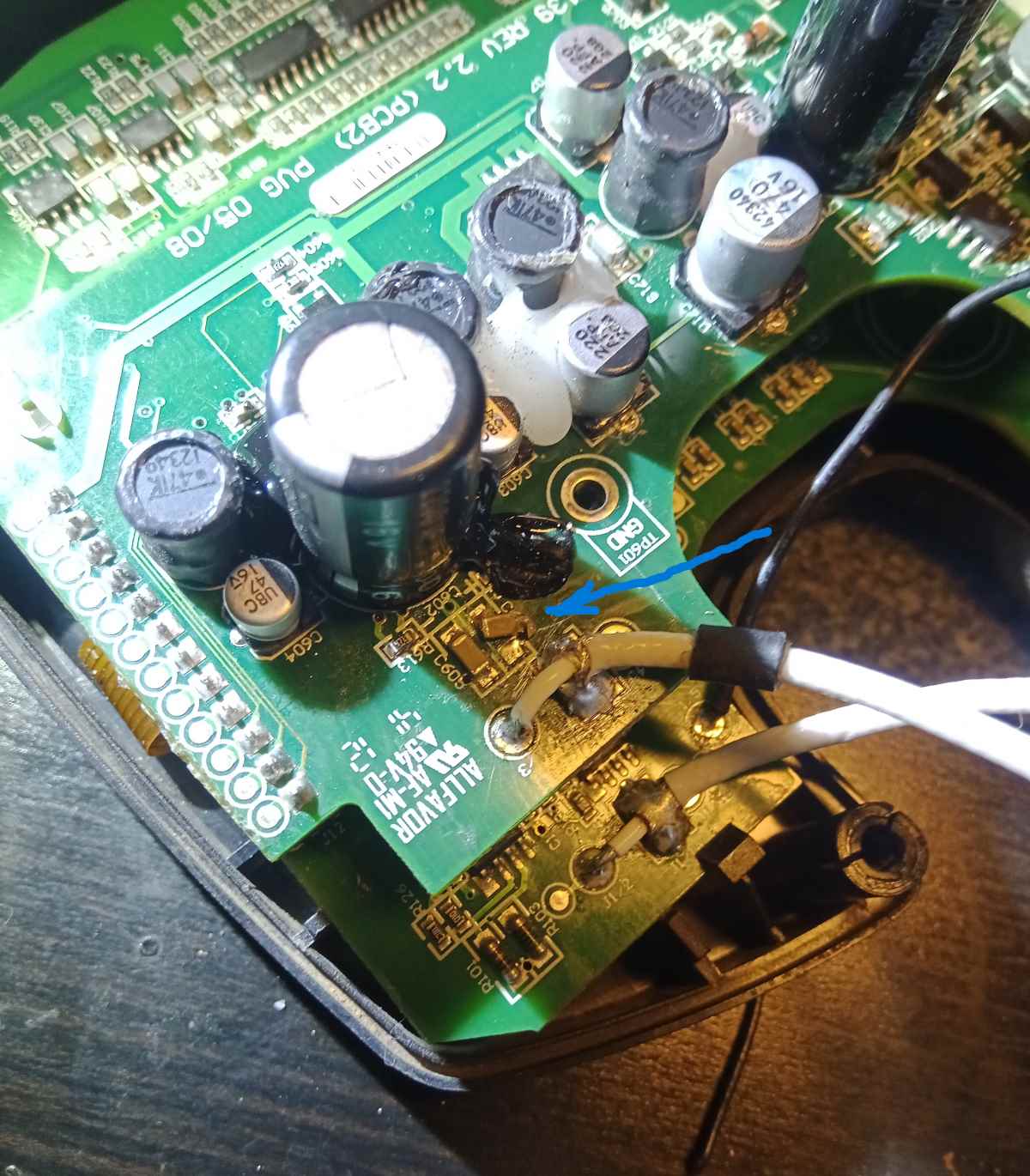

Вот, собственно, тот лопнувший конденсатор. Номинал 10 нФ

Вложенные эскизы изображений
Присоединенное изображение
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Feb 22 2024, 12:16
Создана #19


Профи
******

Группа: Продавцы
Сообщений: 3,754
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1258 кг
-----XXXXX


Повезло, что была реакция на нагрев..
Так бы тоже справился, но было бы дольше 👍

У меня сейчас тоже пациент с реакцией на нагрев, но там неконтакт в слоях платы под процом ((
ctx3030

Сообщение отредактировано WaS: Feb 22 2024, 12:17


--------------------
Ремонт и профилактика металлоискателей
nsx777@yandex.ru
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Камертон
post Feb 22 2024, 12:44
Создана #20


Профи
******

Группа: Посетители
Сообщений: 1,269
Зарегистрирован: 14-October 09
Пользователь №: 12,563


Металлоискатель: E-Track
Пол: мужской

Репутация: 120 кг
-----XXXXX


QUOTE(WaS @ Feb 22 2024, 13:16)
Повезло, что была реакция на нагрев..
Так бы тоже справился, но было бы дольше  👍

У меня сейчас тоже пациент с реакцией на нагрев, но там неконтакт в слоях платы под процом ((
ctx3030

так же локально прогревать и наблюдать, переходы шевелить все по порядку
