FM-передатчик, беспроводные уши к любому МД, Внимание, не купите подделку !

[Radiomans]

Для чего я это написал ???
"По поводу качества - фм-трансмиттер выдаёт звук Hi-Fi качества, это раз в 10 лучше чем динамик в детекторе ."

[Klausman]

Я понимаю.
Зима.
Делать нечего.
Шило в заднице зудит и тянет порукоблудить
Обьясните мне, чем не подходит обычный ПРОВЕРЕННЫЙ и РАБОЧИЙ ФМ-трансмиттер за 3 доллара ????????
http://www.ebay.com/itm/Applied-Wireless-F...=item27d7cf71ae

6$

[warviking]

Ну вот и у мя терь е беспроводные ушики.....запаял я резистор на 200Ом как рекомендовал ТС,и все заработало,трансмиттер не отключается,звук громкий,хороший.....меня устраивает.Комплектующие:трансмиттер HAMA RTR-10,тел с фм-радио,наушники вакуумные.

[Владимир Годяй]

запаял я резистор на 200Ом как рекомендовал ТС

Интересует где взять такой резистор и как он выглядит, куда впаивать и т.д.?

[wladimir]

Сфотографируйте пожалуйста свою прибору.

[warviking]

Интересует где взять такой резистор и как он выглядит, куда впаивать и т.д.?

Резистор дал товарищь,но уверен продаются в любом магазине эл.деталей,куда впаивать дело каждого....кто то впаивает в сам трансмитер,я впаял в джек,резистор такой

Сообщение отредактировано warviking: Feb 10 2015, 13:28

Вложенные эскизы изображений

[Владимир Годяй]

резистор такой

Интересно как узнать какой именно на 200.
Что-то подсказывает, что по цветным полоскам на нем, как типа маркировка?

Сообщение отредактировано Владимир Годяй: Feb 10 2015, 13:32

[warviking]

Интересно как узнать какой именно на 200.
Что-то подсказывает, что по цветным полоскам на нем, как типа маркировка?

Приходите в магазин радиодеталей,не заморачиваясь на маркировку говорите надо резистор на 200Ом,но если недоверие к продавцу зашкаливает,есть такой чудо прибор

Вложенные эскизы изображений

[Radiomans]

Схема припайки в 1 сообщении.
Резистор любой мощности, размер чем меньше, тем лучше. На 200 ом цвета будут такие как на фото - красный-чёрный-коричневый (смотреть от края). На 240 ом - красный-жёлтый-коричневый, на 100 ом - коричневый-чёрный-коричневый.

[warviking]

Сфотографируйте пожалуйста свою прибору.

Если просьба адресована мне,то вот..... вот как то так

[wladimir]

Если просьба адресована мне,то вот..... вот как то так

Плохо видно как припаяно. У вас один резистор припаян? Надо один припаивать ?

[wladimir]

Сам использую такой FM-modulator больше года, работает отлично. Включил запасной мобильник с радио или старенький МР-3 с радио, мягкий наушник в ухо и вперёд Схема хорошая, кварц, частота не плавает, стерео, звук не искажает, радиус метров 10, ток потребления около 25ма (2 аккумулятов ААА хватает на 20-30 часов). Когда ходишь на пляже и у тебя ничего не пищит то и отдыхающие меньше пристают    (хотя я думаю расписывать достоинства хождения без проводов уже никому не надо .....)
P.S. Только не спрашивайте про задержку, обижусь   Схема аналоговая, задержки НЕТ и быть не может.
Вот фотка моего, покупал  чуть больше 10 баксов, только провод недавно перепаял.

А теперь ВНИМАНИЕ - наш коллега купил на Ебее с виду такой-же, но оказалось это голимая подделка !!! Внутри стоит схема на 1 транзисторе, пользоватся НЕВОЗМОЖНО

Снаружи выглядят одинаково  . Отличия - оригинал включается выключателем сбоку а частота переключается кнопкой сверху (по кругу), в подделке включается кнопкой сверху а частота движком на 4 положения сбоку. Ну и цвет светодиодов другой, хотя могут напаять и как в оригинале .....
P.S.-2 Для начинающих читать эту тему, перенесу сюда один пост
Тем кто готовится к новому сезону и ещё не разобрался с трансмиттером, поясню простой картинкой -

P.S. Резистор(ы) припаиваются на плате трансмиттера, кто не хочет открывать трансмиттер, можно сделать короткий переходник, и запаять их там. Сопротивление не критично, просто в диапазоне 100-200 ом будут работать любые МД. Если меньше, то теряется экономичность прибора, если больше, то надо пробовать на Вашем МД. Принимать сигнал удобно на гарнитуру с 1 ухом в мобильном телефоне, лучше (если можно) поставить режим "моно". Вроде ВСЁ !
P.S.2 Напишу ЕЩЕ-ЕЩЁ-ЕЩЁ РАЗ. По поводу переделки.
В обычных металлодетекторах НЕТ ЛИНЕЙНОГО ВЫХОДА ЗВУКА. По этому и надо напаять резистор в пару сотен ом на вход. Это нагрузка (имитация наушников). Это не фм-трансмиттеры в этом виноваты .....
По поводу качества - фм-трансмиттер выдаёт звук Hi-Fi качества, это раз в 10 лучше чем динамик в детекторе .
Так что покупайте модели с дисплеем на 2 ааа батарейках и пользуйтесь. Цена меньше 10 баксов.

У вас на картинке показано два резистора ! Сколько надо припаивать (два или один)?

[warviking]

Да че там смотреть то......на штекере два контакта на резисторе два контакта.....не перепутать эсть же схема

[Владимир Годяй]

Да че там смотреть то......на штекере два контакта на резисторе два контакта.....не перепутать эсть же схема

Говоря тупейшим языком - соеденить концами резистора + и -

[wladimir]

мужики, а вот такой вариант никто не пробовал ? все на видео. http://youtu.be/9m4R3pIq-wc

[Radiomans]

За 7390.00 рублей ??? Вы серьёзно ? ЗАЧЕМ ?????????????????

[wladimir]

этот стоит 2200 руб.

[Владимир Годяй]

мужики, а вот такой вариант никто не пробовал ? все на видео. http://youtu.be/9m4R3pIq-wc

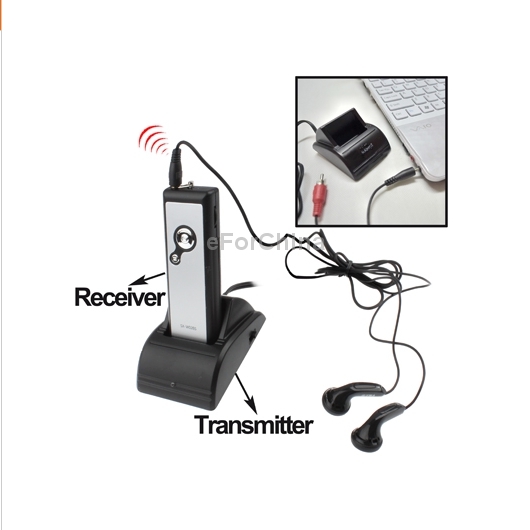

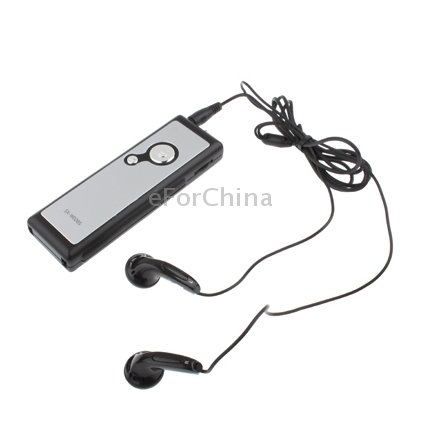

Та нафик он упал! Хрень такого толка на Али 900р стоит всего!
Передатчик + приемник куда уши вставляются.Хочешь на батарейках, хочешь на аккумах!
И покомпактнее будет скажу я вам!

Сообщение отредактировано Владимир Годяй: Feb 11 2015, 03:02

Вложенные эскизы изображений

[Владимир Годяй]

Вот не пойму я страсть некоторых искать за 3-7 тысяч всякую хрень.Ну угробимте вы на копе столько бабок случайно, забудете, потеряете, сломаете....
Не, ну для тех, кто каждый сезон покупает новый СТХ 3030, а старый дарит друзьям, тем позволительно, ладно...

[warviking]

Я полагаю,автор создавал тему про бюджетные беспроводные уши,тобишь раскрыл потенциал фм-трансмитера в роли оных.Из этого для себя сделал вывод что сумма затраченная на комплектующие должна быть в приделах 1000р.Иначе нет смысла изобретать велосипед!Есть готовые решения по беспроводным ушам.
