FM-передатчик, беспроводные уши к любому МД, Внимание, не купите подделку !

[Леха коп]

Особо не помню, давно это было, но помнится что на звук цветнины чистый дает, а чернины глухой противный.

[поход]

У питонов есть аналог китайский, bingle b-610w название.

[димедрол]

У меня свежие впечатления от этой приблуды. Пользуюсь самодельной, которую делает местный умелец. Хожу с ГМП. Плюсы - все преимущества беспроводных наушников. Минусы - совершенно невозможно находится, в наушниках, если в радиусе 30 метров работает еще один ГМП (переключение частот не помогает), а также находится рядом с линией электропередачь. Для леса - отличная штука и когда один.

[кодин]

так я понимаю к Питоновскому устройству наушники не все подойдут?

[Jokerr]

Дубль. Ошибка связи

Сообщение отредактировано Jokerr: Dec 1 2014, 11:14

[Jokerr]

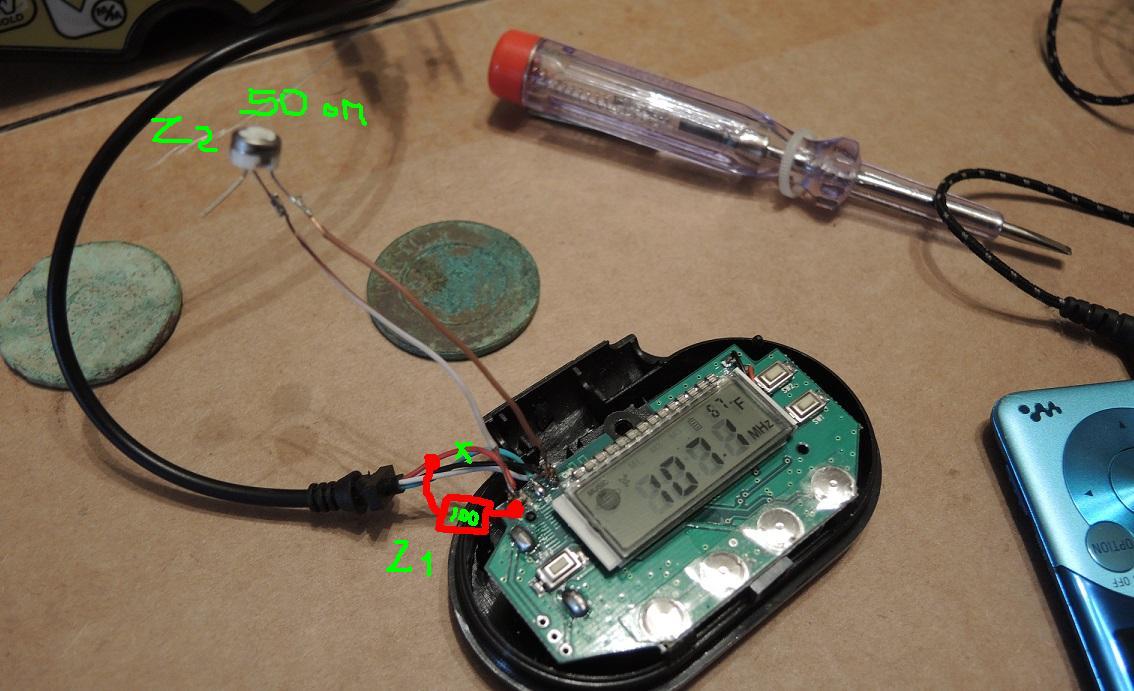

Хочу поделиться своим вариантом доработки трансмиттера.
Суть в том, что в моем случае напайка 100 и даже 200 Ом параллельно входу не спасла от перегруза даже на минимуме громкости мд (Сорекс Про). Причины не знаю - у многих сработало - у меня нет.
Поэтому, заглянув в тырнет с запросом "простейший аттенюатор", смастерил примитивный резистивный делитель, в котором Z1 = 100 om? Z2 = подстроечник на 50 ом (потенциалы те, какие были под рукой)
Способ впайки на картинке одного из предыдущих авторов - да простит он меня за это...
Далее путем регулировки подстроечника добился необходимого звучания без перегруза. Значение Z2 должно быть ниже Z1 минимум на 3-4 порядка - так на сайте написано было. У меня примерно 20\120 ом получилось соотношение.
Буду рад, если кому-то помог.



Сообщение отредактировано Jokerr: Dec 1 2014, 11:16

[Radiomans]

Это нарисовано в 1 моём сообщении. Схема №3.

[Jokerr]

Возможно, я неправильно читаю схемы, но ваш вариант №3 - просто подстроечник параллельно входу...
Делителя из двух последовательных сопротивлений, с одного из которых снимается ослабленный сигнал, я там не увидел...
И как-раз таки такой вариант мне не помог, увы.
В любом случае, я никому ничего не собираюсь доказывать и с кем-то спорить...
Просто еще один вариант - кто захочет - опробует.
С уважением.

[Radiomans]

... Делителя из двух последовательных сопротивлений, с одного из которых снимается ослабленный сигнал ....

Как раз это и делает подстроечник/переменник на входе, для этого и нарисовал.

[Jokerr]

При подключении за три ножки как раз и получается делитель? Я правильно догадался?

Просто я далеко не спец в электронике, потому могу не понимать простых на ваш взгляд вещей.
Без вашей темы я бы вообще не осилил этот трансмитттер. Поэтому большое вам спасибо.
Желаю удачи в поиске и жизни тоже.

Сообщение отредактировано Jokerr: Dec 2 2014, 06:19

[warviking]

Приветствую коллег по хобби!
Озадачился бюджетными беспроводными ушами,приобрел трансмиттер HAMA RTR-10
в качестве приемника,радио на сотовом,при подключении к буку или телеку все ништяк звук,качество сигнала.А при подключении к мд(сигнум 7272м) сигнал слабый,помехи и еще трансмиттер выключается через 50-60 сек.
Толкните в нужном направлении,кто сталкивался с такой проблемой.

[Jokerr]

Слабый звук и помехи - это, вероятно, перегруз по входному сигналу, лечится напайкой сопротивления параллельно входу. Прочитайте последние 2 страницы и самую первую. А выключается скорее всего из-за этого же.

[warviking]

Слабый звук и помехи - это, вероятно, перегруз по входному сигналу, лечится напайкой сопротивления параллельно входу. Прочитайте последние 2 страницы и самую первую. А выключается скорее всего из-за этого же.

Благодарю,читал я страницы,попробую поколдовать.

[кодин]

сегодня была первая попытка поженить АТ ПРО с ритмиксом 900.даже учесть то что переменник на 2ком сложно поймать нужную позицию (слишком шаг большой )то в общем и целом результатом доволен ,вот осталось переменник найти 100омный чтоб всё тютелька в тютельку выставить

[кодин]

звук конечно не такой звонкий как в родных ,но и на прямую эти наушники(таблетки) так же глуховаты.

[UDAZNIK]

Это нарисовано в 1 моём сообщении. Схема №3.

Здраствуйте!У вас вроде тоже F-75, подскажите по моему посту 624,а то ответа так и не дождался

[Radiomans]

На моей картинке нарисовано 2 варианта подключения ( регулятор громкости в приборе уже есть). Кроме резистора никаких лишних деталей паять не надо.
(какой именно вариант у меня уже не помню, так как сделал к F-75 трансмиттер 4 года обратно и расковыривать его не хочется, пока работает)

[san]

Первый раз увидел эту тему... Как он работает то, трансмиттер этот? Мне вот к примеру хотелось бы на тёрке 705 использовать наушники, но чтобы не тыкать их непосредственно в прибор. Чтобы не завязан был прибор и наушники через провод. Я так понял этот трансмиттер это позволяет сделать? Если да, то как он это делает и где можно такой купить, чтобы прямо к тёрке подходил?

[san]

Парни, объясните, я так понимаю что какой-то передатчик втыкается в разъём прибора, а наушники втыкаются в трансмиттер? И с передатчика в разъёме прибора идёт сигнал на трансмиттер и получается что наушники с прибором напрямую незавязаны - так?
Тогда какой мне купить трансмиттер на терку?

[wladimir]

Трансмитер втыкается в прибор, наушники втыкаются в телефон. Настраиваете радио на телефоне на цифры которые горят в трансмитере и все . вроде так.
