....  Смущает ...... необходимость переделки ...

Напишу ЕЩЕ-ЕЩЁ-ЕЩЁ РАЗ. По поводу переделки.
В обычных металлодетекторах НЕТ ЛИНЕЙНОГО ВЫХОДА ЗВУКА. По этому и надо напаять резистор в пару сотен ом на вход. Это нагрузка (имитация наушников). Это не фм-трансмиттеры в этом виноваты .....
По поводу качества - фм-трансмиттер выдаёт звук Hi-Fi качества, это раз в 10 лучше чем динамик в детекторе .
Так что покупайте модели с дисплеем на 2 ааа батарейках (выше куча ссылок и фоток) и пользуйтесь. Цена меньше 10 баксов.

[dabac]

Огромное количество фм-передатчиков на батарейках и цены радуют. Пример http://www.aliexpress.com/item/High-Qualit...1867231413.html Со встроеной батареей не рекомендую хватает не на долго.

Сообщение отредактировано dabac: Jul 17 2014, 13:21

[Жора Оскольский]

Напишу ЕЩЕ-ЕЩЁ-ЕЩЁ РАЗ. По поводу переделки.
В обычных металлодетекторах НЕТ ЛИНЕЙНОГО ВЫХОДА ЗВУКА. По этому и надо напаять резистор в пару сотен ом на вход. Это нагрузка (имитация наушников). Это не фм-трансмиттеры в этом виноваты .....
По поводу качества - фм-трансмиттер выдаёт звук Hi-Fi качества, это раз в 10 лучше чем динамик в детекторе .
Так что покупайте модели с дисплеем на 2 ааа батарейках (выше куча ссылок и фоток) и пользуйтесь. Цена меньше 10 баксов.

комрады, уже 100-500раз об этом говорилось. Ну не ленитесь почитайте темы!!! И у меня есть сообщения по этому поводу с отчетиками.

[Big.Bo]

Спасибо всем за ответы, перечитал тему, разобрался. Заказал Hama RTR-10.

[поход]

Спасибо всем за ответы, перечитал тему, разобрался. Заказал Hama RTR-10.

Где заказали? Какая цена с пересылом?

[Big.Bo]

Где заказали? Какая цена с пересылом?

Заказал на сотмаркете. Цена 610 руб. Пересыл при предоплате - бесплатно.
Вроде можно было найти дешевле почти в два раза, но товара не было в наличии. А там был один экземпляр, уже отправили, через 7-8 дней буду ждать.

[Odissey]

В сотмаркете уже 1200 стоит

Пойду читать чем принимать сигнал, и на какой частоте он лучше принимается...

[Kuzaleksser]

нормально, но лучше родные купить...

[Big.Bo]

В сотмаркете уже 1200 стоит

Пойду читать чем принимать сигнал, и на какой частоте он лучше принимается...

Да, что-то загнули они с ценой.
Кому интересно, можете обратить внимание на AVS F-351, у них он стоит 470 рублей и есть на складе. Единственное, непонятка с питанием - сотмаркет в вопросах ответил, что он от батареек не работает, но вроде как на оф. сайте avs указано, что "Питание : 2 батарейки ААА или аккумулятора ААА или от прикуривателя".

[Big.Bo]

Друзья, подскажите, куда припаивать резистор?
Прибор Терка-705, трансмиттер Hama RTR-10.

Вложенные эскизы изображений

[PitonPiton]

Нет, не закрыл! Свой разрабатываем передатчик и приёмник на 2.4G.
C Китаем частично "завязал"!
Если кому нужны беспроводные наушники WHMD-02, пишите в личку или на почту piton_whmd@mail.ru, осталось очень мало! и скорее всего, больше не будет.

Больше не будет, но, будут... !

[den-denych]

Приобрел бы комлект для гаррет ат про

[Damaks]

Здравствуйте! Решил все-таки доделать радио уши так сказать.
Имеется такой трансмиттер
[attachmentid=2282159]
[attachmentid=2282166]
поскольку не разбираюсь в схемах подскажите где какой провод ну и между какими подпоять сопротивление если это нужно. МД у меня майнлаб Етрк, тему прочитал и в ней есть пост #575, где сказано что: "В терке и траке вообще не нужно сопротивление ставить. достаточно правильно припаять."
подскажите так ли это? В общем помогите люди добрые.
С уважением.

[Vladmir]

Друзья, помогите разобраться человеку, который паяльник крайний раз в руках держал в детстве в радиокружке.
Есть Сорекс Про к которому хочу приспособить трансмиттер, т.к. провод от наушников уже немного напрягает. В данный момент прибор в Смоленской обл., а трансмит. в Москве.
Первый пост и тему смотрел, но т.к. я с радиоэлектроникой на Вы, то меня необходимо ткнутьносом...
Трансмиттер на первом фото (куплен в магазине за 480 руб.), одна сторона внутренностей на втором, с другой стороны какие-то микросхемы... возможно еще что-то, но т.к. контакт для батареек припаян к плате, то просто так ее не перевернуть, но, вроде как, это не особо и нужно.
Есть четыре провода:
- красный Видимо для левого "уха".
- белый. Видимо для правого "уха". - Зеленый. Это антена?
- Черный. Земля?

В моем случае красный и белый можно прямо по плате между собой соединить?
Затем нужно взять сопротивление на 100 Ом (лучше конечно поэкспериментировать с регулируемым сопротивлением, как писалось выше, но... может чуть погодя) и впаять его одной лапкой в припой между белым и красным, а второй к черному проводу?

Что не так? где напутал? Что упустил?



Вложенные эскизы изображений

[Radiomans]

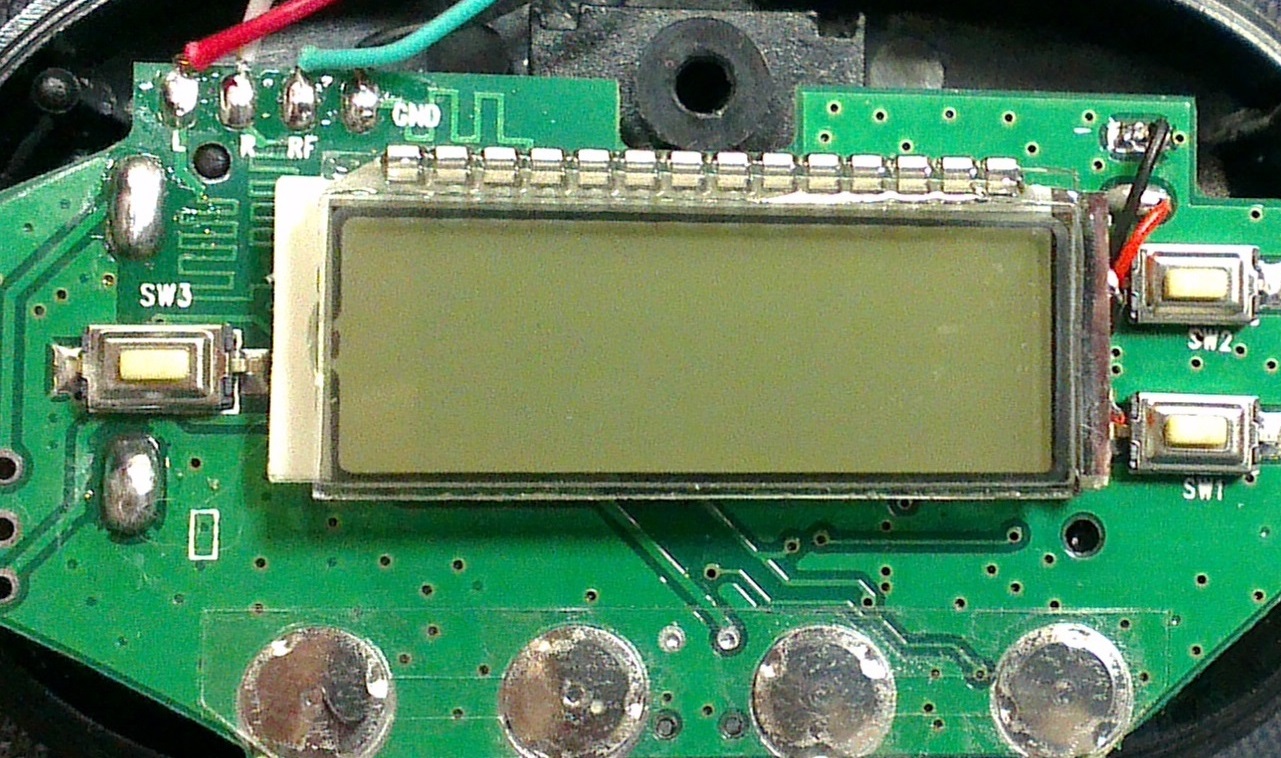

На плате провода подписаны (L R RF GND). Всё правильно.

- красный  для левого "уха".
- белый для правого "уха".
- Зеленый. Это антена
- Черный. Земля

В моем случае красный и белый можно прямо по плате между собой соединить...
Затем нужно взять сопротивление на 100 Ом ...  и впаять его одной лапкой в припой между белым и красным, а второй к черному проводу

Это зависит от распайки выхода наушников в МД. Если он обычный, то Вы написали всё правильно.

[Vladmir]

На плате провода подписаны (L R RF GND). Всё правильно.
Это зависит от распайки выхода наушников в МД. Если он обычный, то Вы написали всё правильно.

Спасибо.

Учитывая, что у меня Сорекс Про, то скорее всего в блоке земля подсоединена туда, где правый сигнал:

В общем вот такая штука.
Все заработало. Разобрал блок и вызвонил что и куда.
И вот что получилось. Работает отлично и без резисторов!
Всем спасибо за советы!
[attachmentid=1450223]

т.е. мне нужно:
1. Соединить (спаять) "левый" и "правый" на плате трансмиттера, а провод с правого перекинуть на землю?
2. Ну и одно сопротивление на 100 Ом между землей и (LR). Или это может быть лишним?
А могу я сам выяснить куда земля в разъеме МД выведена?

И еще такой вопрос может ли подключение трансмиттера в разъем МД как-то повлиять на работоспособность МД? Т.е. не поломается он?

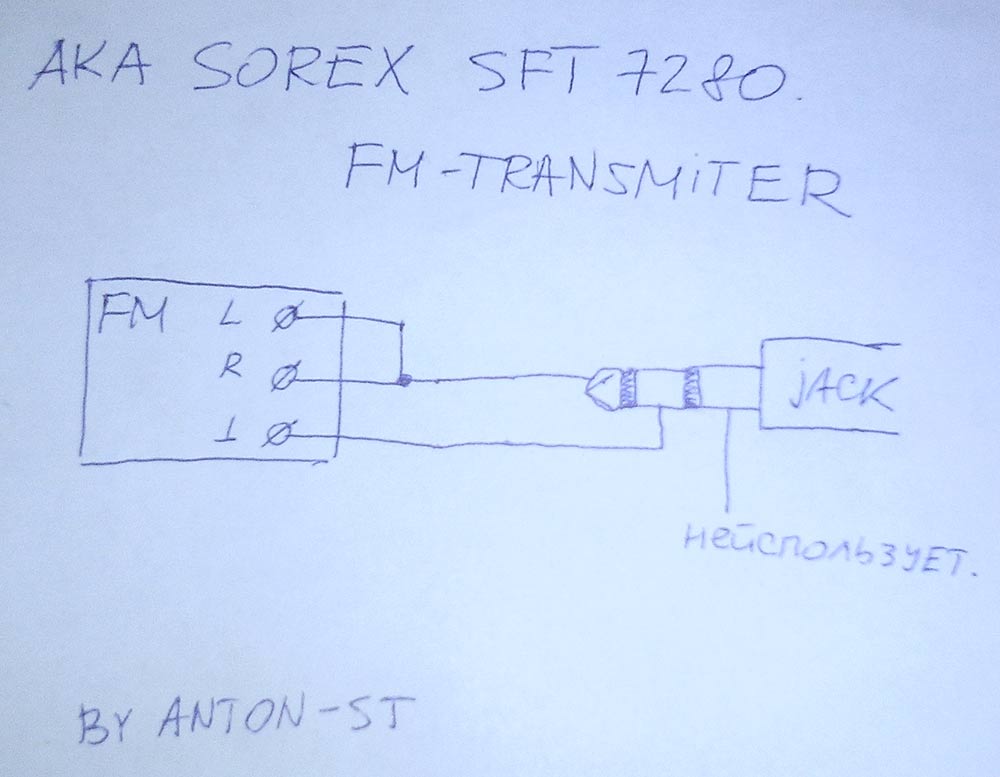

Схема Anton-ST ниже

Сообщение отредактировано Vladmir: Oct 3 2014, 11:46

Вложенные эскизы изображений

[Radiomans]

1. Соединить (спаять) "левый" и "правый" на плате трансмиттера, а провод с правого перекинуть на землю?
2. Ну и одно сопротивление на 100 Ом между землей и (LR). Или это может быть лишним?
Схема Anton-ST ниже

Судя по этой схеме так и делайте. Резистор 100-200 ом лучше поставьте.

А могу я сам выяснить куда земля в разъеме МД выведена?

Прозвонить любым тестером. Земля это крайний минус в блоке батареек (и корпус разьёма для катушки).

[GoTH]

я сопротивление не ставил, все хорошо только одно НО...на приборе на одну палку только поднимать приходиться громкость. выше- по входу трансмитера запирает от перегруза.

[Vladmir]

я сопротивление не ставил, все хорошо только одно НО...на приборе на одну палку только поднимать приходиться громкость. выше- по входу трансмитера запирает от перегруза.

получается, что зря не ставили, потому и запирает от перегруза.


В общем для тех кто в каске... и не только...
моя история переделки:
После работы заехал в магазин, выбрал простой паяльник, подставку под него, припой и флюс вместо канифоли. Попросил продавца подобрать простое переменное сопротивление до 200 Ом.

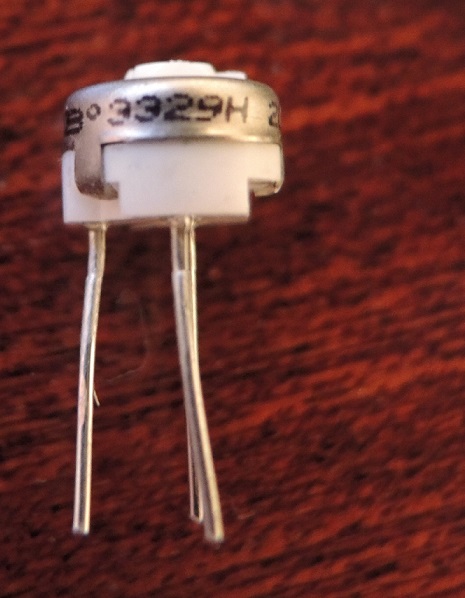

Продавец все пытался меня убедить, что я должен определиться какое сопротивление мне нужно, и никак не хотел понять то, что нужно простое-нормальное переменное (если он не знает, то я можно сказать даже не понимал). В итоге принес (см. первое фото).
Мне все скидали в пакет, а открыл я его уже дома.
Когда я вытащил все из пакета, то увидел, что сопротивление с тремя лапками, и в этот момент я догадался, что забыл сказать продавцу еще про один важный момент - две ножки/лапки . Интернет помог разобраться в том, что если припаять одну крайнюю и среднюю, то сопротивление будет переменным и третью в моем случае можно просто заизолировать.
В общем вспомнил, что такое паяльник быстро и даже смог перепаять правый канал на антенну и припаять сопротивление к двум контактам, но когда вставил батарейки то... короче трансмиттер не работал. Раскрутил трансмиттер, отпаял сопротивление обратно... паятель хренов. После переделки обратно, додумался сходить за пультом, чтоб проверить на работоспособность сами батарейки... Оказывается работал.
Т.к. была уже ночерно, то переделкой я занялся на следующий день.

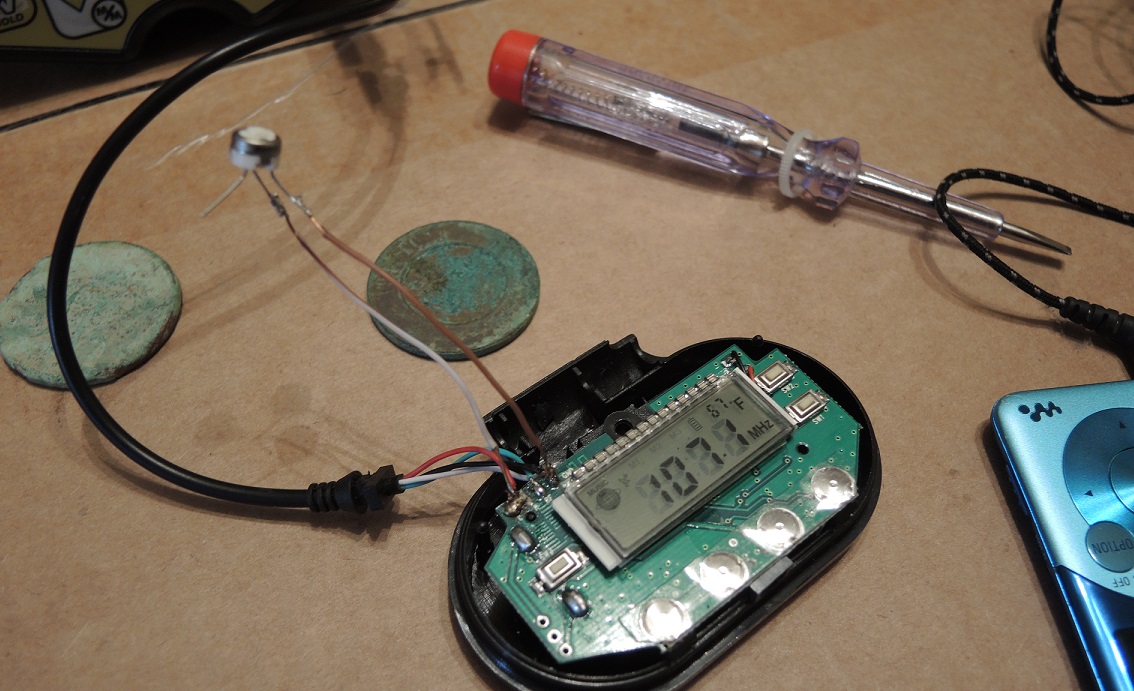

На следующий день, для удобства настройки, припаял сопротивление через два проводка к трансмиттеру, все подключил-включил, сделал на МД максимальную громкость и отрегулировал сопротивление оптимально для себя на слух, что бы не запирало и было максимально громко-звонко. Сколько в итоге получилось Ом я не знаю, т.к. замерять нечем было. На сопротивлении написано 221 Ом, т.е. видимо до 221 Ом оно, и если выкручивал до конца, то звук становился очень тихим, субъективно думаю, что где-то в районе середины, т.е. примерно на 100 Ом накрутил.
Отпаивать проводки потом уже передумал, отрезал пять кусочков изоленты и заизолировал оголенные провода/ножки и упаковал сопротивление в трансмиттер, все запечатал. Т.е. в итоге я не стал замерять и покупать постоянное сопротивление, а оставил переменное, т.к. оно оказалось маленьким, ну и провода-удлинители помогли пристроить его в свободный уголок. И хорошо, что продавец меня правильно понял.

По звуку мне больше понравилось через плеер Сони, который взял у дочки (у нее все равно уже год точно без дела валялся), через смартфон HTC OneX оказалось потише/поглуше, ну и с разными наушниками звук так же понятное дело немного отличается. Осталось проверить в поле.

Т.е. все же сопротивление надо паять, ну и ИМХО удобнее припаять маленькое переменное и, отрегулировав под свой слух, оставить его.

Вся информация по переделке взята из этой темы, перелистывать и вспоминать кто-что писал извините не хочу, поэтому спасибо автору темы и всем чьими советами воспользовался.

И еще никак не мог найти витой кабель к наушникам за разумные деньги, поэтому у старого телефона изъял провод к трубке и из него решил сделать удлинитель.

Сообщение отредактировано Vladmir: Oct 8 2014, 14:51

Вложенные эскизы изображений

[Vladmir]

В общем проверил "в поле". Все отлично, но думаю еще чуток добавить (подкрутить) сопротивление.
По удобству по сравнению с подключенными наушниками к МД - небо и земля, слышно все отлично. Хожу с затычкой в одном ухе, вторым пытаюсь окружающую обстановку оценивать .
