Ремонт катушки DD 7.5 MINELAB X-TERRA, Фотоотчет

[shkipper]

Добрый день. Требуется мастер для ремонта 2-х катушек к терре. В СПБ. У самого руки в ж... Спасибо. Пишите, кто может помочь. Спасибо.

[Mozg]

Сила инженерной мысли.!
Кусок синей изоленты - Палка- Литр Самогона, кстати этим еще и были найдены монеты.

[Бухалло Билл]

Решил и я поделиться опытом ремонта оплётки и ввода кабеля в катушку 9" для Х-Терра

Исходные данные: Катушка Бу, куплена на форуме, уши целы, повреждения и недокомплект видел на фото. Руки растут из нужного места, желание иметь нечастую девятку на 3кГц перевесило то, что у неё нет
- Винта-болта
- защиты (об этом, как говорила Скарлетт О Хара (героиня "Унесённых ветром") - " "Я подумаю ЗАВТРА")

- есть сквозной круговой разрыв в оплётке кабеля у ввода в предохраняющий от изгиба резиновый "хоботок" на вводе кабеля в тело катушки,
- И сам "хоботок" держится "на честном слове", то есть "дышит на ладан" и вот- вот оборвётся у самого тела катушки.

Диагноз: приобрести и лечить -
-катушка не будет работать по влаге и по воде (влага будет затекать в разрыв рубашки кабеля)
- Первое время она будет собирать в разрыв и мусор-грязь
- параллельно будет продолжаться процесс залома проводов у места развыва оболочки
- "хоботок" при контакте с травой скоро оторвётся вовсе, что повлечёт следом и отрыв кабеля от тела катушки
Решение: лечить немедленно, случай интересный и несложный, главное - болезнь не запущена

Люблю порукоделить: конкретно - на всякий случай просушиваю катушку, потом -
- нежной аккуратной неоднократной протяжкой сдвигаю рубашку кабеля
- Обнажается "витая пара" - 8 разноцветных проводков - пар, зазор промеж рубашки и "хоботка" теперь около2 см
- при помощи ацетона и ватных палочек для ушей и зубочисток обезжириваю как провода кабеля, так и его внутреннюю полость. Так же чищу и обезжириваю внутренность "хоботка". Сушу.
- Автогерметиком промазываю "хоботок" и кабель внутри и сверху - проводки
- Нежно протягиваю рубашку кабеля на место, до соединения с "хоботком"
- поверх соединения делаю пару оборотов - витков широкого (25 мм), с рулона, медицинского пластыря. он покрывает и кабель и частично "хоботок"
- обмотку из пластыря аккуратно проматываю тонкой капроновой нитью. Она зазватывает ложбинки в хоботке и хорошо фиксирует рубашку. Теперь я спокоен за герметичность и прочность этого участка.

- Поверху на пастырь я наношу слой герметика. не помешает
- И изоленту для пущей прочности и водозащищённости


Теперь остаётся раненый снизу "хоботок"... Сначала думаю напялить здесь какой нибудь "стаканчик"- цилиндрик, который предохранил бы место излома - отрыва, если пропустить сквозь него кабель, приклеить его к корпусу катушки и залить тем же герметиком или эпоксидкой. Но решаю поступить проще
- опасной бритвой вырезаю оторванные сегменты перегородки
- Вырезаю из моей любимой хоккейной шайбы :шайбочку - трансплантант (необходимые по размерам и толщине), разрезаю с одной стороны -
- и вклеиваю её в раненое место на цианокрилат

УсЁ!

Винты - болты у меня уже есть
На защиту - подал запрос в раздел купли - продажи

А об остальном - опять же подумаю потом, но не сегодня

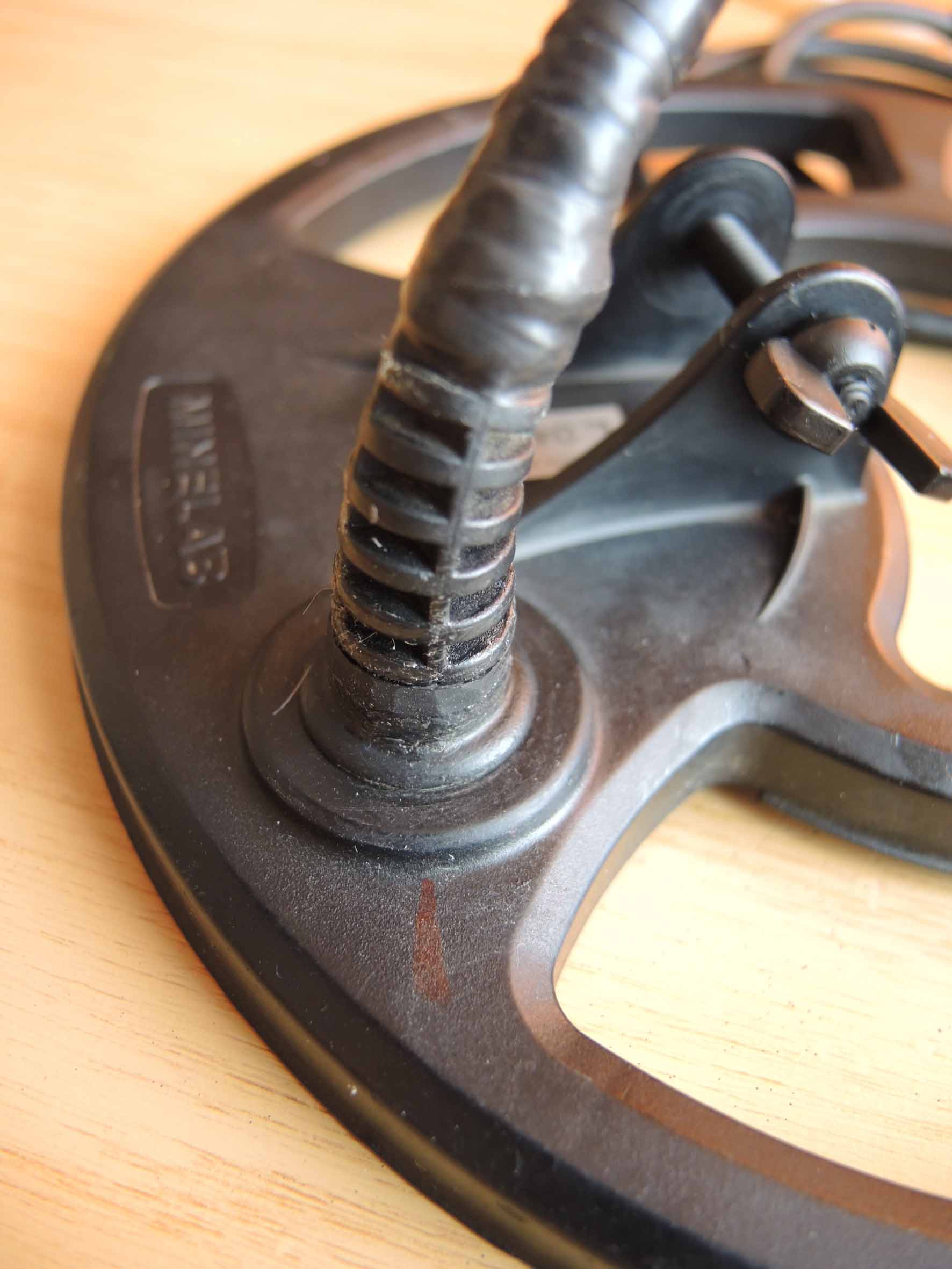

Ну и фото того, что получилось - напоследок:






Вложенные эскизы изображений

[PiratKMS]

Всем привет!
Подскажите пожалуйста, был перебит кабель, при включении выскакивала ошибка "СЕ". Вскрыл, аккуратно добрался до платы, перепаял. Ошибка больше не выскакивает, НО!, теперь металл- цветмет видит только если его поднести вплотную к катушке, как будто пропала чуйка... Что это может быть? Катуху на выброс?(
С уважением!

[Бесеркерк]

Всем привет!
Подскажите пожалуйста, был перебит кабель, при включении выскакивала ошибка "СЕ". Вскрыл, аккуратно добрался до платы, перепаял. Ошибка больше не выскакивает, НО!, теперь металл- цветмет видит только если его поднести вплотную к катушке, как будто пропала чуйка... Что это может быть? Катуху на выброс?(
С уважением!

Там на плате по приемной обмотке стоит усилитель,возможно он умер. Проверьте когда ковыряли на плате ничего не повредили?

[PiratKMS]

Там на плате по приемной обмотке стоит усилитель,возможно он умер. Проверьте когда ковыряли на плате ничего не повредили?

Спасибо!

[Глуховски]

Доброго времени суток!появилась проблема с катушкой, сам не спец, не хочу соваться..Есть спецы из Владимира? С уважением!

[Fuma]

Всем привет!
Подскажите пожалуйста, был перебит кабель, при включении выскакивала ошибка "СЕ". Вскрыл, аккуратно добрался до платы, перепаял. Ошибка больше не выскакивает, НО!, теперь металл- цветмет видит только если его поднести вплотную к катушке, как будто пропала чуйка... Что это может быть? Катуху на выброс?(
С уважением!

Это может быть, что нет сигнала с приемной обмотки. Сигнал с приемной обмотки идет на усилитель на плате. Посмотрите сигнал осциллографом на входе, а потом на выходе этого усилителя. И проследите ход сигнала до прибора по кабелю. И найдете то место, где Вы чего там отодрали, недоприпаяли, или просто оборвали.
Ведь кроме Вас там никого не было. на фото указаны вход и выход ОУ.

а уже после этого можно со спокойной совестью и выбросить.

[Поволжье]

Доброго вечера уважаемые Форумчане. Помогите с проблемой! Штатная катушка ДД возраст 1 год. При работе пошли много не понятных сигналов и ошибка СЕ. Через какое то время поставил ее снова - поработав пол часа та же проблема. Снял ее и поставил на следующей день - опять минут 15 поработала и снова СЕ. Спасибо за ответ!

[Fuma]

Проверьте кабель. Если он хороший, что можно точно узнать, после его замены= неисправность остается.
Если неисправности нет, значит был плохой кабель.
Если неисправность есть, то вероятно неисправна плата, а на ней микроконтроллер. В этом случае катушку можно разобрать по частям.

[saperr]

Вновь постигла этаже участь (катушка показывать стала при включении СЕ).

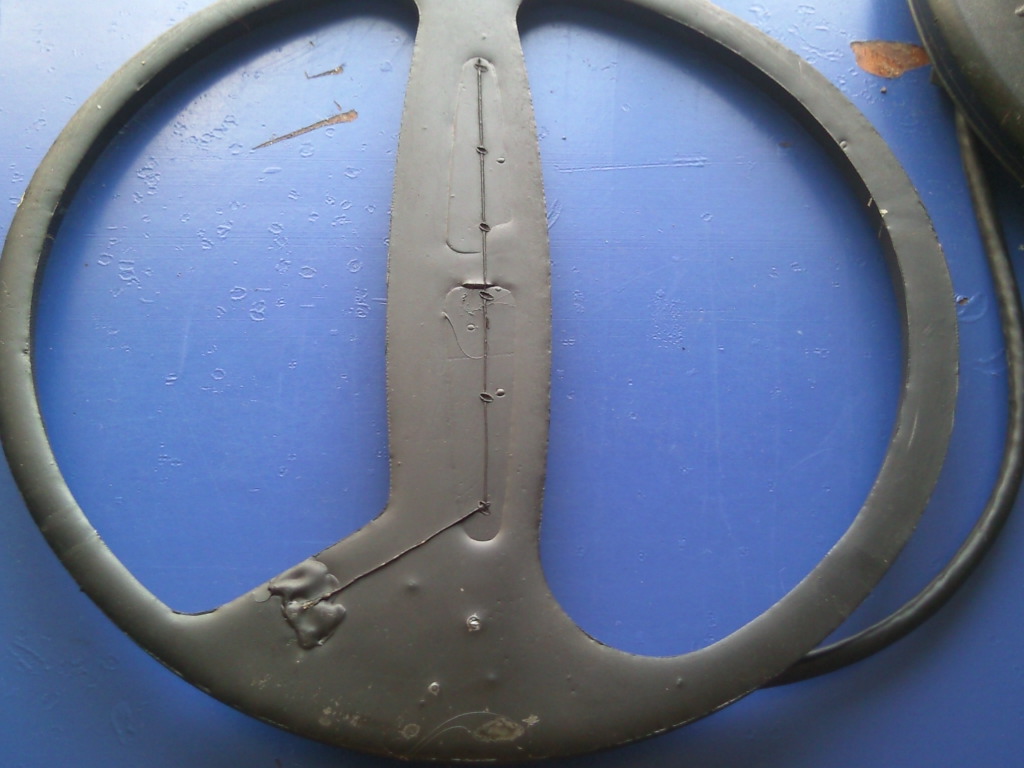

Опыт уже есть небольшой(читай на первой странице).Только в этот раз сделал все проще...отрезал сантимов 5 кабеля от основания катухи.Вскрытие показало,что кабель перед основанием заливки надломан снизу.Аккуратно расковырял сверху слой до платы,освободил аккуратно провода от заливки эпоксидной - работа напоминает работу сапера ))).
Когда все очистил,то просто отдал спецу электронику...тем самым я сберег свои пальцы, а он мне за пять сек перепаял провода.Аккуратно...я плату усилителя загерметил простым кллеевым пистолетом(пистолет с цилиндрическим клеем,который от нагрева плавиться- для тех кто незнает).Аккуратно с проводами соединяем две половинки(склеевал клеем для холодной сварки пластика ,ПВХ,линолеума),после просушки повторно сверху еще раз прошелся клеем...
Катушка уже в работе полной...пополняет коллекцию находок )))).
Заливать эпоксидкой не надо все нутро,а то в прошлый раз она была у меня "неподъемная".
Всем удачи!!!

[meverik]

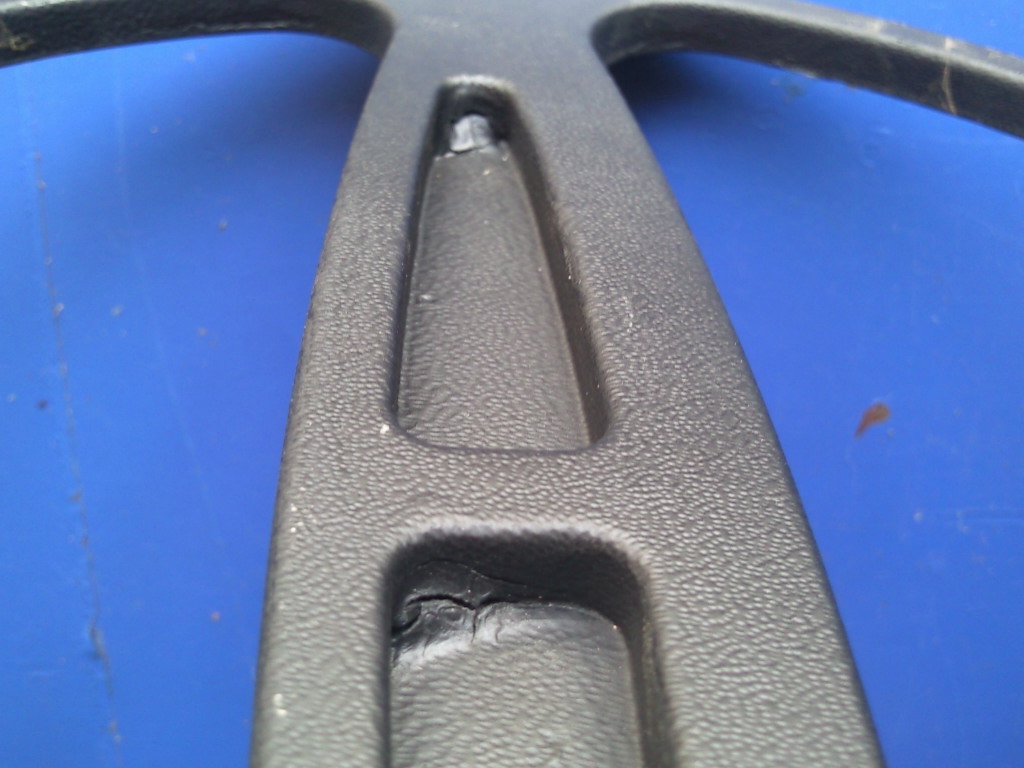

доброго дня! приключилась такая вот ситуация! катушка запела как соловей, апосля вообще перестала видеть катушку,показывает CE пробовал сушить не помогло, блок точно работает проверял на другой катушке, вскрыл катуху, там все мокро, высушил-не помогло! визуально все нормально! что делать sad.gif спасибо!!! да иногда включается и работает, а выключаешь и включаешь снова не работает!!!

Вложенные эскизы изображений

[Бесеркерк]

доброго дня! приключилась такая вот ситуация! катушка запела как соловей, апосля вообще перестала видеть катушку,показывает CE пробовал сушить не помогло, блок точно работает проверял на другой катушке, вскрыл катуху, там все мокро, высушил-не помогло! визуально все нормально! что делать sad.gif спасибо!!! да иногда включается и работает, а выключаешь и включаешь снова не работает!!!

Прочитать тему с начала.

[meverik]

спасибо читал!!! продолжу... катуха заработала на 2 часа, апосля снова CE. итог-как проверить кабель на работоспособность??? спасибо

[Владимир Годяй]

спасибо читал!!! продолжу... катуха заработала на 2 часа, апосля снова CE. итог-как проверить кабель на работоспособность??? спасибо

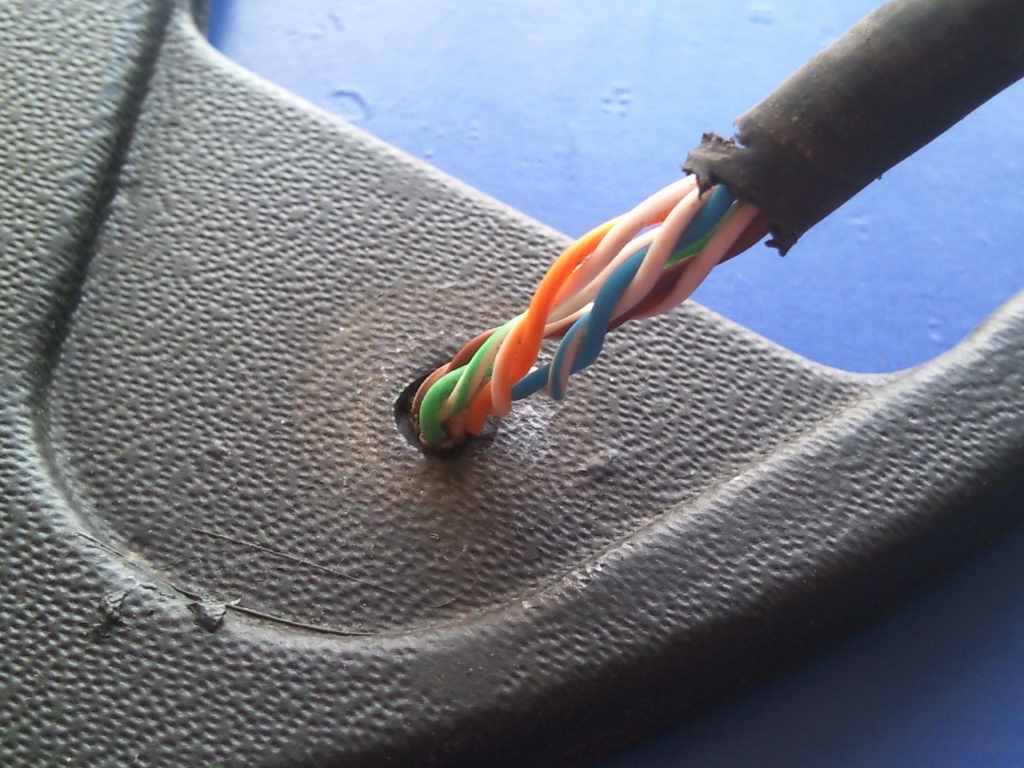

Я данную тему решал немного варварским, но единственно получившимся методом - убрал заливку с микроплаты катухи, добрался до тех контактов, где провод к плате припаян и прозвонил все 8 проводков по отдельности, так и нашел обрыв.

[Бесеркерк]

Я данную тему решал немного варварским, но единственно получившимся методом - убрал заливку с микроплаты катухи, добрался до тех контактов, где провод к плате припаян и прозвонил все 8 проводков по отдельности, так и нашел обрыв.

Ничего варварского,потом термоклеем залить,и кабель зафиксировать им же.Единственное черный пластик аккуратно надо срезать,чтобы не зацепить провода идущие на обмотки.

[Владимир Годяй]

Ничего варварского,потом термоклеем залить,и кабель зафиксировать им же.Единственное черный пластик аккуратно надо срезать,чтобы не зацепить провода идущие на обмотки.

Там вроде не пластик, просто залито чем-то типа термоклея или еще какого клея, а поверх него графитка.Снимается боле-мене легко.Ну а потом после восстановления заклеить обратно.

[Бесеркерк]

Там вроде не пластик, просто залито чем-то типа термоклея или еще какого клея, а поверх него графитка.Снимается боле-мене легко.Ну а потом после восстановления заклеить обратно.

А графитка сверху у вас на что нанесена? Приходилось вскрывать и не раз.

[Владимир Годяй]

А графитка сверху у вас на что нанесена? Приходилось вскрывать и не раз.

Графитка же на заливке?! Внутри корпуса.
Я штатку DD ремонтил - там всё просто.А вот полностьюзалитые катухи уже гемор - там руки нужны прямее и крапотливее.

[Бесеркерк]

Графитка же на заливке?! Внутри корпуса.
Я штатку DD ремонтил - там всё просто.А вот полностьюзалитые катухи уже гемор - там руки нужны прямее и крапотливее.

У вас снизу катушки на заливке.Ладно проехали.
