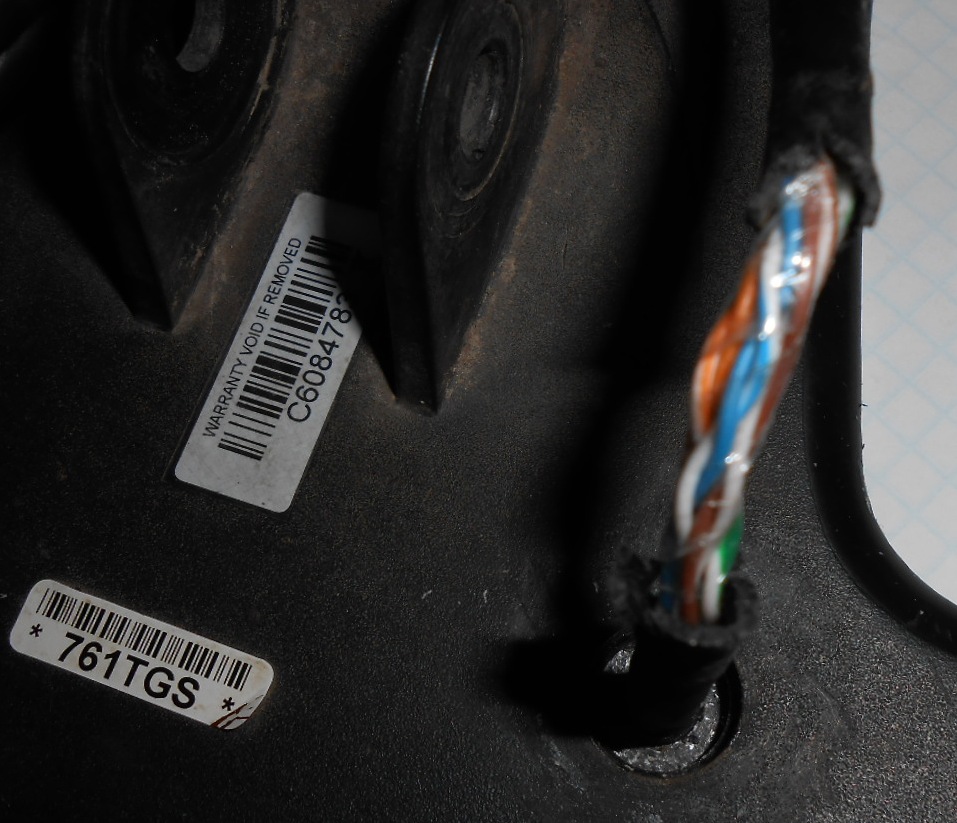

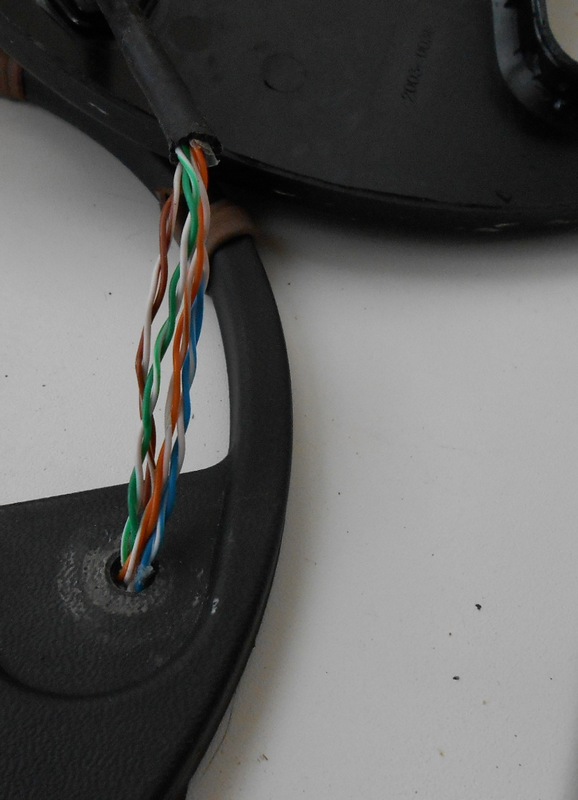

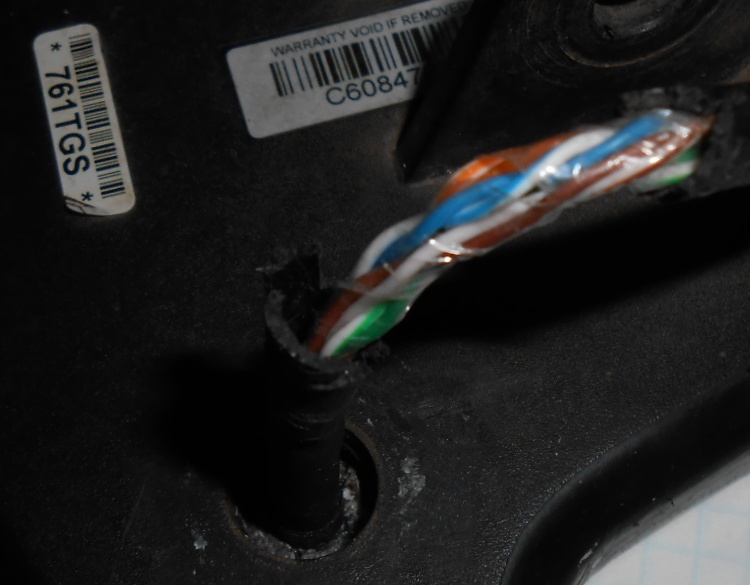

Ремонт катушки DD 7.5 MINELAB X-TERRA, Фотоотчет

[jonny-lia]

Вам всего то надо было,уплотнитель заменить и проклеив катушку,посадить защиту на герметик,а вы полезли провода резать.

Тоже сначала так думал,просушу,заменю уплотнитель,далее герметиком,но нет,сушка не помогла. Кабель вроде спаял, обнаружил надломанный проводок в откушанном куске кабеля,который при небольшом натяжении оборвался (бело-зеленого цвета).Надеюсь проблема решена.На всякий случай 1-2 дня дам еще подсохнуть и начну сборку.

[Инок Нестор]

Блин, все советы чудесны... Но КАК вскрыть катушку??? Т705, штатка 7,5 DD

[Инок Нестор]

Блин, все советы чудесны... Но КАК вскрыть катушку??? Т705, штатка 7,5 DD

Гг, вопрос снят, невнимательно смотрел фото вскрытия возник другой вопрос: чем лучше загерметить катуху после сборки? Пресловутый клей Титан, допустим, подойдёт?

[Квирит]

Блин, все советы чудесны... Но КАК вскрыть катушку??? Т705, штатка 7,5 DD

Из всех известных катух именно эта наиболее легко вскрывается и ремонтируется. Обычным кухонным ножом за 5-6 минут, на коленке...
По клею: за неимением другого, я склеивал даже обычной эпоксидкой и всё нормально получилось. Просто промазал вычищенный и обязательно зашкуренный наждачкой шов, соединил, а потом ещё прилил аккуратно по всему шву. Чел уже два сезона отходил, без нареканий. Есть поэтапные фото всего процесса, если надо.

[Квирит]

Так как по экрану не течёт ток, то величина сопротивления роли не играет. Больше всего важна его сплошность.

...на самом деле-играет. Но не в нашем случае, т.к. при ремонте всю катуху покрывать не надо, достаточно будет лишь закрыть "дыры", т.е. где экран отпал (открошился). При таком "ямочном" ремонте сопротивление этих "заплаток" действительно не скажется никак. А вот обеспечить сплошность покрытия, без "дыр", "щелей" и т.д,- это и вправду самое главное. Экран Фарадея...

[Инок Нестор]

Ув. Квирит, великодушно благодарю за ответ! С катушкой разобрался, действительно разбирается на раз-два) Просто мандраж был - сезон через месяц-другой, а я не готов... Ни гвоздя, ни пробки Вам!

[шан]

Здравствуйте.
Прошу совет.Катушка играет.Разбирать,ума нет
Визуально развалилась изоляция.
Есть ли (спец) по ремонту?

Вложенные эскизы изображений

[шан]

Здравствуйте.
Прошу совет.Катушка играет.Разбирать,ума нет
Визуально развалилась изоляция.
Есть ли (спец) по ремонту?

Вот и брянском лесу тихо.Отзову, наверное вопрос.

[Инок Нестор]

Здравствуйте.
Прошу совет.Катушка играет.Разбирать,ума нет
Визуально развалилась изоляция.
Есть ли (спец) по ремонту?

Та же проблема, лопнутая изоляция и периодически CE на дисплее. Причина была - переломился жёлтый провод, лечение: вырезал проблемное место кабеля и спаял заново все 8 проводов катушку вылечил, не глючит больше, теперь кубатурю как всё это заизолировать, ибо все провода "на улице" пока, мож чё придумаю - отпишусь

[Fuma]

Если просто лопнула верхняя оболочка, и при шевелении кабеля нет никаких глюков, то самый реальный способ продлить жизнь катушке, заизолировать место разрыва. Обмотать без фанатизма изолентой, перед этим мазнуть мягким герметиком. Можно через верхний разъем одеть теромоусадку.
Восемь семижильных проводков у Теркиного кабеля достаточно прочные.
Если есть глюки, то здесь возможно две причины.
-Первая: кабель достаточно прочный, жилки грубоватые. По ним передаются колебания внутрь катушки. А там сам видел: платка на термоклее, сверху на платке петля(так легла при сведении).
Термоклей это не эпоксидка, он в месте входа разбивается, шевелишь кабель, шевелится петля, и идут ложные сигналы, при совсем идеально целом кабеле.
Такую катушку надо вскрывать, и пределывать.
-Вторая причина одна из жилок все таки обломалась, контакт пропадает, меняется сопротивление провода, идут глюки. В этом случае кабель лучше обрезать, до хорошего места и припаять к плате заново.
Катушки на терку ремонтировал. Вставлял новые кабели, вставлял старые, вставлял длиные, делал подводные катушки. Обычно получалось. Если проблема не в прошивке микроконтроллера. То есть если катушка не работает, то проблема бывает еще и в нем.

[шан]

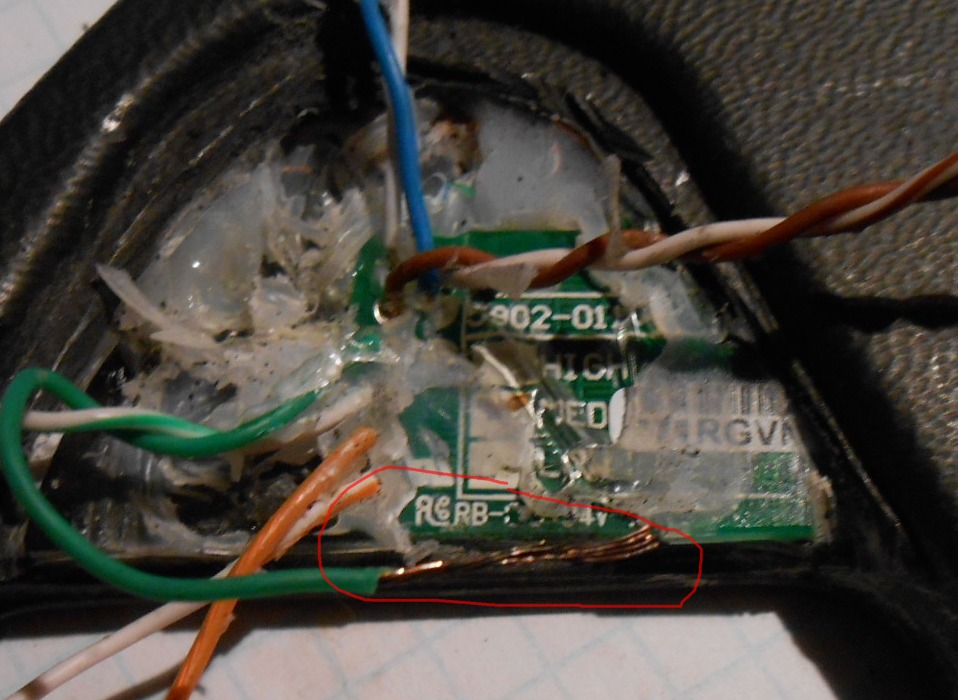

Сегодня вскрыл,поссыкиваю,но что то делать надо.
Спасибо участникам.Сказать что я что то понимаю. Нечего не сказать.

Вложенные эскизы изображений

[шан]

Сижу пью кофе.Вспомнил правило буравчика, из контрольных приборов,только лампочка (ильича).
Подскажите. можно провода прозвонить не отсоединяя от платы?

[Fuma]

Можно прозвонить не отсоединяя от платы, только надо добраться до того места, где эти провода к плате припаяны. Я добираюсь до того места снизу датчика.
Делал несколько катушек X-Terra, ни разу не попадался оборванный провод.
Как уже писал проводки жесткие, кабель короткий. Бывает стукаешь по кабелю глюки, но в конце концов и кабель целый, и катушка в норме, а надо было просто поджать контакты в разъеме на кабель.

[шан]

Можно прозвонить не отсоединяя от платы,  только надо добраться до того места, где эти провода к плате припаяны. Я добираюсь до того места снизу датчика.
Делал несколько катушек X-Terra,  ни разу не попадался оборванный провод.
Как уже писал проводки жесткие, кабель короткий. Бывает стукаешь по кабелю глюки, но в конце концов и кабель целый, и катушка в норме, а надо было просто поджать контакты в разъеме на кабель.

Спасибо,но уже вскрыл,откусил кабель.Прозвонил,всё цело.Но зелёный с подозрительной чернотой.Чтобы перепаять надо полностью освободить плату?

Вложенные эскизы изображений

[Бесеркерк]

Спасибо,но уже вскрыл,откусил кабель.Прозвонил,всё цело.Но зелёный с подозрительной чернотой.Чтобы перепаять надо полностью освободить плату?

Нет не надо сверху достаточно.Освободите только место где контактные клепки.потом уложите провода на место удаленных и зальете термоклеем вклеив кабель.Зачистили все проводки,аккуратно облудили и по одному можете перепаивать чтобы не перепутать.Главное когда вырезали черный пластик не порезать провода обмоток идущих на плату.

Сообщение отредактировано Бесеркерк: Jan 27 2015, 19:10

[Fuma]

Чернота не является признаком неиспарвности. Наверно она появилась в результате пайки.
Я всю плату не очищаю. Только до того места, где впаяны проводки. Проводки выпаиваю, прочищаю отверстия и впаиваю на их место новые. Как уже писал все это делаю снизу датчика.

[шан]

Нет не надо сверху достаточно.Освободите только место где контактные клепки.потом уложите провода на место  удаленных и зальете термоклеем вклеив кабель.Зачистили все проводки,аккуратно облудили и по одному можете перепаивать чтобы не перепутать.Главное когда вырезали черный пластик не порезать провода обмоток идущих на плату.

Спасибо,вроде ничего не нарушил.Но уверенность с которой вскрыл,пропала.
Штудирую тему.Смотрю на плату,как я её запаяю.Паяльник совдеповский, придётся маленький купить. Ещё раз спасибо кто что то подскажет.

[Бесеркерк]

Спасибо,вроде ничего не нарушил.Но уверенность с которой вскрыл,пропала.
Штудирую тему.Смотрю на плату,как я её запаяю.Паяльник совдеповский, придётся маленький купить. Ещё раз спасибо кто что то подскажет.

Паяльник лучше ват на 25,так как изоляция на проводах слабенькая к термовоздействию.поэтому облуживать надо быстро используя жидкий флюс например.

[шан]

Паяльник лучше ват на 25,так как изоляция на проводах слабенькая к термовоздействию.поэтому облуживать надо быстро используя жидкий флюс например.

Спасибо за совет.На сегодня отложил.Домочадцы злить начали а это плохая примета.
С уважением.

[Naumov]

Товарищи, а если на блоке появляется ошибка СЕ, то какие возможные проблемы могут быть с катушкой?
Пролистал темы и интернет немного помучал, но как возможную причину нашел только обрыв проводов в блоке и обрыв в катушке. Блок исправен на 100%, ибо при подключении другой катушки работает отлично, ну а касаемо обрыва в катушке не знаю. Внешне вроде механических повреждений нет, орехи ей не кололи, да и работала до недавнего времени. Просто в один прекрасный момент выдала ошибку и все. Может сталкивался кто с подобными чудесами? Очень надеюсь на вашу помощь, а то уже желание появляется ее молотком отрихтовать.

Сообщение отредактировано Naumov: Jan 29 2015, 14:01
