Боролся один раз с помехами, так вот.
Есть такие штуки DC/DC преообразователи. Компактная штука, которая делает развязку по питанию, напрочь убирает помехи.
В свою схему ставил b1212s-2w двухватный двенадцативольтовый преобразователь.
Они бывают от 3х до 24х вольт.
В Вашем случае 15 вольт и двуполярное питание?
Значит надо ставить 2 штуки B1515S-2W

[VHS]

Спасибо, слышал про такие штуки. Напряжение +-15 и 5 вольт переменки со средней точкой (соединяется с общим),иначе не работает. Кстати на родной схеме никакой средней точки не видно. Нашел источник помехи: 1 вывод входа индикатора. Пробовал подключить через конденсатор 0,22 мкф, все равно фонит.

[killmouse]

Средняя точка от транса, без неё и спалить можно.
Вот 2 таких преобразователя взять, организовать среднюю точку по входу и среднюю по выходу. Повесить кондёры по даташиту.
А если не лень, самому мутить с гальванической развязкой. Все шумы по питанию лезут.
5 вольт по накалу вроде пофиг.
Провода развести, чтобы не в куче были, чтобы с них наводки не было.

[VHS]

Покупать преобразователи вряд ли буду. Мне особо фон не мешает, на высокой громкости я не слушаю., а на средней его и не слышно. Так уж просто заморочился, зима однако. Фон связан с конденсатором С6, частота меняется при прикосновении к ножкам. Пробовал пускать еще один в параллель фон остается, но частота падает. Может кольцевые трещины где то, когда ставил не всматривался.

Сообщение отредактировано VHS: Dec 9 2023, 15:09

[killmouse]

https://www.radioradar.net/radiofan/radiofa...o_ilt6_30m.html
А эту доработку видели?

[VHS]

Спасибо за ссылку, на всякий случай кинул в закладки . Видел часть схемы с дросселями. Ставил, не помогло. Источник звука у меня дешевая магнитола, тоже хотел подключить с выхода усилителей, но не получается. Нет общей земли. На индикаторе постоянно горят по 4 сегмента. Сейчас сигнал берется с линейного выхода параллельно входу усилителя.

[Ohotnik_mur]

Александр приветствую. Крепкого Здоровья!
Смотри по ссылкам схему индикатора и даташит на микросжему. Хорошо бы если бы осциллограф был в наличии.Можно было бы не заниматься простой перепайкой элементов методом тыка, а сразу посмотреть откуда фон лезет. Ну ладно, нет значит нет.
Скорее всего стоит микросхема КР1534ПП4. С6 стоит на выводах 19, 20, 21. То есть цепочка тактового генератора этой микросхемы с выводами R, RC, C. Выводы подключения частотозадающих элементов тактового генератора.

Фон связан с конденсатором С6, частота меняется при прикосновении к ножкам

Конечно будет меняться, и обязан меняться, так как ты изменяешь частоту тактового генератора внося дополнительную ёмкость или сопротивление.

Пробовал пускать еще один в параллель фон остается, но частота падает

И будет падать. Смотри то что выше написал про дополнительную ёмкость или сопротивление.
Теперь, сними два провода с разъёма ХР2. Убери их подальше от платы. Только их, всё остальное не отключай. Скажем так, верни всё как было кроме этих двух проводов. Включи питание. Проверь фон на максимальной громкости. Есть или нет?
https://docviewer.yandex.ru/view/131612831/...Q%3D%3D&lang=ru
https://docs.yandex.ru/docs/view?tm=1702135...%3D0%26nosw%3D1

[VHS]

Приветствую Михаил! Провода пробовал снимать, тишина. Даже не отодвигая от платы. На максимальном усилении только естественный шум усилителя.. Как я писАл уже раньше бросать надо это, сильно не напрягает.

[Ohotnik_mur]

Приветствую Михаил! Провода пробовал снимать, тишина. Даже не отодвигая от платы. На максимальном усилении только естественный шум усилителя.. Как я писАл уже раньше бросать надо это, сильно не напрягает.

Так, уже хорошо! Без входных проводов на разъёме ХР2 тишина. Прелестно. Отсюда вывод: Блок питания и его конденсаторы абсолютно не причём. Хоть новые ставь конденсаторы, хоть обвешайся ими толку ноль. И не стоит на них тратить время. Если бы в конденсаторах блока питания было дело, то был бы низкочастотный фон. А не высокочастотный. Значит этот фон лезет через входные цепи схемы. А если посмотреть на даташит микросхемы (на её потроха, скажем так), то там стоят ключи на входе. На полевых транзисторах с изолированным затвором. И эти ключи переключаются с определённой частотой. Частота переключения естественно достаточно высокая, чтобы быстро реагировать на изменение полезного сигнала. Вот она, эта частота переключения, и лезет через С2 и С3 номиналом 0.15 мкФ каждый на вход оконечного усилителя. Ларчик просто открывался .
Выход из этой проблемы: поставь Т-образный фильтр на входе к этой плате. Перед ХР2. Да можно рядом с ХР2 распаять. Сопротивление линейного выхода принято считать 600 Ом. Чтобы не сажать линейный выход, первый резистор должен быть 600 Ом. Потом конденсатор одним концом на резистор а вторым на землю. И потом ещё резистор, что-нибудь Ом 100-200. На вход, на конденсаторы С2 и С3. Конденсатор придётся подобрать опытным путём, что нибудь от 1000 пФ до 10000 пФ. Можно конечно рассчитать этот фильтр, номиналы резисторов и конденсаторов, но мне некогда этим заниматься. Если есть желание, то просчитай номиналы. Или методом тыка, от меньшего номинала к большему.
Вот вроде и всё по этой проблеме.

[VHS]

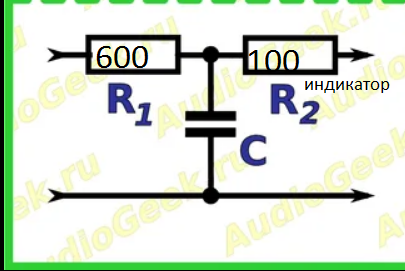

Михаил, спасибо за совет. Так и пишут же везде, что источник помех эта микросхема.А остальное это так, на всякий случай. Конденсаторы между входом и общим проводом тоже пробовал ставить (22-100нФ). Фон почти пропадает, а вместе с ним и высокие частоты на выходе. Я хоть и слышу не более 10000 Кгц, но все равно заметно. Слабо разбираюсь в этих фильтрах, тем более в расчетах, но попробую. Насколько я понял схема примерно такая.


Глянул , это как бы ФНЧ получается.

Сообщение отредактировано VHS: Dec 10 2023, 08:20

[Ohotnik_mur]

Михаил, спасибо за совет. Так и пишут же везде, что источник помех эта микросхема.А остальное это так, на всякий случай. Конденсаторы между входом и общим проводом тоже пробовал ставить (22-100нФ). Фон почти пропадает, а вместе с ним и высокие частоты на выходе. Я хоть и слышу не более 10000 Кгц, но все равно заметно. Слабо разбираюсь в этих фильтрах, тем более в расчетах, но попробую. Насколько я понял схема примерно такая.


Глянул , это как бы ФНЧ получается.

Да Александр, именно так. Такая схема ФНЧ. Везде я не читал, это из знаний и опыта работы. И из описания проблемы у тебя, решение этой проблемы. Конденсаторы между выходом и общим проводом конечно будут "гасить" все высокие частоты, и чем больше ёмкость конденсатора тем меньше будет высоких частот попадать в оконечный усилитель. Так как ты напрямую, без какого либо разделителя, вмешиваешся в полезный сигнал. Который нужен оконечному каскаду усиления. По схеме, R1 разделяет предварительный и оконечный усилители от конденсатора и не даёт конденсатору вносить коррекцию в частотный диапазон каскадов усиления. Связка R1 и С конечно будет влиять на полезный сигнал, но на очень высоких частотах. Частоту влияния можно просчитать, и рассчитать так чтобы частота среза была больше 20 кГц. Изменением номинала С. Связка R2 и С будет убирать частоту от генератора микросхемы индикатора. Зная частоту генератора, можно рассчитать и связку R2 и С. Характеристики связки R1 и С, и связки R2 и С будут не ступенчатыми а плавными. То есть резкой отсечки каких-то частот не будет. Но это в данном случае это и не нужно. Так как частота внутреннего генератора микросхемы индикатора может и будет изменяться в определённых пределах из за разных условий.
Всё, вперёд и с песней. Всё получится

[VHS]

Михаил, спасибо за ликбез. Все стало понятней. Со сна что ли утром в голове все перевернулось. Почему и переспросил

[Soltek]

Да,вещь полезная,мне на платах проще искать,а вот посмотреть картину в доме - найти источник сквозняка,теми методами,что на плате никак.

Почему? Вот пример моего тепловизора-приставки к телефону. Ходил к соседке-бабушке искать источник холода у неё в квартире. Поток холодного воздуха из под пола. И пол тоже холодный. 1 этаж. Отчётливо видно сине-чёрные пятна холода.

[Fil721]

Почему? Вот пример моего тепловизора-приставки к телефону. Ходил к соседке-бабушке искать источник холода у неё в квартире. Поток холодного воздуха из под пола. И пол тоже холодный. 1 этаж. Отчётливо видно сине-чёрные пятна холода.

Приобрел на НГ Doogee v31gt . И сразу по прибытию поиск труб отопления в стене .

[Soltek]

Приобрел на НГ  Doogee v31gt . И сразу по прибытию поиск труб отопления в стене  .

Что ни говори, а техника эта классная. Уже выручила не раз.

[Fil721]

как то так ...

[killmouse]

Я на НГ жабу придавил и взял игрушку.
Год сам себе сопротивлялся, сдался. Слабак 🙂

[Fil721]

принтер?

[killmouse]

Ага
Для чайника с 0,1% понимания норм.



Сообщение отредактировано killmouse: Jan 17 2024, 11:28

[Soltek]

Ага
Для чайника с 0,1% понимания норм.

Не блин, уже хорошо) Полезный аппарат в хозяйстве. Главное найти ему постоянную работу. )
