Всё о Сорексе 7280, Тесты, сравнения, модификации

[Big62]

Продолжаю монтировать FM.
Понадобился 3-х проводный кабель, под рукой ничего подходящего не оказалось, решил USB обрезать, думаю там по любому больше 3-х жил.

О чудо, такой многие искали, в т.ч. и я.
4 провода в экране, проблема удлинителей катушки решена, в любом комп. магазине, любой длины.

[ВаДяН]

Сюрприз- это когда все молчат, а потом "бац!" и вот он сюрприз! а тут нервотрепка какая то. Не понимаю, сговорились сегодня все что ли?

Я сегодня молчал, работал, было не когда.
А так бы добавил, что в ПРО версии ещё будет регулировка скорости АПБ. То есть есть АПБ1 и там ещё и скорость еёная. АПБ2 и скорость АПБ2.

ПС: Так вот не спеша, до весны и изучим новые опции Сорекса ПРО.

[Tzocot]

Вчера вечером гонял FM трансмиттер Ritmix FMT-900, сначала сильно расстроился, звук полное г..но.
Начал штудировать ветку про трансмиттеры, до впайки сопротивлений дело не дошло, за отсутствием оных, а вот про снижение звука в МД вычитал.

ИТОГ:
1. Трансмиттер FMT-900 работает с мышом, но звук нужно ставить самый маленький, т.е.1, это касается и звука железа.
2. Приёмник нужно подбирать с цифровым дисплеем, что бы чётко стоять на частоте передатчика, лучше всего вчера работал мобильник Samsung (модель не помню, с двумя симками какой то), обычный приёмник почти не работает, на муз. центре звук тоже не очень.
3. Незначительные искажения присутствуют, но искажается только озвучка (будем работать над этим), пропусков и провалов сигнала нет.
4. Громкость приличная, на мобильнике стояла на 9 из 14-ти.

Сейчас занимаюсь монтажом, фото будут позже.

Всем привет, у меня хорошая новость по данной теме.

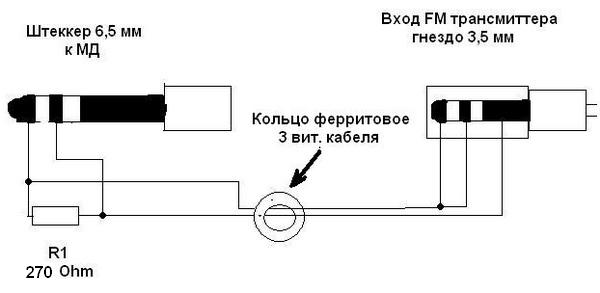

На сайте коллег из ближнего зарубежья нашёл вот такой вариант решения проблемы подключения трансмиттера к МД:

см схему.

уже попробовал - искажения практически пропали, стало возможно комфортно работать с трансмиттером !(У меня тоже Ritmix FMT-900)

Использовал сопротивление 270 Ом , и всё прочее по схеме, можно 100-300 Ом, по словам автора некритично (Спасибо Лимонадному Джо из Чернигова, к сожалению не могу разместить прямую ссылку, кому интересно - гуглите трансмиттер резистор).

Для защиты от помех - ферритовое колечко с трижды обёрнутым проводом, поставил, насколько действенно - не знаю, но для самоуспокоения пойдёт.

Так что с резистором стало значительно лучше.

Вложенные эскизы изображений

[Big62]

Всем привет, у меня хорошая новость по данной теме.

На сайте коллег из ближнего зарубежья нашёл вот такой вариант решения проблемы подключения трансмиттера к МД:

см схему.

уже попробовал - искажения практически пропали, стало возможно комфортно работать с трансмиттером !(У меня тоже Ritmix FMT-900)

Использовал сопротивление 270 Ом , и всё прочее по  схеме, можно 100-300 Ом, по словам автора некритично (Спасибо Лимонадному Джо из Чернигова, к сожалению не могу разместить прямую ссылку, кому интересно - гуглите трансмиттер резистор).

Для защиты от помех - ферритовое колечко с трижды обёрнутым проводом, поставил, насколько действенно - не знаю, но для самоуспокоения пойдёт.

Так что с резистором стало значительно лучше.

Двумя проводами?
Херня какая то, просаженный канал через сопротивление + подмешанный второй на массу, а потом канал двоится в параллели на 2 канала.
Что даёт?

Сообщение отредактировано Big62: Dec 7 2010, 23:23

[dmitryru]

Просто интересна дальность до 5 руб 1997-1998 г.

47см для 15ДД-3 5руб-основа медь. ВЕРСИЯ 110е.

Подскажите, какая дальность на воздухе на 5 руб 1997-1998 г. Сам не могу померить - прибор разобран.

1998
Vco Off _ ручной (около 5 оборотов) _ Аудио Офф _ сенс макс _ диск 0 _ треш молчит _ аккумы почти в 0

37 см.

Спасибо, приличная дальность. С Трешем. еще можно будет добавить.

Engineer постараюсь прояснить ситуацию

Возможно ГМ с трешем больше выдаст (я на Катин Пятак 56см натянул и это похоже не предел - квартира, помехи) , но после 37см не понятно что там гвоздь или монета

На Сорексе при 47см - на 70% будешь уверен что копаешь монету

ПС всё это для воздуха в грунте меньше будет что Сорекс что ГМ


http://www.reviewdetector.ru/index.php?sho...dpost&p=1202655

10ДД 7кГц

Сообщение отредактировано dmitryru: Dec 8 2010, 00:13

[Tzocot]

Двумя проводами?
Херня какая то, просаженный канал через сопротивление + подмешанный второй  на массу, а потом канал двоится в параллели на 2 канала.
Что даёт?

Первоначальная родная схема Сорекса, как я понял, вообще не использует на выходном разъёме третий "Общий" контакт, т. е. два динамика наушников включены последовательно. Из достоинств, наверно, увеличивающееся в два раза сопротивление нагрузки, из недостатков - невозможность продолжить работу на одном наушнике в случае обрыва первого,что, согласитесь, возможно.

Стерео не требуется, а увеличенное сопротивление нагрузки здесь позволяет корректно работать выходному каскаду усилителя НЧ МД., чего бы не было до установки резистора.

[Big62]

Первоначальная родная схема Сорекса, как я понял,  вообще не использует на выходном разъёме третий "Общий" контакт, т. е. два динамика наушников включены последовательно. Из достоинств, наверно, увеличивающееся в два раза сопротивление нагрузки, из недостатков - невозможность продолжить работу на одном наушнике в случае обрыва первого,что, согласитесь, возможно.Стерео не требуется, а увеличенное сопротивление нагрузки здесь позволяет корректно работать выходному каскаду усилителя НЧ МД., чего бы не было до установки резистора.

Стоп.
Вчера разбирал бок, к родному разъёму идёт 3 или даже 4 провода (там один динамик по моему отключает, сейчас блок раскручивать не пойду).
Летом у меня был не пропай - одного контакта в разъёме наушников (сам виноват), я спокойно мог ходить на втором ухе, т.е работал один из 2-х каналов и земля.

т. е. два динамика наушников включены последовательно.

Окончательно ничего не понял, завтра попробую переосмыслить
Ну не могут быть наши инженеры такие халявщики.

Сообщение отредактировано Big62: Dec 8 2010, 00:11

[Tzocot]

Стоп.
Вчера разбирал бок, к родному разъёму идёт 3 или даже 4 провода (там один динамик по моему отключает, сейчас блок раскручивать не пойду).
Летом у меня был не пропай - одного контакта в разъёме наушников (сам виноват), я спокойно мог ходить на втором ухе, т.е работал один из 2-х каналов и земля.
Окончательно ничего не понял, завтра попробую переосмыслить
Ну не могут быть наши инженеры такие халявщики.

Совершенно не факт, что наши с Вами блоки имеют одинаковую схему

Я свой ещё не разбирал, на сигнал с разъёма на моём идёт только с двух "дальних" контактов джека, общий же (ближний) ни в каких комбинациях сигнала не даёт. Но я лично не виже в этом чего-то криминального, для малоомных наушников может даже наоборот лучше.

[Big62]

Совершенно не факт, что наши с Вами блоки имеют одинаковую схему

Я свой ещё не разбирал, на сигнал с разъёма на моём идёт только с двух "дальних" контактов джека, общий же (ближний) ни в каких комбинациях сигнала не даёт. Но я лично не виже в этом чего-то криминального, для малоомных наушников может даже наоборот лучше.

А когда прибор покупали?

[Tzocot]

А когда прибор покупали?

Этот блок примерно середины июня.

[Big62]

Этот блок примерно середины июня.

О котором писал про наушники - начало июня, сейчас ноябрьский.
Может чего припаяли не так?

[Radiomans]

О чудо, такой многие искали, в т.ч. и я.
4 провода в экране, проблема удлинителей катушки решена, ...

Ну вот, а я думал что это я один такой умный, удлиннил свой АКА по дешёвке Но проверьте - экран у таких проводов может попасться и не паяющийся .....
А ещё такой провод можно найти в магазинах аудио-аппаратуры, по 4$ метр

... Так что с резистором стало значительно лучше.

Про припайку резисторов 100 - 200 ом написано уже больше года назад. И это помогает на всех трансмиттерах, и для любых МД. (Отличия только в использовании общего провода - в Экспах он тоже не подключается, а наушники включены последовательно.)

[Tzocot]

О котором писал про наушники - начало июня, сейчас ноябрьский.
Может чего припаяли не так?

У меня вообще он до 1.07 включително без всяких сопртивлений с FMT-900 дружил отлично, а как на 1.10Е перепрыгнул - перестал. Тут только Львовичи прояснить смогут.. Просто если схемы действительно разные, то не всем можно по такому варианту подключаться?
Но у меня устройства стали отлично работать!
Конечно надеюсь, что там нет мостовых схем включения усилителей, или других деталей, делающих такое подключение некорректным.
Виктор Олегович, можно ли и всем ли так подключать трансмиттер к Сорексу?

[Tzocot]

Про припайку резисторов 100 - 200 ом написано уже больше года назад. И это помогает на всех трансмиттерах, и для любых МД. (Отличия только в использовании общего провода - в Экспах он тоже не подключается, а наушники включены последовательно.)
[/quote]

Как раз общий провод и интересует. Похоже, что в Сорексах использовалось две схемы - с последовательным подключением наушников или через общую землю. От этого зависит кому что паять.

[Engineer]

Engineer постараюсь прояснить ситуацию

Возможно ГМ с трешем больше выдаст (я на Катин Пятак 56см натянул и это похоже не предел - квартира, помехи) , но после 37см не понятно что там гвоздь или монета

Не возможно, а выдаст больше. Гвозди какого размера?

На Сорексе при 47см - на 70% будешь уверен что копаешь монету

Это с катушкой 15"  3 кГц - мне такой кругляш и частота не интересна.
И потом это цифра по воздуху, при чем тут копать?

ПС всё это для воздуха в грунте меньше будет что Сорекс что ГМ

Это понятное дело

Спасибо за прояснения, я на ус мотаю

Сообщение отредактировано Engineer: Dec 8 2010, 01:30

[verdas]

ну раз уж начали сливать информацию о про версии возникает такой вопрос- а как будет вести себя про на высокоминерализаванных грунтах(горы поросшие лесом), приблизится ли он при работе на них к минелабу??

[Влади]

ну раз уж начали сливать информацию о про версии возникает такой вопрос- а как будет вести себя про на высокоминерализаванных грунтах(горы поросшие лесом), приблизится ли он при работе на них к минелабу??

Это вопрос тёмный... Мыш ПРО выпущен в незначительном количестве экземпляров и в основном эксплуатируется в ближних окрестностях Москвы...там нет возможности проверить его на каменистых грунтах с магнетитом...но чудес, судя по глухим отрывочным сведениям из мало достоверных источников, ждать не приходится...

Работать будет. Насколько хорошо в сравнении с минелабом и другими достойными приборами для тяжёлых грунтов - время покажет...

[Big62]

Это вопрос тёмный... Мыш ПРО выпущен

Мы с Вадяном в пролёте

[Влади]

Мы с Вадяном в пролёте

Имелся в виду, который в профиле у задавшего вопрос. Вообще, чтобы сделать хороший прибор для тяжёлых каменистых грунтов с магнетитом разработчикам нужно иметь ясное представление о том с чем прибору придётся иметь дело - лучше всего когда соотв. грунты находятся под боком у разработчиков и они имеют возможность сами душевно отпробовать на практике своё детище.

[Lvovich]

. Мыш ПРО выпущен ...

А мы и не знали...
