3030 катушка не обнаружена

[Просто Андрей]

Всем доброго времени суток. Вкратце, проблема, на подводном копе на 3030 по экрану надпись "Катушка не обнаружена", подёргал у входа в катушку-результата-0, растянул штангу на максимум сигнал начал дёргаться. Уже дома пытался определить место обрыва, не смог. Проблема, скорее всего в кабеле, гарантия закончилась, специалисты не берутся делать, может кто сам ремонтировал, подскажите.

[ham]

Всем доброго времени суток. Вкратце, проблема, на подводном копе на 3030 по экрану надпись "Катушка не обнаружена", подёргал у входа в катушку-результата-0, растянул штангу на максимум сигнал начал дёргаться. Уже дома пытался определить место обрыва, не смог. Проблема, скорее всего в кабеле, гарантия закончилась, специалисты не берутся делать, может кто сам ремонтировал, подскажите.

Обычно у этих катушек жилы кабеля переламываются в районе входа кабеля в катушку, кабель - полное гвн.
Вашему прибору больше трех лет? Не знаю что написано у вас в гарантийке, но во всех нормальных странах на катушку 3030 гарантия 3 года
http://www.minelab.com/emea/products/treas...x-3030?view=faq

[Просто Андрей]

Третий год на исходе, я уже однажды отправлял его по гарантии, протёк на пинпойнте, ремонтировали ровно 7 месяцев, дилер говорит, что случай не гарантийный, но отправить может, и опять на такое-же время??? Мне легче уже здесь его отремонтировать

[Legendaryshroom]

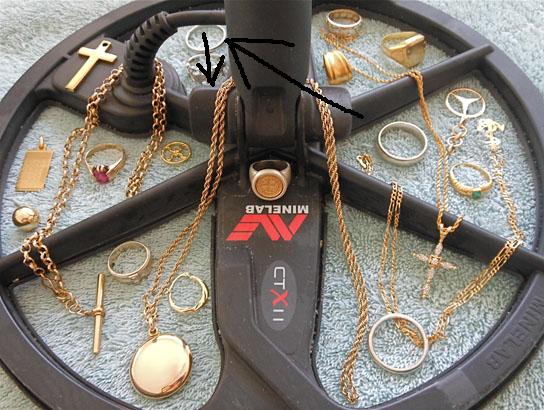

Прибор только 2 года назад появился а у вас уже третий на исходе Не знаю где там гарантия 3 года на катушку - у меня в гарантийнике стоит год. На блок да - 3 года как раз. По поводу проблемы - попробуйте прижать кабель к катушке как
на рисунке. Будет ли сигнал. В моем случае - сигналы были и я просто замотал кабель изолентой в таком положении.

Вложенные эскизы изображений

[ham]

Не знаю где там гарантия 3 года на катушку - у меня в гарантийнике стоит год. На блок да - 3 года как раз.

Вне зависимости от того, что пишет ваш местный барыга в своей гарантийке, производитель дает 3 года гарантии на катушку. Так что всегда можно отправить ее на ремонт в Ирландию.

[Fuma]

Могу посмотреть катушку. Возможно получится сделать. Снизу будет такая пломба, как на фото. Кабель будет короче на 5-6 сантиметров. Сверху останется как было, если еще не разломали.

[Kladenec]

Я в июле столкнулся с такой же проблемой на своём зозо. И хотя гарантия ещё была, знал что быстро мне никто не поможет, а пропускать сезон не хотелось. Решил попробовать сам отремонтировать. Быстро понял в чём проблема - место изгиба у основания катушки и входа в штангу. При шевелении катушку находит, отпуская кабель опять теряет. Решил вскрыть и укоротить кабель на несколько сантиметров.


К моему счастью экранированных проводов небыло, и это упрощало прощедуру. Всего 6 проводов, 2 из которых толстые (коричневый и серый) и 4 тонкие. Вскрыв изоляцию каждого провода понял что радость от кажущейся простоты процедуры - преждевременна.
Толстые провода состоят из множества тончайших медных нитей. Так вот - от постоянных перепадов температуры и образования внутри конденсата - проводка просто СГНИЛА и превратилась в труху. Я очень много капаю в воде, имея сухой гидрик и сезон у меня круглогодичный, потому как температура позволяет. Без малого 3 года копа и результат на лицо .
Ну да ладно плакаться.
Пришлось очень помучаться что бы к гнилому проводу припаяться. Чуть тронеш провод (несколько сгибаний)- и опять в другом месте контакта нет. Тут я понял что такой ремонт не надолго хватит . А погода то супер, находки ждать не будут - могут и к другим поисковикам уйти.
Решил поменять кабель по максимуму возможного - тоесть от входа в катушку до разьёма (оставив небольшой кусочек оригинального провода с разьёмом).
Найти оригинальный или похожий витой провод с такими же параметрами и быстро - просто не реально. Решил сделать кабель сам. Купил 2 метра бытового 5ти жильного электрокабеля с таким же сечением, вытянул из общей изоляции 3 жилы (оставив 2 внутри), а внутрь протянул 4 провода от витой пары (сетевой компьютерный). Он так же подошел по сечению. Уплотнители места соединения кабеля купил в строительном магазине вот такие. При затягивании они пполностью обжимают изоляцию кабеля, не пуская воду к месту соединения кабелей.


склеил 2 штуки торцами и одел на кабель


Для того что бы уложить провода из катушки и место сотыковки с новым кабелем, а так же приклеить ещё один герметизирующий обжим кабеля, пришлось к катушке приклеить небольшой пластиковый кусочек трубки.

и в него уже залив предварительно эпоксидку, вставить герметизирующий разьём.

После недолгого высыхания получилось вот так


Очень быстро, бюджетно и работает. За эстетику прошу не пинать.
Может мой опыт кому то даст идею к более продвинутому и эстетичному способу ремонта.

[Kladenec]

Забыл уточнить что ригинальный кабель в верхней части (у оригинального разьёма, там где пришлось спаивать с новым) уже был в умеренном состоянии. Тёмный но не гнилой и припаялся без проблем, в отличии от нижнего своего конца, который просто как пыль был в своей изоляции.

[ham]

Молодец, конечно
Но я бы сделал по-другому: купил бы новую катушку, а эту отправил в Ирландию. Как приедет новая катушка из сервиса, лишнюю бы продал, или оставил для бэкапа. Я так с деусовыми катушками делаю, за 4 года уше 4шт утонули

[Kladenec]

Тоже так подумал сделать, но на момент проблемы изучил возможность покупки и понял что быстро нигде не купить. Её просто нигде небыло в наличии. Заказывать и ждать меня не устраивало, был самый сезон копа и находок. Да и не уверен что с ремонтированными ушами катухи её бы по гарантии взяли.

Сообщение отредактировано Kladenec: Sep 28 2014, 13:04

[i.timchenko]

Я в июле столкнулся с такой же проблемой на своём зозо. И хотя гарантия ещё была, знал что быстро мне никто не поможет, а пропускать сезон не хотелось. Решил попробовать сам отремонтировать. Быстро понял в чём проблема - место изгиба у основания катушки и входа в штангу. При шевелении катушку находит, отпуская кабель опять теряет. Решил вскрыть и укоротить кабель на несколько сантиметров.


К моему счастью экранированных проводов небыло, и это упрощало прощедуру. Всего 6 проводов, 2 из которых толстые (коричневый и серый) и 4 тонкие. Вскрыв изоляцию каждого провода понял что радость от кажущейся простоты процедуры - преждевременна.
Толстые провода состоят из множества тончайших медных нитей. Так вот - от постоянных перепадов температуры и образования внутри конденсата - проводка просто СГНИЛА и превратилась в труху. Я очень много капаю в воде, имея сухой гидрик и сезон у меня круглогодичный, потому как температура позволяет. Без малого 3 года копа и результат на лицо  .
Ну да ладно плакаться.
Пришлось очень помучаться что бы к гнилому проводу припаяться. Чуть тронеш провод (несколько сгибаний)- и опять в другом месте контакта нет. Тут я понял что такой ремонт не надолго хватит  . А погода то супер, находки ждать не будут - могут и к другим поисковикам уйти.
Решил поменять кабель по максимуму возможного - тоесть от входа в катушку до разьёма (оставив небольшой кусочек оригинального провода с разьёмом).
Найти оригинальный или похожий витой провод с такими же параметрами и быстро - просто не реально. Решил сделать кабель сам. Купил 2 метра бытового 5ти жильного электрокабеля с таким же сечением, вытянул из общей изоляции 3 жилы (оставив 2 внутри), а внутрь протянул 4 провода от витой пары (сетевой компьютерный). Он так же подошел по сечению. Уплотнители места соединения кабеля купил в строительном магазине вот такие. При затягивании они пполностью обжимают изоляцию кабеля, не пуская воду к месту соединения кабелей.


склеил 2 штуки торцами и одел на кабель


Для того что бы уложить провода из катушки и место сотыковки с новым кабелем, а так же приклеить ещё один герметизирующий обжим кабеля, пришлось к катушке приклеить небольшой пластиковый кусочек трубки.

и в него уже залив предварительно эпоксидку, вставить герметизирующий разьём.

После недолгого высыхания получилось вот так


Очень быстро, бюджетно и работает. За эстетику прошу не пинать.
Может мой опыт кому то даст идею к более продвинутому и эстетичному способу ремонта.

Молодчина !!! Отлично вышел из положения...
