Доработка ввода кабеля в катушку., Может кому пригодится.

[Безработный]

Многие жалуются на повреждение кабеля в месте входа в катушку. Где то на форуме даже фотографии встречал, где рубашка кабеля повредилась при входе в катушку. Я решил обезопасить проблемное место ввода кабеля в катушку для АСЕ-250 следующим образом: Идею подсмотрел на форуме радиолюбителей. Правда там кабель радиостанции так дорабатывали. Ну а я применил эту идею для доработки катушки. Мне понадобились нитки и клей Момент. Наносим слой клея на кабель рядом с вводом его в катушку, и проматываем этот участок ниткой, и так несколько раз, промазывая клеем каждый слой ниток. Эта манипуляция несколько усилит узел ввода кабеля в катушку, увеличит радиус возможного изгиба кабеля и обеспечит гидроизоляцию узла.

[вукс]

Приветствую. В общем нормально изолировал,лиш-бы неломкий стык получился. Я просто хорошей изолентой подмотал и по мере износа меняю.

[кряказябра]

изолента на холоде дубеет

[ioprst]

Без фиксации всего этого к самому телу катушки , толку не будет . Где нитками промотали - останется жить , а вот где переход в саму катуху - сведет все усилия на нет .
Вариант есть - промазать жирным слоем автогерметика черный АБРО . Либо для вклейки автостекол .

[ветер]

Многие жалуются на повреждение кабеля в месте входа в катушку. Где то на форуме даже фотографии встречал, где рубашка кабеля повредилась при входе в катушку.

Поэтому в каждой инструкции написано, что обязательно надо сделать петлю, т.е. дать слабину , что бы катушка могла проворачиваться в обе стороны на оси - свободно. И зафиксировать велькролентой( застежка, липучка), которая идет почти к каждому детектору в комплекте, на худой конец обычной изолентой.
И тогда все будет ОК. А у нас обычно виновата катушка, производитель и т.д.

[Хомячище]

Все эти доработки ,промазывание жидкой резиной , герметиками хорошо . самое главное забывают написать . что теряется гарантия 1 год на катушку . если аппарат новый , или новая катушка естественно ....и чем же ее тогда намазать , чтобы не потерять гарантию

Сообщение отредактировано Хомячище: Aug 23 2014, 15:25

[Безработный]

Без фиксации всего этого к самому телу катушки , толку не будет . Где нитками промотали - останется жить , а вот где переход в саму катуху -  сведет все усилия на нет .

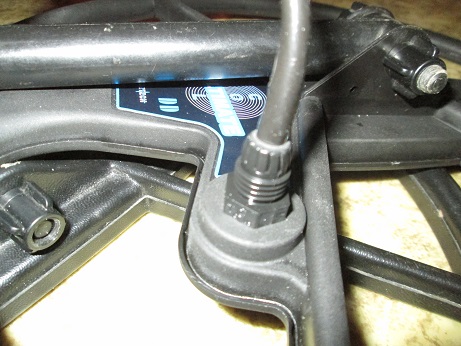

Согласен, не ко всем катушкам можно применить такую доработку, но ко многим катушкам всё таки можно, смотрите фото. Там кабель входит в катушку через специальную "вкрутку", или как её правильно назвать? Ну не в названии суть. Так вот, кабель нужно обматывать с заходом на эту вкрутку, ну и в верх по кабелю сантиметров на 7. А то, что сейчас там вместо ниток, прочности кабелю в этом узле абсолютно не придаёт.

[Безработный]

Вот так у меня доработан ввод кабеля в радиостанции и антенны: см. фото. Это сохраняет кабель от перегибов и трещин. И значительно прибавляет прочности этому узлу от вырывания кабеля. Плюс препятствует попаданию влаги в кабель, а это очень важно в антенных кабелях.
Только на катушке нужно чуть больше (выше) кабель начинать обматывать, утолщая к основанию.

Сообщение отредактировано Безработный: Aug 23 2014, 18:04

[Безработный]

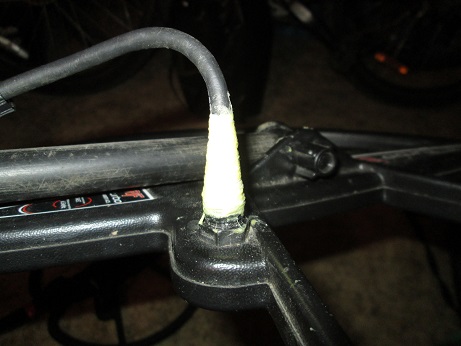

Началась осень, горячая пора собирать "урожай". Подготовил катушку к частым осенним выездам, теперь за кабель не переживаю:

[Шатунов]

Я вот думаю, а если с нитками использовать не клей, а герметик, которым дайверы свои костюмы подклеивают? Правда правильное название у него тоже ...какой-то там... клей. Но он герметичен и эластичен. Под наши задачи наверное самое то, что надо. Эх, засада, год гарантии терять не хочется...

[Бухалло Билл]

Только сегодня восстанавливал катушку, которая пришла по почте.
Знал бы что есть такая тема - сфоткал бы!

Ну тогда на словах. На кабеле катушки терры - 9" (при его вводе в обрезиненный переход в катушку) оторвалась внешняя изоляция кабеля.
1) аккуратно проводяпальцами по кабелю вверх, насколько можно (до3-4 см) сдвинул - расширил разрыв
2) обезжирил обнажившиеся проводки чистым бензином на тампоне, смочил им же (расширяя зубочисткой и спичкой) внутренние полости в обрезиненном переходе и в сдвинутом кабеле
3) просушил, смазал автогерметиком проводки и свободные внутренние полости, сдвинул оболочку на место, выше натуго перевязал кабель, чтобы не сползла обратно.
4) после высыхания на место стыка нанёс пару витков пластыря
5) сверху пластырь промотал капроновой нитью, теперь нагрузку на этом месте будет выдерживать пластырь, а не место разрыва кабельной оболочки. Нить отлично прожала и выступы на резиновом вводе и закрепилась на пластыре.
6) сверху место снова покрыл автогерметиком. Сохнет

[Безработный]

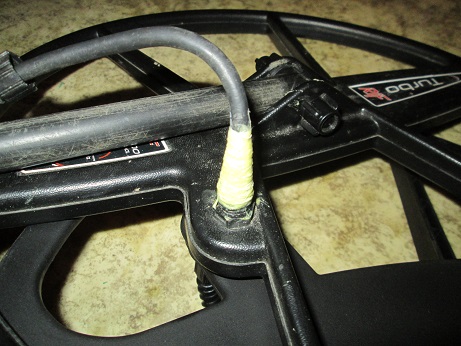

Появилась ещё одна катушка, что бы в дальнейшем избежать повреждение кабеля у ввода в катушку, проделаю выше описанную операцию.
Да, кабель на катушке Риф чувствует себя отлично!


Вложенные эскизы изображений

[emkgroup]

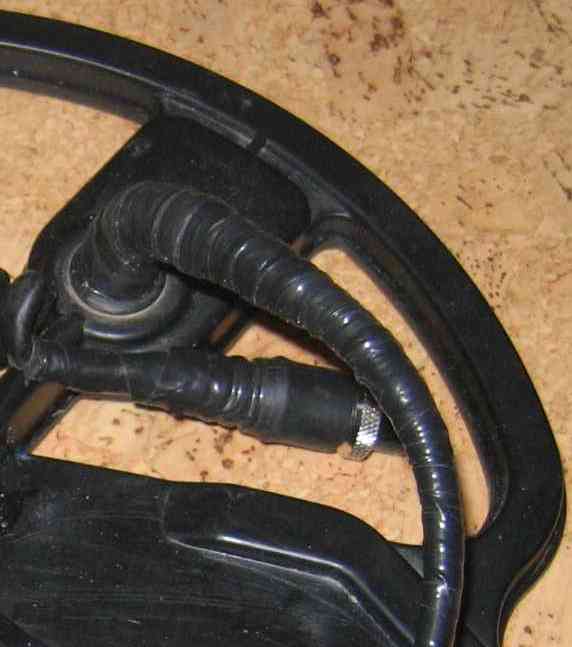

Побольше фирменной изоленты. Сколько ей лет не знаю, брал бу, 2 сезона хожу сам, пока работает. Намотка для Експлореров должна быть с заходом в штангу.

Сообщение отредактировано emkgroup: Aug 30 2017, 16:37

Вложенные эскизы изображений

[Безработный]

Побольше фирменной изоленты. Сколько ей лет не знаю, брал бу, 2 сезона хожу сам, пока работает.

На фото вроде кабаль на подходе, нет? Да и изолента влагу любит, особенно при перепаде температур.
Я предложил оптимальный способ сохранить кабель у ввода в катушку. Не ко всем катушкам этот способ подходит, но ко многим актуален.

Ладно, споры прекращаю, изолента и герметик - супер.

Сообщение отредактировано Безработный: Feb 9 2015, 14:49

[mainlord]

Клей "момент" для использование вне помещения - не годится, даже тот на который обозначен как "водостойкий".
Тем более, что через некоторое время он становится жестким.

Есть такие вещи как термоусадка, герметики ( в том числе и двух компонентные низкой вязкости и высокопрочные на основе ms-полимеров), качественная изолента (в том числе и самослипающаяся) - можно сделать качественно и эстетично.

Сообщение отредактировано mainlord: Feb 14 2015, 11:07
