Модификация МД для подводного поиска

[oceanhunter]

Саша!
Ты хочешь поговорить или спровоцировать?
Если поговорить,то в личку или в "Пляжный флуд" ,если считаешь,что я нарушил правила форума,то велком в закрытый раздел..

Напомню,тема называется "Модификация МД для подводного поиска"..Не мне обсуждать действия модератора,но флуд здесь развели не по делу..

Провоцировать? Вчера только зарегистрировался? На этом форуме модератору не то что нет нужды провоцировать, не надо вообще ничего объяснять оппоненту. В космос улетают сотнями каждый день не взирая на чины и заслуги. Ладно в личку так в личку...

[Rabel]

Если к мечу уши - то сопротивление вытаскивается, если к стиксу - то нет, оно нужно. Сейчас сам сей вопрос решаю и с авторами тех видео общаюсь. вроде самый адекватный путь - замена спикеров в ушах. Получу результат - чиркну. А так под водой нихрена не слышно - факт

[Grommers]

Если к мечу уши - то сопротивление вытаскивается, если к стиксу - то нет, оно нужно. Сейчас сам сей вопрос решаю и с авторами тех видео общаюсь. вроде самый адекватный путь - замена спикеров в ушах. Получу результат - чиркну. А так под водой нихрена не слышно - факт

Можно решить вопрос установкой переменного сопротивления вместо штатного. Для этого нужно выпаять штатное сопротивление и замерять его параметры. Далее подобрать потенциометр по нужным параметрам и решить вопрос его герметизации. Можно поступить и иначе, как вариант установить на уши двух позиционный тумблер с гермоколпаком. От тумблера вывести два провода и подпаять к сопротивлению. При замыкании тумблером уши будут работать без сопротивления. В результате получим универсальные уши для двух приборов.

Сообщение отредактировано GROMMERS: Mar 5 2015, 22:57

[pjrough]

pjrough, не уверен но трансмитер может вызывать помехи в работе прибора, так как его плата будет впритык к основной плате прибора. Советую для пущей уверенности обернуть плату трансмитера грубой фольгой, подпаять к ней провод и посадить его на минус питания.

Сделал - обвернул трансмиттер железной тканью, такой как используется для экранирования кабелей матриц ноутбуков.
Полученный экран припаял на землю..... и... только что обратил внимание, что это ж и есть антенна передатчика!
Познаний в радио деле не хватает - а не будет наводок никаких?
это ж оно все и к датчику прибора выходит присоединено!

До этого всегда трансмиттер использовал от отдельного питания, и земля-антенна тоже не была подключена к выводам наушников прибора.

[Rabel]

Еще по сегодняшнему погружению добавлю, в приличной волне на глубине около 3 м колышет ощутимо и уши с головы соскакивают постоянно, и от колыханий и от выдоха. чем то буду их крепить

[Grommers]

Сделал - обвернул трансмиттер железной тканью, такой как используется для экранирования кабелей матриц ноутбуков.
Полученный экран припаял на землю..... и... только что обратил внимание, что это ж и есть антенна передатчика!
Познаний в радио деле не хватает - а не будет наводок никаких?
это ж оно все и к датчику прибора выходит присоединено!

До этого всегда трансмиттер использовал от отдельного питания, и земля-антенна тоже не была подключена к выводам наушников прибора.

Давай разбиратся, антена передатчика на трансмитере у тебя как реализована (на плате вытравлена или в форме навесной спиральки?
Не совсем понял куда ты припаял провод от фольги?
Фольга не должна контачить ни с элементами на плате ни с антенкой. Если закрыть антенку фольгой то сигнала не будет, антенку нужно вывести отдельным проводом.
Если мы ставим цель экранировать плату от основной платы прибора то провод от фольги надо припаять на минус питания (минус на аккумуляторе, мне могут возразить, но я считаю что так надежнее).

Сообщение отредактировано GROMMERS: Mar 6 2015, 09:48

[Grommers]

Еще по сегодняшнему погружению добавлю, в приличной волне на глубине около 3 м колышет ощутимо и уши с головы соскакивают постоянно, и от колыханий и от выдоха. чем то буду их крепить

Ремешек между ушами через шею

Сообщение отредактировано GROMMERS: Mar 6 2015, 09:10

[pjrough]

Давай разбиратся, антена передатчика на трансмитере у тебя как реализована (на плате вытравлена или в форме навесной спиральки?

Вот фото трансмиттера:



антенна там в виде куска медной фольги, припаянного проводком к плате.
Прозвонка показала, что антенна - это и есть минус питания трансмиттера и земля аудиовыхода.

Не совсем понял куда ты припаял провод от фольги?
Фольга не должна контачить ни с элементами на плате ни с антенкой. Если закрыть антенку фольгой то сигнала не будет, антенку нужно вывести отдельным проводом.

Да, экран не контачит с элементами на плате и припаян на минус питания самого трансмиттера, что равнозначно минусу питания батареи.

Если мы ставим цель экранировать плату от основной платы прибора то провод от фольги надо припаять на минус питания (минус на аккумуляторе, мне могут возразить, но я считаю что так надежнее).
На фото у тебя приёмник? Покажи передатчик, который пойдёт внутрь прибора.

Да, идею твою понял, но просто включить трансмиттер в цепь питания прибора выходит это то же самое что и подключить антенну на минус батареи, так как антенна трансмиттера и есть земля.

...Может витиевато изъясняюсь...

[Grommers]

У тебя же стоит задача обезопасить прибор от глюков? Вот и запитывай фольгу от минуса питания прибора, если питание у тебя раздельное - пофиг что у тебя там звонится... Антенну выведи раздельно, включи и отпишись что вышло на максимуме чувствительности прибора.
Больше подсказать не могу, увы я не элекиронщик, руководствуюсь сугубо практикой работы с трансмитерами, по теории у Флагмана спроси - толковый и отзывчивый человек!
С трансмитерами я наигрался в своё время и знаешь что? Фигня это все, будет задержка, будет разница в звуке, будут глюки. Можно побороть только экранированием и прочими танцами с бубном... Но хлопотно это... Пока не попробуеш я тебе ничего не докажу :-)
Как практик практику...
С Уважением.

Сообщение отредактировано GROMMERS: Mar 6 2015, 20:53

[pjrough]

Спасибо за ответ.
В том то и дело, что питание в этот раз не раздельное. Спешить некуда, подумаю еще что да как.
А я кстати пользуюсь трансмиттерами уже 2 года (при поиске по сухому). Доволен очень. Тот трансмиттер что у меня, работает отлично, помех от радиостанций почти нет. Звук хороший.
Очень удобно - пляжи огромные. Целей может быть и под 300 за выход, так что отсутствие проводов хороший момент.

[innakentiy]

В воде трансмиттер "вреден" глохнет уже при 30 см (погружения).

[pjrough]

Да, в курсе. Хотел встроить в прибор для "по суху".

[innakentiy]

Почему такая боязнь провода? Кидаете его за плечо он не мешает и обязательно спиралевидный. Я стоя могу положить прибор на землю и наушники останутся на месте.
Не знаю но мне кажется через волны немного теряется звук, я имею ввиду тональность?

[pjrough]

Трансмиттер использую уже 2 года и только по сухому. Ооочень удобно. К хорошему привыкаешь, поэтому и хотел его навсегда в прибор интегрировать.
для воды - наушники.

[innakentiy]

Трансмиттер использую уже 2 года и только по сухому. Ооочень удобно. К хорошему привыкаешь, поэтому и хотел его навсегда в прибор интегрировать.
для воды - наушники.

Может лучше уже определится со звуками?!

Сообщение отредактировано innakentiy: Mar 12 2015, 21:53

[pjrough]

В плане? не понял вопроса...

[Grommers]

На выходных довелось побывать в родном селе, старая "хатынка" которую уже не первый год обещаю тёще разобрать и облагородить двор возле дома так и манила к себе :-)
Зашёл внутрь, посмотрел на весь хлам который тягали туда годами, почесал затылок... Смотрю в горе хлама старый велосипедный насос торчит
Был насос а стало гермо питание аля "Мечь", только круче! в плане прочности корпуса :-)
Т.к. прибор работает от 3-х вольт, поместил внутрь два паралельно подпаяных лития от ноутбука по 3,7Вольт. В результате получил аккумулятор ёмкостью 4400мач!

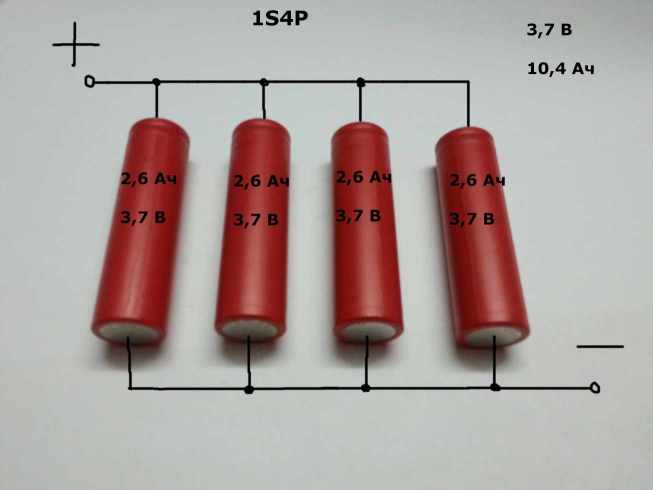

Общая идея применения и подключения аккумов от ноута на фото

Сообщение отредактировано GROMMERS: Mar 13 2015, 22:32

Вложенные эскизы изображений

[GoTH]

Ни как не определюсь с герметизацией резисторов...

[Grommers]

Осталось закончить работу над наушниками :-)

[pjrough]

Более чем отлично!

Молодец.
