разъем на етрак накрылся.

[shults]

накрылся у коллеги разъем на етраке соединяющий катуху с блоком.собираюсь в гости съездить и обещал купить,но не могу в сети найти как он выглядит.никто фотой не поможет.а то подозреваю там не простой стандартный"микрофонный".заранее спасибо.

[Konina]

На каждом радиорынке есть , ничего особенного , только золочёный , но можно и обычный . При распайке тщательно изолировать экраны проводов друг от друга можно китайскими соплями .

[shults]

на радиорынке и собираюсь приобретать,вот только не знаю как разъем выглядит.между мной и коллегой 750 км посмотреть сам не могу ,а ммс-ки оттуда не уходят.

[Konina]

на радиорынке и собираюсь приобретать,вот только не знаю как разъем выглядит.между мной и коллегой 750 км посмотреть сам не могу ,а ммс-ки оттуда не уходят.

Разьём катушки - МС-902-5Р диаметр 16мм , наберите фирму" премьер " (радиодетали) там все разьёмы есть и на рынках они торгуют.

[Ведагор]

накрылся у коллеги разъем  на етраке соединяющий катуху с блоком.собираюсь в гости съездить и обещал купить,но не могу в сети найти как он выглядит.никто фотой не поможет.

Ну незнаю, на Етраке разъём довольно-таки мощный и ломаться в принципе там нечему. Может просто проводок отпаялся?

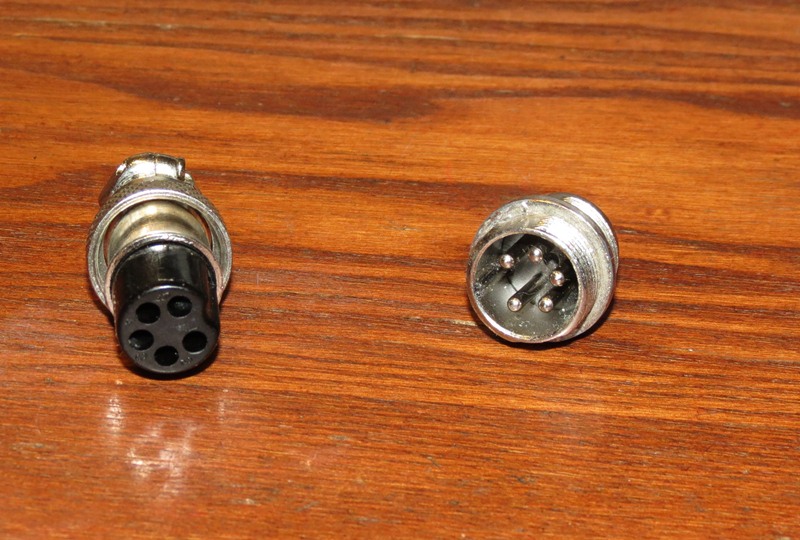

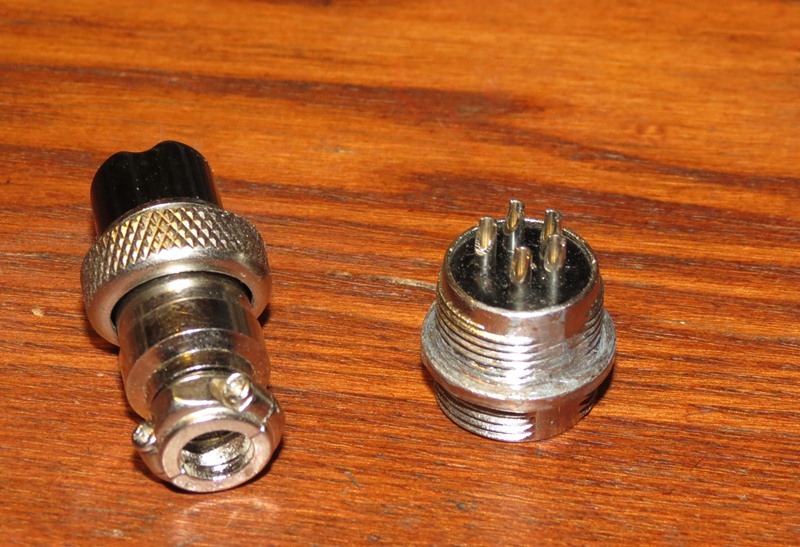

Разъём на приборе обычный пятиконтактный, есть в свободной продаже в радиотоварах.

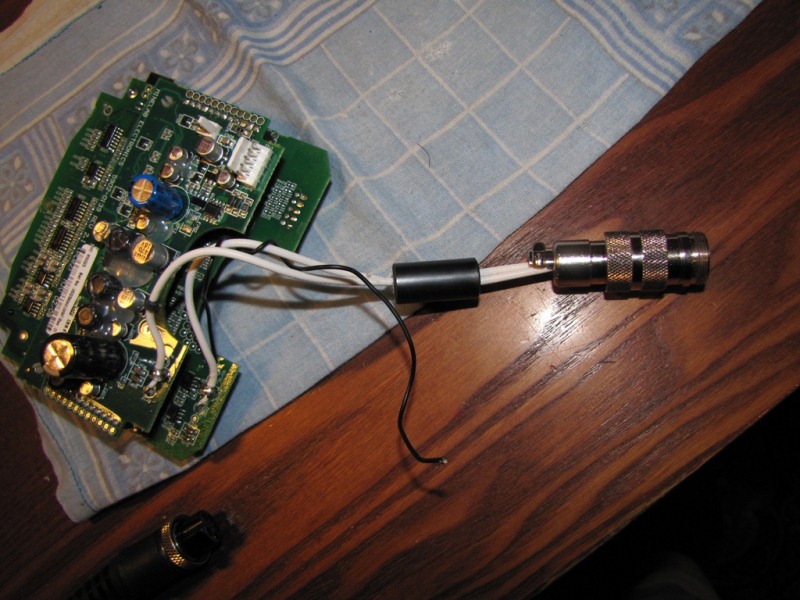

Фотки кое какие имеются, выкладываю.
Чем богаты.


Вложенные эскизы изображений

[Завлена]

Ну незнаю, на Етраке разъём довольно-таки мощный и ломаться в принципе там нечему. Может просто проводок отпаялся?
Разъём на приборе обычный пятиконтактный, есть в свободной продаже в радиотоварах.
Фотки кое какие имеются, выкладываю.
Чем богаты.

Пробило прямо в текстолите, следы пробоя видно не вооружённым глазом.
Велагор, Вы как его разобрали? Там хоть и есть болты крепежа, но ещё дополнительно клеем зафиксировано. И ещё вопрос, как сам разъём "маму" разбирали ? Боковой болт выкрутили и что дальше, снимать, а что там внутри, где крепятся провода?

[Ведагор]

Пробило прямо в текстолите, следы пробоя видно не вооружённым глазом.

Как такое может, чтобы карболит (материал там не текстолит) разъёма пробило. Может молния в прибор шарахнула?

И ещё вопрос, как сам разъём "маму" разбирали ?  Боковой болт выкрутили и что дальше, снимать, а что там внутри, где  крепятся провода?

Под "мамой" я подразумеваю вы имеете ввиду разъём провода катушки (штекер на проводе катушки)?
Там всё залито герметиком. Провода естесственно крепятся к контактам, припаяны.
Срезайте всё ножичком (герметик), коли уж решили дербанить.

Сообщение отредактировано Ведагор: Jun 19 2013, 19:51

[Ведагор]

Если нужна располюсовка проводов на штекере катушки, то вот зарисовка ( фото). Катуха штатная.
Вид спереди.

Да, кстати, а разъём то какой накрылся ("молнией" пробило), который на проводе катушки или ответная часть его, на блоке расположенная?
Карболит имеется только в штекере катушки. И если на нём просто трещина (взявшаяся невесть откуда), то и Бог с ней, главное, чтобы разрыва в проводах небыло. И тогда ненужно ничего разбирать и разрезать, и главное дербанить.
И до кучи сделайте фото с пробоем карболитового корпуса (текстолита), уж более интересно, что за пробой такой...........высоковольтный.

Сообщение отредактировано Ведагор: Jun 19 2013, 19:52

Вложенные эскизы изображений

[Завлена]

Если нужна располюсовка проводов на штекере катушки, то вот зарисовка ( фото). Катуха штатная.
Вид спереди.

Да, кстати, а разъём то какой накрылся ("молнией" пробило), который на проводе катушки или ответная часть его, на блоке расположенная?
Карболит имеется только в штекере катушки. И если на нём просто трещина (взявшаяся невесть откуда), то и Бог с ней, главное, чтобы разрыва в проводах небыло. И тогда ненужно ничего разбирать и разрезать.
И до кучи сделайте фото с пробоем карболитового корпуса (текстолита), уж более интересно, что за пробой такой...........высоковольтный.

Да какая молния, не правильное хранение, по конденсату пробило. И ведь на одном месте всё нормально было, работал, переехала на другое и всё, орёт не переставая. Отнесла связистам, они мне помогают, если какая неисправность, я думала, что как на тёрке проводок отпал и на соседний коротит. Катуху отцепили а там сеточка между контактами.
И да, на блок нужна раскладка, а то пытались разобрать , не получается

[Ведагор]

Да какая молния, не правильное хранение, по конденсату пробило.

Про молнию это так, к юмору. Но как такое может быть, чтобы карболит пробило, тут какой ток нужен.

Катуху отцепили а там сеточка между контактами.

Какая сеточка, что за сеточка? Окислы, что ли имеете ввиду?

И да, на блок нужна раскладка, а то пытались разобрать , не получается

И под раскладкой я так понимаю вам нужна пошаговая инструкция, как располовинить блок управления.
Нужно разобрать, располовинить блок, вытащить оттуда монтажную плату с электроникой, а оставшуюся часть корпуса блока аккуратно, заметьте, очень аккуратно (дабы ничего не повредив из электроники ) сдвинуть с рукояти. Обратите внимание, что корпус блока может очень плотно сидеть на рукояти, и нужно определённое усилие, чтобы его снять.


Сдаётся мне, что пипец, крандец и просто конец вашему Траку пришёл, коли связисты не помогают. Может его сразу, в сервисцентр отправить. Тут наверное заменой разъёма не обойтись.

Сообщение отредактировано Ведагор: Jun 19 2013, 20:15

[Завлена]

"Нужно разобрать, располовинить блок, вытащить оттуда монтажную плату с электроникой, а оставшуюся часть корпуса блока аккуратно, заметьте, очень аккуратно (дабы ничего не повредив из электроники ) сдвинуть с рукояти. Обратите внимание, что корпус блока может очень плотно сидеть на рукояти, и нужно определённое усилие, чтобы его снять."
Хорошо, понятно, что возможно снять часть корпуса с рукояти. Вот здесь мы и застряли, связисты методом молотка побоялись разбирать, попросили спросить на форуме, вдруг кто разбирал. Спасибо, теперь будем пытаться дальше делать.
