 Капитальный ремонт панели кнопок X-Terra

WaS
post Feb 13 2013, 20:08
Создана #1


Профи
******

Группа: Посетители
Сообщений: 4,020
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1361 кг
-----XXXXX

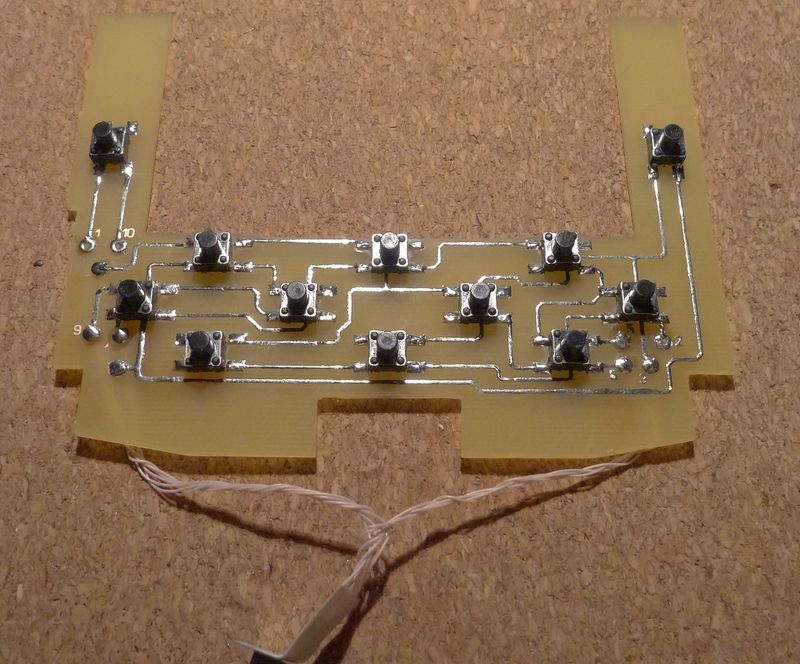

давно лежал корпус от 705-й с убитой клавиатурой - потихоньку дошли руки
..это пробный вариант панели - проверена, работает smile.gif

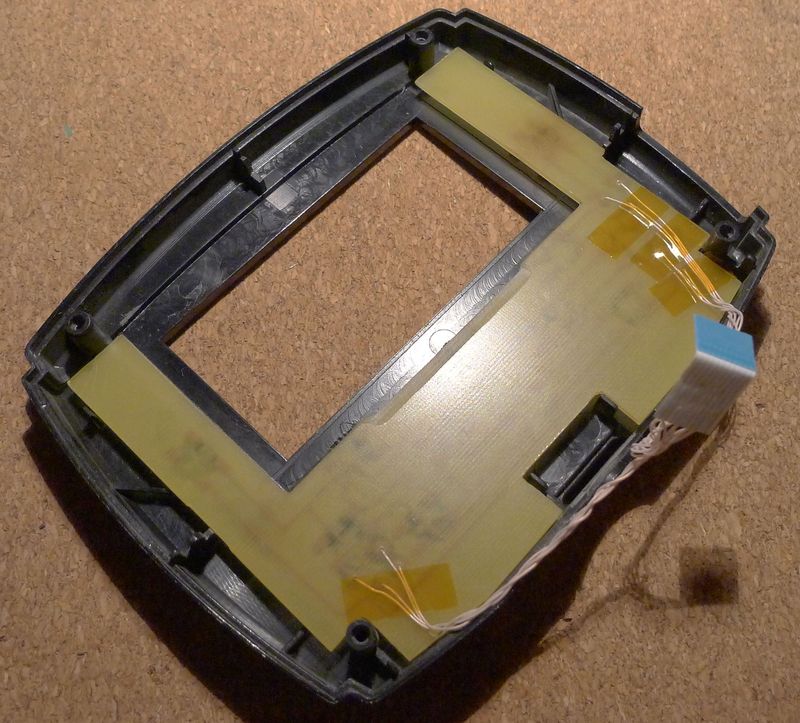

плата ещё будет фиксироваться в корпусе, но и так нормально прижимается основой платой прибора
..после окончательной сборки, сверху приклеится родная передняя панелька

если кому нужна печатка - прошу в личку ..разводил в Sprint Layout, формат lay

Присоединенное изображение Присоединенное изображение Присоединенное изображение

Сообщение отредактировано WaS: Feb 14 2013, 09:45
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Fuma
post Feb 14 2013, 20:29
Создана #2


Профи
******

Группа: Продавцы
Сообщений: 2,232
Зарегистрирован: 1-September 09
Пользователь №: 11,796
Персональная

Пол: мужской

Репутация: 1419 кг
-----XXXXX


Думаю что это хороший и более надежный вариант, чем заводская клавиатура. Даже если передняя панель отклеится, кнопки будут работать. Таким способом
можно починить любую Терку. А как сделали разъем на шлейф? Тоже бы надо что-то понадежнее, чем с завода.

Сообщение отредактировано Fuma: Feb 14 2013, 20:32
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Feb 14 2013, 21:18
Создана #3


Профи
******

Группа: Посетители
Сообщений: 4,020
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1361 кг
-----XXXXX


разъем под шлейф кнопочной панели я не трогал
..просто подобрал шлейф с металлическими дорожками и тем же шагом - отрезал кусок и на него мгтф-проводом распаял

при желании разъём шлейфа можно заменить - альтернативу подобрать не сложно
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

jeneks
post Feb 15 2013, 08:35
Создана #4


Пользователь
**

Группа: Забанены
Сообщений: 26
Зарегистрирован: 12-August 12
Пользователь №: 46,064


Металлоискатель: x terra

Репутация: 3 кг
-----X----


Респект!!!
Надумаешь запустить в массовое производство, стукни в личку.
Думается рублей по 500 расходиться будет, какова себестоимость?
В сто раз надежнее родной клавы.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Feb 15 2013, 09:55
Создана #5


Профи
******

Группа: Посетители
Сообщений: 4,020
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1361 кг
-----XXXXX


себестоимость копеечная - кнопки по 2,5-3р можно купить
текстолит тоже не дорогой

если кому нужно - сделаю
..кто хочет сам - скину файл печатки
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Fuma
post Feb 15 2013, 17:38
Создана #6


Профи
******

Группа: Продавцы
Сообщений: 2,232
Зарегистрирован: 1-September 09
Пользователь №: 11,796
Персональная

Пол: мужской

Репутация: 1419 кг
-----XXXXX


Где вообще бывают, применяются шлейфы с металлическими дорожками, с тем же шагом? Файл с LAY, пожалуйста хочу.

Сообщение отредактировано Fuma: Feb 15 2013, 17:40
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Mэтт
post Feb 15 2013, 19:50
Создана #7


Профи
******

Группа: VIP
Сообщений: 16,805
Зарегистрирован: 29-June 10
Из: III планета
Пользователь №: 19,361
За заслуги

Металлоискатель: T705
Пол: мужской

Репутация: 3581 кг
-----XXXXX


QUOTE(WaS @ Feb 15 2013, 10:55)
..кто хочет сам - скину файл печатки

Если не трудно - скиньте.


--------------------
С уважением, Мэтт.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

туча
post Feb 15 2013, 22:47
Создана #8


Старожил
*****

Группа: Забанены
Сообщений: 652
Зарегистрирован: 9-February 10
Из: Волгоградская обл.
Пользователь №: 15,238


Пол: мужской

Репутация: 117 кг
-----XXXXX


QUOTE(Fuma @ Feb 15 2013, 18:38)
Где вообще бывают, применяются шлейфы с металлическими дорожками, с тем же шагом? Файл с LAY, пожалуйста хочу.

Сергей ,шлейфы все разные ,но по опыту скажу ,большое разнообразие в ДВД плеерах и так же ,посмотреть от лазерных головок ,особенно СД ,Музыкальных центрах ,межблочных соединениях ,подобрать можно . Просто взять типа образца и обратиться в любой сервис по этому делу . Помогут. По крайней мере надеюсь biggrin.gif ,если что можно и заменить гнезда .
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Wilson
post Feb 20 2013, 16:26
Создана #9


Постоянный
****

Группа: Забанены
Сообщений: 323
Зарегистрирован: 20-February 11
Пользователь №: 26,665



Репутация: 71 кг
-----XXXX-


очень трудоемко, не каждый возьмется...
если удастся обычным способом - расслоением и чисткой площадок ватной палочкой, то хорошо.


--------------------
Я уважаю тебя, ты уважаешь меня, мы - уважаемые люди ! :)
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Feb 20 2013, 17:36
Создана #10


Профи
******

Группа: Посетители
Сообщений: 4,020
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1361 кг
-----XXXXX


QUOTE(Wilson @ Feb 20 2013, 17:26)
очень трудоемко, не каждый возьмется...
если удастся обычным способом - расслоением и чисткой площадок ватной палочкой, то хорошо.


этот вариант на случай невосстановимой клавиатуры - влага попала или неудачное расслоение с порванной плёнкой с дорожками
насчет трудоёмкости - если опыт травления плат есть, то ничего сложного ..печатка с прорисовкой формы платы есть, а остальное дело техники.

кроме того - если у такой клавиатуры залипнет кнопка, заменить её проще, чем расслаивать родную клавиатуру и искать аналог для замены продавленного "кружка"

Сообщение отредактировано WaS: Feb 20 2013, 17:42
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

BSB
post Feb 20 2013, 22:45
Создана #11


Профи
******

Группа: VIP
Сообщений: 2,710
Зарегистрирован: 6-October 11
Из: ОВД
Пользователь №: 34,549
За работу в тылу

Металлоискатель: Equinox 900
Пол: мужской

Репутация: 201 кг
-----XXXXX


Уважаю людей у которых руки откуда надо растут и мозги на месте не стоят. Респект Вам.


--------------------
Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом.©
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

jeneks
post Feb 21 2013, 08:59
Создана #12


Пользователь
**

Группа: Забанены
Сообщений: 26
Зарегистрирован: 12-August 12
Пользователь №: 46,064


Металлоискатель: x terra

Репутация: 3 кг
-----X----


WAS, сообщи плз цену своей хандмейд клавы, думаю про запас взял бы у тебя)
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Mar 13 2013, 11:24
Создана #13


Профи
******

Группа: Посетители
Сообщений: 4,020
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1361 кг
-----XXXXX

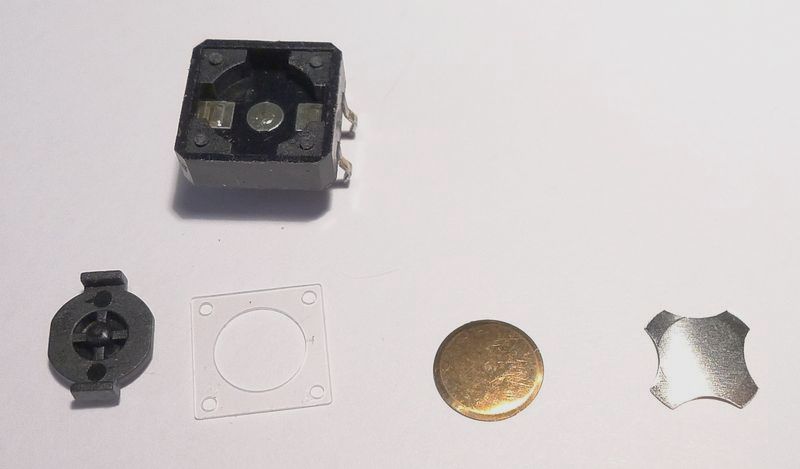

для замены продавленых пластинок в кнопках клавиатуры блоков террок подойдут пластинки из кнопок KAN1211-0431B (SWT-5) и аналогичных
Присоединенное изображение - справа для сравнения родная пластинка

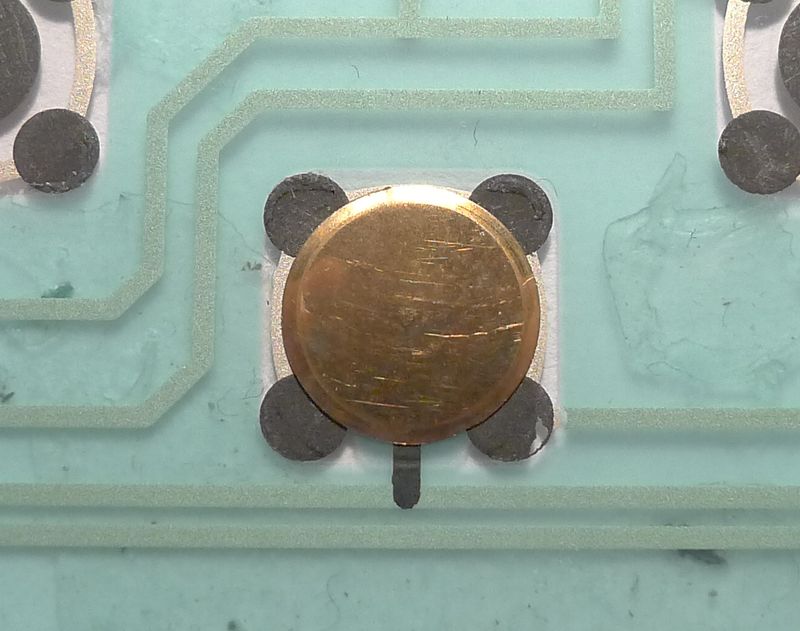

Присоединенное изображение - так пластинка встаёт на клавиатуру
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

jeneks
post Mar 13 2013, 12:50
Создана #14


Пользователь
**

Группа: Забанены
Сообщений: 26
Зарегистрирован: 12-August 12
Пользователь №: 46,064


Металлоискатель: x terra

Репутация: 3 кг
-----X----


Василий, а на основном блоке высверливаются отверстия под кнопки?
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Mar 13 2013, 13:53
Создана #15


Профи
******

Группа: Посетители
Сообщений: 4,020
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1361 кг
-----XXXXX

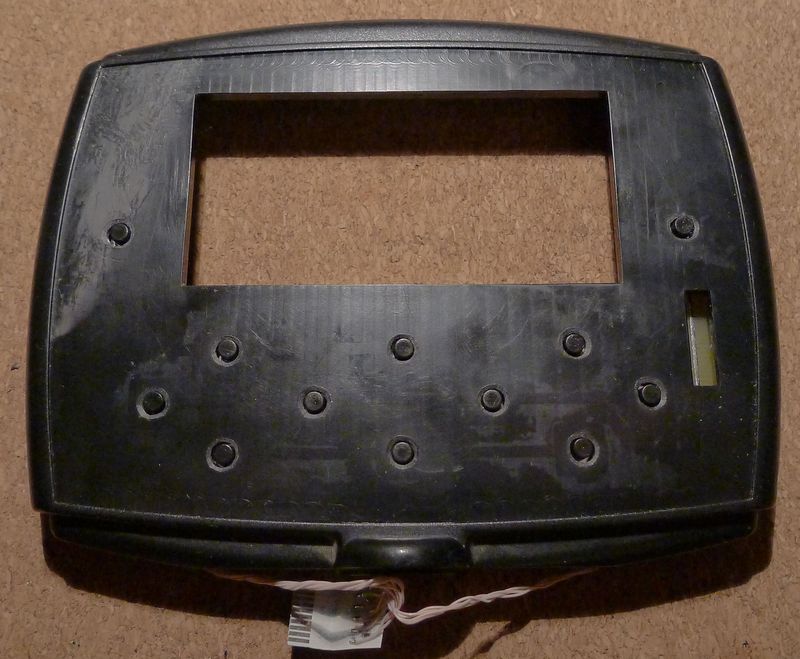

да
на фото видно
а сверху накладывается лицевая плёнка/панель

Сообщение отредактировано WaS: Mar 13 2013, 14:03
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

dandasana
post Mar 13 2013, 14:33
Создана #16


Постоянный
****

Группа: Забанены
Сообщений: 420
Зарегистрирован: 5-February 10
Из: Россия
Пользователь №: 15,140


Пол: мужской

Репутация: 34 кг
-----XX---


на митинском радио рынке метро митино полно всяких шлейфоф. на первом этаже цокольном и кнопочек. редко такая вещь выходит из строя, только не аккуратным обращением, запихать блок в рюкзак и врезаться в колено штанги) типа этого.


--------------------
Хочешь всего и сразу, а получаешь ничего и постепенно. Жванецкий
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Mar 13 2013, 14:58
Создана #17


Профи
******

Группа: Посетители
Сообщений: 4,020
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1361 кг
-----XXXXX


QUOTE(dandasana @ Mar 13 2013, 15:33)
на митинском радио рынке метро митино полно всяких шлейфоф. на первом этаже цокольном и кнопочек. редко такая вещь выходит из строя, только не аккуратным обращением, запихать блок в рюкзак  и врезаться в колено штанги) типа этого.


да.. шлейф не часто
но кнопки, при активном юзании, продавливаются на ура, а при попытке их ремонта и шлейф рвётся

а если подмокнет и сразу не просушить - только замена
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

dandasana
post Mar 14 2013, 19:39
Создана #18


Постоянный
****

Группа: Забанены
Сообщений: 420
Зарегистрирован: 5-February 10
Из: Россия
Пользователь №: 15,140


Пол: мужской

Репутация: 34 кг
-----XX---


Если такое дело то вы молодчик! себе отремонтировали)? а это самое важное ,как без прибора то нам))


--------------------
Хочешь всего и сразу, а получаешь ничего и постепенно. Жванецкий
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Байбак
post Mar 14 2013, 20:20
Создана #19


Профи
******

Группа: VIP
Сообщений: 35,555
Зарегистрирован: 6-December 10
Пользователь №: 23,939
Персональная

Пол: мужской
Номер карты: 2202 ****** 4880

Репутация: 3344 кг
-----XXXXX


QUOTE(WaS @ Mar 13 2013, 12:24)
для замены продавленых пластинок в кнопках клавиатуры блоков террок подойдут пластинки из кнопок KAN1211-0431B (SWT-5) и аналогичных
Присоединенное изображение - справа для сравнения родная пластинка

Присоединенное изображение - так пластинка встаёт на клавиатуру

Какой диаметр пластинки в кнопках KAN1211-0431B (SWT-5) , а то такие пластины лучше ставить от видиков ВМ-12 , там они покрыты золотом (напыление).


--------------------
этого не может быть , чего быть не могло в принципе ....
2202 ............3183
User is online! Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Mar 14 2013, 20:51
Создана #20


Профи
******

Группа: Посетители
Сообщений: 4,020
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1361 кг
-----XXXXX


QUOTE(dandasana @ Mar 14 2013, 20:39)
..себе отремонтировали)?

я с whiteslogo.gif хожу - а это брал залитый блок от 705 на эксперименты

QUOTE(Байбак @ Mar 14 2013, 21:20)
Какой диаметр пластинки в кнопках KAN1211-0431B (SWT-5) , а то такие пластины лучше ставить от видиков ВМ-12 , там они покрыты золотом (напыление).

диаметр 8,5мм
с ВМ-12 может и лучше - только где ж его сейчас взять 17.gif
..а SWT-5 копеечные и найти не проблема
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post
