Прокачиваем металлоискатель: беспроводной звук

[WSA]

Приветствую!

Морозы крепчают, в ожидании оттепели руки всё равно тянутся к прибору, но сегодня за тем, чтобы его сделать чуть более совершенным и встретить весну во всеоружии.

Предлагаю рабочий вариант, как прокачать абсолютно любой металлоискатель, оснастив его беспроводным звуком.

Что нам понадобится:
1) FM-трансмиттер, с автономным питанием(не авто). Я лично купил в М-видео за 550 рублей. Уверен, что можно достать и дешевле.
2) Переходник с мини джека(трансмиттер) на большой джек(прибор)
3)Липучка(застёжка) несколько сантиметров
4)Клей-момент. Засывая становится довольно крепким, но при необходимости всегда можно отодрать без следов.

Берём FM-трансмиттер:


...и мажем его моментом. Промазываем всю плоскость, куда будем крепить липучку, оставляем только крышку для батарейки:



Отрезаем кусок мягкой липучки, на пару сантиметров длиннее длины трансмиттера, этот выступ будем использовать для отдирания трансмиттера для подзарядки. Также на фото видно, что батарейку всегода можно вынуть, этому нет никаких препятствий, крышка запросто снимается:



Жесткую липучку отрезаем по ширине трансмиттера и клеим к прибору. Я выбрал для этого углубление с внешней стороны подлокотника. По моему это идеальное место для данного тюнинга:



Ждём высыхания клея прилипучиваем трансмиттер, присоединяем его к прибору, и передающая станция у нас готова!:



Теперь осталось найти в чулане старый плеер, или любой другой прибор с FM-приёмником, и слушаем в нём наш прибор!



Уря! Всем желаю скорейшей оттепели и приятного копа!

[tigerhunter]

полезно

[mishelxxx]

кто-то уже подобным занимался,вроде как звук запаздывал за труды +

[WSA]

кто-то уже подобным занимался,вроде как звук запаздывал за труды +

Махаил, звук не запаздавает, тестировал в квартире.
P.S. Спасибо за плюсик

Сообщение отредактировано WSA: Dec 20 2012, 00:08

[Radiomans]

Для тех кто открыл для себя что-то новое, ( или вдруг нету звука) , добро пожаловать в мою тему 3-х летней давности
http://www.reviewdetector.ru/index.php?showtopic=38099

Сообщение отредактировано Radiomans: Dec 20 2012, 00:08

[WSA]

Для тех кто открыл для себя что-то новое, ( или вдруг нету звука) , добро пожаловать в мою тему 3-х летней давности
http://www.reviewdetector.ru/index.php?showtopic=38099

http://www.reviewdetector.ru/index.php?showtopic=38099

Да, это вроде тоже способ, спасибо!
Тут я описал правктическую реализацию, как сделал я и всё заработало

[WSA]

Тем, кто будет делать на своём приборе! Необходимы доработки трансмитера.

Я заметил, что звук искажается. Тон остаётся тот же но звук искажённый.
Это просто перегрузка! Когда устанавливаю прибор на минимальную громкость, звук становится нормальным хоть и тихим.

В общем надо ставить сопротивления на провод, который идёт к трансмиттеру. Я не электрик, отдам отцу, пусть посмотрит , что можно сделать, потом тут опубликую!

[Fuma]

Если использовать такой дорогой трансмитер, какой использовал WSA это и будет гарантией успеха. Не надо искать дешевле. Есть беспроводные наушники, которые целиком стоят 300-400 рублей вместе с передатчиком и приемником и с ушами......
Я с такими сталкивался, или плохо ловят, или много потребляют, а в нашем деле любые лишние писки и шумы очень действуют на нервы.....
По поводу доработки, есть ссылка чуть выше Вашего поста.
http://www.reviewdetector.ru/index.php?showtopic=38099
Открыв ее сразу попадаете на то как надо подключать
трансмитер к Експлоеру. Там Radiomans об этом рассказывает. При подключении наушников к Експлоеру, общий провод наушников не подключается, а в трансмитере он работает. Из-за этого и получается перекос на входе.

Покупал такие на eBay, вышли по 270 рублей за комплект.
Но .. плохие. Хотел встроить передатчик в детектор, передатчик потребляет больше моего детектора. Чужой передатчик плохо ловиться приемником...


Сообщение отредактировано Fuma: Dec 20 2012, 22:02

[WSA]

Fuma, спасибо за плюсик и пояснения.
В той теме на самом деле многое обсуждали!
Ну что делать эта тема тоже создана, и комуто тоже возможно будет полезно пошаговая такая инструкция как за 5 минут прокачать простыми методами. Усложняет всё конечно необходимость доработки трансмитера, но как выясняется, доработка не принципиальная.
Думаю убить 2х зайцев, и припаять заодно угловой джек, а тут запихнуть все сопротивления или что там понадобится...

[kreg]

пользую на траке тоже ритмикс 900 , перепаял маленький джек на большой с 100 ом резистором , приемник на тел.сони-эриксон с родными ушами ..... всё супер и звук и размер и вес .
Питонычу привет !!!

[WSA]

пользую на траке тоже ритмикс 900 , перепаял маленький джек на большой с 100 ом резистором , приемник  на тел.сони-эриксон с родными ушами ..... всё  супер  и звук и размер и вес .
Питонычу привет !!!

Спасибо за инфо! Отца цже поставил в известность, он уже сто-то там придумал - завтра будем паять!

[WSA]

Покупал такие на eBay, вышли по 270 рублей за комплект.
Но .. плохие. Хотел встроить передатчик в детектор, передатчик потребляет больше моего детектора. Чужой передатчик плохо ловиться приемником...

Интересный вариант, но настораживает пару минусов:
1)некомпактрость
2)рабочее время едвали привысит 8 часов

Вчё же не очень универсальный IMHO вариант

[Alecsandr I]

Доброго времени. Тоже хочу оснастить свой мд беспроводным звуком, с помощью наушников TDK WR700. Может ли передатчик создавать помехи для мд, при частоте работы 2,4 ГГц? Наушники конечно дорогие, но использоваться будут не только для мд, а так вообще вариант очень классный.

Сообщение отредактировано Alecsandr I: Dec 21 2012, 19:31

[WSA]

Доброго времени. Тоже хочу оснастить свой мд беспроводным звуком, с помощью наушников TDK WR700. Может ли передатчик создавать помехи для мд, при частоте работы 2,4 ГГц? Наушники конечно дорогие, но использоваться будут не только для мд, а так вообще вариант очень классный.

kreg говорит, что при доработке трансмиттера должно быть ОК.
Затвра и я скажу!

[WSA]

Доброго времени. Тоже хочу оснастить свой мд беспроводным звуком, с помощью наушников TDK WR700. Может ли передатчик создавать помехи для мд, при частоте работы 2,4 ГГц? Наушники конечно дорогие, но использоваться будут не только для мд, а так вообще вариант очень классный.

Посмотрел я про эти наушники, как значете конечно, но очень дорого стоят..
Дешевле купить наверное такое изделие: http://www.reviewdetector.ru/index.php?sho...9&#entry4952569

Но вам решать, по мне так способ описанный в первом сообщении оптимален.

[Alecsandr I]

Посмотрел я про эти наушники, как значете конечно, но очень дорого стоят..
Дешевле купить наверное такое изделие: http://www.reviewdetector.ru/index.php?sho...9&#entry4952569

Но вам решать, по мне так способ описанный в первом сообщении оптимален.

Да дорогой вариант, но пользоваться я ими буду не только для мд, так бы конечно не купил.
У этих наушников самый маленький и лёгкий(29 г. размер спичечного коробка) передатчик, к томуже на батарейках.

Сообщение отредактировано Alecsandr I: Dec 22 2012, 13:27

[moisVik]

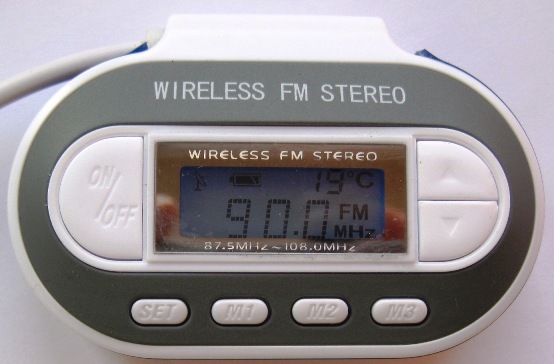

Решил с помощью такого трансмиттера + телефон с гарнитурой. Пробовал с приёмниками- они искажают звук, а с телефоном всё нормально. Бюджет 300р. И не факт, что мы с ними будем постоянно ходить. Так попробовать, 300 не 3000.

Вложенные эскизы изображений

[komrad]

Хде то я уже видел на форуме похожие...но с другим логотипом!

[Sudness]

пользую на траке тоже ритмикс 900 , перепаял маленький джек на большой с 100 ом резистором , приемник  на тел.сони-эриксон с родными ушами ..... всё  супер  и звук и размер и вес .
Питонычу привет !!!

Тоже сегодня помучил ритмикс 900 с траком.
У меня 100 Ом не подошел, самый лучший звук с резистором на 56 Ом.
В приборе и пороговый тон и громкость звука на 16 выставил - все хорошо!
Добился практически полного отсутствия помех.
В качестве приемника также тел. Сони Волкман с адаптером под джек 3.5"
Можно любые уши подцепить.
Телефон в карман или поясную кобуру.
Ну никак что-то не хочется, чтобы приемник был в самих наушниках на голове, предполагаю что в радиоушах для приема сигнала содержится гетеродин, а это генератор электрических колебаний, хоть и маломощный. Кто его знает, чем это чревато по несколько часов изо дня в день...

[dandasana]

Правильно говорите Sudness. Чревато на мозг это точно,подогрев мозга обеспечен!!! Выбор всегда есть.
