Ремонт нел для Ф75, обрыв кабеля катушки

[List]

Вот и я после очень малоактивного использования катушки в течении года столкнулся с проблемой.
Катушка нел-торнадо для фишер 70-75. Симптом для беспокойства- прибор начал неадекватно себя вести. То вдруг переставал реагировать на металл, то потом опять начинал. Проверка катушки омметром показала, что при изменении наклона кабеля в месте ввода в катушку происходит потеря контакта внутри кабеля на контактах 3-4.

Перекусив кабель сразу за вводом, выяснил что кабель таки целый, а обрыв где-то внутри за вводом.
Распаян кабель у меня был так: три провода в экране, и один одножильный на массе, контакт разъема № 5. Этот одножильный тонкий черный проводок массы при попытке его зачистить просто вытянулся из ввода легко, был тоже оборван где-то внутри. При чем, вместе с ним на одной массе запаяны в разъеме экраны коричневого и черного экранированных проводов, центральные жилы которых выходят на контакты разъема 3-4. Именно в них где-то обыв был. Кстати, внутренняя изоляция центральной жилы экранированных кабелей сыплется от малейшего изгиба, что позволяет сделать вывод про некачественные провода кабеля. И сыплется изоляция у меня не первого, судя по постам на виолити.

Белый экранированный провод жилой и экраном сидел на контактах разъема 1-2. Вроде бы, экран этого белого провода не соединен с экранами двух других проводов, которые выходят на обмотку контактами 3-4.
Вскрывал сверху, аккуратно срезав по окружности внешний пластик вокруг кабельного ввода, он выпирает над плооскостью катушки.

При вскрытии места ввода оказалось, что кабельный ввод и место соединения кабеля с проводами катушки залиты термоклеем в лунке из эпоксидки. В эту лунку кабельного ввода из эпоксидки выходят 3 центральные жилы, для белого, кориченевого и черного проводов. Они идентифицированы. И 3 лакированных провода, предположительно для экранов этих проводов, все в обрыве.

Теперь для восставновления необходимо выяснить, к какому центральному проводу какой экран подпаивать из трех торчащих. Или же их можно соединить все вместе (может так и было, сейчас понять нельзя) ?
Прошу помочь советом, как определить между собою экраны катушек, если это вообще нужно, или таки их можно соединять и не париться?

[Mэтт]

Вот и я после очень малоактивного использования катушки в течении года столкнулся с проблемой.

По-моему случай гарантийный, связывались с NeLоцами? Тут явно кабель целиком менять.

[List]

Та оно конечно, но не охота время терять было на всю эту бодягу, поэтому не связывался. Я уже собрал все взад, работает вроде в штатном режиме, а там время покажет.

[List]

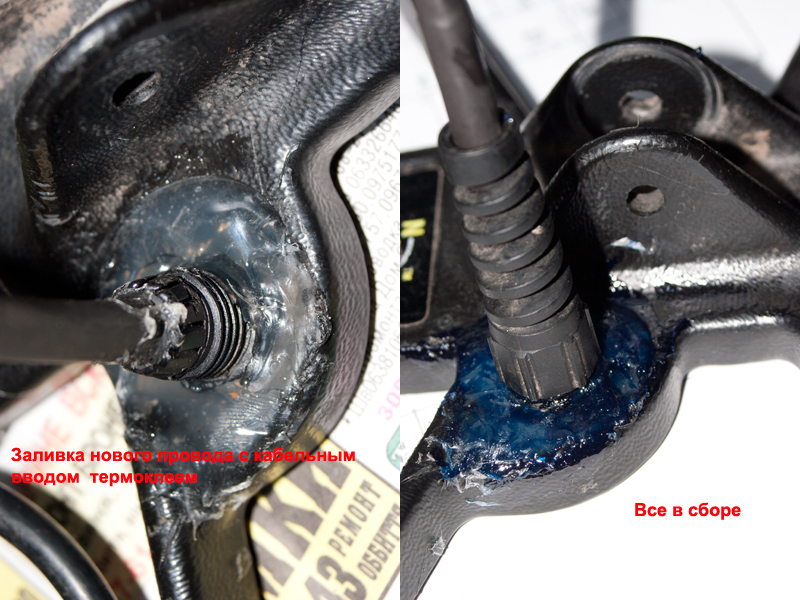

Как было дело:


Вложенные эскизы изображений

[List]

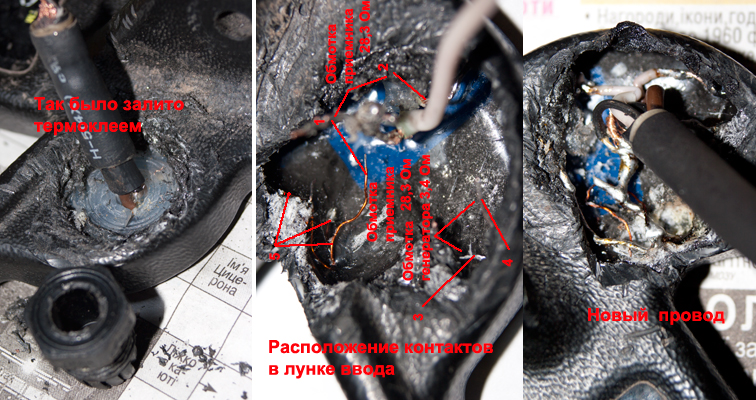

Дальше

Вложенные эскизы изображений

[List]

Конец

Вложенные эскизы изображений

[sitr]

Талант. Сэкономил нервы, время и деньги.
Получите в репу за труды

[Oleg_V]

ужас... чтож такое с кабелями то у них...

плюс однозначно за терпение, старание и аккуратность

[Землеройк]

ужас...    чтож такое с кабелями то у них...

У НИХ всё в порядке, директор НЕЛ всё уже давно чётко разъяснил: http://www.reviewdetector.ru/index.php?sho...c=71111&st=4220

Участились случаи преднамеренных обрывов, люди пред продажей катушки или прибора с катушкой, преднамеренно рвут кабель, чтобы бесплатно получить новую. Такого не будет!!! На Украине каждый гарантийный случай рассматривается отдельно и в основном ремонты платные!!! Так как катушки уже давно выпускаются с кабелем, который порвать можно порвать только умышленно, было принято такое решение!

Просто не надо так упорно умышленно рвать кабеля на своих катушках, как это делают многие пользователи его продукции. Негодяи.

[List]

О, мля . Интуиция меня не обманула, значит. Правильно сделал что не стал связываться с "гарантией" ) В следующий раз куплю марс или сеф ...
Кстати, экранировка нел у меня была выполнена внутри пластикового корпуса какой-то тягучей пористой хренью, насыщенной чем-то черным типа графита.
Когда я подсоединился к проводкам внутри катушки, идущим на массу, на всяк случай всунул "под кожу" в эту тягучую хрень иглу из заостренного медного луженого провода, который тоже запаял на массу.

Сообщение отредактировано List: Aug 21 2012, 12:06

[Andrboy]

Где продается такой кабель?
