Зашита на катушку Nel Tornado. Оригинальное решени

[goha]

Доброго времени суток, уважаемые форумчане, вашему вниманию хочу представить свое оригинальное решение по изготовлению защиты на катушку Nel Tornado. Так как катушка продается без защиты и в магазине, где приобреталась катушка их не оказалось или просто закончились, было решено изготовить защиту собственными силами. Случайно вспомнив, что мой родственник работает с АБС - пластиком, после недолгих переговоров и обсуждений того, что мне конкретно нужно, он любезно согласился мне помочь. Выбрали материал, исходя из того, чтобы защита была легкой. Было решено делать из 2 мм АБС - пластика, так как он меньше играет, к сожалению цвет был только белый, хотелось что-то в тон с катушкой, но, как говорится, на без рыбье и этот пойдет. В общем взяли катушку, приложили к листу пластика, обрисовали ее карандашом, взяли электролобзик и вырезали заготовку. После на гильотине был отрезан пруток шириной в 9 мм, который с помощью специального фена был согнут и приварен в стык к нижней части нашей защиты. Далее на наждачном камне по краям сняли все лишнее. И вот что получилось.




Потом возник вопрос, как закрепить защиту на катушке, думал сначала приклеить ее термоклеем, предварительно обмотав ее изолентой. Обмотав катушку, я решил ее не приклеивать, т.к. такой вариант при необходимости будет сложно снять. Вариант с клеем сразу отпал. Тогда я приложил катушку, как она должна быть к защите, разметил по ребрам жесткости катушки отверстия и просверлил.



Далее просто взял пластиковые стяжки и притянул защиту к катушке или катушку к защите, кому как нравится.





Изначально я опирался на то, что защита должна быть легкой, но, в конечном итоге, вес самой защиты получился 168 грамм при весе катушки 590 грамм. С учетом изоленты и стяжек вес всей конструкции получился 784 грамма. Вся конструкция получилась очень прочная, думал, что это будет временный вариант, но, как говорится, нет ни чего более постоянного, чем временное. Думаю, в дальнейшем данную защиту еще доработать, чтобы снизить ее вес, для начала избавлюсь от изоленты - грамм 20 уйдет сразу, а потом вырежу симметрично большие сегменты, но без фанатизма, дабы не нарушать прочность конструкции.

P.S. Прошу сильно не пинать данную тему. Я повторюсь, что все выше описанное было проделано только из-за того, что в магазине, где приобретался товар, не оказалось защиты или просто кончилась, на заказ ждать очень долго, а копать хочется уже сегодня!
Надеюсь, кому то будет полезен данный фото отчет.

[Гуд]

Хорошо получилось

[maXtar]

Хороший родственник!

А я просто заматал катушку пищевой пленкой и укрепил скотчем! просто, быстро, дешего.

[Бухтарминский]

такой точно ни у кого нет!

[goha]

Хорошо получилось

Привет Гуд! Спасибо, что заценил мое творение. Самому нравится.

[goha]

Хороший родственник!

А я просто заматал катушку  пищевой пленкой и укрепил скотчем! просто, быстро, дешего.

Родственник действительно хороший, человек с руками и с головой, мастер своего дела.

Тоже сначала заматывал стрейч пленкой и скотчем, но этого на долго не хватило при ходьбе по стерне. Да и еще были ложные срабатывания на полной чуйке по траве, все же хотелось более жесткой конструкции и поэтому не стал заморачиваться с пленкой.

[варлок]

грязь замучаешься вытряхивать туда земля будет как в тазик набиваться

[goha]

грязь замучаешься вытряхивать туда земля будет как в тазик набиваться

Думал уже об этом, вырежу сегменты. Понимаю что, все равно будет набиваться, но не по всей площади.

[han08]

Изолента не исажает магнитное поле катушки? Не повредит ли клеевой состав на изаленте и пластиковые баудены графитовое покрытие катушки?

[Karbafos]

Изолента не исажает магнитное поле катушки? Не повредит ли клеевой состав на изаленте и пластиковые баудены графитовое покрытие катушки?

Графит под пластиком вроде, да и изолента может повредить только тем, что через пару лет при разматывании клей от нее останется на катушке. Я так думаю.

[han08]

Графит под пластиком вроде, да и изолента может повредить только тем, что через пару лет при разматывании клей от нее останется на катушке. Я так думаю.

Спасибо за ответ. Может ещё кто-то подскажет, кто в катушках разбирается.
Просто при покупке Бига смутило то, что она похожа на внутренности 10,5" DD , которую я разбирал. Так вот и получается, у минелабовской ДДхи кишки, покрытые графитом, находятся в пластиковом корпусе, уже на который и крепится защита. А тут всё наружу, да и защиты нет. Почему так переживаю за графитовое покрытие? Просто я с дуру его нарушил на стандартной ДДхе и она накрылась. Пришлось всю зачищать и покрывать заново. Вот и есть страх, что после обертывания изолентой, когда она обдерется, то и графит слезет. Треш одним словом, да ещё и за такие деньги. Кстати болт подошел только из старой серии, удлиненный. А как быть тем, у кого вообще запасных болтов нет?

[goha]

Изолента не исажает магнитное поле катушки? Не повредит ли клеевой состав на изаленте и пластиковые баудены графитовое покрытие катушки?

Не магнитные материалы не могут исказить магнитное поле.

Катушка в корпусе и полностью залита, неразборная конструкция и графитовое покрытие у нее внутри, а не снаружи как вам показалось.

А тут всё наружу, да и защиты нет. Почему так переживаю за графитовое покрытие? Просто я с дуру его нарушил на стандартной ДДхе и она накрылась. Пришлось всю зачищать и покрывать заново. Вот и есть страх, что после обертывания изолентой, когда она обдерется, то и графит слезет. Треш одним словом, да ещё и за такие деньги. Кстати болт подошел только из старой серии, удлиненный. А как быть тем, у кого вообще запасных болтов нет?

Не переживайте за графитовое покрытие, оно внутри и чтоб его нарушить надо расковырять катушку.

У кого нет болта крепления катушки, как альтернатива, можно зайти в магазин сантехники и прикупить подходящий по размеру болт от ободка унитаза.

[han08]

Большое спасибо за быстрый и четкий ответ. Плюсую Вам за помощь.

[goha]

Большое спасибо за быстрый и четкий ответ. Плюсую Вам за помощь.

Пожалуйста, обращайтесь, если что!

[rodson]

Прошу прощения у хозяина топика решил писануть тут...

Вспомнил свою Аську и смастырил вот такую "конструкцию" , полчаса трудов и 100 р. затрат... бюджетный вариант....

Сильно не пинайте , может кому пригодится....



Нужна камера от детского вела на 12 дюймов...



Режем ровно по центру , по полоске....









Весу ни какого , края от камешков спасает вроде , да и то хлеб.....

Сообщение отредактировано rodson: Oct 3 2011, 15:47

[goha]

Прошу прощения у хозяина топика    решил писануть тут...

Вспомнил свою Аську и смастырил вот такую "конструкцию" , полчаса трудов и 100 р. затрат... бюджетный вариант....

Сильно не пинайте , может кому пригодится....

Весу ни какого , края от камешков спасает вроде , да и то хлеб.....

То же вариант, бюджетно.

Добавлю, так же можно взять камеру от колеса детской коляски, тоже где то 12 дюймов будет.

[han08]

Единственно, под такую резинку гразь будет набиваться на раз. А резать каждый раз баудены, немного напряжно. Лучше объеденить два способа и резиновую камеру замотать по кругу изолентой. И герметичность кольца и замена проще.

[Валерий Ч]

Единственно, под такую резинку гразь будет набиваться на раз. А резать каждый раз баудены, немного напряжно. Лучше объеденить два способа и резиновую камеру замотать по кругу изолентой. И герметичность кольца и замена проще.

Я так делаю на катушке Whites 12". Можно брать камеру от обычного велосипеда, отрезать кусок нужной длины (чтобы было с натягом) и склеить концы резиновым клеем.

[kotopyos]

Это как в союзе, доработать напильником...=)

[Feel Good]

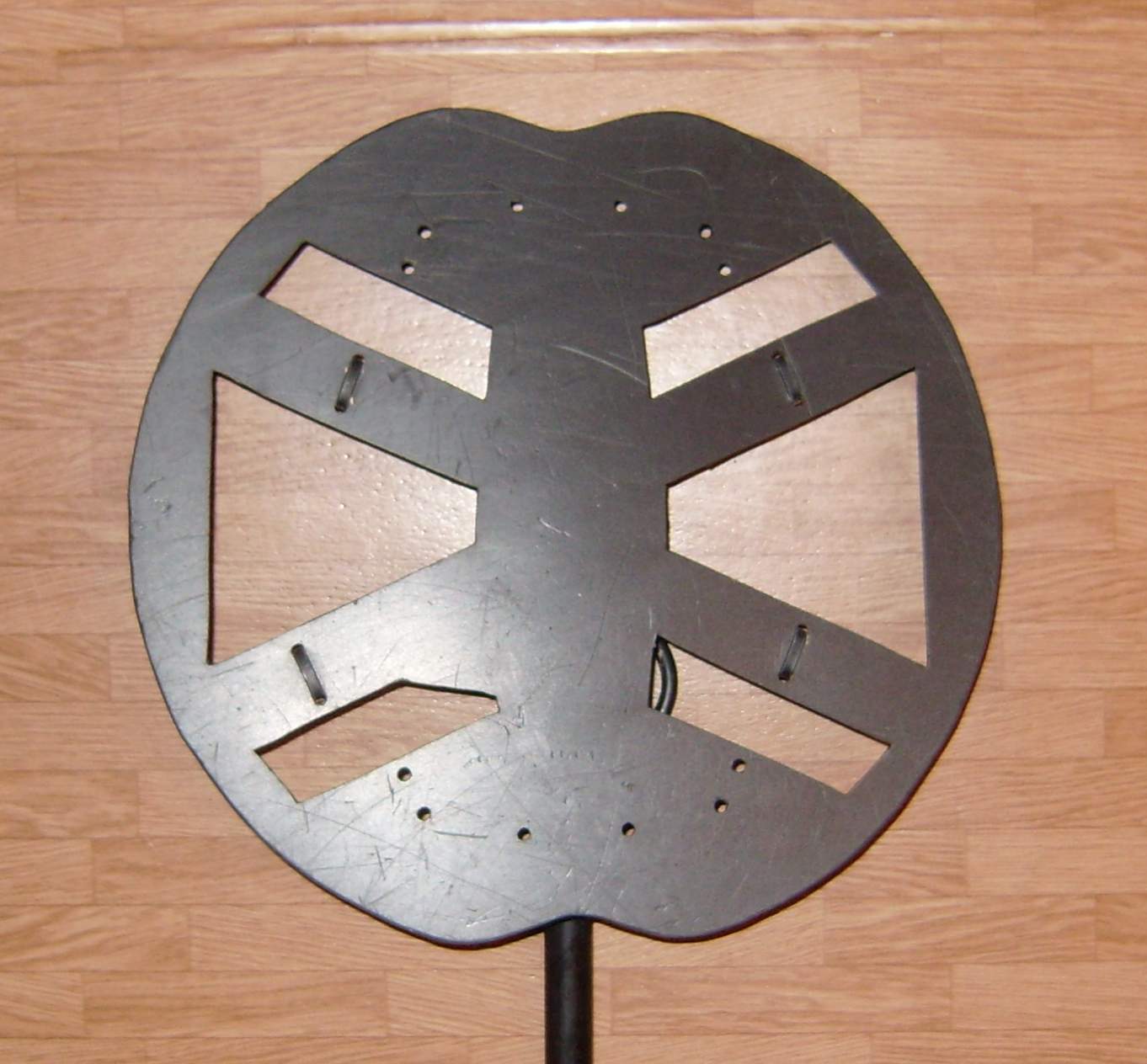

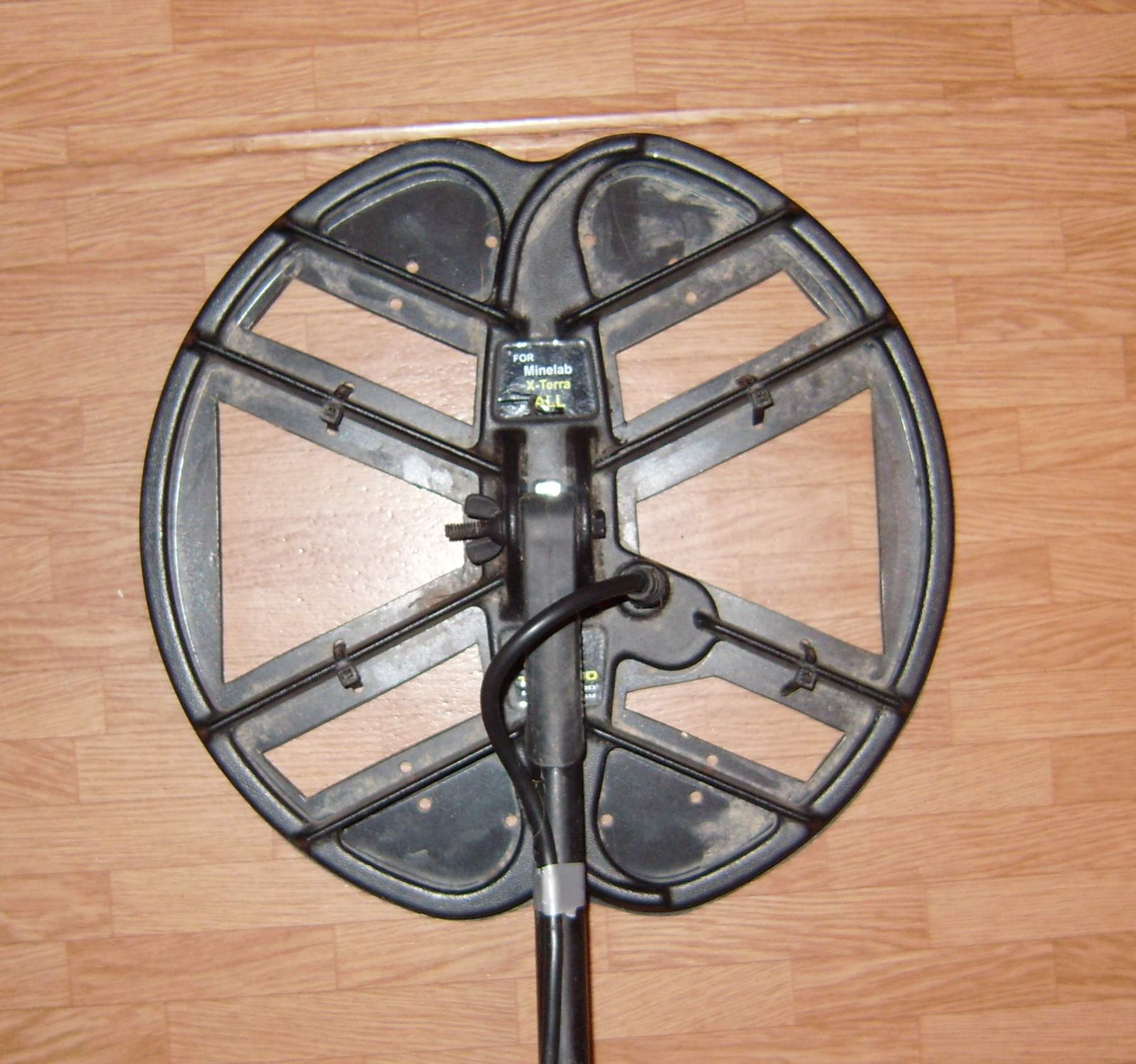

Надеюсь, автор не обидится, дополню тему фотографиями защиты с вырезанными сегментами (можно и побольше пластика резануть).

Сам работаю с ПВХ-пластиком, идея пришла независимо, а вот про "бортик" не догадался

Вложенные эскизы изображений
