Тюнинг - обзор F-Pinpointera
|
|
| Kamrad Alex |
 Sep 14 2011, 23:54
Создана
#1
|
|
Пользователь  Группа: Забанены Сообщений: 78 Зарегистрирован: 14-September 11 Пользователь №: 33,833 Металлоискатель: LORENZ DEEPMAX X3 Репутация: 7 кг   |

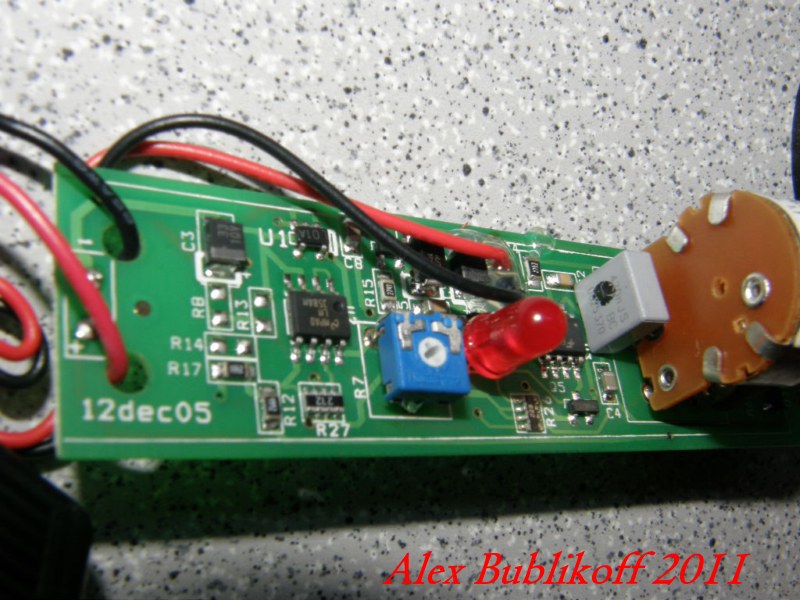

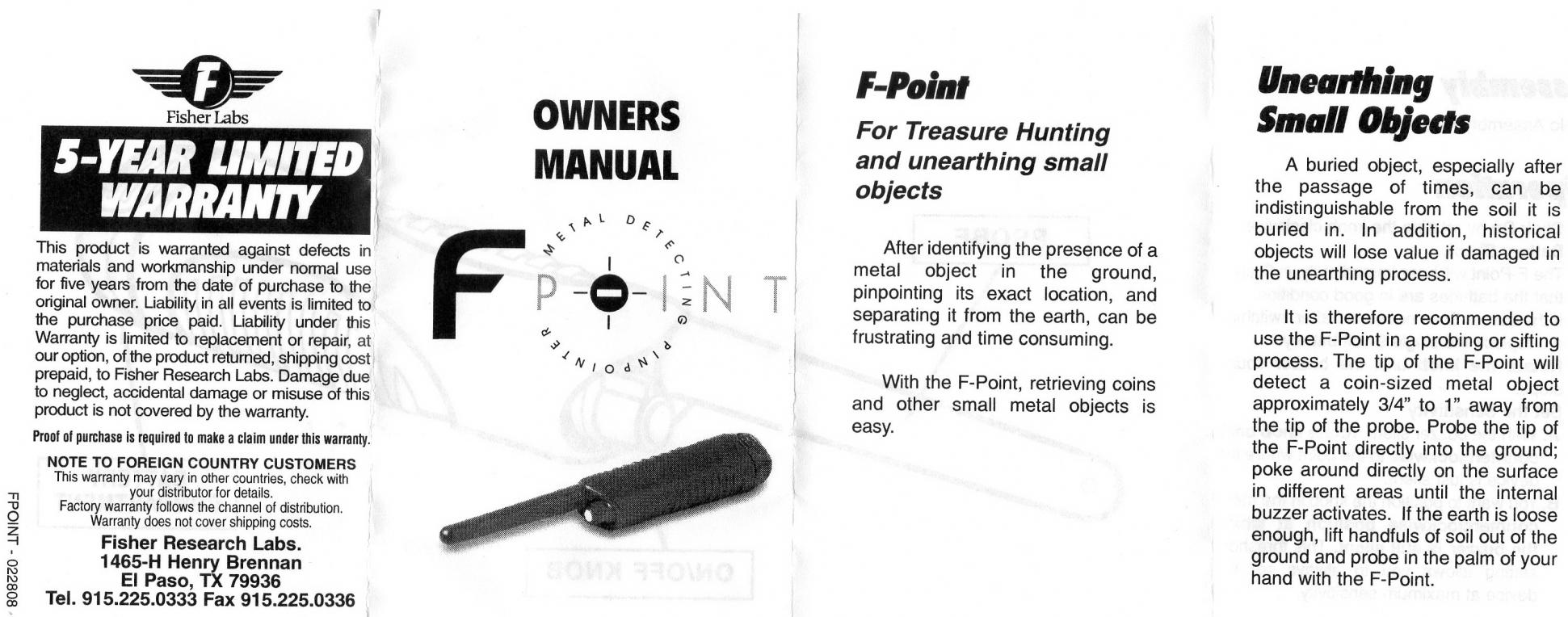

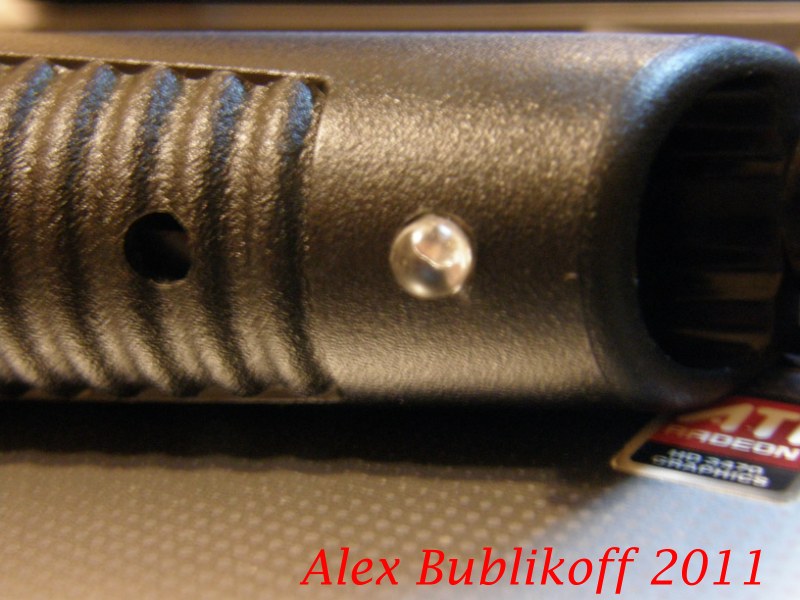

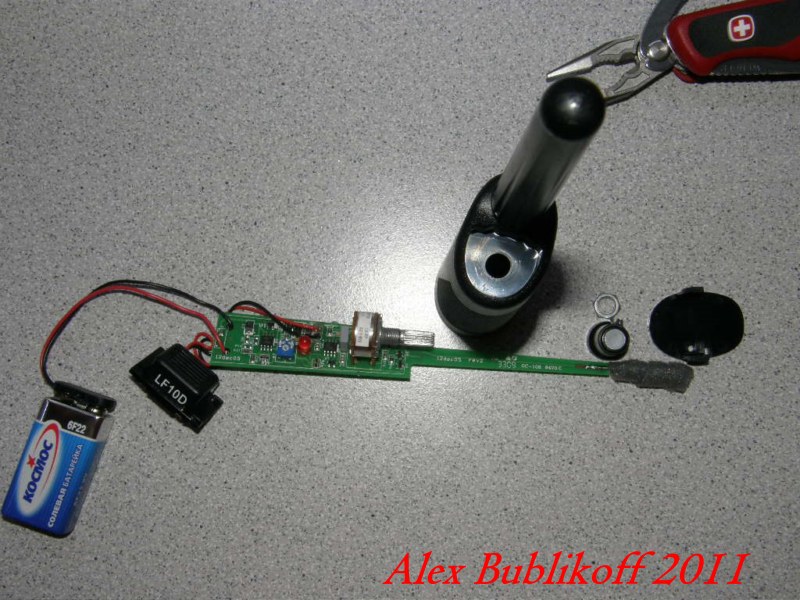

Корпус + антенна. Похож на рацию. Имеет одну кнопку-потенциометр. Она же - включает и регулирует чуствительность. При включении кнопки-потенциометра необходимо отрегулировать чуствительность , что бы пинпойнтер не реагировал на окружающую среду. Затем потенциометром - можно уменьшать чуствительность или увеличивать. Звук - один тон-вибро . Больше ничего нет. На платке обнаружился светодиод . Доработку его произведу попоже . Встречайте фото внутренностей данного девайса!
 -------------------- Ушел к себе на сайт . Просьба в личку не писать - не читаю .
|
   |

|
|
|
|
|
| Kamrad Alex |
Sep 14 2011, 23:57
Создана
#2
|
|
Пользователь Группа: Забанены Сообщений: 78 Зарегистрирован: 14-September 11 Пользователь №: 33,833 Металлоискатель: LORENZ DEEPMAX X3 Репутация: 7 кг |
Мда .. фоток дофига .. но стакими микро прикриплениями меня надолго не хватит
Вложенные эскизы изображений   -------------------- Ушел к себе на сайт . Просьба в личку не писать - не читаю .
|
|
|
|
|
|
|
|
| Kamrad Alex |
Sep 15 2011, 00:01
Создана
#3
|
|
Пользователь Группа: Забанены Сообщений: 78 Зарегистрирован: 14-September 11 Пользователь №: 33,833 Металлоискатель: LORENZ DEEPMAX X3 Репутация: 7 кг |
Сообщение форума
Обнаружена ошибка; в случае необходимости обратитесь к Справке Ошибка: Необходимо подождать 60 секунд до повторного ответа или создания новой темы Я не знаю как сдесь можно что то опубликовать !! Фотки прикрипляются через одно место - задержки в постах кто это придумал ??? Вложенные эскизы изображений     -------------------- Ушел к себе на сайт . Просьба в личку не писать - не читаю .
|
|
|
|
|
|
|
|
| Kamrad Alex |
Sep 15 2011, 00:04
Создана
#4
|
|
Пользователь Группа: Забанены Сообщений: 78 Зарегистрирован: 14-September 11 Пользователь №: 33,833 Металлоискатель: LORENZ DEEPMAX X3 Репутация: 7 кг |

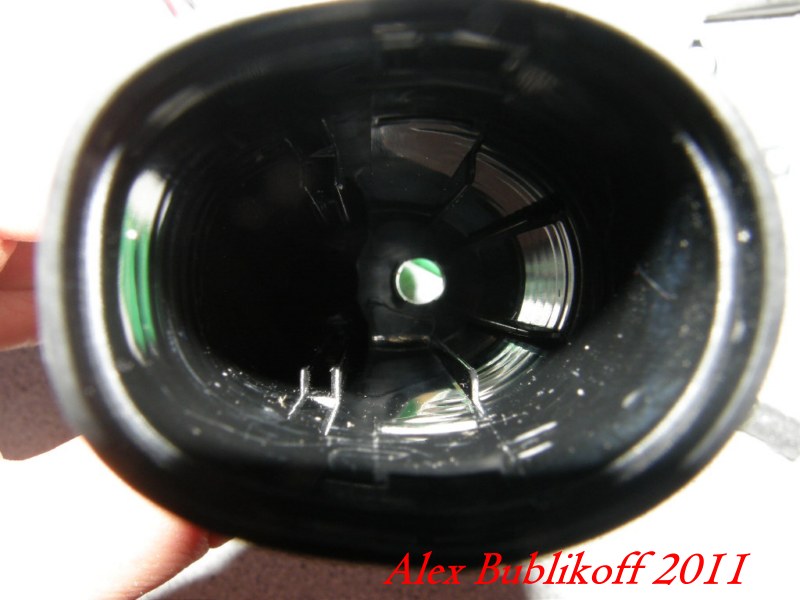

Что касательно выше указанного мной варианта . Для меня не составляет особого труда доработать данный девайс с 2 см на 8-10 см . Единственное что вынесу с платы светодиод и сделаю два режима : световой и вибро не зависимо друг от друга . Фото как всегда прилагаю Весь прикол заключен по чуйке в номинале поисковой катушки на кончике .
Вложенные эскизы изображений    -------------------- Ушел к себе на сайт . Просьба в личку не писать - не читаю .
|
|
|
|
|
|
|
|
| Kamrad Alex |
Sep 15 2011, 00:08
Создана
#5
|
|
Пользователь Группа: Забанены Сообщений: 78 Зарегистрирован: 14-September 11 Пользователь №: 33,833 Металлоискатель: LORENZ DEEPMAX X3 Репутация: 7 кг |

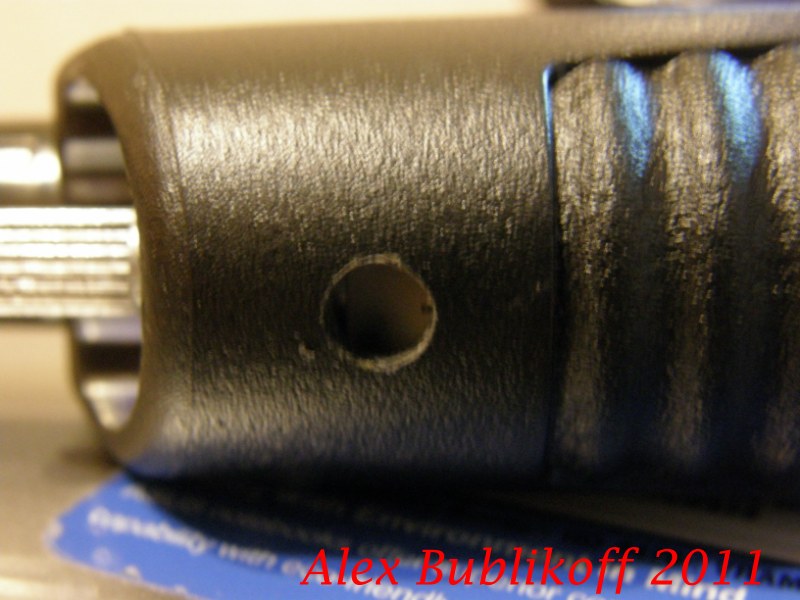

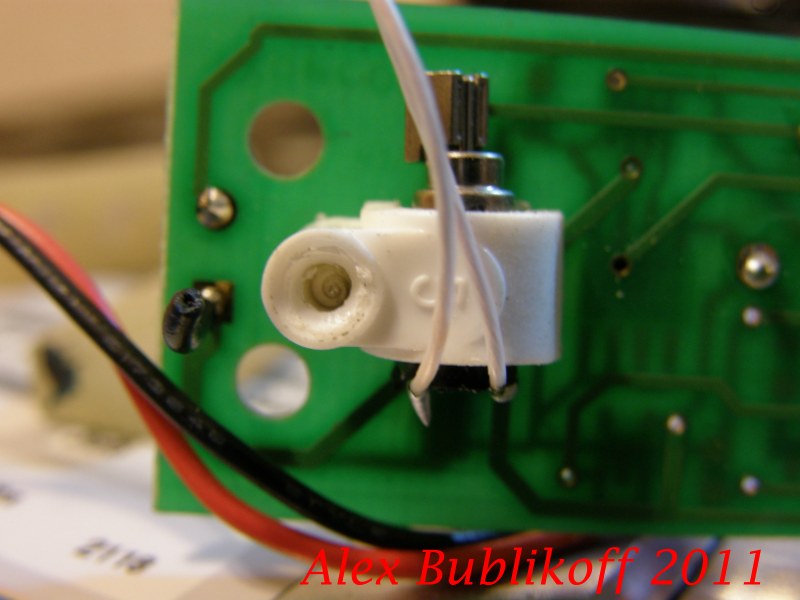

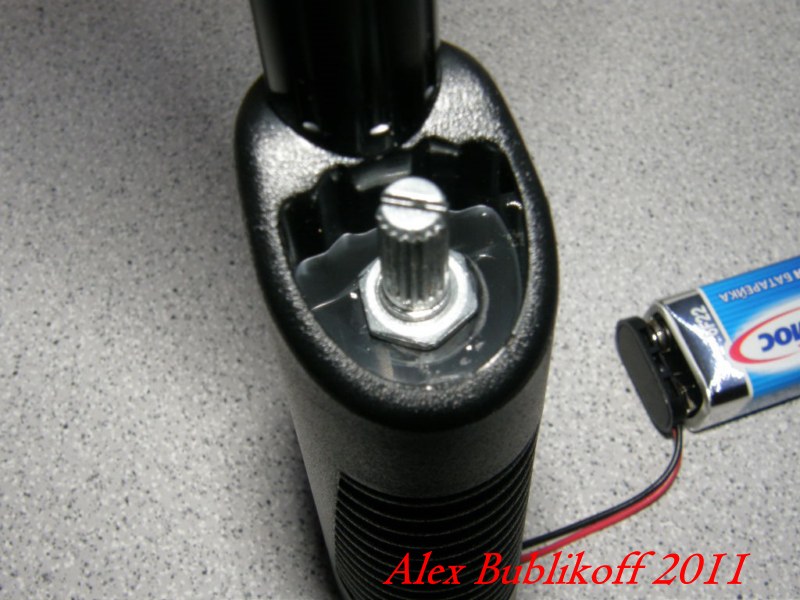

Доработка POINTERА Часть 1.
Вложенные эскизы изображений      -------------------- Ушел к себе на сайт . Просьба в личку не писать - не читаю .
|
|
|
|
|
|
|
|
| Kamrad Alex |
Sep 15 2011, 00:14
Создана
#6
|
|
Пользователь Группа: Забанены Сообщений: 78 Зарегистрирован: 14-September 11 Пользователь №: 33,833 Металлоискатель: LORENZ DEEPMAX X3 Репутация: 7 кг |

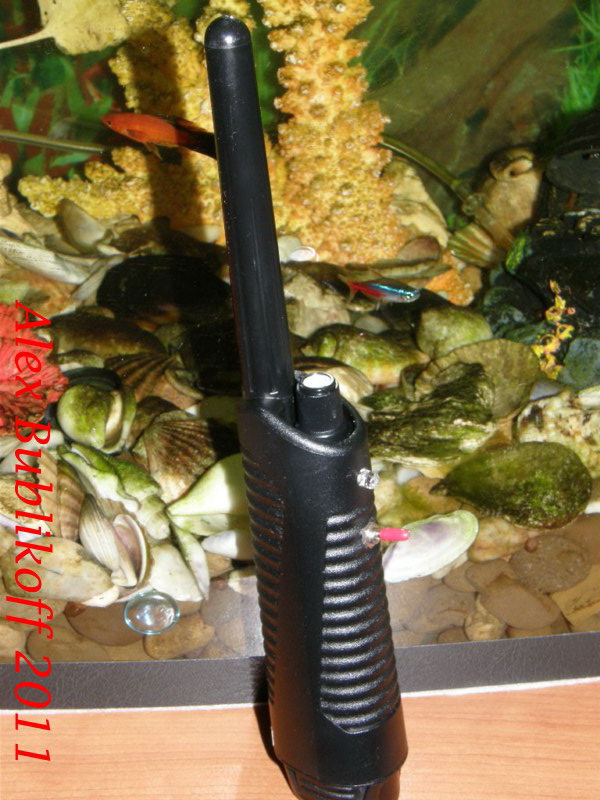

Доработка POINTER Часть 2.

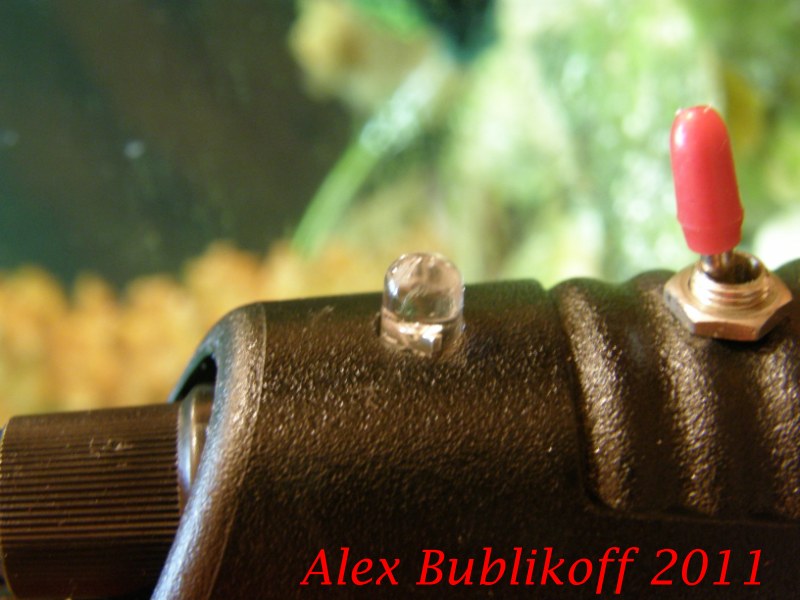

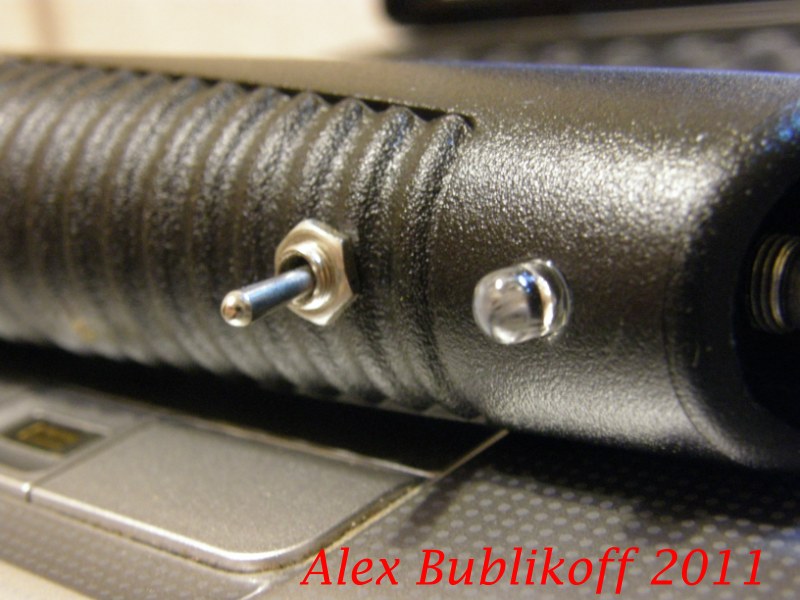

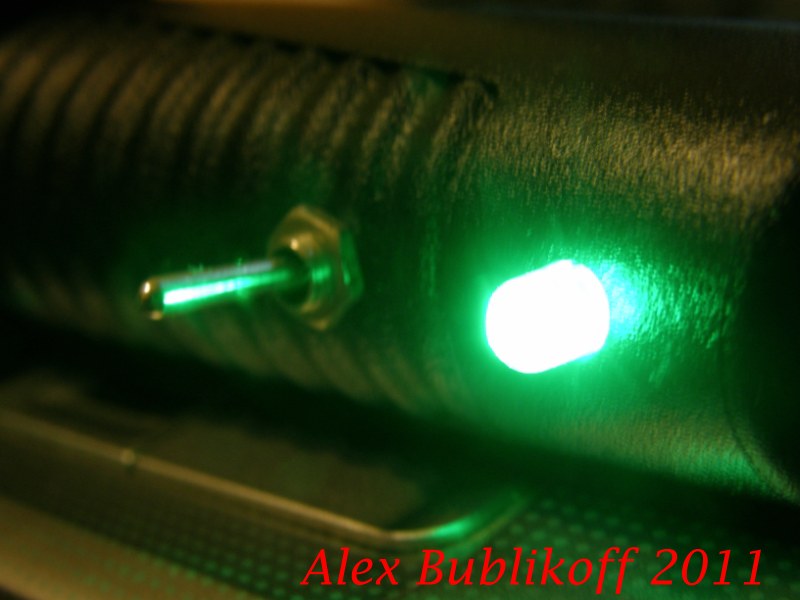

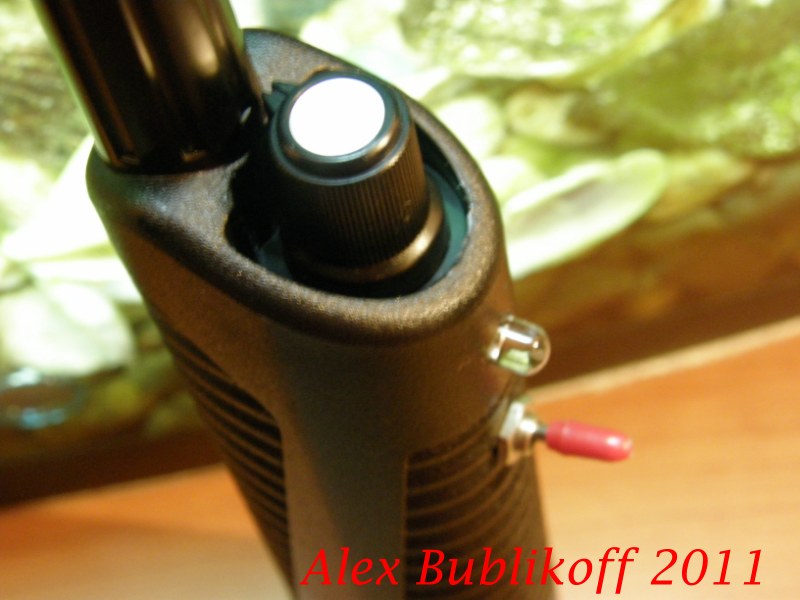

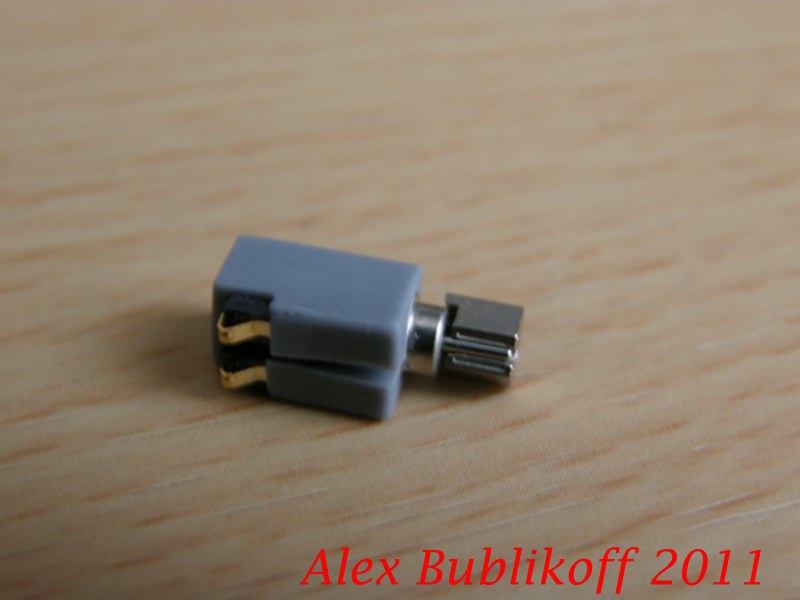

В результате получился POINTER бесшумным свето-виброрежимом , отдельным включением питания . Вибра работает забавно импульсами чем ближе к искомому предмету тем сильнее вибрации и яркость светодиода . Максимальная глубина обнаружения с 30 мм довелась до 40 мм больше и не нужно . Чуйка только на кончике антены что весьма удобно при поиске в отвалах Вложенные эскизы изображений      -------------------- Ушел к себе на сайт . Просьба в личку не писать - не читаю .
|
|
|
|
|
|
|
|
| Kamrad Alex |
Sep 15 2011, 00:22
Создана
#7
|
|
Пользователь Группа: Забанены Сообщений: 78 Зарегистрирован: 14-September 11 Пользователь №: 33,833 Металлоискатель: LORENZ DEEPMAX X3 Репутация: 7 кг |

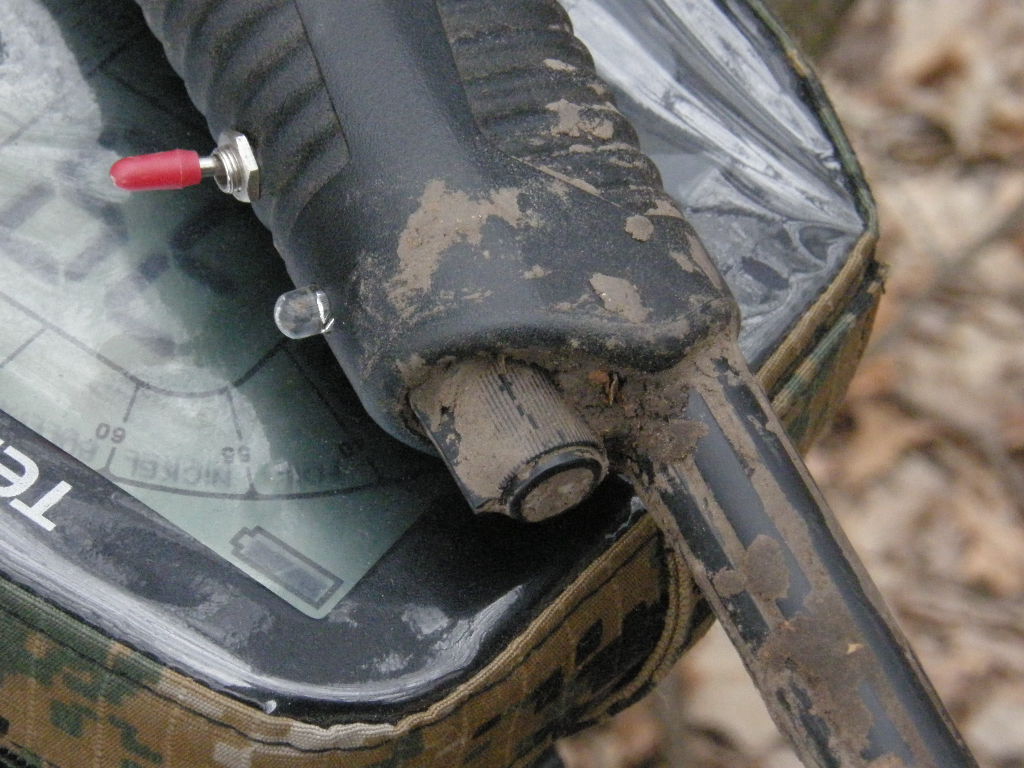

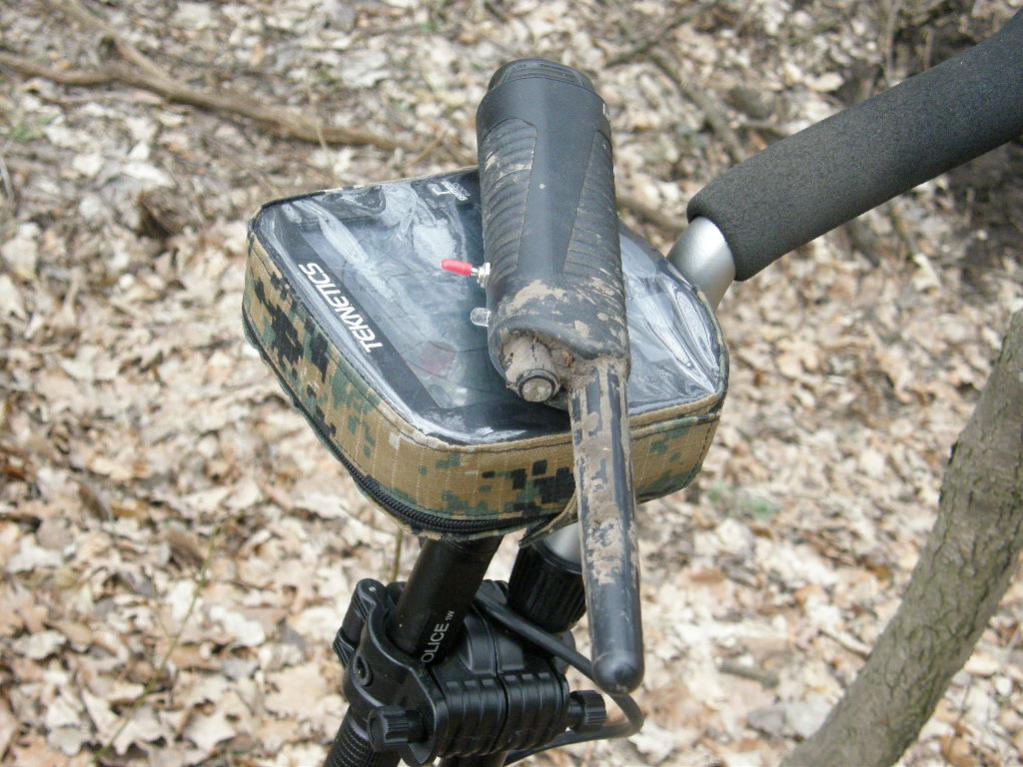

забыл ..... фото ... пин жив и здоров Вложенные эскизы изображений   -------------------- Ушел к себе на сайт . Просьба в личку не писать - не читаю .
|
|
|
|
|
|
|
|
| rur |
Sep 15 2011, 00:27
Создана
#8
|
|
Профи Группа: VIP Сообщений: 7,628 Зарегистрирован: 26-January 08 Из: Богородский уезд Пользователь №: 3,459  Металлоискатель: AKA IntroniK Пол: мужской Репутация: 678 кг  |
QUOTE(Kamrad Alex @ Sep 15 2011, 01:22) забыл ..... фото ... пин жив и здоров  Не пользуюсь ...Купил тоже какойто, так и валяется...Но блин за руки плюс влеплю...  -------------------- Пусть тот кто ищет не перестает искать до тех пор пока не найдет и когда он найдет он будет потрясен
|
|
|
|
|
|
|
|
| Kamrad Alex |
Sep 15 2011, 01:23
Создана
#9
|
|
Пользователь Группа: Забанены Сообщений: 78 Зарегистрирован: 14-September 11 Пользователь №: 33,833 Металлоискатель: LORENZ DEEPMAX X3 Репутация: 7 кг |
QUOTE(rur @ Sep 15 2011, 00:27) Не пользуюсь ...Купил тоже какойто, так и валяется...Но блин за руки плюс влеплю... Да ладно .. вам с плюсами Пин удобная вэщ! когда он по тихому вибрирует а не на весь лес или чердак орет   Сообщение отредактировано Kamrad Alex: Sep 15 2011, 01:24 -------------------- Ушел к себе на сайт . Просьба в личку не писать - не читаю .
|
|
|
|
|
|
|
|
| PitonPiton |
Sep 15 2011, 02:32
Создана
#10
|
|
Профи Группа: Забанены Сообщений: 2,455 Зарегистрирован: 17-March 10 Из: Зеленоград Пользователь №: 16,270 Металлоискатель: AT-GOLD/AT-PRO Пол: мужской Репутация: 311 кг |
Надо будет и мне Гарреттовский пин доработать, сделать водонепроницаемым.
|
|
|
|
|
|
|
|
| ksv1488 |
Sep 15 2011, 10:17
Создана
#11
|
|
Бывалый Группа: Посетители Сообщений: 188 Зарегистрирован: 15-November 07 Из: Воронеж Пользователь №: 2,952 Репутация: 10 кг |
QUOTE(Kamrad Alex @ Sep 15 2011, 01:14) Доработка POINTER Часть 2. В результате получился POINTER бесшумным свето-виброрежимом , отдельным включением питания . Можно подробнее? Интересует схема подключения светодиода и тумблера. Тумблер переключает режимы - звуковой и свето-вибро? Как вы увеличили чуйку? |
|
|
|
|
|
|
|
| олег-мазер |
Sep 18 2011, 20:35
Создана
#12
|
|
Бывалый Группа: Забанены Сообщений: 127 Зарегистрирован: 14-February 11 Пользователь №: 26,385 Репутация: 13 кг |
Клас.А можно чуйку побольше сделать, ведь регулятор есть, на люббые задачи можно будет подстраиватся.А то оригинал недалеко берет.
Пожалуйста подскажите как. |
|
|
|
|
|
|
|
| Kamrad Alex |
Sep 19 2011, 07:12
Создана
#13
|
|
Пользователь Группа: Забанены Сообщений: 78 Зарегистрирован: 14-September 11 Пользователь №: 33,833 Металлоискатель: LORENZ DEEPMAX X3 Репутация: 7 кг |

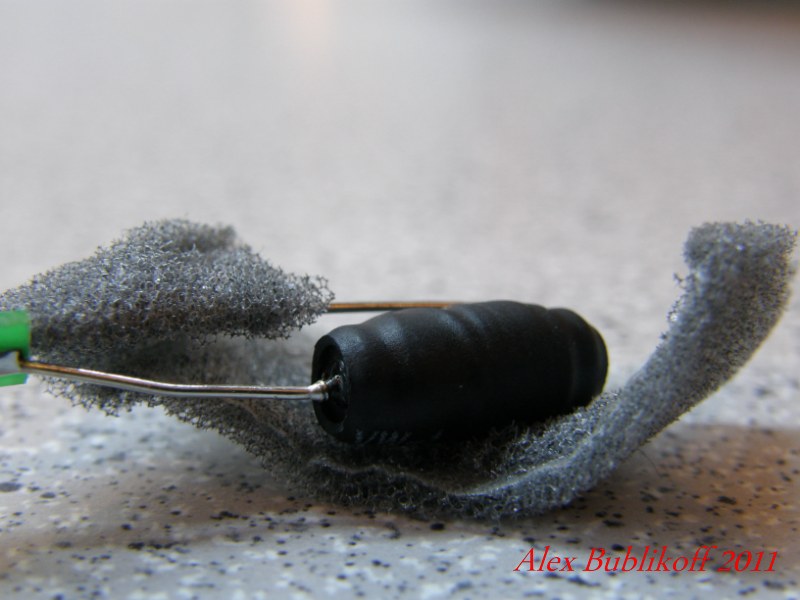

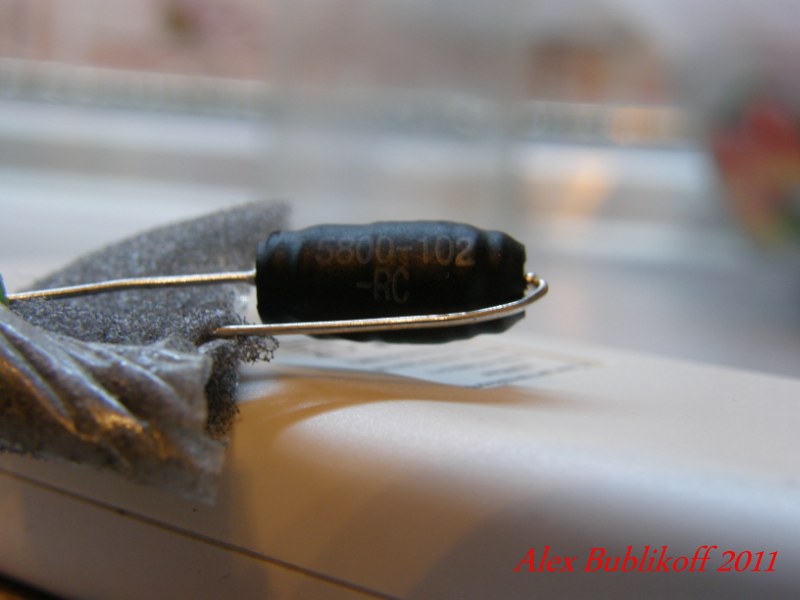

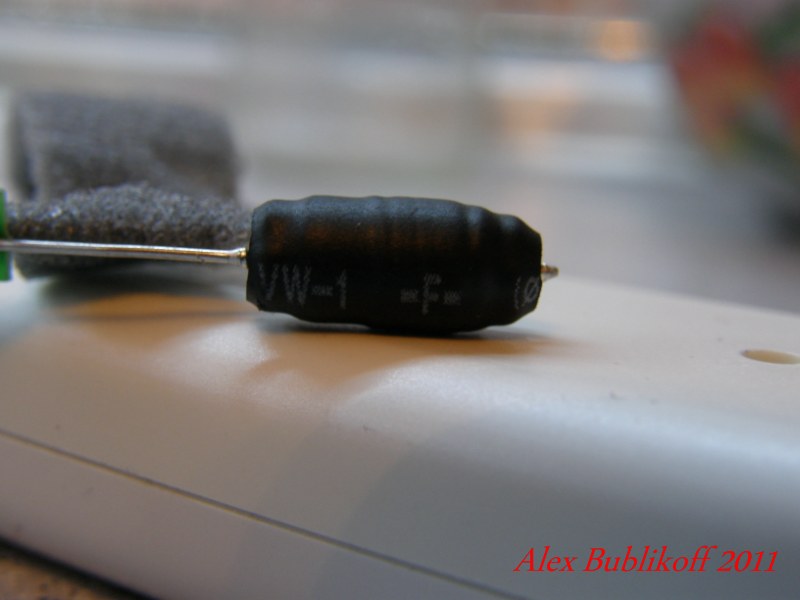

На фото подсказка . Как увеличить чуйку .Дерзайте.
Вложенные эскизы изображений  -------------------- Ушел к себе на сайт . Просьба в личку не писать - не читаю .
|
|
|
|
|
|
|
|
| олег-мазер |
Sep 19 2011, 18:46
Создана
#14
|
|
Бывалый Группа: Забанены Сообщений: 127 Зарегистрирован: 14-February 11 Пользователь №: 26,385 Репутация: 13 кг |
Извините ,ни как не дойдет до меня подсказка.Разобрал пин там такая же микрокатушка, маркировка такая же.
|
|
|
|
|
|
|
|
| fiskars |
Sep 19 2011, 21:49
Создана
#15
|
|
Профи Группа: Посетители Сообщений: 1,021 Зарегистрирован: 17-September 10 Из: Пермский край Пользователь №: 21,360 Пол: мужской Репутация: 103 кг |
А схема есть его?фото бы интересно в хорошем качестве обоих сторон, МС cs209?чуйку можно поднять заменой антены, кусок круглого феррита толщиной около сантиметра или сантиметр, длинной сантиметров 7, способ намотки и колличество витков и стечение провода подбирается путем подбирания
-------------------- китаёз>fishet f2>кондор 3>x-terra 54>сорекс М>вакуеро>тежон>explorer 2>GMP>Dēus...
|
|
|
|
|
|
|
|
| GSL |
Sep 19 2011, 22:30
Создана
#16
|
|
Старожил Группа: Забанены Сообщений: 611 Зарегистрирован: 4-May 08 Пользователь №: 4,493 Пол: мужской Репутация: 39 кг  |

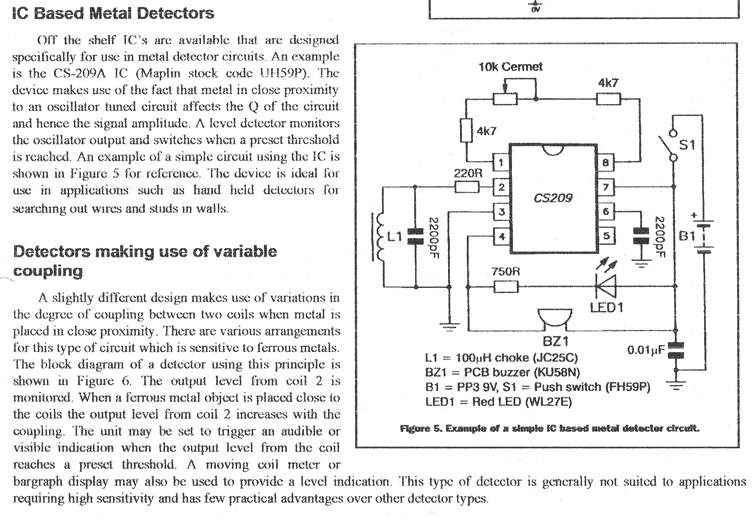

Схема на CS209, только найти эту микросхему проблематично
 Сообщение отредактировано GSL: Sep 19 2011, 22:38 Вложенные эскизы изображений  |
|
|
|
|
|
|
|
| fiskars |
Sep 20 2011, 05:12
Создана
#17
|
|
Профи Группа: Посетители Сообщений: 1,021 Зарегистрирован: 17-September 10 Из: Пермский край Пользователь №: 21,360 Пол: мужской Репутация: 103 кг |
Имеется ее аналог, щас точно не помню название, как нибудь попробую сделать
 -------------------- китаёз>fishet f2>кондор 3>x-terra 54>сорекс М>вакуеро>тежон>explorer 2>GMP>Dēus...
|
|
|
|
|
|
|
|
| Kamrad Alex |
Sep 24 2011, 18:56
Создана
#18
|
|
Пользователь Группа: Забанены Сообщений: 78 Зарегистрирован: 14-September 11 Пользователь №: 33,833 Металлоискатель: LORENZ DEEPMAX X3 Репутация: 7 кг |
Индуктивность катушки зависит от ее геометрических размеров, числа витков и способа намотки катушки. Чем больше диаметр, длина намотки и число витков катушки, тем больше ее индуктивность. МкГн микро ген ) такие катушки продают на радике готовые где есть импортные радиокомплектующие . Методом подбора МкГн - достигается чуйка прибора ....
Смотрю схемы нарисовали ... не изобретайте ПАРОВОЗ . -------------------- Ушел к себе на сайт . Просьба в личку не писать - не читаю .
|
|
|
|
|
|
|
|
| ajakovlev |
Oct 12 2011, 01:17
Создана
#19
|
|
Пользователь Группа: Забанены Сообщений: 59 Зарегистрирован: 18-December 10 Из: Дублин (Ирландия) Пользователь №: 24,285 Металлоискатель: E-Trac Репутация: 1 кг |
QUOTE(PitonPiton @ Sep 15 2011, 00:32) Надо будет и мне Гарреттовский пин доработать, сделать водонепроницаемым. А я свой уже давно сделал подводным. Надо только герметиком заделать светодиод (из нутри) и прокладку кнопки. А звуковое отверстие заклеил строительной изолентой. |
|
|
|
|
|
 |
