 Катушки для X-Terra под рентгеном, 4 основных

cinic
post Aug 22 2011, 22:06
Создана #1


Пользователь
**

Группа: Посетители
Сообщений: 16
Зарегистрирован: 28-March 11
Пользователь №: 28,179


Металлоискатель: X-Terra 705

Репутация: 3 кг
-----X----


Идея не моя, видел тут человек выкладывал рентген катушки, кажется Колтек, я лишь развил и дополнил идею.
Возможно кому то будет интересно:

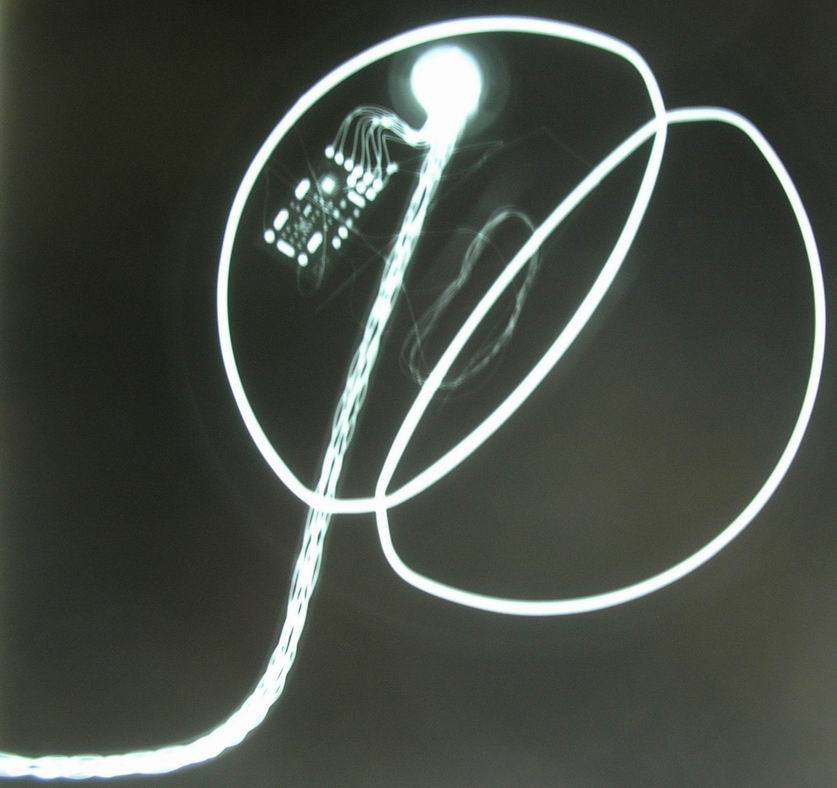

Круглая маленькая 6' DD 18.75kHz
NEL Tornado 12"х13"

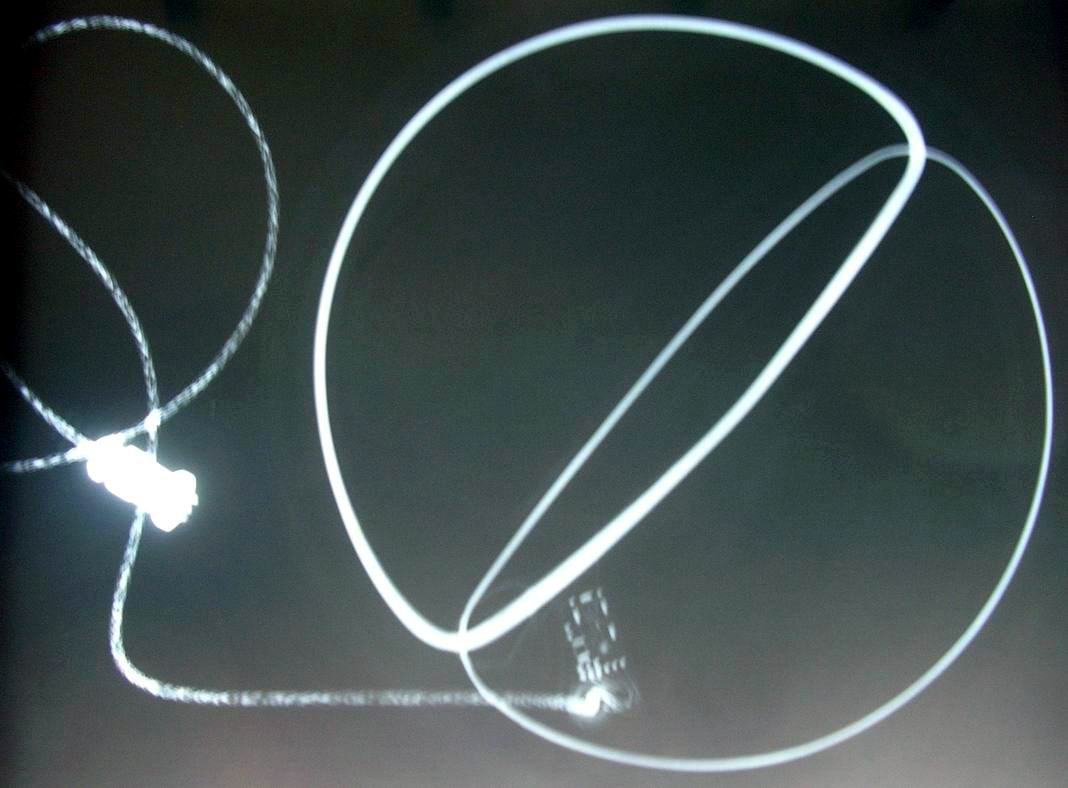

Стандартная катушка 10,5' DD 7,5 kHz

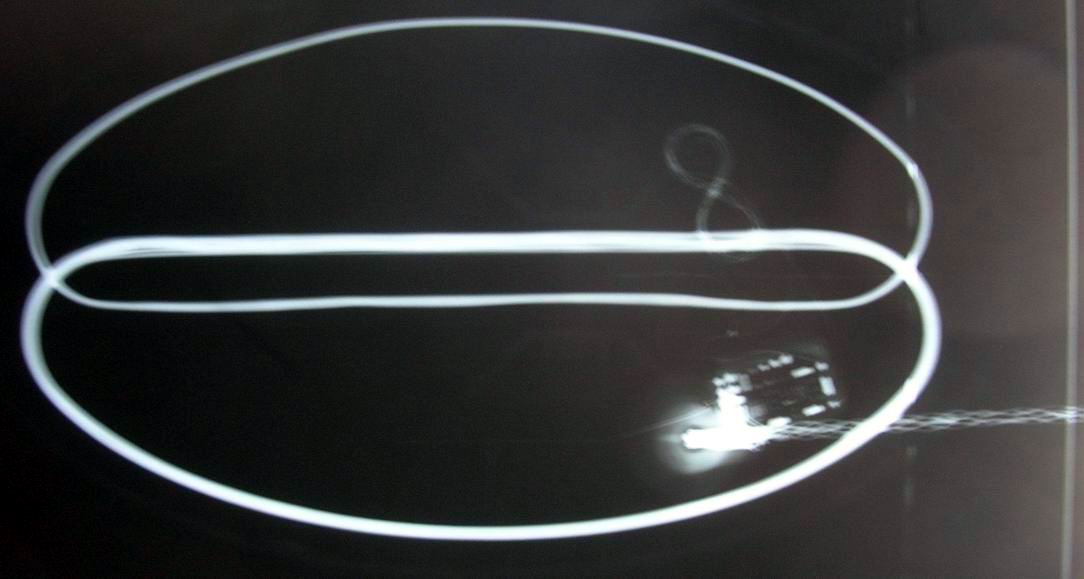

Эллиптическая катушка 10' x 5' DD 18.75kHz

PS: надеюсь фотки прикрутил не коряво

Сообщение отредактировано cinic: Aug 22 2011, 22:36

Вложенные эскизы изображений
Присоединенное изображение Присоединенное изображение Присоединенное изображение Присоединенное изображение
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

SNR
post Aug 22 2011, 22:27
Создана #2


Пользователь
**

Группа: Забанены
Сообщений: 19
Зарегистрирован: 29-June 10
Из: Kiev
Пользователь №: 19,347


Металлоискатель: X-TERRA 705+NEL Big

Репутация: 2 кг
-----X----


Спасибо! Интересно!
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

susel
post Aug 22 2011, 22:33
Создана #3


Бывалый
***

Группа: Посетители
Сообщений: 108
Зарегистрирован: 22-March 10
Из: С-Петербург
Пользователь №: 16,418



Репутация: 32 кг
-----XX---


Да, познавательно.
Только Коилтека не хватает для полного набора. smile.gif


--------------------
Не важно, сколько ты проживешь. Важно- как!
Куплю буквы для галош.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

vnau
post Aug 22 2011, 22:47
Создана #4


Профи
******

Группа: Забанены
Сообщений: 1,344
Зарегистрирован: 24-October 08
Пользователь №: 6,266


Пол: мужской

Репутация: 75 кг
-----XXXX-


Интересно, у Нела почемуто, самый маленький датчик(плата)....
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

goha
post Aug 22 2011, 23:04
Создана #5


Постоянный
****

Группа: Забанены
Сообщений: 249
Зарегистрирован: 28-September 08
Из: Красногорск
Пользователь №: 5,911


Металлоискатель: x-terra 74+NEL

Репутация: 7 кг
-----X----


Интересный подход к делу. Вы наверно работаете в медицине, раз у вас есть свободный доступ к рентген аппарату. Говорят на современных рентген аппаратах можно подробно рассмотреть все внутренности, т.е. настроить его так чтобы можно было увидеть маркировку на всех элементах на платах.


--------------------
Ищущий да обрящет
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

cinic
post Aug 22 2011, 23:19
Создана #6


Пользователь
**

Группа: Посетители
Сообщений: 16
Зарегистрирован: 28-March 11
Пользователь №: 28,179


Металлоискатель: X-Terra 705

Репутация: 3 кг
-----X----


QUOTE(goha @ Aug 22 2011, 23:04)
Интересный подход к делу. Вы наверно работаете в медицине, раз у вас есть свободный доступ к рентген аппарату. Говорят на современных рентген аппаратах можно подробно рассмотреть все внутренности, т.е. настроить его так чтобы можно было увидеть маркировку на всех элементах на платах.

Теоретически настроить можно, но практически ковыряться ни кто не будет smile.gif
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

rcv
post Aug 23 2011, 09:43
Создана #7


Постоянный
****

Группа: Посетители
Сообщений: 207
Зарегистрирован: 4-September 10
Пользователь №: 21,019


Металлоискатель: MFT 7272M

Репутация: 20 кг
-----X----


QUOTE(goha @ Aug 23 2011, 00:04)
Интересный подход к делу. Вы наверно работаете в медицине, раз у вас есть свободный доступ к рентген аппарату. Говорят на современных рентген аппаратах можно подробно рассмотреть все внутренности, т.е. настроить его так чтобы можно было увидеть маркировку на всех элементах на платах.

Только теоретически, практически нет. Пример корпус конденсатора или другого элимента выполнет из металла, маркировка нанесена обычной краской (без содержания свинца), на фоне металла маркировку никогда не прочитаешь. Я сам работаю рентгенологом, о чем говорю знаю. Вот старые картины иногда проверяем на наличие другой картины на холсте, она закрашена, вот там краски в своем составе имели свинец и когда делаешь снимок или скопию то видно под одной картиной другую.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Muxoboy
post Aug 23 2011, 10:05
Создана #8


Бывалый
***

Группа: Забанены
Сообщений: 189
Зарегистрирован: 17-January 10
Из: Средняя полоса
Пользователь №: 14,591



Репутация: 20 кг
-----X----


А вы с какой целью их "светили"?
С практической стороны какая из этих 4-х лучше в работе?


--------------------
".....Поцелуй меня в пачку" (А.Волочкова)
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

cinic
post Aug 23 2011, 19:22
Создана #9


Пользователь
**

Группа: Посетители
Сообщений: 16
Зарегистрирован: 28-March 11
Пользователь №: 28,179


Металлоискатель: X-Terra 705

Репутация: 3 кг
-----X----


QUOTE(Muxoboy @ Aug 23 2011, 10:05)
А вы с какой целью их "светили"?
С практической стороны какая из этих 4-х лучше в работе?

Каждая по своему хороша, при определённых условиях
А светил из любопытства smile.gif
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Fuma
post Aug 23 2011, 20:02
Создана #10


Профи
******

Группа: Продавцы
Сообщений: 2,205
Зарегистрирован: 1-September 09
Пользователь №: 11,796
Персональная

Пол: мужской

Репутация: 1396 кг
-----XXXXX


QUOTE(goha @ Aug 23 2011, 00:04)
увидеть маркировку на всех элементах на платах.


Маркировку уже видели. Только прошивку микросхемы нельзя посмотреть.

Снимки очень хорошие, на катушках Минелаба особенно на 6 дюймовой и эллипсе
видны трансформаторы для сведения баланса. Снимок ДД 7.5 не очень резкий, там размыто и видно плохо, или он там совсем маленький или просто не видно. С помощью такого большого трансформатора (на эллипсе несколько витков восьмеркой сложено) сводится баланс датчика. По моим наблюдениям(статистики мало), датчик сведенный трансформатором, в отличии от того где обмотки уложены, более термостабилен. Таким большим трансом можно сделать баланс любому датчику.

Спасибо cinic за снимки +1. Думаю что галерею таких снимков надо пополнять, есть и другие датчики к терке, а сколько еще других детекторов...

Фото не мое, скачал где то:
user posted image

Сообщение отредактировано Fuma: Aug 23 2011, 20:20
