Самодельные катушки к металлодетекторам Tesoro, Tejon, Vaquero, Cibola, Lobo II и др.

[dmitryru]

Спасибо GSL

Завтра попытаюсь с фотобумаги рисунок наложить

http://easyelectronics.ru/izgotovlenie-pec...video-urok.html

[dmitryru]

С Фотобумагой не плохо получается - правда пришлось подрисовывать маркером т.к. и бумага толще и вся мятая, да и картридж уже заправлялся несколько раз и в добавок мажет.

ПС: на автогенераторе я увеличил немного размер контактов у транзисторов т.к. моя цанга не держит самое тонкое сверло

Сообщение отредактировано dmitryru: Oct 7 2011, 11:47

[dmitryru]

GSL

Что то похоже я накосячил


TX - 2 Ом ; RX - 36 Ом я правильно понял?

Где - 2 Ом есть напряжение 2,8В в переменке - подключаю усилитель, а он не увеличивает а прилично уменьшает

Где 36 Ом мультиметр ничего не видит ни без усилителя ни с ним

Похоже я с микросхемой все контакты напутал









Сообщение отредактировано dmitryru: Oct 7 2011, 22:26

[GSL]

Увы стандартная ошибка - "зеркалка". Не переживай я не знаю людей кто не наступал на эти "грабли"

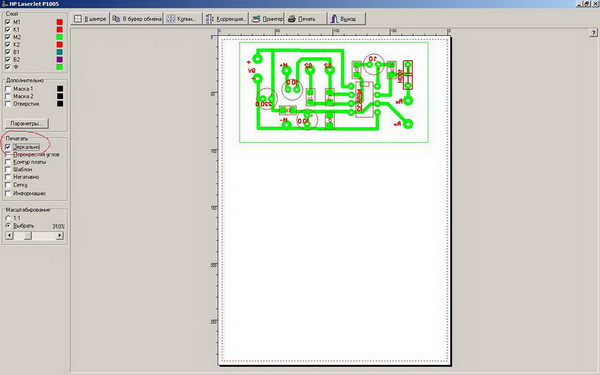

В следующий раз перед переносом печати на стеклотекстолит НЕ ЗАБУДЬ поставить галочку "зеркально".
Чтобы не переделывать печатку можно аккуратно выпаять микросхему. Затем припаять её или "вверх ногами", или со стороны печати.
Микросхему можно выпаять или с помощью отсоса, но проще взять оплетку от экранированного кабеля , макнуть оплетку в жидкий флюс (например ЛТ120 или канифоль растворенную в спирте). Поднести поочередно к каждой ножке паяльник и оплетку и припой будет втягиваться в оплетку. Как много припоя наберется в оплетку - лишнее отрезается бокорезами.Долго ножки не перегревай и выпаяется без проблем.

Вложенные эскизы изображений

[dmitryru]

GSL

Я как раз распечатывал с зеркалом а надо было без

Это уже разработчики программы запутали

Для себя пометил




Выпаял микруху и запаял с другой стороны - не работает

Придётся новую покупать

И прикуплю панельку, чтоб микруху не перегревать




И генератор у меня не работает

Никакой частоты не видит - при подключении к катушке меняется напряжение а частоты нет




Сообщение отредактировано dmitryru: Oct 9 2011, 09:23

[GSL]

И генератор у меня не работает

Никакой частоты не видит - при подключении к катушке меняется напряжение а частоты нет

Нужно подключать контур (катушку и параллельно ей емкость) - тогда и будет генерация

[dmitryru]

Нужно подключать контур (катушку и параллельно ей  емкость) - тогда и будет генерация

Да пробовал 10Н, 100Н, 220Н, 330Н и 440Н - не помогло

Сейчас прверю установку всех транзисторов - похоже их надо переворачивать т.к. печатал тоже с зеркалом

[dmitryru]

не работает

Работает только если к мультиметру подключить один только плюс, частота появляется

а при подключении второго провода уже не работает

Сообщение отредактировано dmitryru: Oct 10 2011, 11:16

[GSL]

Через разделительную емкость 100Н подключай (+М) мультиметр и все будет работать.

Сообщение отредактировано GSL: Oct 9 2011, 18:30

[dmitryru]

Через разделительную емкость 100Н подключай  (+М) мультиметр и все будет работать.

Всё заработало

http://www.reviewdetector.ru/index.php?showtopic=225264

Сообщение отредактировано dmitryru: Oct 10 2011, 09:59

[GSL]

dmitryru , давай все же не будем засорять стр. СанСаныча !
Создай тему " вопросы по настройке самодельных катушек" и последний вопрос направь туда, а на эту стр. направь ссылку.
Здесь тема по катушкам к Тезоро, а последние 3 стр. слегка не потеме.
Вот на новой стр. можно будет спрашивать сколько угодно

[TejonMono]

Сделал на Тежон DD катушку. Получилось со второго раза. Настаивал с помощью мультиметра с частомером. Частоту менял на ТХ меняя количество витков. У меня получилось 35 проводом 0.4. Катушка RX 150 витков провода 0.2. Экранировал фольгой пищевой. По глубине разници не заметил. Дискрим стал чётче, но это зависит от того как настроить. Заметил что на частоте около 14 кГц крупные цели видит дальше намного, но мелкие цели вообще не видит. Когда поднял частоту до положенных 17.6 кГц мелкие начал видить но на большие цели дальность обнаружения уменьшилась. Это всё к тому что самому сделать реально. У меня на всё ушла неделя. Мультиметр показывает AC до 1- й тысячной вольта. Вместо генератора для настройки был подключен сам МД.

[auto-doc]

Сделал на Тежон DD катушку...

Приветствую. Возникло несколько вопросов по вашей катушки на 14 кГц, задал через л/с. С уважением.

[NikoLao]

Спросите тут. Всем интересно.

[крот.ру]

Всем доброго ! Тоже возникла идея сделать самодельную "моно" катушку для Джимакс-2, ребята, подскажите, мож кто мастерил ? 4,6 кГц. с ув.

[auto-doc]

Спросите тут. Всем интересно.

ув.TejonMono, заинтересовала ваша работа в этой области.
Скажите:
- " Экранировал фольгой пищевой" , почему не стали делать графитом экран?
- конденсаторы я так понял вы оставили в блоке без изменением когда настраивали на на 14 кГц? А сколько витков на TX и RX для 14 кГц?
- шаблон для катушки вы для 14 кГц использовали что в теме?
- "У меня получилось 35 проводом 0.4. Катушка RX 150 витков провода 0.2." это для какой частоты?
- "По глубине разници не заметил". А вы проверяли по воздуху или в грунте. И какие цели мелкие или крупные были в тесте?
- Был ли опыт в полях с вашей катушкой и на какой частоте? На чем остановились?

Сообщение отредактировано auto-doc: Jul 28 2019, 15:37

[крот.ру]

Да...ребята, тема интересная, только вот Автор темы, последний раз в 2013 г. тут был.... а TejonMono аж в феврале 2019 г. Видимо и я инфу по самодельной катушке не получу....всем Удачи !

Сообщение отредактировано крот.ру: Jul 28 2019, 15:52
