Whites Spectra (Vision) V3i, Общая тема по прибору, обсуждение...

[WaS]

Понятно, сделал так что бы в случае чо   можно было в зад вернуть

ну да.. и это тоже - ну и корпус было лень подбирать, ведь ещё под батарейки держатель нужен, а тут только стенку вырезать и всё
насчет подсумка уже думал, скорее всего так и будет ..или на карабин подвешу, а ремни снять минутное дело

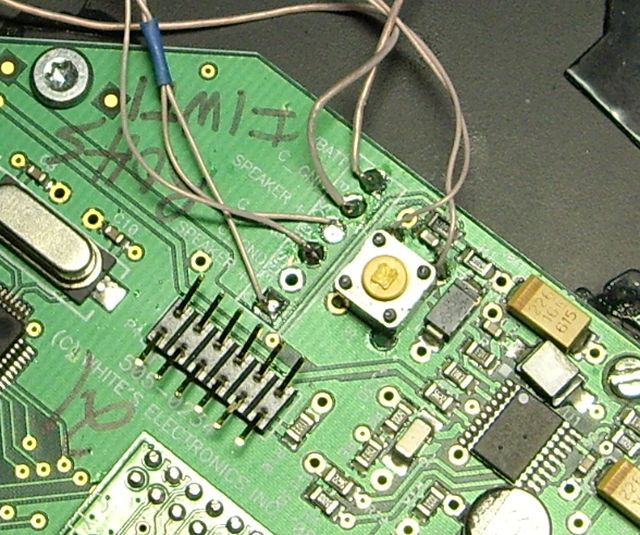

вот фото покрупнее.. снизу вверх по подпаянным проводам - speaker + / speaker_GND / speaker + / GND_Batt / + Batt
..ну и к кнопке включения параллельно подпаял внешнюю кнопку

Сообщение отредактировано WaS: Apr 13 2011, 23:16

Вложенные эскизы изображений

[seacher]

По поводу ржавого и кованного железа, которое звучит цветняком.
Сколько я его уже выкопал, но таки пришел к выводу, что никогда ржавчена не будет идентифицирована, как цветной металл сразу вво всех трех режимах: поиска, пинпойнта, анализа. Обычно уже достаточно показаний в режиме точечного поиска, что бы опредилиться с металлом. Но иногда большие куски железа таки обманывают прибор в этом режиме. Тогда на помощь приходит режим анализа, который всеравно покажет, что это чернина.
Еще один способ идентификции железа, когда оно отдает крайними высокими плюсовыми значениями (+90 и выше) - это появление на дисплее как бы двойных квадратиков, состоящих, например, из зеленого и красноо цветов.
Хотя вижу, что по покааниям прибора под катухой чернина - всеравно копаю. Лопата доказала, что прибор не ошибается.

[SureCatch]

Все получилось как я и предполагал, работа радио ушей на спектре съедает 40-50 процентов питания прибора, вчера работал с обычными ушами и комплект батарей (таких же как в прошлый раз) отработал 11 часов к концу дня напряжение было 9,6в (утром 12,9), настройки были те же, без буста, подсветка 1...
И в первый и во втором случае копал с форумчаниным UWH, он может подтвердить непредвзятость эксперимента .... Короче вывод, если используете радио уши очень тщательно прорабатывайте вопросы питания прибора (особенно при дальних и длительных экспедициях), вариантов масса автомобильные зарядки, генераторы и обычные зарядки, или огромное количество батареек выбирать вам, но если вы копатель выходного дня ничем не заморачивайтесь и смело используйте радио уши....

Сообщение отредактировано SureCatch: Apr 14 2011, 13:30

[dimasm]

Еще несколько слов об инфе.
Все доступные материалы по основам понимания идеологии разработчиков при решении вопросов компенсации грунта в приборах  whites v3 and v3i  в моем архиве занимают 26 листов машинописного текста на EN. Вчера выложил  всего2.5 листа. Для понимания  физики процесса можно потратить приличное время из жизни на опыты методом тыка, и не факт, что  будет достигнут результат. Нужно понимать что, где, когда нужно крутить в приборе и что за этим последует. Каждый  владелец конкретно  не простого прибора v3 and v3i  желает знать о своем  любимце  в идеале все. И если этот оператор не владеет EN, не имеет доступа на форумы за бугром - не означает ,что он не в теме. Инфа - это всего навсего ступень к пониманию сути. И каждый, ее получающий, использует инфу
как он ее понимает. Ключ к прибору это:, ИНФА + ЛИЧНЫЙ ОПЫТ, опыт, который добывается методом проб и ошибок. И по моим убеждениям эта ветка создана именно для взаимного обмена инфой или  указаний пути к ней. Именно по этим причинам я выкладывал материалы для всех пользователей, которые готовил изначально для ответа на свои личные вопросы.

konrod а в этих 26 листах , про градусы пишут ?
которые при отстройке от грунта прибор кажет .
просто вся это теория имела бы законченный вид при наличии объяснения с какого края подходить к градусам ...


***
и вообще на до ли... народ вокруг 40 крутится и ему ничего уже не надо...

[ice]

Парни,внимательней читайте инструкцию на девайс, там про всё написано ... и даже про то, как грамотно настроить энергопотребление
Удачи в полях

[konrod]

На ветке ранее выкладывались эти таблицы. Но там все в футах и дюймах, а не в метрах. Поэтому до сути не докопаться. Но в них имеется формула расчета фильтра для грунта. Именно по этой причине я и начал выкладывать материал с этого. Конечно все основные мысли в вопросах и ответах умных забугорных дядек я выложу. Там много чего интересного и полезного, в том числе и ответ на Ваш вопрос. Существуют особые чертежи - номограммы, с их помощью можно не производя расчетов получать решение системы уравнений к коим относится и процесс оптимальной настройки прибора. Алгоритм работы компа прибора позволяет на них выйти. Но чтобы построить графики для каждого главного параметра настроек необходимо иметь формулу для его расчета. Вот первая и нашлась.Так собственно и начал подобраться к решению этой интересной для меня задачке. Но, к сожалению, на все времени не хватает. Второе главное в этом всем это то, что показатели минерализации грунта восточной части Англии, по показаниям прибора, очень похожи на Прибалтику. Это означает то, что порядка 25 программ для v3i ,которые у меня сведены в таблицы, можно реально доработать по max. глубине в грунте с учетом возможности контролируемого увеличения или уменьшения минерализации грунта на моем стенде. Пока занят прогами для XP DEUS, потом АТ ПРО для жены и только потом доберусь до v3i. Вот собственно и все, надеюсь стало понятнее идея. И весь прикол в том,что нарабатывать материал нужно только на штатных прогах путем изменения характеристик по спец.методике.

[Samurai Spirit]

По поводу ржавого и кованного железа, которое звучит цветняком.
Сколько я его уже выкопал, но таки пришел к выводу, что никогда ржавчена не будет идентифицирована, как цветной металл сразу вво всех трех режимах: поиска, пинпойнта, анализа. Обычно уже достаточно показаний в режиме точечного поиска, что бы опредилиться с металлом. Но иногда большие куски железа таки обманывают прибор в этом режиме. Тогда на помощь приходит режим анализа, который всеравно покажет, что это чернина.
Еще один способ идентификции железа, когда оно отдает крайними высокими плюсовыми значениями (+90 и выше) - это появление на дисплее как бы двойных квадратиков, состоящих, например, из зеленого и красноо цветов.
Хотя вижу, что по покааниям прибора под катухой чернина - всеравно копаю. Лопата доказала, что прибор не ошибается.

По частотам? Или звуку? Не всегда.
Если есть желание обсудить подробнее варианты мозгового отсечения звенящего черного металла, можно попробовать, но хотя бы в понятных и относительно сопоставимых величинах.
Сегодня удил на поляне с небольшим количеством ржавого железа и кованых заморочек.
Катушка стандартная. Программа Mixed Mode Pro - Accept -95 to +95; Recovery Delay – 90; S.A.T. – 10; Ground Filter-5 Band. Все остальное как в программе на V3, кроме опций связанных с визуализацией.
Phase (VDI -88), замеры в разных местах, на этой поляне величина практически постоянная. Звенел, с высоким плюсовым VDI, и тонкий плоский ржавый металл, и кованные разнокалиберные штучки. И в Analysis тоже плюс, с неплохим графиком. Говорю о глубоких целях. Что у Вас по настройкам?
Какие настройки в Analysis: заводские, Ваши или в режиме Match Search –on?

Для разрядки. На одну из выловленных монет, при устойчивых показаниях глубины в 9,5 дюймов и правильном балансе (кстати, Lock Track, offcet +2), прибор выдал классику – устойчивое VDI +95 (при неоднократных проводках пару раз скакнуло в -95). На воздухе монета показала VDI +72. Вот она.


Вложенные эскизы изображений

[UWH]

Все получилось как я и предполагал, работа радио ушей на спектре съедает 40-50 процентов питания прибора, вчера работал с обычными ушами и комплект батарей (таких же как в прошлый раз) отработал 11 часов к концу дня напряжение было 9,6в (утром 12,9), настройки были те же, без буста, подсветка 1...
И в первый и во втором случае копал с форумчаниным UWH, он может подтвердить непредвзятость эксперимента .... Короче вывод, если используете радио уши очень тщательно прорабатывайте вопросы питания прибора (особенно при дальних и длительных экспедициях), вариантов масса автомобильные зарядки, генераторы и обычные зарядки, или огромное количество батареек  выбирать вам, но если вы копатель выходного дня ничем не заморачивайтесь и смело используйте радио уши....

Подтверждаю. Если в первый выезд прибор жрал батарейки как бегемот веники, то во второй с проводными ушами показал аппетит более чем умеренный.

[Samurai Spirit]

konrod а в этих 26 листах , про градусы пишут ?
которые при отстройке  от грунта прибор кажет .
просто  вся это теория имела бы законченный вид при наличии объяснения с какого края подходить к градусам ...
***
и вообще на до ли...    народ вокруг 40 крутится и ему ничего уже не надо...

Парни,внимательней читайте инструкцию на девайс, там про всё написано ... и даже про то, как грамотно настроить энергопотребление
Удачи в полях

Как меня на части не порвало?!
Азохен вэй!... Это ж надо, прощелкать такую красоту!… Шутка? Ну и что там в той инструкции? Куда она способна, ежели под боком вездесущий виртуальный плагиатор с философией беспробудной посредственности, под кодовым названием "Антиспектра". Столько листов… Оно, конечно, вдруг бумага хорошая и не жесткая можно и оставить. Внимательнее к постам…у Dimasm главная мысль в этом - ! Молод, а так вкрутить…Талант! А ты, инструкция… !!!

[ice]

По частотам? Или звуку? Не всегда.
Если есть желание обсудить подробнее варианты мозгового отсечения звенящего черного металла, можно попробовать, но хотя бы в понятных и относительно сопоставимых величинах.
Сегодня удил на поляне с небольшим количеством ржавого железа и кованых заморочек.
Катушка стандартная. Программа Mixed Mode Pro - Accept -95 to +95; Recovery Delay – 90; S.A.T. – 10; Ground Filter-5 Band. Все остальное как в программе на V3, кроме опций связанных с визуализацией.
Phase (VDI -88), замеры в разных местах, на этой поляне величина практически постоянная. Звенел, с высоким плюсовым VDI, и тонкий плоский ржавый металл, и кованные разнокалиберные штучки. И в Analysis тоже плюс, с неплохим графиком. Говорю о глубоких целях. Что у Вас по настройкам?
Какие настройки в Analysis: заводские, Ваши или в режиме Match Search –on?

Для разрядки. На одну из выловленных монет, при устойчивых показаниях глубины в 9,5 дюймов и правильном балансе (кстати, Lock Track, offcet +2),  прибор выдал классику – устойчивое VDI +95 (при неоднократных проводках пару раз скакнуло в -95). На воздухе монета показала VDI +72. Вот она.

Думается, что не большой завал в железо из-за плюсового оффсета ... но это теория

[Samurai Spirit]

Думается, что не большой завал в железо из-за плюсового оффсета ... но это теория

Осознаю! Но наши ценности в полях тяготеют всё боле к мелочевке, ну такой себе серебристой, ну, и кому как повезет - желтоватой.. Спасибо, Ice! Может завтра будет дождь, так распишу (попытаюсь), свой алгоритм в поле по этой теме. На суд, так сказать общественности.

[Samurai Spirit]

СПЕКТРА
металл в режиме Mixed Mode в отрицательном диапазоне чисел VDI – от -95 до -1. Прикладная механика.
А вот с чего начать? Это, как с чужой женщиной не знаешь, как начать, а позже и хуже того, как закончить

Вначале несколько тезисов для ясности.
1). Все наблюдения связаны с использованием программы Mixed Mode Pro с accept -95 to +95, фильтр подобран по минерализации и самый медленный из двух возможных. Настройки скоростей, чуйки и предварительного усиления до стабильной работы прибора. Баланс в Lock Track, offcet в плюсе (+). Настройки звуков заводские, Tone ID в "on". Поляна среднестатистическая: на три-пять проводок катушкой, минимум, один характерный для черного металла сигнал – от черного или цветного металла (напоминаю, речь о минусовом диапазоне).

2). Из инструкции: "Обычно для поиска золота и никеля лучше подходит частота 22,5 кГц; для поиска латуни – частота 7,5 кГц, для поиска серебра/меди – частота 2,5 кГц". Тут же замечаем, что самая высокая частота, в тоже время, самый большой любитель низкопроводящего металла, т.е. и черного тоже. А 2,5 кГц, в том числе, черного размерного.

3). Речь идет о сигналах, которые я (учитывая рекомендации производителя и свой опыт) называю глубокими – от 6 дюймов и более…

4). Глубокие цели в зависимости, как минимум, от их размеров, могут сбивать с толку и Сигнаграф и Анализатор и оператора. И никуда от этого не денешься.

Вот такое предисловие при малом количестве личных наблюдений. А без него, ну, никак.

По опыту (долго копал все подряд), отрицательный диапазон чисел VDI подразделяю на четыре сектора. Крайние числа секторов и без объяснений понятно, что условны.

а) -30 до -1;
б) -60 до -30;
в) -93 до -61;
г) -95 до -94.

Первый сектор. При получении сигналов от целей, подпадающих в первый сектор – всегда выкапываю цель.

Второй сектор. При получении сигналов от целей, подпадающих во второй сектор, всегда внимательно обхожу цель вокруг с неоднократной проводкой катушкой над целью. Если числа VDI при каком-то угле проводки начинают "плюсовать", т.е. уменьшаться в своих значениях, иначе говоря, стремиться к нулю, выкапываю цель. Как правило, оказывается какой-то мелкий цветняк (фрагменты), но иногда и хорошие мелкие цели. Первоначальное попадание цветных целей, в крайне низкие значения этого сектора объясняю для себя глубиной залегания цели, ее формой, ориентацией в земле и ориентированностью катушки к цели и другими известными обстоятельствами.

Третий сектор. Иногда проверяю цель "Х" образным движением катушки и, нажимая триггер, зрю частоту. Ежели доминирует 22,5 кГц (вроде как глубоко, а она правит бал по железу, даже после 8-9 дюймов ) – прохожу мимо. А коли 2,5 кГц – определяюсь в чувствах и осторожно выкапываю.

Четвертый сектор. Внимательно изучаю сигнал и, как правило, снимаю 3-4 дюйма земли, для проверки сигнала. При стабильном -95 to +95 – однозначно выкапываю.

PS: этот метод не панацея, но хорошо зарекомендовал себя на битых площадях третьими лицами, а также после самого себя хорошего.
Несостоявшегося литератора прошу строго не судить, потому как я средней руки юрист, а не писатель. И по совместительству ученик-детекторист
Все ИМХО.
"Позови меня степь, позови меня поле…"

[dimasm]

СПЕКТРА
металл в режиме Mixed Mode в отрицательном диапазоне чисел VDI – от -95 до -1. Прикладная механика.
...

интересная информация

[Валентинович]

интересная информация

жуть какая интересная!

[konrod]

Почитал на ветке советы умельцев по ушам к спектре и решил переделать свои.
Купил радионаушники диапазона FM и частотой 86MHz с дистанцией уверенного приема сигнала от преобразователя - передатчика до 30м. Передатчик подключается через штекер 3.5мм. к гнезду для наушников металлоискателя любого типа (фото 2). Для питания приемника и передатчика используются пальчики ААА по 2 шт.на примочку. Тип наушников : IT-HP904 FM. Разобрал уши от спектры и вытащил плату,которую установил в левый наушник "intex" - (В)рис.1. Предварительно удалил в корпусе наушника гнездо для пальчиков и 3 стойки под шурупы. На плате разместил Li-Pol аккум на 850mAh, 3.7v.(С) рис.1. Установил кнопку для включения штатного выключателя наушников от спектры(рис.5). Подключение к проводам выполнил с помощью штатного разъема и подобранных штекеров к нему(В) рис.1. Радиоприемник УКВ с диапазоном 84-108MHz. оставил в левом ухе. Под платой установил переключател режимов работы (рис.4).В итоге получился наушник ,в котором совмещены: Штатная Плата от ушей к v3i, радиоприемник УКВ, возможность работы с любым металлоискателем через провод и возможность работы с любым металлоискателем без провода путем подключения передатчика к гнезду наушников.При желании всегда можно вернуть плату ушей спектры в штатные наушники - т.к все сделано без паек на ней. Зарядка аккума производится ЗУ от ДЕУСа через мини USB. Вот такой получился комплект - сравнение на фото 6. Вес стерео наушников получился 180гр., а штатные от спектры весили 470гр.


Вложенные файлы
 img103.pdf ( 89.49Кб ) Количество скачиваний: 211
 img104.pdf ( 60.52Кб ) Количество скачиваний: 159

[глас]

Почитал на ветке советы умельцев по ушам к спектре и решил переделать свои.
Купил радионаушники диапазона FM и частотой  86MHz с дистанцией уверенного приема сигнала от преобразователя - передатчика до 30м. Передатчик подключается через штекер 3.5мм. к гнезду для наушников металлоискателя любого типа (фото 2). Для питания  приемника и передатчика используются пальчики ААА по 2 шт.на примочку. Тип наушников : IT-HP904 FM. Разобрал уши от спектры и вытащил плату,которую установил в левый наушник "intex" - (В)рис.1. Предварительно удалил в корпусе наушника гнездо для пальчиков и 3 стойки под шурупы. На плате разместил Li-Pol аккум на 850mAh, 3.7v.(С) рис.1. Установил кнопку для включения штатного выключателя наушников от спектры(рис.5). Подключение к проводам выполнил с помощью штатного разъема и подобранных штекеров к нему(В) рис.1. Радиоприемник УКВ с диапазоном 84-108MHz. оставил в левом ухе. Под платой установил переключател режимов работы (рис.4).В итоге получился  наушник ,в котором совмещены: Штатная Плата от  ушей к v3i, радиоприемник  УКВ, возможность работы с любым металлоискателем  через провод и  возможность работы с любым металлоискателем  без провода путем подключения передатчика к гнезду наушников.При желании всегда можно вернуть плату ушей спектры в штатные наушники - т.к все сделано без паек на ней. Зарядка  аккума производится ЗУ от ДЕУСа через мини USB. Вот такой  получился комплект - сравнение на фото 6.  Вес  стерео наушников получился 180гр., а штатные от спектры весили 470гр.

+1.

Я вот думаю инженерам надо каждый день читать эту ветку.

[Samurai Spirit]

+1.
  Я вот думаю инженерам    надо каждый день читать эту ветку.

Так, окромя инженеров никто и не читает, а тем более не пишет
А ежели сурьёзно, представляется с легкостью, такой себе инженер, безусловно в отпуске, с ноутбуком на диванчике. На дворе надоедливый аглицкий дождь. В правой руке кофе. Левая, не торопясь, чем-то занята… И, при каждом форс мажоре в 3,2 мл, возвращается глазами к началу технического поста, а конструкторские посты в этой ветке с форс мажором в 15 мл – зубрит на память .

[Samurai Spirit]

интересная информация

жуть какая интересная!

Спасибо мужики за проявленный интерес к опусам дилетанта. Главная идея всей писанины в том, что "бывают дни, когда опустишь руки..". Нет, это не то. Бывают очень хорошие цели, которые прикрываются минусом, прячутся. И не только в диапазоне -20 – 0. А с помощью умницы Спектры мы можем отправить их в наши рюкзаки.. . Доброй охоты!

[konrod]

Так, окромя инженеров    никто и не читает, а тем более не пишет
А ежели сурьёзно, представляется с легкостью, такой себе инженер, безусловно в отпуске, с ноутбуком на диванчике. На дворе надоедливый аглицкий дождь. В правой руке кофе. Левая, не торопясь, чем-то занята… И, при каждом форс мажоре в 3,2 мл, возвращается глазами к началу технического поста, а конструкторские посты в этой ветке с форс мажором в 15 мл – зубрит на память .

Вот именно,"Каждому - свое". Кто-то лосины на прибор шьет своими руками ,кто-то с проводами копается. Однако могут свое воплотить,если захотят.

[dimasm]

Спасибо мужики за проявленный интерес к опусам дилетанта. Главная идея всей писанины в том, что "бывают дни, когда опустишь руки..". Нет, это не то. Бывают очень хорошие цели, которые прикрываются минусом, прячутся. И не только в диапазоне -20 – 0. А с помощью умницы Спектры мы можем отправить их в наши рюкзаки.. . Доброй охоты!

Спасибо

... Ну вот.. минусовые значения я себе разными цветами разрисовал по секторам ( выше описанным) , а с плюсовыми что делать ? Копаем все что звенит !?

На экспе 2 я почти всегда так делал...
