Fisher F-75 излом рукояти..., сломалось крепление

[Noname]

Уважаемые коллеги, пользователи Fisher F-75/T2, в нашем хобби присутствуют такие предметы эксплуатации как МД, они естественно ломаются.. в первую очередь подвержены узлы, на которые ложится нагрузка, в случае с F-75/T2 это рукоять, за которую мы держим детектор... у данного прибора ломается внутренний кронштейн, который находится непосредственно, в самой рукояти металлоискателя...



Вешеобозначенная втулка расположена в самом корпусе дисплейного модуля..



Извлечение и ремонт, в принципе можно сделать самостоятельно... Если ваш прибор гарантийный, можете сразу закрыть эту тему и отнести металлоискатель по гарантии, вам заменят данный девайс в сервис-центре, если же гарантия прошла, то можно самостоятельно его заменить... Первое, что понадобится.... это раскрутить дисплейный модуль, задняя крышка которого крепится на 4-х саморезах. После вскрытия, вы увидите следующую картину..



Девайс который сломался, точнее его верхняя часть, крепится к задней крышке 2-мя саморезами... откручиваем. Но вот незадача, через крепление проходят провода, ничего не надо перекусывать, сейчас исправим.



Нам потребуется отпаять 4 данных провода, не волнуйтесь... каждый из них имеет свой цвет и на самой плате обозначен, какой куда... не ошибётесь.. Надеюсь паяльником пользоваться каждый умеет, конечно желательно что бы паяльник был с небольшим, острым жалом, использовать кастрюльные паяльники в этот раз не будем.



Далее нам потребуется снять смягчающую накладку на рукоять...



И открутить 5 саморезов...



В заветной ручке будет вторая часть сломаной детальки... вот и она...



Хлипковата? Думаю нет... но звено конечно слабое... не рекомендуется бросать прибор, так что бы на дисплей приходились резкие удары, всё действует на излом... Спасибо огромное Ярославу Трегубову, представителю Bounty Hunter в РФ.... у него и оказалась заветная деталь, которую мы успешно и заменили... Кстати всё это касается и T2... При сборке... проведите все показанные операции, но... в обратном порядке... Единственное в чём может возникнуть вопрос, это в возвращении на место резиновой ручки, процесс следующий:

1. собираем рукоять, прикручиваем только эти, 4 болта.



2. одеваем резиновую ручку
3. продеваем провода через заменённую пластмассовую часть, вставляем заменённую пластмассовую деталь в паз
4. слегка "стягиваем" вниз одетую резиновую ручку
5. прикручиваем последний болт

Удачи в полях..

[kot_4600]

Про подобную поломку слышал уже пару раз. Но лично не видел. Спасибо! Познавательно. Хлипковаты стали финишеры. То блок отломается, то штанга треснет. Старые модели были не в пример крепче.

[Alessio]

Очень, очень актуальная для меня тема. И главное во время... На днях произошло немыслимое: собираюсь на коп, открываю сумку с прибором... а там... ну, в общем то, о чем идет речь. Повис мой блочек на ручке на красном проводке аки петушок со свернутой шеей. Что уж там произошло не знаю, отсутствовал 10 дней дома.
Завтра ехать на коп, а у меня такое горе приклюсилось. Взял, конечно, проверенный баунтик, но настроение уже не то...
Неужели нет альтернативы - склеить или саморезом стянуть как-то. Прибор призовой, не знаю как насчет гарантии, но думаю, что на мех. поломки она не распространяется, да и далековато нахожусь от центра...
Вот бы у Ярослава нашлась еще одна такая запчасть за отдельную плату? Был бы весьма благодарен... А пока стянул канцелярскими резинками, чтобы провод не порвался и кумекаю, что делать... Вот такая не веселая история...

[alef]

Была у меня беда такая.Я рапаявать провод не стал(полевые условия),а разрезал вдоль пенку,снял кронштейт склеил эпоксидкой,предворительно проплавил вертикально шилом в четыре точки сам кронштейн и отломаный кусок.
Прикрутил склееную деталь в блок и не осаживая до конца в ручку,промазал ещё раз эпоксидкой места стыковки и поставил блок по месту на ручке.Стянул резинками через голову и штангу.На следующий день поставил пенку на рукоять и обмотал изолентой.

[Noname]

Можно конечно и собственными силами, склеивать, и прочее, но лучше поставить оригинал...

Вот бы у Ярослава нашлась еще одна такая запчасть за отдельную плату? Был бы весьма благодарен...

Я думаю что он не откажет, позвоните ему... телефоны есть на его сайте..

http://www.bountyhunter.ru

[Alessio]

Спасибо за совет

[alef]

Noname все правильно описал, но рукоятку можно не разбирать: нужно оттянуть сверху неопреновую оббивку и выкрутить верхний винт, деталь крепления блока в рукоятке фиксируется только им. Остальное - по инструкции Noname.

Эх,ещё бы прикупить эту деталь .....

[NAS]

Эх,ещё бы прикупить эту деталь .....

Как вариант можно так же обратиться к официалам http://www.gruntovik.ru/ там такие тоже есть.

[lvl]

у меня тож хотела сломатся почти - в рейкоме усе сделали как надо и по гарантии.

так же к спецу обратился с просьбой повторно покрыть плату лаком.

Он же покрыл вторичным слоем водоизоляционным лаком всю плату, теперь включая разъемы и пайку (все таки когда вода просочилась, провода с пайкой намокли).
Но в любом случае весь мокрый насквозь прибор пахал как часики, в отличие от прошлого одиночного тестового выезда в конце прошлого сезона.

когда любой мало-мальский дождик,влага - и здравствуй, помехи.

Сообщение отредактировано lvl: Jul 21 2011, 22:46

[alef]

Сегодня встречался с Ярославом(Metaldetector.ru),все вопросы по запчастям решены,четко и оперативно!
Очень приятный в общении человек,без проблем пошёл на встречу,за что ему огромная благодарность!+1

[keyspec]

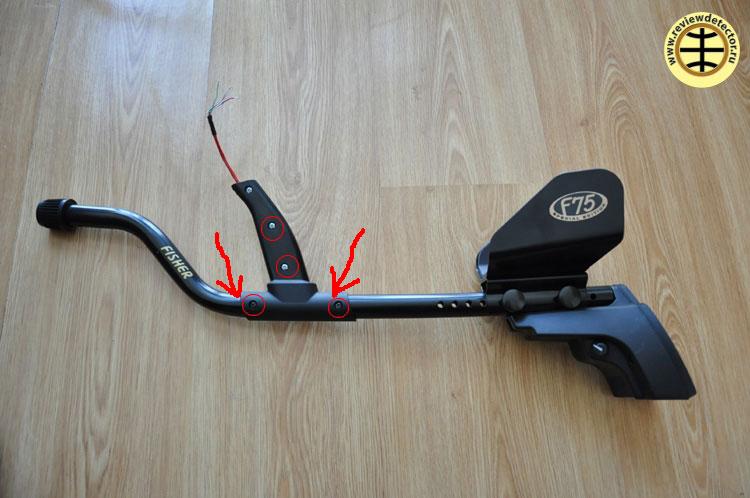

Из личного опыта.Нада следить за отмеченными болтами, тоесть подтягивать вовремя.Люфт ведёт к перелому S- образной штанги в месте переднего болта.Накладка ручки служит как бандаж добавочногокрепления на штанге из за очень больших отверсвий под зти болты.Както так.

Вложенные эскизы изображений

[vintus]

Из личного опыта.Нада следить за отмеченными болтами, тоесть подтягивать вовремя.Люфт ведёт к перелому S- образной штанги в месте переднего болта.Накладка ручки служит как бандаж добавочногокрепления на штанге из за очень больших отверсвий под зти болты.Както так.

Так и есть, у меня заскрипела где-то после 10 копа, потом подтянул болты и все стало нормально

[Noname]

И как Вы к ним (особенно к среднему) доберетесь? Каждый раз блок отпаивать и резинку снимать?

Ярослав, там речь помойму о 2-х болтах... те которые не закрыты резиновой накладкой...

[keyspec]

Ярослав, там речь помойму о 2-х болтах... те которые не закрыты резиновой накладкой...

Точно так.Два нижние болта незакрытые.Я их на Фотке отметил стрелками.Мой горький опыт.

[Alessio]

Сегодня получил от Ярослава посылку с заветной деталью... Хочется от души поблагодарить его за моментальное решение проблемы и пожелать ему успехов во всех его делах!
Завтра, следуя вышеизложенной инструкции, произведу ремонт.
Теперь, имея печальный опыт, буду втройне внимательней следить за прибором, а именно: не допускать боковых ударов при опускании прибора на землю, не подвергать давлению на эл. блок сверху другими предметами, не хранить прибор в сумке, особенно на полу в темной кладовке и т.д.

[Anty]

Мешок с цементом свалился на прибор и ... ручка-капут. Спасите-помогите!!!

[Borisoff]

Хорошее место для перевозки прибора выбрали. Печально но не смертельно

[Anty]

Хорошее место для перевозки прибора выбрали. Печально но не смертельно

Да ну, по глупости попал - F-75 положил в ноги на пол, а цемент на заднее сиденье. Лень было, понимаете ли, прибор поднять, думал - доеду, благо не так далеко. Вот мешок то сверху и грохнулся - хрусть, как говорится, и пополам... Голову выдрало, но проовода целы и все вроде работает.

[Borisoff]

Так обратитесь выше по теме,кто через это прошёл

[Alessio]

Мешок с цементом свалился на прибор и ... ручка-капут.  Спасите-помогите!!!

Клеить бесполезно (пробовал - дихлорэтан не берет, проверено) . Другим клеем неадолго. Выточить - немыслимо. Вывод - только новая деталь...
