Универсальное зарядное устройство IMAX B6, Обзор, тесты, обсуждение

[MS]

На форуме часто появляются вопросы с просьбой порекомендовать зарядное устройство для аккумуляторов металлодетектора. Самым распространённым типом аккумуляторов являются NiMH, а бесспорными лидерами среди зарядных устройств (ЗУ) для них являются MAHA и La Crosse (Technoline). Однако эти устройства имеют известные неудобства связанные с невозможностью заряжать аккумуляторы прямо в металлодетекторе (в моделях имеющих такую возможность) и заряжать другие типы аккумуляторов. Последнее связанно с тем, что многие поисковики зачастую переходят на использование других типов аккумуляторов (Pb, Li-Ion, Li-Pol), что связано с желанием увеличить время работы металлодетектора или использовать более дешёвые источники питания. В данном случае известные ЗУ оказываются бесполезными.

В настоящее время для своих металлодетекторов я использую два типа аккумуляторов - NiMH и Pb, но в ближайшее время в практику войдёт использование LiIon. Очевидно, что обзаводиться и пользоваться тремя ЗУ дорого и весьма неудобно. Поэтому возникла необходимость найти универсальное решение для заряда распространённых типов аккумуляторов. При этом было важно обеспечить контролируемые заряд и разряд, чтобы максимально долго и эффективно использовать дорогостоящие аккумуляторы.
Как оказалось ЗУ о отвечающее моим требованиям существует и давно используется в практике моделистов и страйкболистов. Это универсальное микропроцессорное зарядное устройство IMAX B6. Самым неприятным моментом оказалась, как зачастую это бывает - цена устройства в России. В итоге, ЗУ было куплено в Китае за 25$ с учётом доставки. Через три недели я получил коробку, в которой находились само ЗУ, набор кабелей и инструкция на английском языке.



IMAX B6 имеет качественный анодированный алюминиевый корпус, двухстрочный экран с подсветкой и четыре кнопки для управления и программирования устройства. По бокам расположены гнёзда для подключения источника питания, аккумулятора, балансирующих цепей. Также имеется гнездо для подключения датчика температуры или кабеля для связи с компьютером.

Руководство по эксплуатации IMAX B6 на русском языке (ссылка). Не удивляйтесь, что инструкция описывает другое ЗУ - поскольку ЗУ оказалось удачным, оно имеет много клонов.

Спецификация
Напряжение питания 11 – 18 В постоянного тока
Максимальная мощность заряда 50 Вт, разряда 5 Вт
Диапазон тока заряда 0.1 – 5 А, разряда 0.1 – 1 А
Ток подкачки для балансира литиевых батарей 300 мА/элемент
Количество элементов NiCd/NiMH в сборке 1 – 15 шт
Количество элементов LiIon/Polymer в сборке 1 – 6 шт
Напряжение для работы со свинцовыми (Pb) батареями 2 – 20 В
Вес 273 г
Габариты 133 х 87 х 33 мм

Особенности IMAX B6

Интеллектуальное управление процессами
Каждая программа в ЗУ контролируется ограничением параметров установок и различными датчиками, поэтому при возникновении проблемы, немедленно прерывается процесс заряда/разряда, а на экран выводится сообщение о неисправности. Все установки могут быть сконфигурированы пользователем.
Высокая мощность
ЗУ имеет высокую выходную мощность до 50 Ватт, и может заряжать/разряжать до 15 элементов NiCd/NiMH, а также заряжать до 6 литиевых элементов с максимальным током 5 А.
Встроенный балансир напряжений для литиевых батарей
ЗУ имеет встроенный балансир для работы с литиевыми батареями, состоящими из 2, 3, 4, 5 и 6 элементов LiIo/LiPo/LiFe.
Балансирование индивидуально каждого элемента при разряде
ЗУ может также отслеживать и балансировать каждый элемент литиевой батареи в процессе разряда. Если напряжение одного из элементов меняется некорректно, процесс прерывается и выводится сообщение об ошибке.
Поддержка всех основных типов литиевых батарей
ЗУ работает с тремя основными типами литиевых батарей: LiIo, LiPo а также с перспективными батареями LiFe.
Режимы для литиевых батарей «Fast» и «Storage»
Режим «Fast» позволяет сократить время заряда батареи, а режим «Storage», позволяет подготовить батарею для длительного хранения (консервации).
Максимальная безопасность с Delta Peak
ЗУ автоматически прерывает процесс зарядки (для NiCd/NiMh батарей) при достижении 100 % заряда батареи. Принцип действия основан на мониторинге разницы напряжений, называемый Delta Peak.
Автоматически выставляемый ток в процессе заряда никелевых батарей
Вы можете выставить верхний предел зарядного тока при заряде NiCd или NiMH батарей (режим «Auto»). Это полезно для NiMH батарей с низким внутреним сопротивлением и емкостью.
Ограничение по емкости
В настройках ЗУ можно задавать ограничение по емкости, по достижении которого, процесс заряда будет прерываться. Значение параметра емкости можно вычислить по формуле: ток заряда помноженный на время заряда.
Ограничение по температуре (при подключении термодатчика)
Процесс заряда также может дополнительно контролироваться термодатчиком. Если температурный предел достигнут, процесс будет автоматически прерван.
Ограничение по времени
Можно ограничивать время процесса, чтобы избежать любых возможных
дефектов.
Контроль входного напряжения
Чтобы защитить автомобильную батарею, используемую как источник питания для ЗУ от сильного разряда, микропроцессор постоянно контролирует входное напряжение. Если оно понижается ниже определенного предела, процесс будет закончен автоматически.
Загрузка/сохранение данных
Для удобства пользователя возможно использовать 5 ячеек для хранения данных по зарядке/разрядке разных типов батарей. Пользователь может вызывать/корректировать эти данные в любое время.
Циклер
Для NiCd/NiMH аккумуляторов возможно использовать последовательные операции заряда/разряда, в любом направлении (до 5 циклов), что позволяет тренировать аккумуляторы.

Однако IMAX B6, кроме обилия достоинств и универсальности, имеет три недостатка.
Первый состоит в том, что при работе с двумя и более NiCd/NiMH аккумуляторами процесс заряда/разряда не индивидуален для каждого аккумулятора. Устройство воспринимает группу элементов как один аккумулятор. Данная проблема становится ничтожной при работе с новыми аккумуляторами из одной партии. В противном случае, имеет смысл перед групповой работой привести каждый аккумулятор к равным условиям (оттренировать и зарядить/разрядить).
Вторым недостатком является то, что для использования ЗУ в домашних условиях требуется внешний блок питания. Однако этот недостаток обращается в достоинство, когда требуется использование ЗУ в автомобиле. С другой стороны, существует модификация IMAX B6ac со встроенным блоком для работы от сети 220В. В крайнем случае можно подключить ЗУ к блоку питания компьютера.
Третьим несущественным недостатком является необходимость в программировании ЗУ через англоязычное меню. Но наличие возможности сохранения пользовательских программ на конкретные типы аккумуляторов требует однократной работы.

Несмотря на описанные недостатки, IMAX B6 оказывается значительно лучше обычных зарядных устройств для группового заряда NiCd/NiMH аккумуляторов (в том числе для аккумуляторов 6F22 – «Крона»). Используя IMAX B6 можно максимально эффективно заряжать аккумуляторы не извлекая их из металлодетектора (в моделях имеющих такую возможность) не опасаясь при этом перезаряда или недозаряда. Появляется возможность форсированного заряда и тренировки аккумуляторов. IMAX B6 можно пользоваться в автомобиле (кстати, ЗУ можно заряжать автомобильный аккумулятор).

Необходимость в использовании IMAX B6 появляется тогда, когда есть необходимость группового заряда аккумуляторов или заряда аккумуляторов разных типов (известны случаи использования Pb и Li-Ion аккумуляторов для питания металлодетекторов). При цене в 750 руб. (включая доставку) IMAX B6 может составить существенную конкуренцию и замену многим ЗУ.

Ниже представлен короткий фотоотчёт тестовой работы с аккумуляторами разных типов LiIo (3.7 В, 1030 мАч), Pb (12 В, 1200 мАч) и 4 х АА (4.8 В, 2700 мАч). Во всех режимах проводился разряд с последующим зарядом номинальными токами. Все этапы пройдены успешно.

[volodya]

Я так понимаю зарядку 8 аккумов в кассете ( на фото) этот прибор будет воспринимать как зарядку одного аккумулятора.
Поэтому некоторые аккумы будут перезаряжаться, а другие недозаряжаться.
А это не есть гуд.

Сообщение отредактировано volodya: Apr 6 2011, 21:32

[MS]

Если кассету набить новыми и одинаковыми аккумуляторами то все они будут работать синхронно и проблем не будет. В противном случае, если кассету сделать из разных аккумуляторов с разным ресурсом, то такая проблема вероятна. Но и тут есть два выхода:
1. Заряжать кассету процентов на 98.
2. Контролировать температуру.
Оба варианта доступны в этом ЗУ. Хоть одновременно.

[Radiomans]

Есть у меня такое устройство под названием EV-650A. Использую его для заряда/тестирования литиевых аккумуляторов для мобильных телефонов. И для заряда/баланса батареи элементов типа 18650. Для этого подходит идеально.
После окончания зарядки пищит громкий сигнал.
Пробовал для тренировки аккумов АА, и что-то мне не понравилось, на старых аккумуляторах иногда ошибается.
Есть подключение по УСБ к компьютеру и программа в комплекте, рисует графики. Функция скорее развлекательная.
Свои деньги это чудо стоит 100%.

[MS]

Пробовал для тренировки аккумов АА, и что-то мне не понравилось, на старых аккумуляторах иногда ошибается.

Подробнее, пожалуйста, что конкретно не понравилось? Вообще, опишите процесс - Вы тренировали всю батарею или аккумуляторы по отдельности?

[volodya]

Если кассету набить новыми и одинаковыми аккумуляторами то все они будут работать синхронно и проблем не будет. В противном случае, если кассету сделать из разных аккумуляторов с разным ресурсом, то такая проблема вероятна. Но и тут есть два выхода:
1. Заряжать кассету процентов на 98.
2. Контролировать температуру.
Оба варианта доступны в этом ЗУ. Хоть одновременно.

Даже новые аккумы могут иметь разные параметры и при зарядке их кучей разница будет только увеличиваться, что сократит время работы прибора от этой кассеты и срок службы аккумуляторов, поэтому для зарядки NiCd/NiMH
аккумуляторов не самый лучший вариант, если только по одному заряжать-тренировать, а это не удобно и долго . Это устройство все-таки лучше для свинцовых и литиевых батарей.
А для NiCd/NiMH лучше Ля кросса, единственный минус которой ее цена.

[MS]

При правильном подходе групповой заряд безопасен. Тем более, что на некоторых известных моделях XP, Minelab и Whites групповой заряд предусмотрен. Я никому не навязываю IMAX B6, я хочу всего лишь показать, что зарядка им лучше штатных ЗУ, которые являются банальными блоками питания без каких либо защит и алгоритмов. Потом и начинаются вопросы типа "а сколько времени заряжать штатным ЗУ?" рискуя, а в большинстве случаев перезаряжая аккумуляторы. Если кассета набита разносортными аккумуляторами, то достаточно ввести в отсек датчик температуры и спокойно оставлять процесс заряда. Зарядка автоматически завершится как только слабый аккум начнёт разогреваться. Если же использовать новые аккумы из одного закупа, то такая проблема ничтожна и крайне маловероятна.

[Radiomans]

Подробнее, пожалуйста, что конкретно не понравилось? .....

В этой зарядке не просто идёт заряд до определённого напряжения, зарядка периодически останавливается на пару секунд, ток ближе к концу заряда тоже снижается автоматически, то есть алгоритмы рассчёта там хитрые.
Это понравилось, и для Лития всё точно и отлично, После прозвучавшего сигнала смотрим на табло и видим ёмкость, которая ушла на заряд элемента.
А аккумы АА я пробовал по одному, НО - аккумуляторы почти убитые, ёмкость около 50% от номинала.
Для нормальных аккумов всё будет отлично, а с моими старыми пару раз заряд не прекращался (отключался после достижения запрограммированного максимума). Термодатчика у меня в комплекте не было, только шнуры и кабель УСБ.

[volodya]

При правильном подходе групповой заряд безопасен. Тем более, что на некоторых известных моделях XP, Minelab и Whites групповой заряд предусмотрен. Я никому не навязываю IMAX B6, я хочу всего лишь показать, что зарядка им лучше штатных ЗУ, которые являются банальными блоками питания без каких либо защит и алгоритмов. Потом и начинаются вопросы типа "а сколько времени заряжать штатным ЗУ?" рискуя, а в большинстве случаев перезаряжая аккумуляторы. Если кассета набита разносортными аккумуляторами, то достаточно ввести в отсек датчик температуры и спокойно оставлять процесс заряда. Зарядка автоматически завершится как только слабый аккум начнёт разогреваться. Если же использовать новые аккумы из одного закупа, то такая проблема ничтожна и крайне маловероятна.

То, что данная зарядка лучше штатных - вне всякого сомнения и еще она достаточно универсальна.А вот что касется введения датчика темпереатуры, то получим недозаряд некоторых аккумов в группе, это факт.

[MS]

Radiomans, спасибо за информацию. В принципе, можно попробовать протестировать зарядку на эмуляторе - лабораторный источник питания и мощный переменник. Хотя Вашего опыта уже достаточно. Я думаю, что под старые аккумы нужно подобрать параметры заряда. У меня где-то валяется почти убитый аккум, на нём потренируюсь.

[MS]

То, что данная зарядка лучше штатных - вне всякого сомнения и еще она достаточно универсальна.А вот что касется введения  датчика темпереатуры, то  получим недозаряд некоторых аккумов в группе, это факт.

Тогда поговорка "паршивая овца всё стадо портит" актуальна как никогда.
Предлагаю рассмотреть следующую ситуацию. Имеем металлодетектор работающий на 8 шт. АА аккумуляторов. К МД можно подключить внешнее ЗУ.
Порекомендуйте, пожалуйста, зарядное устройство для этого случая.

[volodya]

Да в этом случае лучше этого врядли найдешь.
Кстати Вы от чего его запитываете?

[MS]

Да в этом случае лучше этого врядли найдешь.

На самом деле есть варианты есть. Тот же самый Powerex предлагает 3 варианта ЗУ на 8 шт. АА аккумуляторов. Но у них нерегулируемый ток заряда (порядка 1 Ампера), необходимость разбора кассет и цена в разы больше.

Кстати Вы от чего его запитываете?

От БП для сканера. Даже штекер переделывать не пришлось.

[volodya]

Его ведь по идее и от прикуривателя можно запитать, не пробовали?

[MS]

Его ведь по идее и от прикуривателя можно запитать, не пробовали?

Конечно можно. В комплекте есть кабель с крокодилами для подключения непосредственно к автомобильному аккумулятору (при зарядке большими токами). А для работы от прикуривателя кабель примитивный - переходник.

[volodya]

И еще у меня к Вам вопросик.
Вы пробовали сразу несколько боксов с аккумами одновременно заряжать?

[MS]

И еще у меня к Вам вопросик.
Вы пробовали сразу несколько боксов с аккумами одновременно заряжать?

Нет, только 4хАА. Пока не обзавёлся хорошими аккумами. Да вообще мелькает шальная мысль всецело на литиевые аккумы перейти.

[PitonPiton]

И еще у меня к Вам вопросик.
Вы пробовали сразу несколько боксов с аккумами одновременно заряжать?

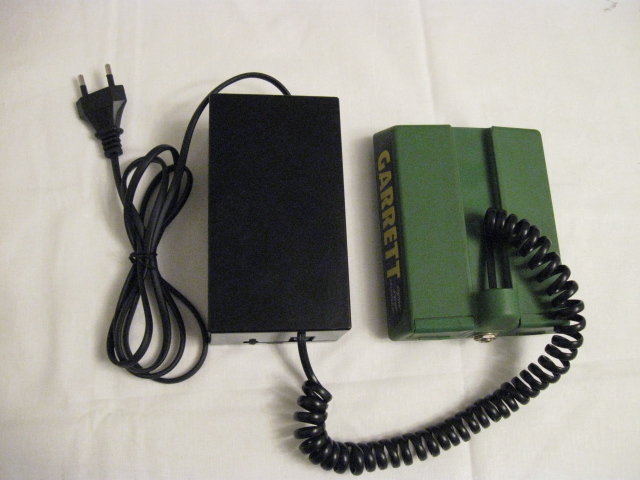

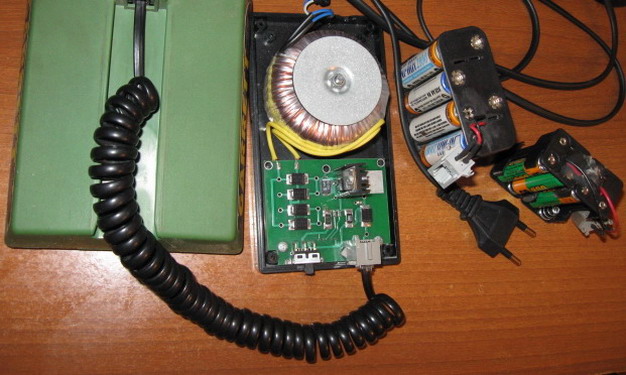

Вот, самодельный зарядник, заряжает от 1 до 8 аккумов.(больше не пробовал).
Схема проста как 3 копейки, но в дорогом исполнение. Работает безотказно.
Если интересно, тут тема об этом заряднике. http://www.reviewdetector.ru/index.php?showtopic=101244&hl=

Сообщение отредактировано PitonPiton: Apr 7 2011, 15:19

Вложенные эскизы изображений

[MS]

Вот, самодельный зарядник, заряжает от 1 до 8 аккумов.(больше не пробовал).
Схема проста как 3 копейки, но в дорогом исполнение. Работает безотказно.
Если интересно, тут тема об этом заряднике.

Ну, во-первых, схему Вы так и не показали. Во-вторых, даже если Вы её покажете, то вряд ли схема будет иметь какие-либо защитные функции.
Вы лучше поделитесь опытом по групповой зарядке аккумуляторов по сравнению с индивидуальной зарядкой каждого элемента. То есть нам интересно знать ухудшились ли эксплуатационные характеристики всей кассеты.

[PitonPiton]

Ну, во-первых, схему Вы так и не показали. Во-вторых, даже если Вы её покажете, то вряд ли схема будет иметь какие-либо защитные функции.
Вы лучше поделитесь опытом по групповой зарядке аккумуляторов по сравнению с индивидуальной зарядкой каждого элемента. То есть нам интересно знать ухудшились ли эксплуатационные характеристики всей кассеты.

Схема обязательно будет, уже рисуют.
Для защиты от короткого замыкания на выходе стоит диод, да вроде больше и не надо.
Аккумуляторы работают до сих пор (6 лет), но всему есть предел. Для фотоаппарата они практически бесполезны. Быстро разряжаются, а в МД держат ещё долго, на 3 световых дня точно хватит!
За 6 лет характеристики кассеты с акумами ухудшились примерно на 20-30%.
