Катушки на Е-ТРАК, делаем сами., фото, производство

[Fuma]

Существует. Кабель суперVHS две экранированные жилы. В кабеле минелаба экранированная жила на Тх имеет большое сечение, если найдете такого сечения кабель, можете его ставить. Реально, то что есть в продаже супер VHS, если хороший, можно применять на Тесоро Tejon. Или брать одну жилу для Rx, для Tx два провода по 1мм сечением.
Но можно попробовать и просто SuperVHS, тоже будет работать. В чем хужесть, покажет только реальный эксперимент.

[komrad.trac]

Разодрал кабель на Коилтеке, действительно одна жила толще другой... А на что толщина жилы влияет? На потерю мощности или добротность? Так вроде Эксповские катухи широкополосные, т.е. низкодобротные? Неужели, так чувствительны к кабелю?
Раньше видел кабеля межблочные,круглого сечения, на два тюльпана,очень качественные, типа ХАЙ-ЭНД(они и пружинками бывают)... Интересно,а там жилы отдельно экранированные? Спасибо!

[Fuma]

Как раз обмотка Тх експлоера высокодобротная. Она имее очень низкое активное сопротивление это 1,2 ома. По идее кабель к такой обмотке должен не мешать прохождению сигнала. Поэтому он такой большой в сечении.
Но как показывает практика,у кабеля рвуться жилки,а датчик продолжает работать. Сколько их должно остаться, чтобы было явно заметным? Поэтому можно попробовать любой кабель. И сравнить.
У межблочных кабелей центральная жила не имеет большого сечения.

[komrad.trac]

Спасибо,Fuma! Буду пробовать, экспериментировать, если что отпишу...

[emkgroup]

...кабель проходит над зоной максимальной чувствительности катушки - над ее продольной осью и во время работы свободная петля гуляет относительно катушки и как раз в зоне максимальной чувствительности, отсюда глюки...
......... кабель телепается внутри штанги, а это МЕДЬ и перемещения кабеля опять же ловит катушка.

По вышеназванным причинам глюков МД практически нет.
В соединительном кабеле катушек используется кабель с лакированными проводками, в том числе и у экрана. Если попробовать пинпоинтером кабель, то пин на него не реагирует, получается что кабель для МД это сверхмелкая цель, как например, тонкая золотая цепочка, то есть МД его не видит. Очевидно, что чем ниже частота работы МД, тем менее он критичен к качеству кабеля. Соответственно и наоборот, на высоких частотах не обладающий вышеназванными свойствами кабель будет уменьшать чувствительность МД на мелкие цели, типа самородного золота или золотой цепочки.

[caution]

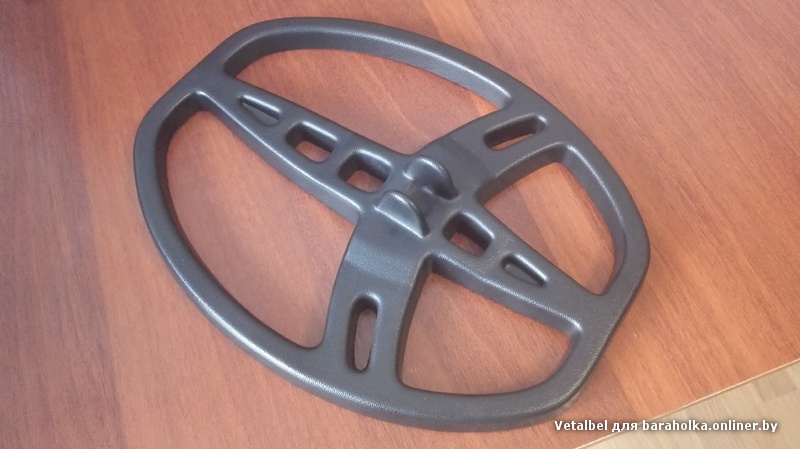

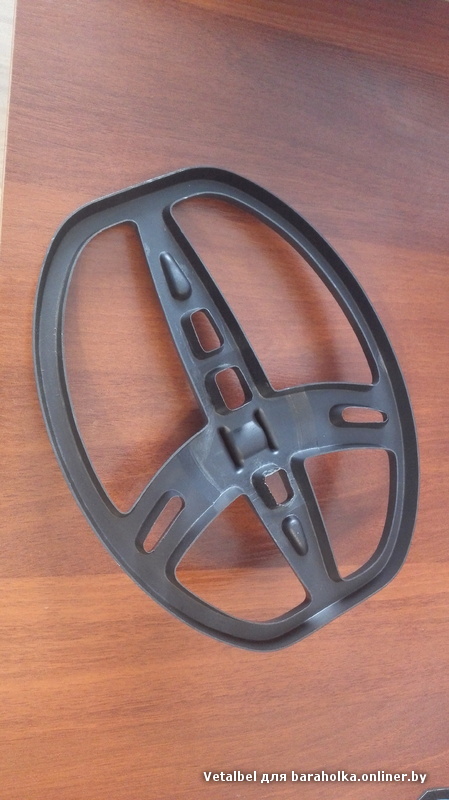

Вот такое у нас в РБ можно найти!
пустой корпус!
Делай что хочешь!

Сообщение отредактировано caution: Apr 5 2015, 22:41

Вложенные эскизы изображений

[Kosheih]

И сколько у вас такие стоят? Только в Российских рублях пожалуйста.

[caution]

600-700руб
22*28 cм.
Корпус Гаррет АСЕ 350
+графитный порошок для заливной смеси где-то 400руб.
Я их не продаю,но могу найти!

Сообщение отредактировано caution: Apr 6 2015, 15:24

[Fuma]

Сделанные давно снайперки пылились в гараже. Последний раз использовал снайперку, которую обозвал КОБРОЙ, два года назад с Е-Траком. Обратил внимание, что в воде она выдает ложный сигнал 10-00. Примерно такой сигнал должна давать золотая мелочь. Сигнал очень сбивал с поисков и оставался, если катушку поднять из воды. На что думать, из-за чего? Наверно потому что самодельная.... так я подумал и забросил эти две снайперки. Хотя при работе с Експлоером СЕ никаких проблем не было. Так же не было проблем и с Е-Траком на суше.
Вчера попытаться выяснить причину этого ложного сигнала. Взял на испытание три катушки две своих, и одну которую сделал Минелаб.
1. Снайперка эллипсом, сделанная по замерам с 5дюймовой ДЕТЕЧ. На нее была надежда, что она будет работать как положено. Но она сразу, как только в воду, стала глюкать. Глюкала она , если водить прямо по мокрому песку. Если носить с отрывом, то работала нормально.
2. Фирменной катушкой можно было водить по мокрому песку,ней была защита.
Но в воде она тоже стала глюкать.
3. И только КОБРА, которая раньше глюкала, в этот раз работала отлично. И в воде, и по мокрому песку. Почему? В ней изменилось лишь то, что я ее покрыл снизу антигравием. Антигравием в качестве защиты. И это оказалось решением проблемы.

Если плотно посадить защиту на герметик у фирменной катушки, возможно и она
будет работать без ложных сигналов.
К чему это написано? К тому, что стоит ли делать катушки самому. Ведь столько много разных катушек есть на свете. БУ катушку можно купить не дорого. Но такой как КОБРА нету. Глубина у нее на уровне минелабовской снайперки, а ширина на 1...2 сантиметра поменьше. В то же время она глубже 5 дюймовой.
Мне она снова занравилась....

[KotKlad]

приветствую
уважаемый Fuma подскажите можно ли сделать моно катушку 10 дюймов для
семейства эксплорер
если можно подскажите что для этого надо

[Fuma]

Катушку Кольцо сделать можно. Нужно намотать передающую обмотку любого диаметра, с резонансной частотой по генератору для катушек, такой какой нужно.
Потом намотать приемную обмотку по тем же критериям.
На передающей обмотке намотать еще одну обмотку, компенсирующую. Компенсирующая обмотка должна соединяться с приемной обмоткой, и намотана быть примерно тем же диаметром, что и передающая. Так как количество витков в этих датчиках небольшое, то думаю для начала компенсирующей хватит 8 витков, и потом отматывать.

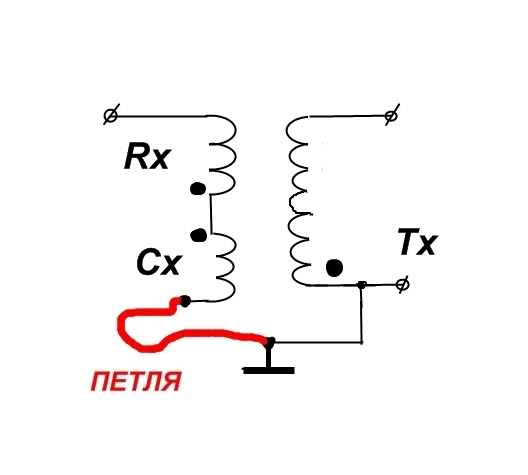

Катушка имеет схему такую, как на рисунке.

Вложенные эскизы изображений

[класик]

Всем здравствуйте, Уважаемый Fuma подскажите пожалуйста, при сведение баланса большой катушки DD 13/10,5 ( обмотки уложены в стандартный корпус, индуктивность и сопротивление норма) катушка на Етрак. Сведение происходит. только при раздвигании обмоток за пределы корпуса. С катушками малого размера проблем нет. Где копать. Заранее спасибо.

[Fuma]

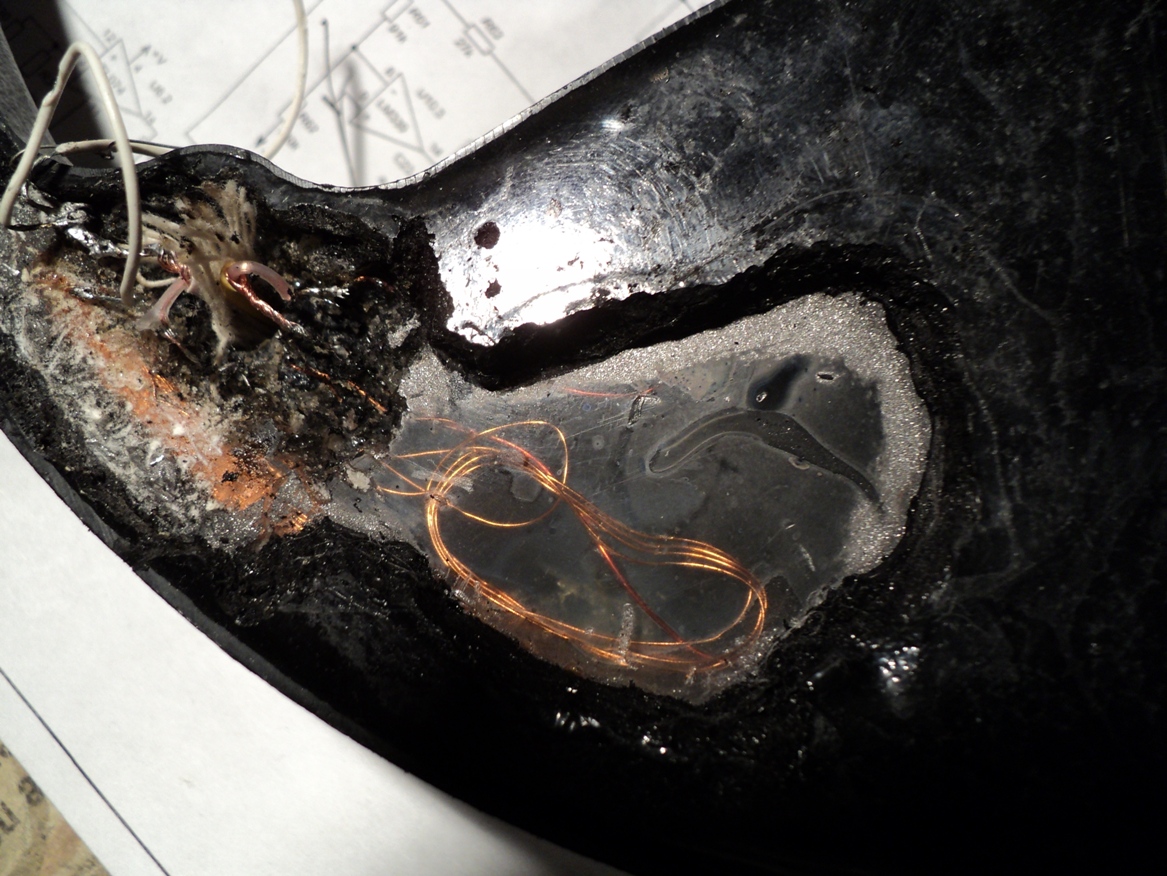

Что значит стандартный корпус? На заводе под корпуса делаются обмотки, мотаются на одной оправке. Одним и тем же проводом всегда. И даже в этом случае делается трансформатор сведения. Берется один конец обмотки RX, лучше тот который идет к экрану, на трех пальцах витков 6....9. Этим моточком найти положение баланса. Там его залить эпоксидкой.
Если с этим не получится, тогда надо менять диаметры обмоток, чтобы они входили в корпус, и сведение получалось.

Вложенные эскизы изображений

[класик]

Здравствуйте. Корпус покупал в разделе Корпуса на катушки. Три катушки меньшего диаметра свелись идеально,наверное напутал с диаметром намотки, и вот вопрос,мотать диаметр больше или меньше.

[Fuma]

Одну обмотку оставьте как есть, а вторую подбирайте.

[Fuma]

Сегодня собрал несколько разбросанных по комнате приборов и сделал замеры их излучения. Замеры не имеют абсолютных значений, потому что не было сравнения с промышленными измерителями магнитных полей. Значения только отнсительные, между разными приборами. Включал прибор, он излучал электромагнитное поле, измеритель замерял это поле, и показывал его величину, отклонением стрелки. Я выбрал отклонение стрелки на цифре 5, разные приборы отклоняли стрелку на цифру 5 на разном расстоянии, от датчика измерителя. Чтобы слабенький Тесоро,
отклонил стрелку на цифру 5, его катушку надо было поднести к датчику на расстояние 12 сантиметров, в то время как мощный Е-Трак отклолнял эту стрелку на расстоянии больше метра. Если поискать разные формулы, то можно обнаружить, что напряженность поля убывает нелинейно, а в какой то 2 или 3 степени. То есть Е-Трак по мощности поля больше Тесоро, как карьерный самосвал БЕЛАЗ, больше легковушки Ока. Это поле излучается датчиком одинаково что вверх, что вниз и даже в стороны. Что есть обяснением тому, что покопался с Е-Траком два часа и устал, а с Тесоро весь день рыл и веселый (по крайней мере для меня).

[Подземный гном]

Спасибо,интересная тема.Вот тоже задумался о наводках с кабеля на катушку.Перемерял пином все катушки-чувствует он провод. Не трещит,конечно,но пикает.Но ваша правда, все катушки на полной чуйке не глючат.

[Гил]

Коллеги,а какой особый смысл имеет пружинка на кабеле ?
Фильтрует что-то по ВЧ ? А если сделать без пружинки,кто-нибудь
проверял изменения ?

[Подземный гном]

Скорее всего она просто как амортизатор работает,если длина роли не играет.Чтоб внатяг не была.Так?

[Fuma]

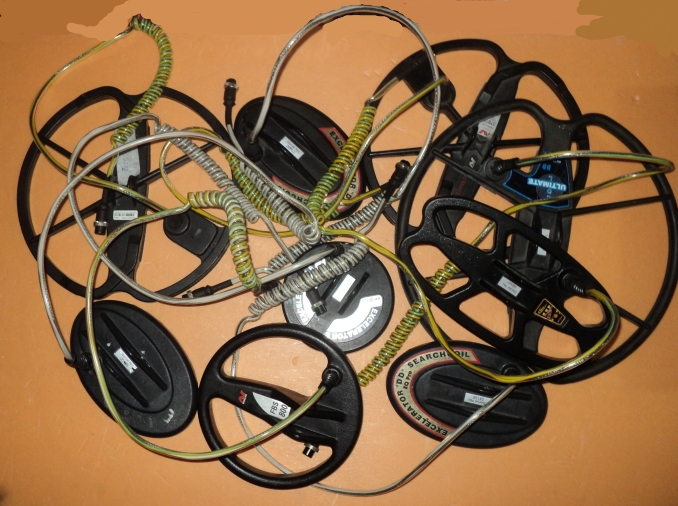

Пружинка в кабеле, потому что люди разной высоты, и выдвигают штангу на разную длину. Я делаю кабели разной длины, до 2-х с лишним метров, для поиска по шею в воде. Отличий в работе не замечал.
Так же пружинка позволяет собирать Е-Трак и СТХ, чтобы они влазили в свою большую сумку.
Но для выполнения своей функции, пружинка должна быть аккуратной и свободно двигаться внутри штанги.

Вложенные эскизы изображений
