Возвращение звона, Чешуя и удельные монеты

[tlemsen]

Перевод в звон чешуи и удельных монет. Устранение ломкости. Выпрямление гнутых монет.

Дорогие друзья. По многочисленным просьбам размещаю фото этапов процесса. Это не реклама, я заказы на возвращение звона не принимаю. При попытке повторить могут возникнуть следующие ошибки, за которые я не отвечаю:

1. Использование коробочки не из железа
2. Раскрытие коробочки в процессе
3. Недогрев
4. Перегрев
5. Монета уже имеет физическую трещину

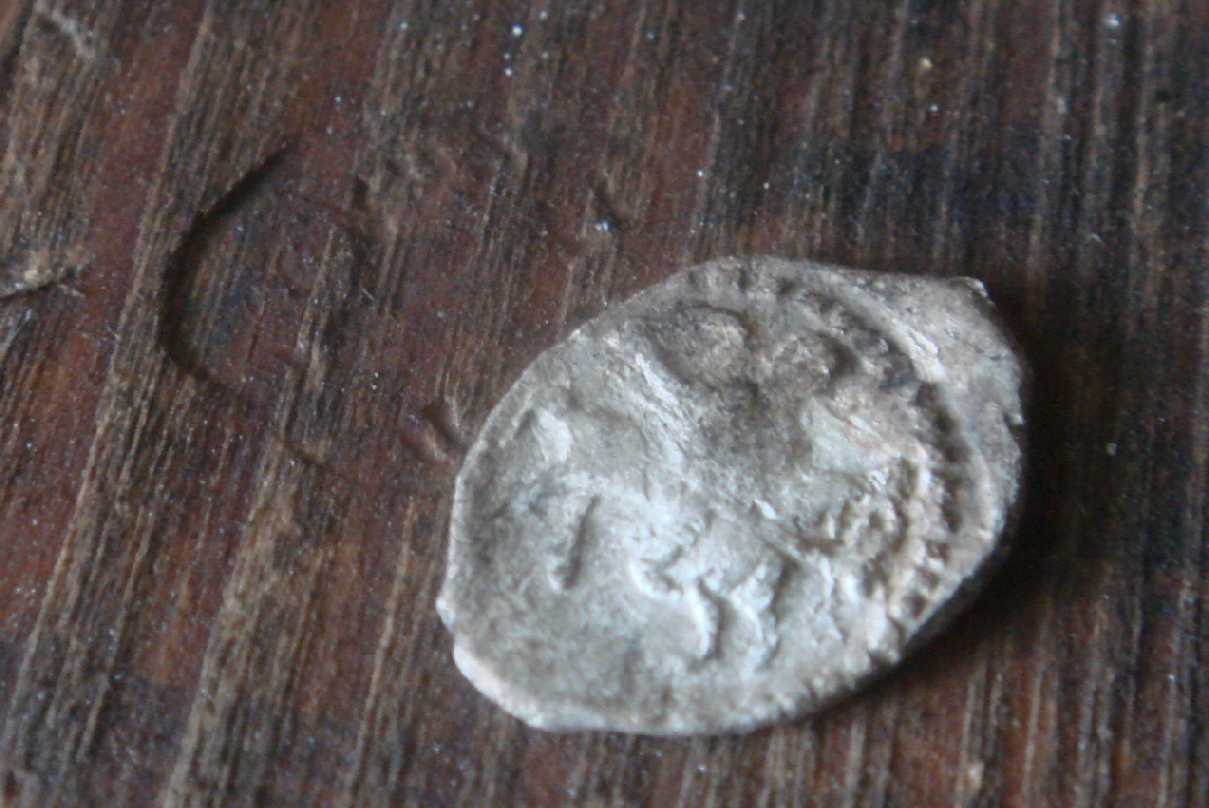

1. Монеты.

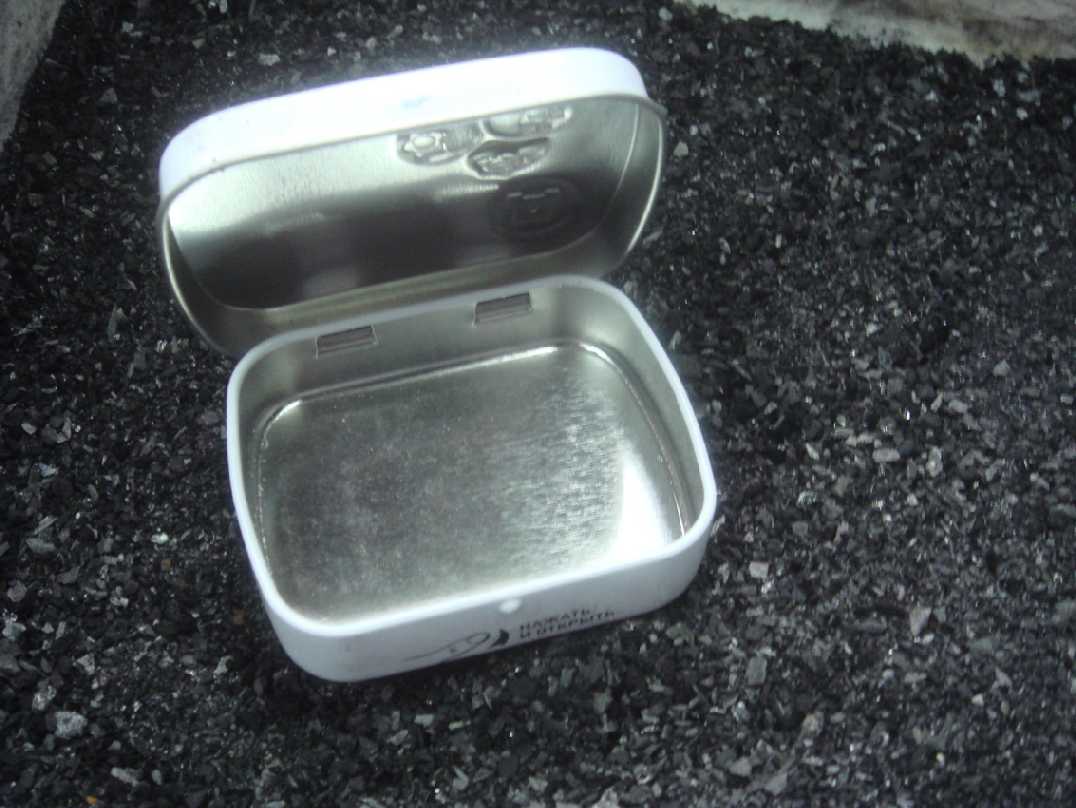

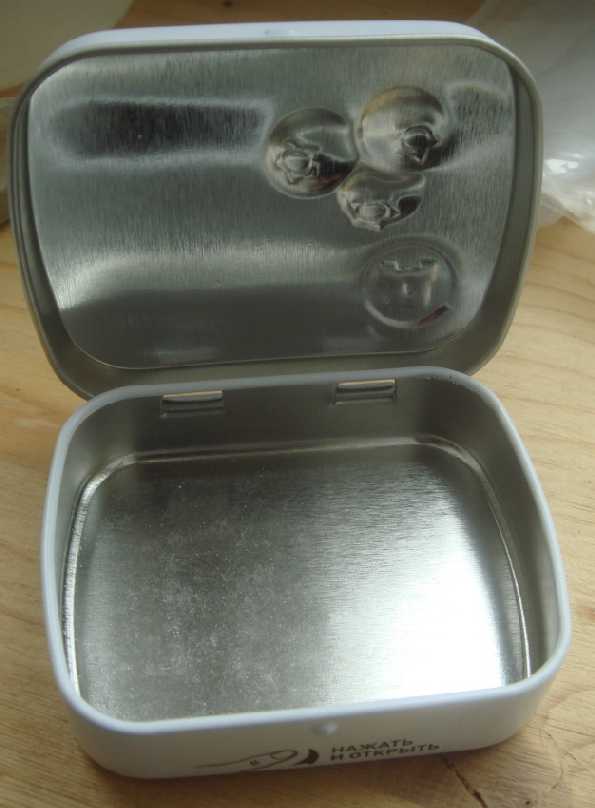

2. Коробочка




3. Древесный уголь

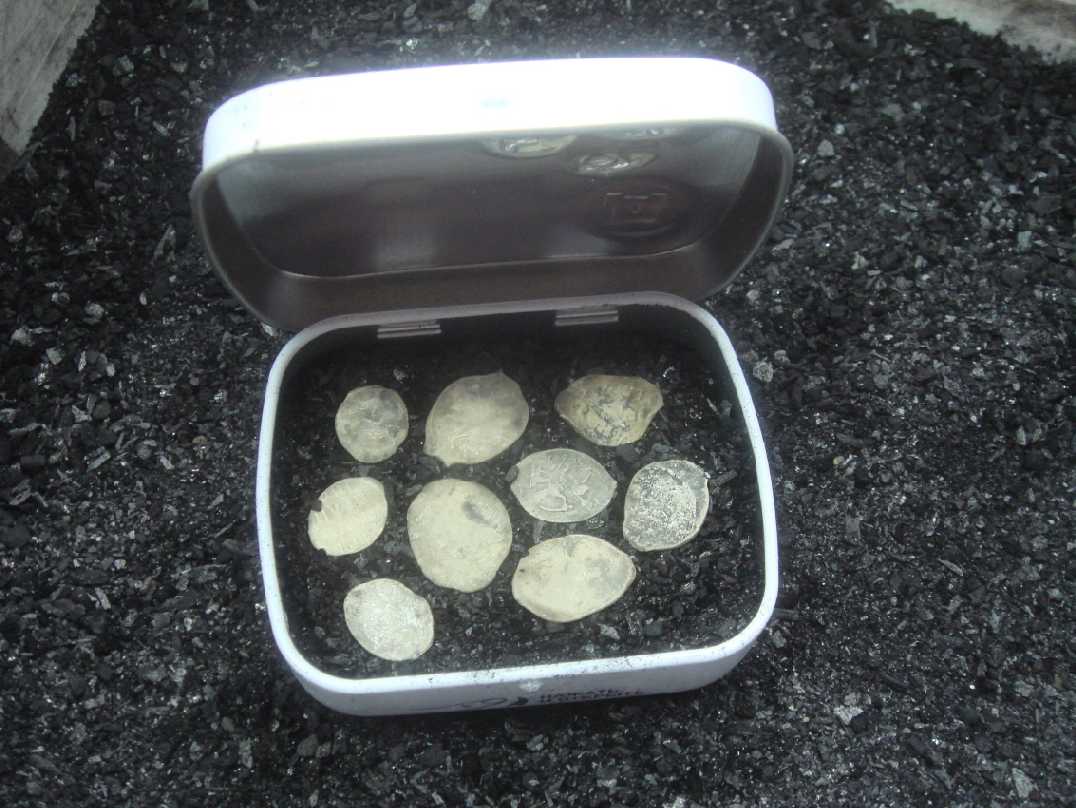

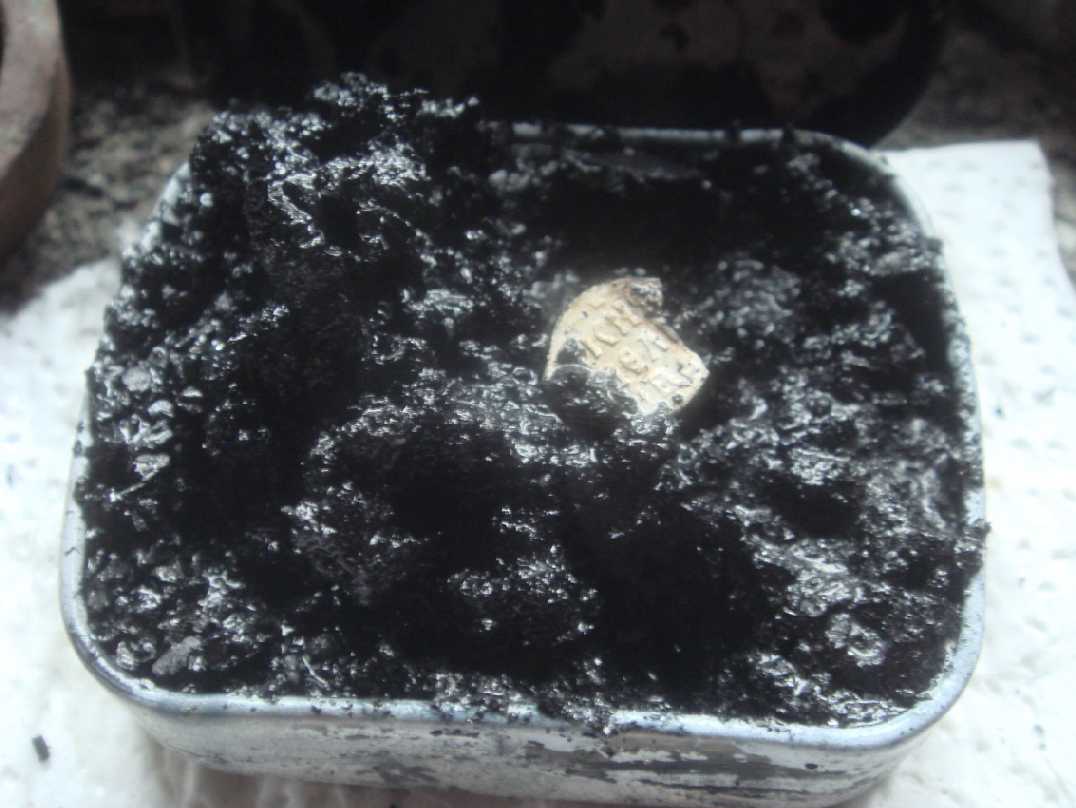

4. Укладка монет. Монеты не должны касаться друг друга и стенок коробочки. Монеты должны быть окружены со всех сторон древесным углём.



5. Страховая обвязка проволокой

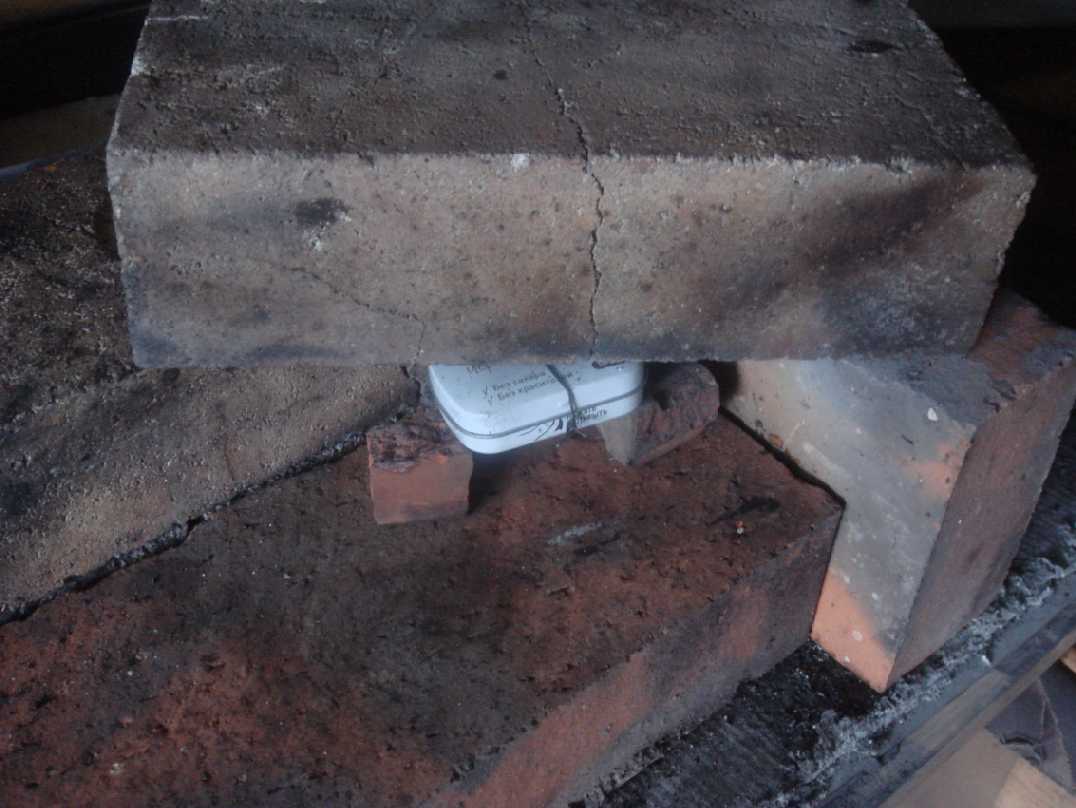

6. Домик из кирпича



7. Пропановая горелка

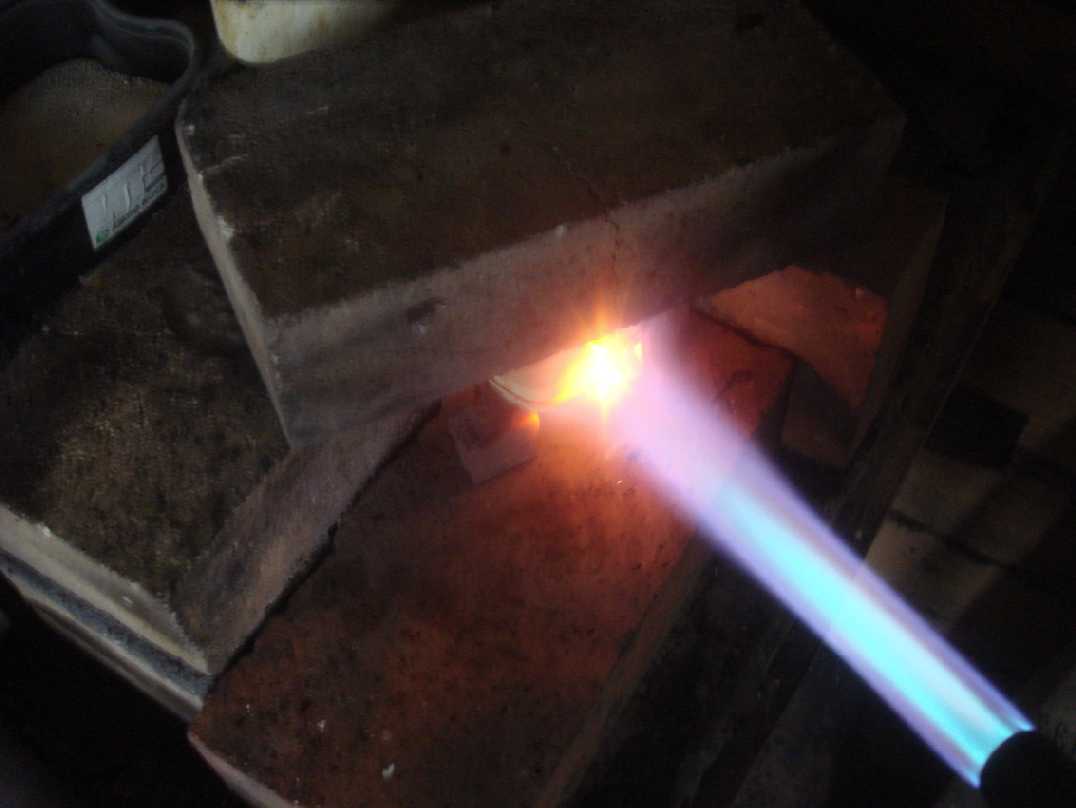

8. Температура 700-850С. Время выдержки 20-30 мин

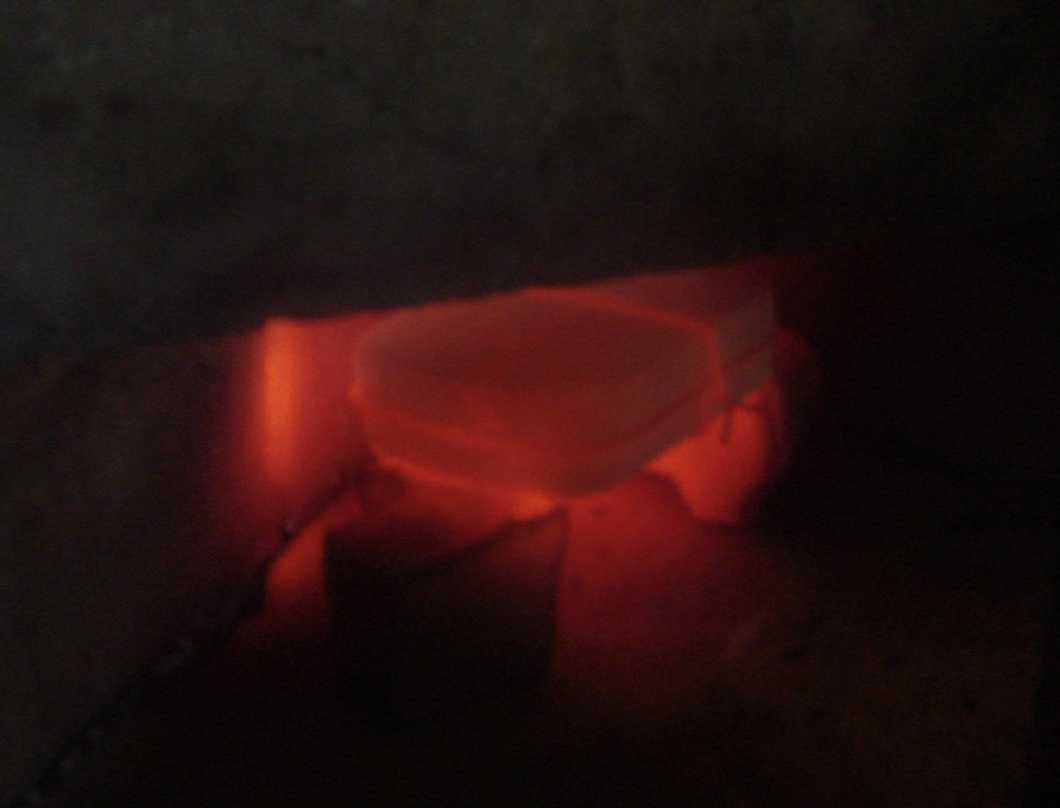

Температура определяется по цвету свечения, как на фото. Не путать с температурой банки, которая нагревается в первую очередь. Нужно убедиться, что нагрелось само содержимое. Если отвести горелку в сторону, свечение должно сохраняться.

Далее коробочка опускается в ведро с водой и удерживается в глубине пассатижами до полного остывания.

[tlemsen]

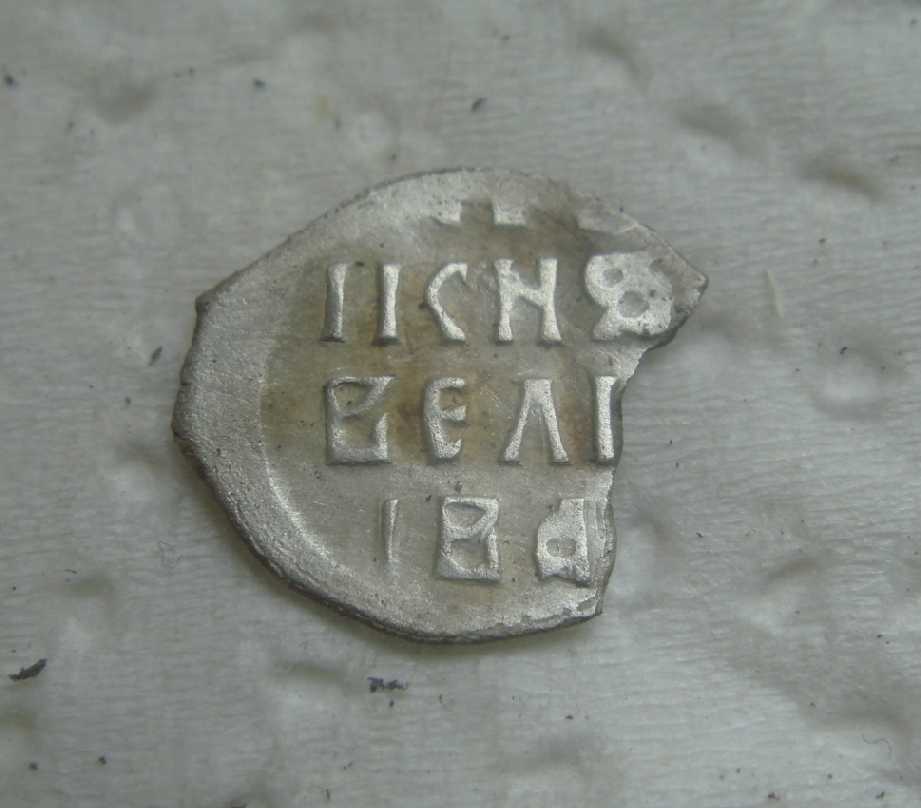

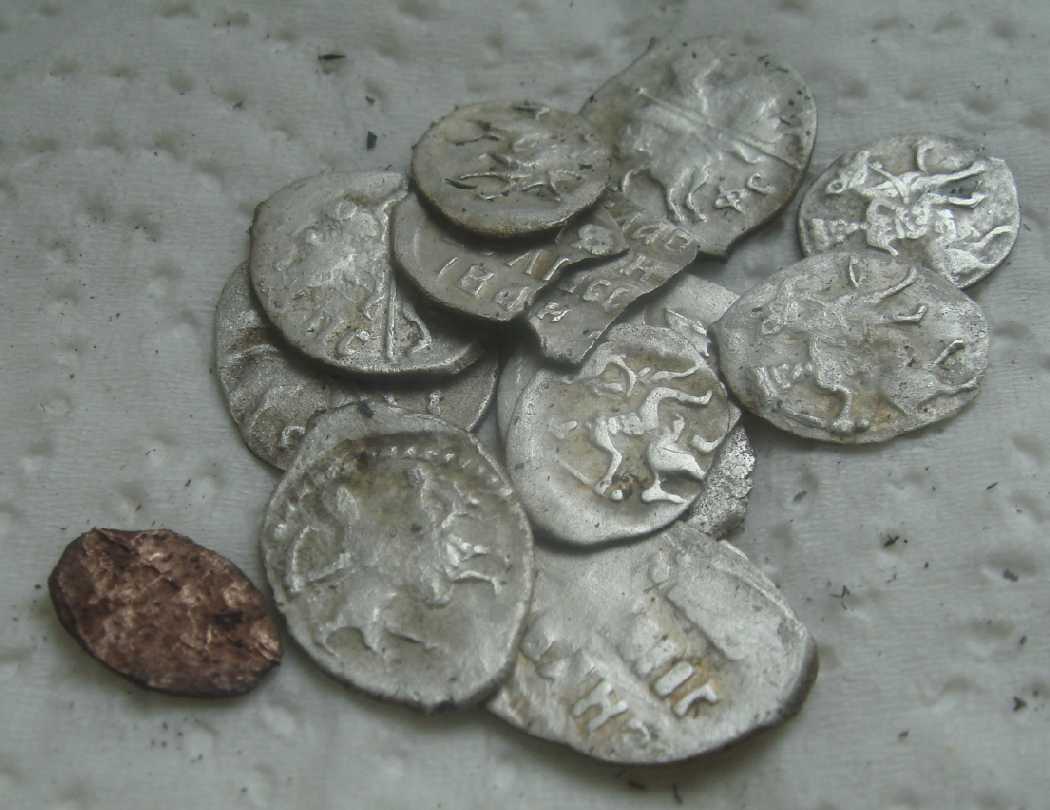

Монеты после обработки выходят белыми. Потом их можно натереть до блеска теми способами, который каждый сам для себя считает приемлемыми.





Выпрямление.

Гнутая монета кладётся на дощечку и накрывается другой дощечкой сверху. По верхней дощечке наносится сильный и резкий удар молотком.

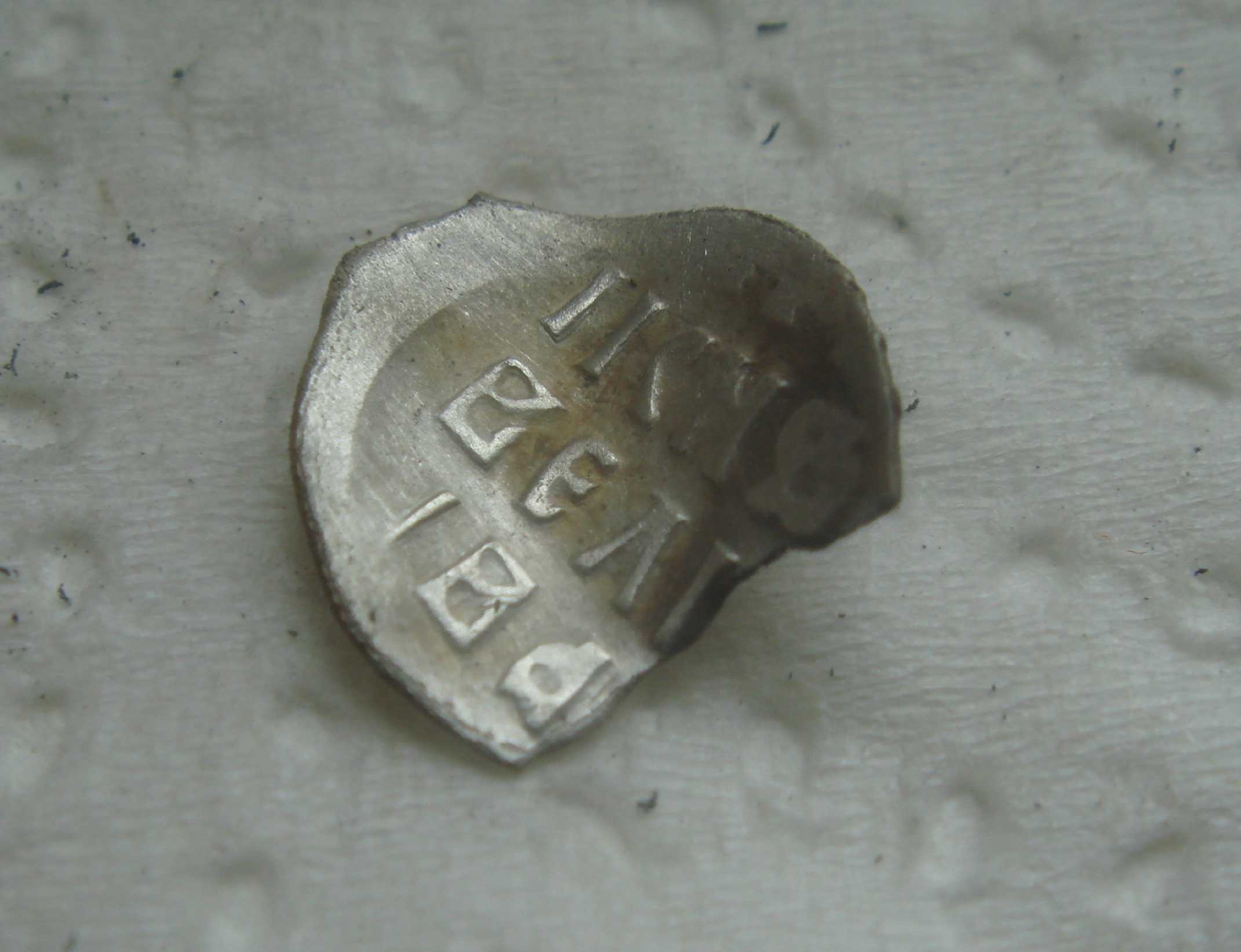

В качестве демонстрации и проверки результата. Изначально ломкая монета, теперь гнётся и не ломается.




Теперь монетами можно кидаться



Благодарю за внимание

[Александр Невский]

интересный способ...

[miha kopai]

Да уж.надо попробывать.

[Бухалло Билл]

Ну да, способ "отпускания" в некотором роде щадящий, поскольку не страдает верхний слой монеты. Если на открытом огне- то может быть по другому. - кстати -
- Только вчера "отпускал" над кухонным газом медные шайбы - прокладки под обратку на дизеле. Если не отжечь - не прожмёшь и даже просто испортишь. Так вот я о чём - при нагреве открытым пламенем часть поверхности выгорает и теряет свою "зеркальность" (потом надо шайбы слегка шлифануть). В названном способе этого не происходит, и к нему надо присмотреться (попробовать) повнимательнее!

Сообщение отредактировано Бухалло Билл: May 28 2015, 11:01

[Бесеркерк]

Таким же способом восстанавливают железо из ржавчины.

[баба Валя]

Далее коробочка опускается в ведро с водой и удерживается в глубине пассатижами до полного остывания.

Нужно резкое охлаждение или не обязательно ?

[tlemsen]

При медленном охлаждении опять вырастут большие кристаллы, а мы хотим этого избежать. Нам нужно получить мелкое зерно. К тому же погружение в воду закрывает доступ воздуха, который мог бы проникнуть внутрь при медленном охлаждении.

[jonny-terra]

Сверху монеты тоже углем посыпаешь?

Сообщение отредактировано jonny-terra: May 29 2015, 21:56

[tlemsen]

Ну конечно! Все монеты должны быть окружены углеродом. Применять нужно древесный чистый уголь для шашлыка, просеянный через дуршлаг.

[jonny-terra]

Ну конечно! Все монеты должны быть окружены углеродом. Применять нужно древесный чистый уголь для шашлыка, просеянный через дуршлаг.

Спасибо

[баба Валя]

При медленном охлаждении опять вырастут большие кристаллы, а мы хотим этого избежать. Нам нужно получить мелкое зерно. К тому же погружение в воду закрывает доступ воздуха, который мог бы проникнуть внутрь при медленном охлаждении.

Спасибо. Учту на будущее, а то частенько серебро ломаю

[Штурвал]

Я хочу предложить использование древесного угля из старых противогазов (большая банка, гдето в 50-90г. использовались), он там в мелких гранулах 1мм и одинаковый, думаю плотнее монеты "обнимет"!
Подойдет думаю.

Вот так этот уголь выглядит:



Сообщение отредактировано Штурвал: Jun 12 2015, 00:24

[tlemsen]

Конечно, это точно такой же уголь, но более высокой плотности. Удобно, не надо толочь и просеивать. Из-за высокой плотности контейнер будет нагреваться быстрее и есть риск, что по неопытности можно случайно перегреть и расплавить серебро. К такому углю надо приспособиться.

[Штурвал]

Конечно, это точно такой же уголь, но более высокой плотности. Удобно, не надо толочь и просеивать. Из-за высокой плотности контейнер будет нагреваться быстрее и есть риск, что по неопытности можно случайно перегреть и расплавить серебро. К такому углю надо приспособиться.

А если этот процесс проводить под полным контролем, например в муфельной печи....выставил нужную температуру 650-750 гр.С и время выдержки, а потом там же и охлаждение!

[tlemsen]

Просто не у всех есть муфельная печь. У меня, например нету.

Если есть муфельная печь, это меняет дело.
Во первых снимается риск расплава монет.

Во вторых можно провести ряд экспериментов и определить, какая температура лучше всего подходит. В открытых источниках я не нашёл точных данных по температуре перекристаллизации старого серебра. Вполне возможно, при более высокой температуре результат будет лучше. Скорее всего идеальная температура близка к расплаву. Температура плавления серебра 960С. Большинство сплавов серебра плавится при более низкой температуре. Мы не знаем наверняка, какие в монете примеси и сколько их. С помощью муфельной печи можно подобрать оптимальную температуру на все случаи, испортив пару - тройку не ценных монет.

Контейнер с углём выделяет СО. Если контейнер маленький, то количество СО не существенно. Если контейнер большой, то необходимо принять меры для проветривания.

Охлаждать просто. Открыть печь, взять контейнер щипцами и опустить в ведро с водой.


Не надо отпускать свободно или кидать контейнер в ведро, он будет плавать. Контейнер надо опустить щипцами в глубину и так там держать.

[peshehod]

Интересный способ..Спасибо! Ловите плюс

[Bomba]

Гнутая монета кладётся на дощечку и накрывается другой дощечкой сверху. По верхней дощечке наносится сильный и резкий удар молотком.




Лучше зажимать в тисочках между двух дощечек или отполированных металлических пластин.

Сообщение отредактировано Bomba: Jun 26 2015, 09:24

[Bomba]

Я хочу предложить использование древесного угля из старых противогазов (большая банка, гдето в 50-90г. использовались), он там в мелких гранулах 1мм и одинаковый, думаю плотнее монеты "обнимет"!
Подойдет думаю.

Вот так этот уголь выглядит:

Это уже активированный уголь.

[tlemsen]

Может быть лучше в тисочках. Но что то мне подсказывает, что играет роль скорость и удар. Многие цветные металлы склонны к ударной закалке, что улучшает структуру. А скорость, возможно, исключает нежелательные деформации в обратную сторону от изгиба. Не хочу слишком умничать, так как информации в открытом доступе не особо много. Я пока голосую за удар.
