Триггер Tesoro Tejon, "профилактика и лечение"

[San_sanych]

Внимание!!! Если вы не умеете пользоваться тестером и никогда не держали в руках паяльник, то эта инструкция не для вас! Лучше отдайте прибор по гарантии или обратитесь к профессионалам, которым смогут воспользоваться этой инструкцией! Для тех у кого еще не случилась такая неприятность с триггером, как у меня советую воспользоваться пунктом 14..

Вобщем, не так давно случилась беда — из-за поподания внутрь грязи стал подклинивать триггер на моем любимом барсуке. Хоть это и не смертельно, и пальцем он легко возвращался в среднее положение, но все ж таки неприятно. А так как пожизненная гарантия волновала меня мало, я решил справится с проблемой самостоятельно, а заодно и предупредить повторение данной неприятности в дальнейшем. Для тех, у кого возникла такая же проблема или, кто желает предупредить ее появление в будущем я решил составить небольшую инструкцию..
Для начала нам понадобятся кое-какие инструменты, а именно: отвертка крестовая; пинцет; бокорезы (кусачки); плоскогубцы; ножницы; бритва; паяльник, припой, канифоль. Желательно бы иметь тестер и уметь им пользоваться, а также ультразвуковую ванночку(не обязательно). Еще понадобится резиновая перчатка (я, например, купил в аптеке за 4 рубля — пара), тонкая медная (металлическая) проволока, бензин(керосин, уайтспирит), спирт, смазка(машинное масло, солидол и т.п.).

1. Перед началом работ обязательно необходимо вынуть элементы питания из боксов, дабы ничего не замкнуть и не повредить прибор!!!
2. Необходимо отвинтить четыре крепежных винта на лицевой панели прибора.

Затем аккуратно вытянуть на себя за регуляторы лицевой панели переднюю крышку и плату прибора.
3. На задней стороне платы вы увидите разъем, с подходящими к нему проводами. Нужно будет аккуратно отпаять два крайних провода, идущих от блока аккумуляторов (крайний — красный, второй — черный).

4. Теперь отверните нижний винт крепления электронного блока..

5. Блок теперь будет держаться только на 3-х проводках, идущих к триггеру. Если смотреть со стороны фиксатора штанги с катушкой, то провода идут в следующей последовательности: зеленый-желтый-белый. Необходимо их отпаять. После чего электронный блок можно отложить в сторону.
6. Теперь займемся извлечением самого триггера.. Для этого нужно сначала отвернуть нижнюю фиксирующую гайку с помощью плоскогубцев или подходящего гаечного ключа и снять дополнительную подкладку с полукруглым вырезом, затем, два торчащих из штанги проводка (красный и черный провода питания), необходимо засунуть внутрь штанги, чтобы они не мешали при выкручивании. Теперь аккуратно и без фанатизма необходимо вращая его против часовой стрелки выкрутить переключатель триггера из гайки, находящейся внутри штанги(и кто придумал такую дурацкую конструкцию?). Вуаля! Триггер у вас в руках! Гайку из штанги можно аккуратно вытряхнуть, чтобы не потерять..

На переключателе стоит маркировка JT-0301 ELECTRO USA, к сожалению таких в России найти не удалось, так что теперь нас ждет разборка..

7. Вобщем разборка переключателя — вещь не сложная, нужно просто чуть отогнуть металлические фиксаторы и все внутренности вывалятся наружу. Внимание! Делайте это над какой-нибудь газеткой, и придерживайте пластиковую часть руками(внутри пружина), чтобы ничего не потерять!
8. Для чистки я использовал спирт, бензин и ультрозвуковую ванночку, но можно обойтись и без нее просто промыв все части сначала в бензине(керосине, уайтспирите), а затем в спирте.

9. После промывки необходимо заново смазать внутреннюю часть металлического переключателя любой имеющейся у вас смазкой, например машинным маслом или солидолом, только без особого фанатизма..
10. Ну а теперь собираем все части переключателя на место и сжимаем металлические фиксаторы(надеюсь, как и что было до разборки вы догадаетесь.. а если нет, то позолоченную часть нужно вставить средней выпуклостью вниз, металлический стержень в отверстие внутри рычяжка переключателя, а красную пластиковую фиговину надеть на стержень и все это собрать вместе, чтобы ничего не вывалилось и встало на свои места). Вобщем чуть чуть помучавшись, я думаю, что вам это удалось..
11. И тут появляется резиновая перчатка..

Отрежте у нее любой пальчик, какой больше понравится и наденьте на триггер со стороны контактов. Аккуратно сделайте небольшие разрезы с помошью бритвы по месту расположения контактов и натените пальчик до упора.. Затем зафиксируйте его с помощью медной проволоки в месте, где оканчивается резьба и обрежьте лишнее при помощи бритвы. Должно получиться, как на фото. После сборки желательно проверить его тестером, чтобы все замыкалось как надо!

12. Теперь можно приступать к сборке. Вставьте гайку, которую до этого оттуда вынули внутрь штанги и совместите с отверстием, где стоял триггер, аккуратно вкрутите в нее триггер почти до самого конца, смотрите, чтобы в итоге он оказался параллельно оси прибора.. После этого зафиксируйте его при помощи нижней гайки в таком положении, не забыв при этом про подкладку с полукруглой выемкой..
13. Вытаскиваем из штанги два провода питания, предварительно туда засунутых, достаем электронный блок и аккуратно припаеваем все три проводка, идущих к триггеру.. Ставим электронный блок на место, просунув провода внутрь как было и фиксируем его снизу винтом. Теперь припаиваем красный и черный проводки питания к разъему на плате. Самое сложное позади.. За верхнюю крышку вдвигаем плату внутрь корпуса и фиксируем крышку четырьмя винтами.. Вставляем в боксы элементы питания. Все, прибор собран и снова готов к работе. Остается только последний штрих..
14. Продолжаем издевательство над перчаткой.. Отрежте у нее еще один пальчик, какой больше нравится.. И теперь наденьте его на триггер со стороны рычажка, лишнее опять отрезаем бритвочкой, а фиксируем все той же медной проволокой в месте, где гайка соприкосается с дополнительной подкладкой с полукруглой выемкой. Все, триггер теперь полностью защищен от пыли и грязи!

Ну и теперь остается только пожелать удачи в дальнейшем копе с таким замечательным прибором, как Tesoro Tejon!

[Джим]

это хорошая идея а то у меня триггер тоже западать стал.
один товарищ справился с такой же проблемой с помощью WD40

[Копатыч]

интересно, сколько времени прослужит сей презерватив, пока не порвётся? это я к тому, что резина на перчатках медицинских - тонкая, надо хотябы хозперчатки, в которых уборщицы работают

[San_sanych]

интересно, сколько времени прослужит сей презерватив, пока не порвётся? это я к тому, что резина на перчатках медицинских - тонкая, надо хотябы хозперчатки, в которых уборщицы работают

Ну, о хозперчатках я уже думал, пока этот вариант держится нормально, посмотрим на сколько его хватит. Как порвется, поменять не сложно..

[GSL]

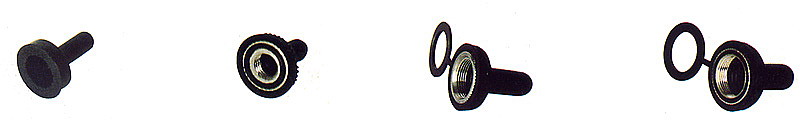

Может стоит поискать специальные влагозащищенные колпачки для тумблера?
Типа Такого.

Вложенные эскизы изображений

[San_sanych]

Может стоит поискать специальные влагозащищенные колпачки для тумблера?
Типа Такого.

Колпачки в продаже есть, но под стандартный тумблер, а вот под длину тежоновского триггера я не видел. Если вдруг найдете, киньте, если не трудно, ссылку в теме.

P.S. Хотя.. с помощью ножовки по металлу можно решить вопрос длины..

Сообщение отредактировано San_sanych: Oct 13 2010, 16:35

[GSL]

Зачем так радикально

Достаточно найти влагозащищенный тумблер в сборе такого же диаметра.

Они достаточно дефицитны, но я видел и живьем. Очень неплохо сделано. Причем похоже как раз под ваш размер. Увижу еще сообщу.

[Dale Cooper]

Тоже задумался над необходимостью защиты триггера от влаги. Попробую поставить резину с пипетки (медицинской, для закапывания глаз). Вот только зафиксировать не знаю как, мало там места, а без нормальной фиксации сползать будет...

[Джим]

если планируете усердно работать по пляжам - то триггер обязательно надо защитить !
иначе будет неприятно ... ходишь-ходишь и вдруг понимаешь что синалов нет потому что триггер на втором дискриме зафиксировался, появляется паранойя и начинаешь постоянно передергивать его...

[Dale Cooper]

Да уж, ситуация не из приятных! Значит, будем защищать! Вот только проволоку мотать неохота (испортиться стильный внешний вид аппарата)

[Konina]

ПисАл ещё года 2-3 назад - любой переключатель ( тумблер ) на панели МД требует защиты от пыли-грязи-влаги - приходится довольно часто чистить - заменять на новый - грязь внутри наблюдаю часто - надевают резиновый чехольчик ( типо от пипетки и крепят у основания .

[AVK]

Я не пользовался тестером ! Подскажите можно ли почистить не разбирая?Как? Чем?А уж одежду из пипетки как нибудь приман...ячим

[AVK]

Неужели все разбирали?Вначале мелькнуло про ВД40...Поделитесь!

[San_sanych]

Неужели все разбирали?Вначале мелькнуло про ВД40...Поделитесь!

Можете попробовать прыснуть в рычажок триггера, там где гайка WD-40, говорят помогает, но я лично сам не пробовал, так что утверждать не буду.. В любом случае хуже от этого уж точно не станет.

[AVK]

Спасибо,завтра брызну,а то боюсь что после разборки-сборки много лишних деталей окажется

[MS]

Спасибо,завтра брызну,а то боюсь что после разборки-сборки много лишних деталей окажется

Эх, не рисковали бы... Ну не предназначена "ВэДэшка" для этого. Попробуйте промыть спиртом при помощи шприца с иглой. Думаю грамм 50 спирта под давлением будет достаточно.

[Ferum]

Неужели все разбирали?Вначале мелькнуло про ВД40...Поделитесь!

Я просто (не вкл. МД) кАпнул бензин в основание сочленения триггера ...и стал переключать его доведя до нормального/рабочего состояния ...остатки бензина продул до высыхания .

ЗЫ: Бензин оч. хорошо проникает в щели и быстро испаряется(в отличии от всяких смазок на масленной основе) ...продуваю для испарения во избежания растворения пластмассы корпуса триггера .

[AVK]

Сегодня промыл спиртом-вро де все нормально заработало(а бензин для зажигалок пропал )Всем ответившим-Спасибо!Теперь одежку буду мастырить

Сообщение отредактировано AVK: Nov 4 2010, 16:31

[Dim&On]

Приподниму тему...
Писали или нет, нигде не видел (может плохо смотрел )

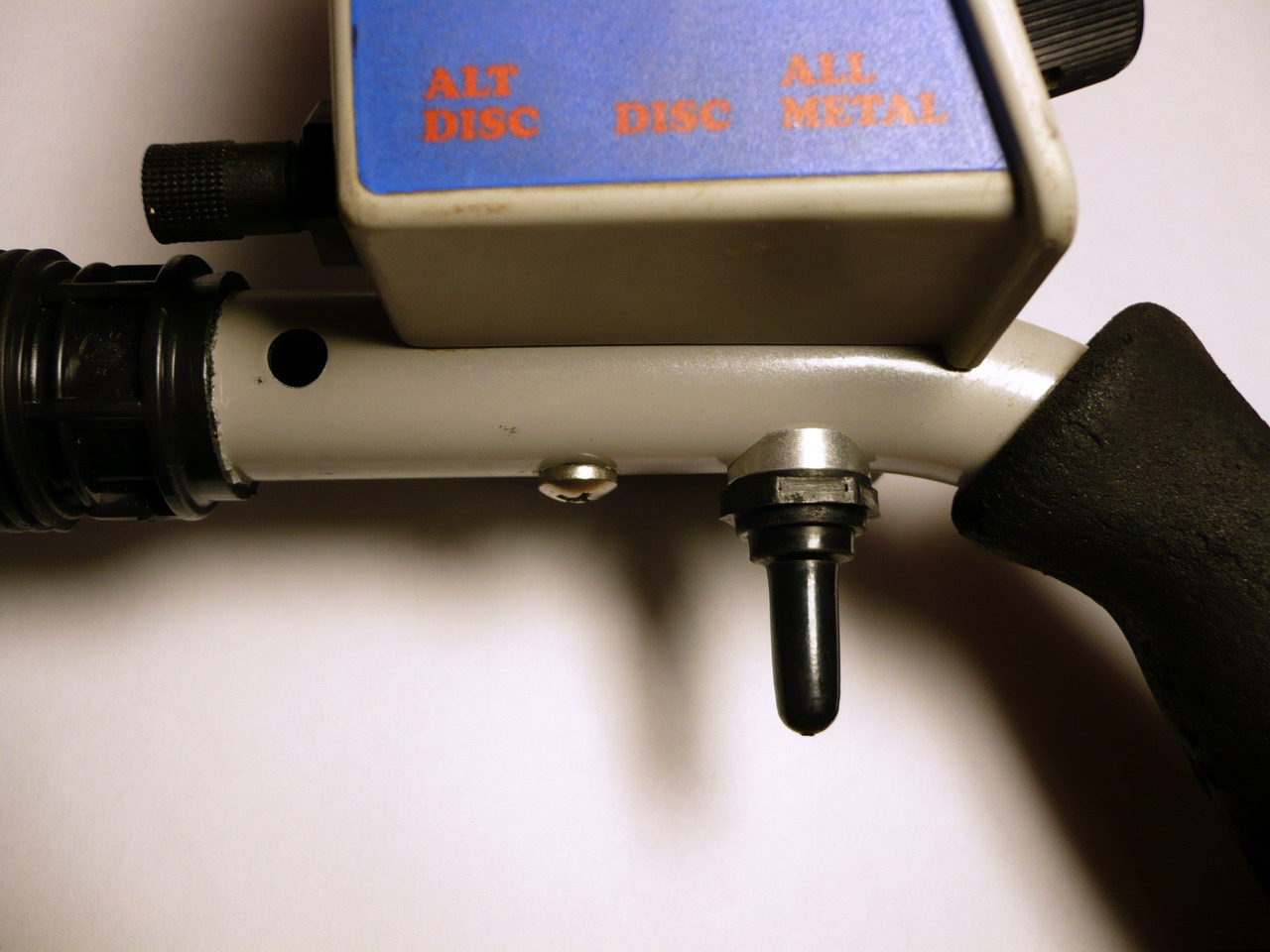

Вобщем подходит на все 100% влагозащитный колпачок WPC-01 для тумблеров KN3 (М12x0.75)
Накручивается чуть с натяжкой. Для скольжения при накручивании на триггер, смазал нейтральным маслом, силикона под рукой не было
Брать колпачок нужно именно под закрутку под ключ, с ручной закруткой короче.

Вложенные эскизы изображений

[yoshiminamoto]

Приподниму тему...
Писали или нет, нигде не видел (может плохо смотрел   )
Вобщем подходит на все 100% влагозащитный колпачок WPC-01 для тумблеров KN3 (М12x0.75)
Накручивается чуть с натяжкой. Для скольжения при накручивании на триггер, смазал нейтральным маслом, силикона под рукой не было
Брать колпачок нужно именно под закрутку под ключ, с ручной закруткой короче.

Нашел такой колпачок http://ru.aliexpress.com/item/50pcs-Red-12...2054275316.html , только при его установке возникает проблема, сбивается центровка триггера, как вы устанавливали его, чтобы переключатель по центру оставался? А то он у меня чуть ли не поперек встаёт.

Сообщение отредактировано yoshiminamoto: May 26 2016, 11:52
