Ремонт катушки. Причина глюков -экран., Новый экран, условие хорошей работы.

[Fuma]

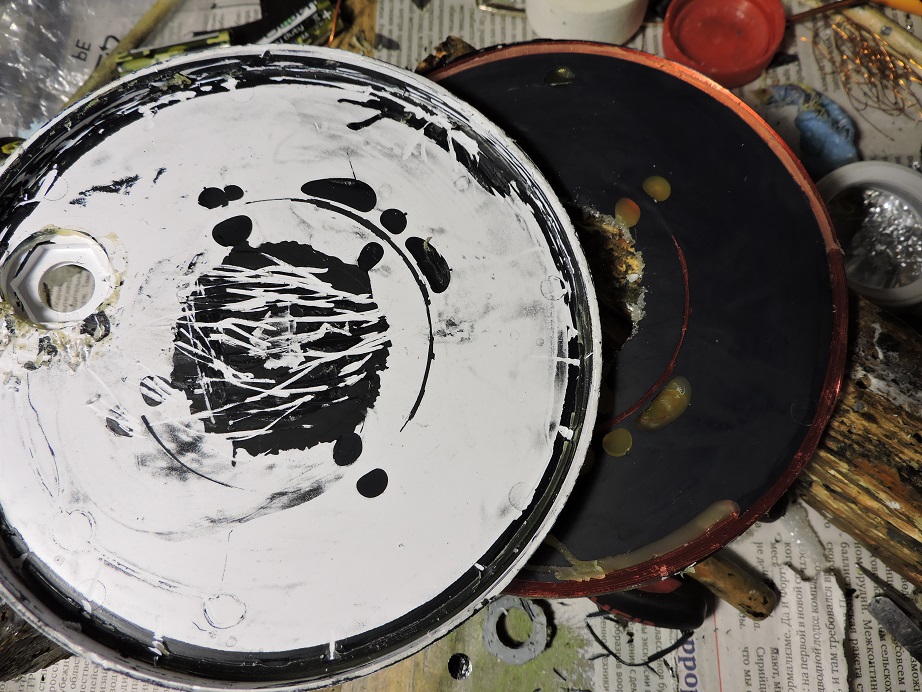

Первой катушкой в этой теме будет катушка Тесоро, от Тесоро Компадре. Очень часто эти катушки становятся глючными. Любое прикосновение к ней, даже перемещение вызывает ложный сигнал.
Катушка в ремонте:
Первое что предположил, это кабель на входе в датчик. Разобрал катушку, отпаял кабель. Перепаял по новой. Глюки остались. При малейшем механическом воздействии компадре пикал. Проверил пайку, где соединяется компенсирующая обмотка с генераторной, пайка отличная, спаяно крепко. Все на месте. А глюки есть.
Второе предположение: или обмотка подкорачивает, или экран потрескался. Коротыш как то можно проверить прибором. Его нет. Сопротивление обмоток не меняется при механическом воздействии на датчик. Трещину в экране можно только увидеть, если она есть. Ничего не видел, пока не вытащил обмотки из крышки. При вытаскивании обмотки могли испортиться, но катушка все равно не рабочая, потому ремонт был продолжен. И вот награда за труды, неисправность видна без всяких приспособлений. Экран расслоился, это связано и с механическим воздействием на катушку и как бы сказал с неправильной технологией его изготовления. Плохая адгезия применяемых материалов, а провод вывода экрана, просто приклеен термоклеем. Как бы сделана катушка выходного дня. А у нас же эту катушку и в хвост и в гриву....
После того как был сделан экран на основе нитролака, он въелся в пластик. Провод впаян жалом паяльника в пластик, это гарантия, что он не отклеится. Таким же образом был переделан экран и на нижней крышке датчика, так же впаян проводок. И все заработало без глюков. С кабелем проблем не было. Кабель у Тесоро надежный.



Глюки шли от того что при малейшем движении катушки, в местах разрыва экрана контакт то был, то пропадал. Менялось сопротивление экрана, менялся экран. Если бы его вообще не было, с катушкой еще можно было бы работать.

[aganaga]

А,нижняя крышка катушки с экраном просто подпаивается к верхнему проводу?,или ещё на жидкий графитовый лак садится..

[Fuma]

Не совсем вопрос понятен. Старый экран который был на верхней крышке я счистил. И нанес новый экран на основе нитролака. нитролак растворяет пластик и въедается в него. Такой экран будет надежнее, по моему мнению. Для подключения экрана впаян провод. Точно такую же процедуру проделал с нижней крышкой, и там тоже провод, эти провода в конечном итоге скручиваются вместе и подключаются к экрану кабеля, согласно схемы катушки.
В верхнюю крышку обмотки были вклеены на эпоксидку, поверх старого экрана. Я так же уложил эти обмотки в крышку, на разведенную эпоксидку. Нижняя крышка приклеивается дихлорэтаном, как и было. Катушка собрана так же как и была. Все осталось по прежнему, заменен только экран.

[aganaga]

Спасибо ,за развернутый ответ!Очень понятно...Я из за этого экрана ,боялся вскрывать катушку,чтоб заменить пенопласт на эпоксидку-чтоб не всплывала.

[Fuma]

Разобрал еще одну катушку от Компадре. Косяк тот же самый, разрывы экрана.
Судя по фото технология изготовления катушки следующая. На крышку наносится экран, который не въедается в плату, адгезия к пластику плохая. Затем на экран термоклеем приклеиваются обмотки. И затем сверху все заливается эпоксидкой. В процессе эксплуатации, от температуры обмотки медные будут ходить, будут и механические удары, в результате этого экран под термоклеем остается на крышке. Экран который под эпоксидкой прилипает к ней и отрывается от крышки. Что реально видно на фото. И катушку можно выбрасывать. Или всю разбирать и переделывать экран.

Вложенные эскизы изображений

[Fuma]

Тема про особенности строения катушек вообще, не только Тесоро.
Давным давно у меня находилась катушка от Е- Трака 11 дюймов. Катушка с треснутой приемной обмоткой. И давно я собирался ее очистить и использовать корпус, чтобы сделать катушку для Терки на 3 кГц. Как часть программы подводной Терки. Одна самая востребованная катушка на 18,75 уже практически готова. И уже есть три пустых корпуса. катушки будут на разные размеры и соответственно разных частот.

И потому стал ковырять Е-Траковскую катушку. Отремонтировать эту катушку, путем замены обмотки было бы гораздо проще, и после тяжких трудов ковыряния, подумал, что надо было все таки сделать, чем портить такой технологический шедевр.

Но дело сделано, корпус готов для того, чтобы сделать в нем любую другую катушку. Что узнал? Узнал очень интересную особенность этого изделия. Эта особенность облегчит работу многим катушкоделателям и тем, кто делает катушки для себя. Особенность такая, что передающая мощная обмотка не имеет экрана. Приемная обмотка экранирована с особой тщательностью. Была однажды в ремонте катушка SLIMLINE у которой передающая обмотка сошлась с экраном. Катушка практически не работала. Думаю таких неисправностей была не одна. И минелаб сделал вывод. Если экран не нужен, то в избежании косяков лучше его и не делать. Фирмы работают, делают выводы. Тесоро стали делать корпуса из проводящей пластмассы, которые играют роль экрана. XP столкнувшись с ненадежностью кабелей, придумало DEUS.

Ремонт катушки компадре продвигается поэтапно.


Вложенные эскизы изображений

[Fuma]

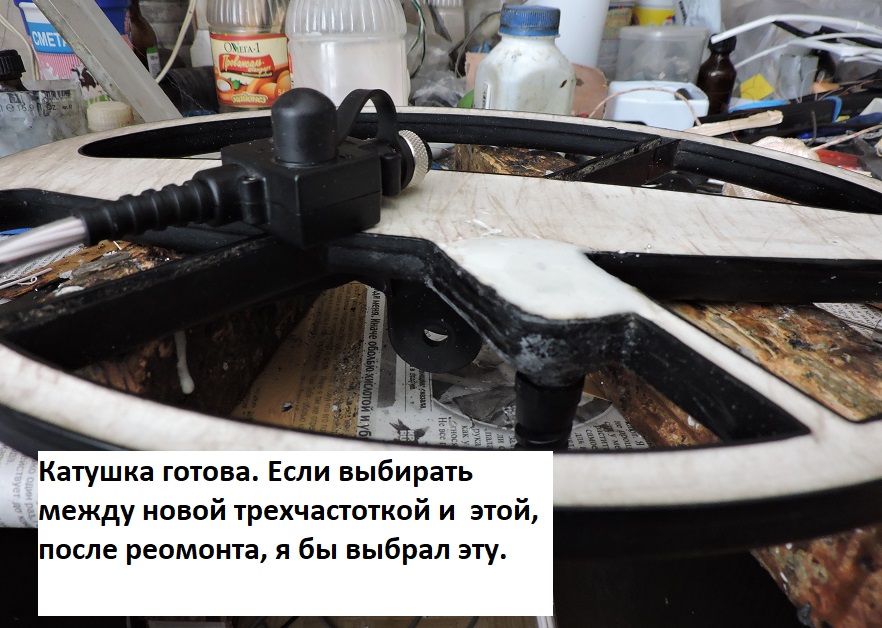

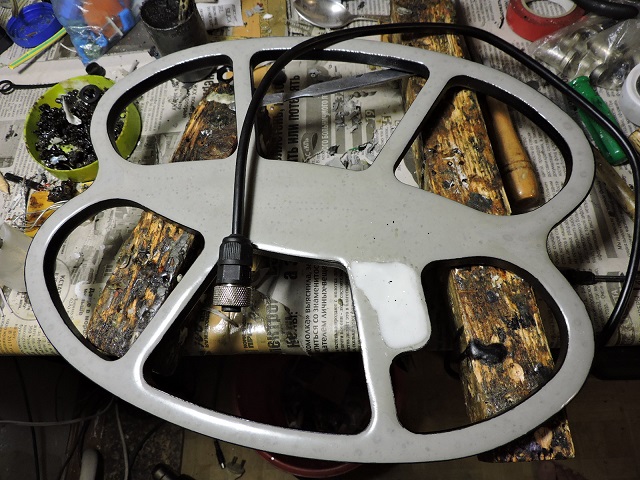

Еще жив способ резать корпус катушки, сверху (лечить зубы через задний проход). Если снизу у катушки эпоксидка, которую убрал, потом залил и ничего не изменилось. То с порезанным корпусом возни побольше. Надо вырезать , подбирать пластик, клеить его дихлорэтаном, заливать эпоксидкой. На фото катушка АКА, которую предыдущий мастер, резал и сверху и снизу.
Проблема была не в корпусе, резать его не надо было. Проблема в кабеле. Кабель для трехчастоток фирма АКА по видимому ставит покупной. Кабель явно не предназначен для сгибания и разгибания, в его составе тонюсенькие проводки, которые при этом рвутся. Особенно они рвутся, когда в кабель при изготовлении катушки заходит эпоксидка(встречается часто). Всегда на всех катушках при ремонте и изготовлении, вход кабеля закрываю герметиком. На катушки АКА и на одночастотные, и на трехчастотные катушки, ставлю совсем другой кабель. Более технологичный и думаю что надежней.
Конкретно по катушке на фото: кабель заменил, корпус отремонтировал. Катушка готова к работе. При ремонте катушек обязательно заменяю кабель, на катушках Е-Трака и подобных, на катушках NEL(практически для всех детекторов), на СТХ3030(50/50). Фото катушки АКА.


Вложенные эскизы изображений

[Fuma]

Катушка в ремонте. Обозначена как катушка ХП ГМП. На кабеле вырванном с корнем разъем от прибора ХП ГМП. Кабель подключил, катушка не работает как надо. Пришлось разобрать, чтобы проверить и транзистор и конденсатор. И что же там не так. Не так там был конденсатор, не того номинала. Подумал сначала на Детече прилепили не то что надо, да так и продали. Потом посмотрел на коробку, катушку в ней и прислали, и оказалось, что катушка от GMAXX.
Но после замены конденсатора, катушка от GMAXX стала катушкой от GMP. А разъем уже кто-то давно на ней заменил, но зачем?
Переделка катушки GMAXX в катушку GMP и наоборот прошла со 100 процентным результатом.
Эти катушки XP совершенно одинаковые по индуктивностям и разница только в одной детали, которую можно заменить. Ну и...... разъем.

Вложенные эскизы изображений

[MS]

экран на основе  нитролака

Правильно понимаю, что разводите графитовый порошок в нитролаке? Отжигаете ли перед смешиванием графит? До какой консистенции сыплете порошок в лак? Спрашиваю потому, что недоволен экраном на основе ЦАПОН лака. Мягкий он какой-то после высыхания.

[Fuma]

Графит мне, знакомый из трамвайного парка принес. Какой принес такой и использую без отжига.
Развожу на нитролаке, но и с цапонлаком результат был такой же. Разводить до густой сметаны.
Но главная фишка, добавлять ацетон. Тогда сопротивление будет в норме.

[miha_rgd]

Здравствуйте, меня интересует ремонт катушкИ, точнее замена кабеля, прибор ctx 3030.

[павлджон]

Добрый вечер.Нуждаюсь в помощи.У меня проблема с катушкой (22 от джимакса).Скорее всего нужна замена кабеля.

[Fuma]

По всем вопросам ремонта, замены кабеля пишите в личку. Потому что о сообщениях в личку, приходит информация на почту. А о сообщениях в теме, информации нет.

[DedVoron]

Добрый день, друзья!

Есть мастера из Ростова-на-Дону, кто сможет заменить фрагмент провода штатной 11 катушки на E-trac?

Расслоилась и частично порвалась внешняя изоляция кабеля в месте где он скручен в спираль. Провод около обоих разъемов и сами разъемы целы.

С уважением, Денис.

[Xpdysa]

Добрый день!
Подскажите кто сможет помочь с ремонтом катушки фиш.75 отрубил провода в сантиметре от катушки.

[Fuma]

У Фишера Ф-75 много разных катушек. Если сам Фишер ф_75 имеет конструкцию без вариантов, то катушки у него от разных фирм, и сделаны по разному. У одних кабель менять легче, у других
придется повозиться.

[Xpdysa]

Блэк идишен катушка стандартная которая с ним в комплекте

[Fuma]

Если переставить кабель, то такое делал. Если надо пишите в личку.

[Novopolock]

Всем привет. Катушка была на ремонте Detech 14 дюймов.

Устранил обрыв ввода. Но потом при, отмывании катушки, обнаружелась трещина.

Сделать её не проблема, но оказалось, что и корпус чуть дал трещину.

Сам корпус не растворяется дихлорэтаном, температуру держит большую. Графитового экрана нет внутри вообще.
Как можно попытаться восстановить корпус, при этом оставить эстетический внешний вид?

[Fuma]

Сверху сделать канавку на половину толщины корпуса. И залить эпоксидкой с наполнителем по цвету. Снизу расковырять до обмотки, по 2 сантиметра в стороны от трещины. И глубже обмотки, потом все залить эпоксидкой с наполнителем. По цвету. Если реально экран не попадется, значит катушка от Е-Трака. Вы наверно не знали, от чего катушка.
